Подключение телефонной розетки rj-11, rj-12: схема подключения

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

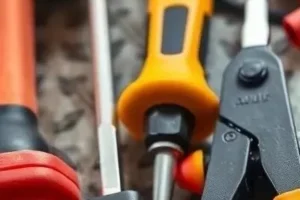

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

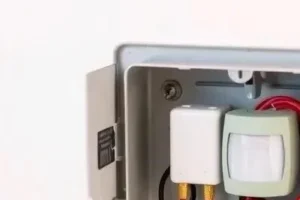

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»; • красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Legrand – телефонная розетка

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.

Характеристика:

1. Цвет белый.
2. Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
3. Рейтинг I. K.: IK01 4 соединения типа IDC.
4. Медные проводники диаметром 0,4−0,8 мм.
5. Максимальный диаметр кабельной изоляционной оболочки – 1,4 мм.
6. Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
7. Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
8. Крепежные вилки для скрытия винта: поликарбонат.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Типы розеток

Внутрь розеток любого типа необходимо устанавливать питающий кабель. Конструкции штекеров не имеют особых различий, но число контактов может варьироваться в зависимости от того, какой тип приспособления используется.

Телефонные розетки можно классифицировать по вариантам монтажа:

1. Внешние;
2. Имеющие внутреннюю разводку.

Число разъемов для соединения в устройстве также подразделяет розетки на две категории:

1. Одноразъемные — используются для подключения к сети одного стационарного аппарата, чаще всего применяются в жилых помещениях;
2. Многоразъемные — дают возможность подключить несколько аппаратов одновременно, применяются в служебных и офисных помещениях.

Тип установленного коннектора разделяет розетки по стандартам:

1. RJ-11 — имеет конструкцию из двух проводников, самый распространенный тип подключения. Его используют для линейных телефонных магистралей.
2. RJ-12 — редко применяется в быту. Он служит для подключения различных сетевых плат и офисных мини-АТС.
3. RJ-14 — состоит из четырех проводников с аналогичным числом контактов. Универсальность устройства позволяет использовать его с большинством моделей телефонов. Одна линия подключается через контакты 2 и 3. Несколько линий соединяются при помощи контактов 1 и 4. В накладных приспособлениях для этих целей применяются красный и зеленый проводники, находящиеся в центральной части устройства.
4. RJ-25 — содержит три пары контактов для работы. Сложная конструкция устройства не позволяет устанавливать его своими силами. Монтаж должен проводить специалист в области телефонии и электрики.
5. RJ-9 — специализированный коннектор, соединяющий трубку телефона с аппаратом.
6. РТШК 4 — старая советская разновидность коннектора, которая в настоящее время не актуальна. Она состоит из четырех широких контактов и ключа. Подключение имеет неразъемный тип и требует наличие отводного короба. Замыкание сети из нескольких телефонных розеток в одном помещении осуществляется при помощи конденсатора.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Инструкция подключения телефонной розетки

Во время подключения необходимо соблюдать определенные правила и последовательность работ. Все действия нужно выполнять в защитных перчатках. Дело в том, что даже в спокойном состоянии телефонная линия находится под напряжением примерно 60 вольт. При касании проводов мокрыми руками возникают довольно неприятные ощущения. Более опасным становится напряжение во время звонка, достигающее уже от 100 до 120 вольт.

С помощью бокорезов или другого инструмента нужно аккуратно снять изоляцию с проводов таким образом, чтобы на жилах не образовалось насечек. Насечки на жилах в дальнейшем могут привести к перелому провода.

Далее снимается крышка корпуса розетки, внутри которой имеются красный и зеленый провода, располагающиеся по стандарту на верхних клеммах. К ним подключается телефонная линия. Довольно редко встречается расположение проводов на средних контактах №№ 3 и 4 или даже на №№ 2 и 5.

Провода в розетке должны подключаться к телефонной линии соответствующим образом: красный соединяется с минусом, а зеленый – с плюсом. Полярность при подключении не имеет большого значения, однако для некоторых телефонных аппаратов это бывает очень важным. Полярность в телефонной линии определяется с помощью тестера. При неправильном подключении показания значения напряжения на приборе будут отрицательными. Если же тестер отсутствует, можно воспользоваться разрезанной сырой картофелиной, куда втыкаются оголенные концы провода. Возле положительного конца цвет картофеля будет другим.

После подключения корпус розетки закрепляется в нужном месте с помощью двухстороннего скотча. После этого защелкивается крышка и проверяется работоспособность телефона.

Офисный телефон в кармане

Новшество от MCN Telecom – объединение фиксированной и мобильной связи по технологии FMC (Fixed Mobile Convergence) – в корне меняет представление о корпоративных телекоммуникациях. Абоненты MCN Telecom могут купить сим-карту, которая будет одновременно поддерживать короткий и мобильный номера. При этом все звонки внутри корпоративной сети между стационарными и мобильными телефонами бесплатны.

Находясь в командировке, на выезде или работая на дому, сотрудник будет доступен на мобильном телефоне по своему добавочному номеру. И наоборот, чтобы дозвониться на офисный телефон, больше не нужно набирать общий номер организации, а затем, выслушав приветствие, добавлять номер нужного коллеги. Для этого достаточно всего лишь набрать на мобильном телефоне короткий номер через «звездочку». В рамках услуги FMC для исходящих вызовов можно выбирать, какой номер будет отображаться у вызываемого абонента – городской или мобильный.

Гибкие настройки виртуальной АТС позволяют маршрутизировать звонки как угодно: по региону, стоимости звонка и даже по закрепленному за клиентом менеджеру

Объединив в одну сеть стационарные и мобильные телефоны, компания добавит мобильности своим сотрудникам, так как ни один человек не будет привязан к рабочему месту из-за стационарного телефона. Такие удобные функции виртуальной АТС как интерактивное голосовое меню (IVR), различные настройки переадресации и очередности вызовов, «умная» маршрутизация становятся доступными и на сотовых телефонах. Интеграция программных продуктов MCN Telecom с популярными CRM-системами «Битрикс 24», AmoCRM и SoftForSale, позволит менеджерам, отвечая с мобильного телефона на звонок клиента, видеть его карточку и всю историю взаимоотношений с компанией. Не обязательно проводить телефон в офис – его можно установить на свой смартфон.

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К клеммам розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того, чтобы скрыть наружную проводку, применяют электротехнические плинтуса или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки подрозетника:

1. Для этого, перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ, на розетку устанавливается внешняя, декоративная часть.

Установка розетки советского образца

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Телефонные розетки имеют несколько разновидностей:

1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.
3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста

Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.. Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия

Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Установка телефонных розеток – не очень сложный процесс, во многом схожий с монтажом обычной электрической розетки. В быту более распространены модификации J-11 и 12, предназначаемые для подключения 1-2 телефонных аппаратов. На их примере разберём, как подключить стационарный телефон к сети.

Проведение подготовительных работ

Первым шагом требуется ознакомиться с конструкцией розетки, схемой подводки и присоединения к телефонной сети. С моделями J-11 и 12 всё достаточно просто: к контактам следует присоединить выводы необходимой полярности. Информация об этом должна иметься в прилагаемой к устройству инструкции. Жилы, подведённые к розетке должны зеркально соответствовать расположению таких же жил на штепселе телефона.

Если вместо двухфазной модели была случайно приобретена многофазная, например J-25 или 45, то для подключения одного аппарата нужно задействовать контакты №3 и 4. При установке в доме телефона устаревшей модели, со штепселем типа РТШК-4, потребуется приобрести универсальную розетку, имеющую разъём с 4-мя контактами, а также 2-жильный провод сечением 0,3 мм.

Для работы понадобится следующий набор инструментария:

• Уровень.
• Вольтметр.
• Пассатижи или кусачки.
• Кроссировочный инструмент.
• Карандаш.
• Монтажный двусторонний скотч или саморезы.
• Отвёртка.
• Ударная дрель.

Зачистка концов жил

Далее жилы кабеля зачищаются от оплётки на длину 4-5 см от края. Проводя зачистку, необходимо учитывать, что телефонные провода из-за малого сечения очень уязвимы к механическим повреждениям. Поэтому, при работе нужно использовать специальный инструмент – кроссировочный нож или бокорезы.

Аккуратно произвести разделку получается далеко не всегда, поэтому зачистку рекомендуется производить с небольшим запасом по длине. Лишние оголённые части провода затем можно скрыть под корпусом розетки. Зачищенные концы должны быть лишены повреждений – надрезов или надломов.

Подключение проводов розетки

Зачищенные концы телефонного кабеля разводят в стороны, и присоединяют к разъёмам розетки. При этом следует руководствоваться условными указателями, имеющимися на блоке с контактами. Если подключение телефонной розетки осуществляется открытым методом, то кабель после его прокладки должен выступать из стены на 5-8 см.

Полярность контактов перед подключением проверяется при помощи тестера. Разные жилы провода различаются друг от друга цветом оплётки. Стандартно «минусу» соответствует провод красного цвета, а «плюсу» – зелёный.

При несоблюдении полярности телефонный аппарат, после его подключения к розетке, при работе будет давать сбои.  На этом же этапе производится тестирование готовности внешней линии связи к работе. Это делается путём замера напряжения в ней вольтметром. Показатель должен равняться примерно 40-60 В.

Зачищенные жилы кабеля вставляются в зажим клеммы и тщательно затягиваются крепёжными болтами. Провода должны быть зафиксированы плотно, чтобы обеспечить максимально надёжный контакт. Свободные части проводов укладываются в специальные пазы, имеющиеся во внутренней части блока.

Финишный этап монтажа телефонной розетки – крепление её на стену. Открытую установку можно произвести посредством двустороннего монтажного скотча или саморезов. При закрытом монтаже устройство размещается в заранее установленном подрозетнике, фиксируясь в нём посредством распорных винтов, или тех же саморезов. Далее следует финишная декоративная отделка – штукатурка, шпатлёвка и покраска стены.
