Как установить сплит-систему самостоятельно

Монтаж на парапет

Многие специалисты по обслуживанию кондиционеров советуют установить внешний блок на парапете балкона. По всем юридическим законам

установка кондиционера на наружной стороне лоджии не считается нарушением облика здания. Такое размещение освобождает вам место для установки емкостей для выращивания цветов, можно оборудовать выносное помещение веревками для сушки белья. По парапету удобнее провести дренажную трубу для слива конденсата, но есть и негативные нюансы, о которых пользователи не догадываются.

  1. Выносные блоки систем кондиционирования имеют довольно существенную массу — от 60 до 80 кг, поэтому система крепления их должна быть особо прочной. Возможно, понадобятся специальные стальные кронштейны усиленной жесткости, а это лишние денежные затраты.
  2. При работе вентилятора и компрессора происходит вибрация, поэтому необходимо установить специальные амортизаторы, чтобы она не передавалась на систему крепления и не способствовала ослаблению гаек.
  3. Модуль лучше устанавливать таким образом, чтобы свести к минимуму расстояние между обоими блоками. Надо учитывать и солнечные лучи, поэтому лучше установить блок на боковой стороне балкона с остеклением.

Принцип работы кондиционеров

Схема работы кондиционера основана на реализации чёткой последовательности, а именно:

  1. Осуществляется подача хладагента посредством сопла в испарительный блок.
  2. Попадая в камеру испарителя, вещество активно изменяет форму, температуру (закипает), начинает поглощение тепла.
  3. В это время внутри системы происходит выделение водного конденсата и оседание его на радиаторе.
  4. Из радиатора по специальной трубке жидкость транспортируется в резервуар, и выводится за пределы рабочей территории.

Следует отметить, что эффективность работы системы и потребления электрической энергии, установленной своими руками, напрямую зависит от условий эксплуатации и правильности монтажа.

Для того что бы продлить срок эксплуатации оборудования монтаж такового должен производиться только в соответствии с предоставленными расчётами и схемой расположения блоков, на которой будут указано точное расположение и прокладка системы.

Как выбрать идеальный кондиционер для дома и квартиры

Какие бывают

Разновидностей кондиционеров существует достаточно много. Если для установки некоторых из них практически не придется прилагать усилий, то с другими нужно будет изрядно повозиться. Кондиционеры бывают такие:

  1. Оконного типа;
  2. Настенные;
  3. Напольные;
  4. Настенно-потолочные;
  5. Напольно-потолочные;
  6. Кассетные;
  7. Колонные;
  8. Канальные;
  9. Мульти сплит-системы;
  10. Мультизональные;
  11. Прецизионные.

Устройства оконного типа являются самыми дешевыми и примитивными. Их легко установить, но они маломощные и поэтому качественно охладить большое помещение при помощи такой техники невозможно.

Настенные кондиционеры или сплит-системы являются самыми популярными для бытового пользования. Их можно выбрать любого подходящего дизайна и по любой цене: от дешевых китайских, до дорогих брендовых моделей.

Напольная климатическая техника применяется там, где нельзя установить кондиционер на стене. Например, в зданиях со значительным остеклением поверхностей. Эти кондиционеры хорошо охлаждают, а при необходимости и прогревают комнату.

Настенно-потолочные устройства используются в комнатах без подвесных потолков или в помещениях продолговатой формы. Струя воздуха рассекается по поверхности стен и потолка, при этом качественно охлаждая помещение.

Напольно-потолочные системы можно устанавливать в помещениях самой замысловатой формы. Поток воздуха комфортной температуры максимально охватывает всю площадь. Монтировать такие кондиционеры можно на потолке и около пола – это не влияет на качество работы.

Кассетные кондиционеры одновременно дают четыре равнозначных потока охлажденного воздуха, что позволяет очень быстро сделать температуру помещения комфортной. Такие устройства чаще используют в нежилых помещениях.

Колонные системы устанавливаются в больших зданиях, которые имеют историческую или другую ценность. Такие устройства не нужно крепить, следовательно, поверхность стен не деформируется.

Канальные системы позволяют одновременно кондиционировать несколько помещений. За счет скрытых коммуникаций такое устройство легко вписать в любой интерьер. Большим достоинством данного вида является возможность подмеса свежего воздуха.

Мульти сплит-системы монтируются в тех зданиях, где нежелательно нагромождать много внешних блоков на фасад. Один такой внешний блок способен обслужить до десятка внутренних блоков. Стоимость таких кондиционеров на порядок выше, чем обычной сплит-системы.

Мультизональные системы используются для кондиционирования огромных помещений, таких как торговые центры, увеселительные заведения, больницы и школы.

Прецизионные системы предназначены для коммерческих целей. Они рассчитаны на круглогодичную работу, без выключения. Такие устройства с успехом применяют в различных хранилищах, операционных больниц и других зданиях специального назначения.

Наиболее популярные модели для установки в частном доме, квартире. Компактный внутренний модуль фиксируют на стене комнаты ближе к потолку, а выносной модуль – на улице под окном, на балконе, открытой лоджии или на крыше.

Преимущества настенных сплитов:

  • компактность домашнего блока;
  • красивый дизайн;
  • минимальный шумовой эффект – до 30 дБ;
  • мощность в диапазоне – 2-10 кВт;
  • многофункциональность;
  • простота управления.

Недостатки настенных сплитов те же, что и у других двухблочных систем:

  • необходимость специализированного монтажа;
  • относительная дороговизна и обслуживание;

Запускаем систему

   Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкция

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

back to menu

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Общее устройство сплит-системы

Перед тем, как описывать инструментарий и оборудование для установки систем вентиляции, выясним особенности устройства данной конструкции. Любая сплит-система представлена двумя блоками (внешним и внутренним), между которыми прокладываются кабели и трубы. В кондиционерах, к примеру, чистый воздух берётся не из улицы. В подобных системах жидкий хладагент циркулирует по внутренним трубам, пребывая в различных фазах.

Для правильной и бесперебойной работы кондиционера все трубы и трубопроводы необходимо надёжно соединить между собой, выкачать весь воздух и обязательно проверить на наличие протечек. Только потом контур наполняется фреоном. Большинство современных систем вентиляции уже заправлены фреоном. Этот хладагент находится во внешнем блоке под большим давлением.

Как подключить электропитание

Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.

А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Как правильно выполнять монтаж кондиционера?

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей

Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами. К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой

Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

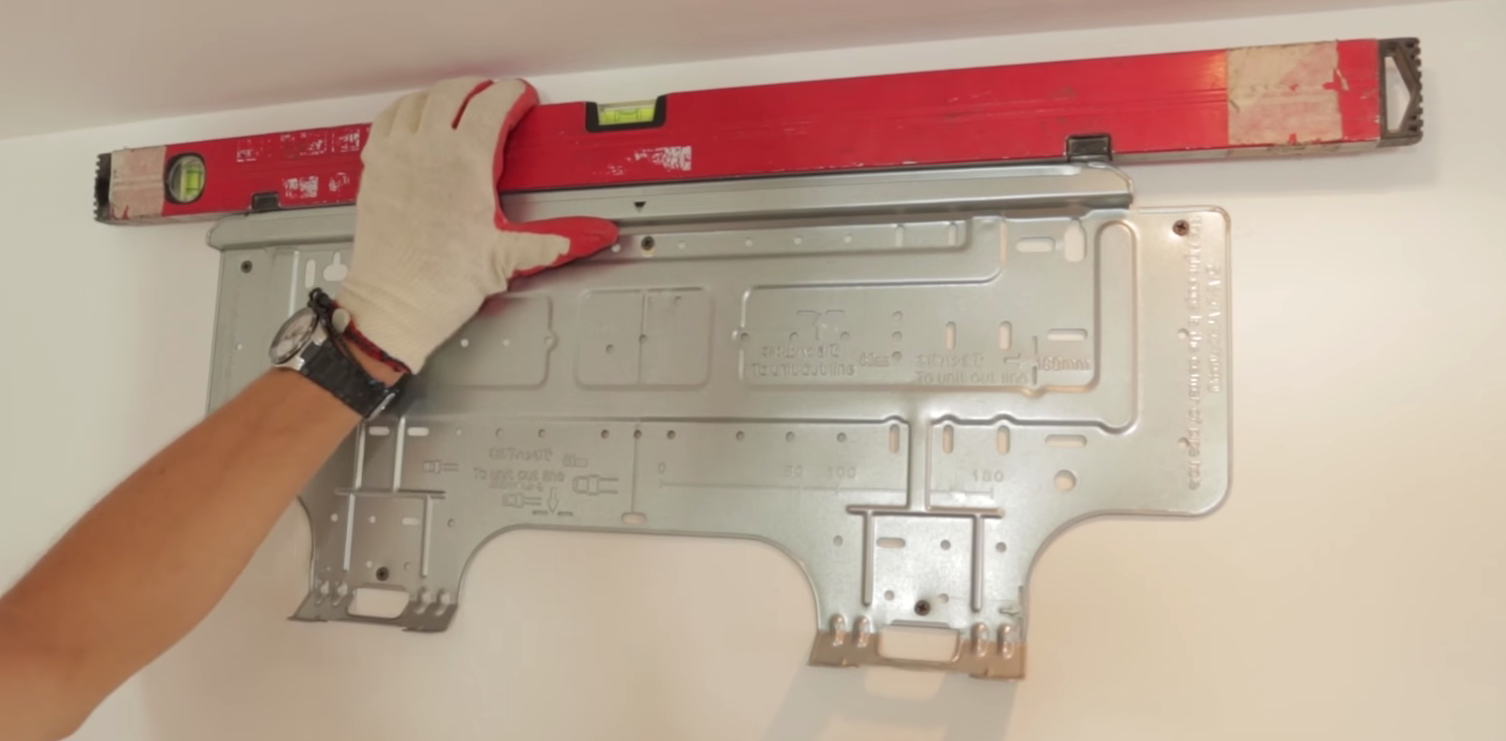

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Срок полезного использования.

Срок полезного использования – период, в течение которого предусматривается использование учреждением в его деятельности актива в тех целях, ради которых он был приобретен, создан и (или) получен (использование в запланированных целях) (п. 7 СГС «Основные средства»).

Срок полезного использования является главным критерием при признании (непризнании) объекта имущества основным средством. Стоимость объекта в данном случае значения не имеет. Если срок полезного использования объекта больше года, он признается основным средством.

В соответствии с п. 35 СГС «Основные средства» срок полезного использования определяется:

а) исходя из ожидаемого срока получения экономических выгод и (или) полезного потенциала, заключенных в активе. При этом по объектам, включенным согласно Классификации основных средств, включаемых в амортизационные группы, утвержденной Постановлением Правительства РФ от 01.01.2002 № 1 (далее – Классификация), в амортизационные группы с первой по девятую, срок полезного использования определяется по наибольшему сроку, установленному для указанных амортизационных групп, а включенным в десятую амортизационную груп-
пу – рассчитывается исходя из Единых норм амортизационных отчислений на полное восстановление основных фондов народного хозяйства СССР, утвержденных Постановлением Совмина СССР от 22.10.1990 № 1072;

б) исходя из рекомендаций, содержащихся в документах производителя, входящих в комплектацию объекта имущества, и (или) на основании решения комиссии учреждения по поступлению и выбытию активов.

Поскольку кондиционеры сейчас не включены в Классификацию, их срок полезного использования определяется комиссией на основании документов производителей. Гарантийный срок службы таких объектов, предоставляемый производителями, как правило, составляет три года и более.

Помимо гарантийного срока, при установлении срока полезного использования кондиционеров комиссия также учитывает:

  • ожидаемую производительность или мощность объекта;

  • ожидаемый физический износ, зависящий от режима эксплуатации, естественных условий и влияния агрессивной среды, системы проведения ремонта;

  • прочие ограничения использования этого объекта, в том числе установленные законодательством РФ.

Ранее (до 2017 года) согласно Классификации, составленной на основе старых кодов ОКОФ, кондиционеры бытовые относились к третьей амортизационной группе с максимальным сроком полезного использования пять лет.
