Устройство дренажного колодца: обустройство системы, схема

Назначение дренажных труб

Повышенная влажность почвы негативно сказывается на строительных конструкциях, прежде всего фундаментах зданий. Под воздействием воды и колебаний температуры основание быстро разрушается, возникают трещины на цоколе и стенах. Затопление садового участка может стать причиной гибели растений, порчи сооружений хозяйственно-бытового назначения.

Чтобы снизить влияние паводков, осадков или грунтовых вод, владельцы участков проводят укладку дренажных труб своими руками. Своевременный водоотвод устраняет причину зимнего морозного пучения, в результате которого разрушаются фундаменты, отмостка и дорожки. В подвалах или погребах уменьшается влажность воздуха, исчезают пятна плесени. Стенки подземных сооружений в холодный период не промерзают.

Осушение болотистой почвы на приусадебном участке приводит к более раннему ее прогреву. Это благоприятно сказывается на росте растений, увеличивается урожай. Садоводами замечено, что вредителей культур и комаров становится меньше. Площадки, дорожки и другие элементы ландшафтного дизайна на сухом устойчивом грунте служат дольше.

Дренажные трубы широко применяются в промышленном и гражданском строительстве при осушении котлованов, прокладке автомобильных дорог, в мелиорации.

Строительство колодца из бетона

Как уже отмечалось, вариантов устройства бетонного водосборника может быть два – посредством заливки раствором и с помощью погружения колец. Первый способ в большей степени ориентирован на реализацию в промышленных комплексах

Второй же вариант широко распространен в частных хозяйствах, поэтому стоит обратить внимание на него. Типовые кольца дренажных колодцев представляют собой сборные элементы, из которых компонуется сооружение

Размерные параметры могут быть разными, что позволяет монтировать конструкцию с учетом конкретных требований. Например, стандарт соответствует следующим характеристикам: диаметр – от 70 см, толщина стен – 8 см, а глубина – от 100 см

В выборе колец важно оценить и степень нагрузок. В частности, для дополнительной прочности можно выбрать элементы с армированием стержнями толщиной 10-12 мм

На первом этапе монтажа устраивается яма с ранее определенной проектной глубиной. Иногда применяется несколько колец по методу наращивания, поэтому размеры ниши могут быть скорректированы. Если планируется устанавливать фильтрующий водосборник, то на дно укладывается дренажная подушка. В этом случае не потребуется предварительная укладка бетонного днища. Перед установкой в яму бетонные дренажные колодцы размечаются по точкам подвода каналов. В них формируются отверстия, в которые будут запущены патрубки от сточных труб. Погружение обычно осуществляется при помощи крана-манипулятора так, чтобы обеспечивалась точность посадки по центру. На заключительных этапах монтажа выполняется подсоединение конструкции к трубам, засыпка колец по бокам, трамбовка и укладка изоляционных слоев при необходимости.

Герметизация ввода трубы и прочая гидроизоляция

Все соединения требуют надежной герметизации. Кроме этого, в гидроизоляции нуждается и сам колодец. Это обусловлено несколькими причинами.

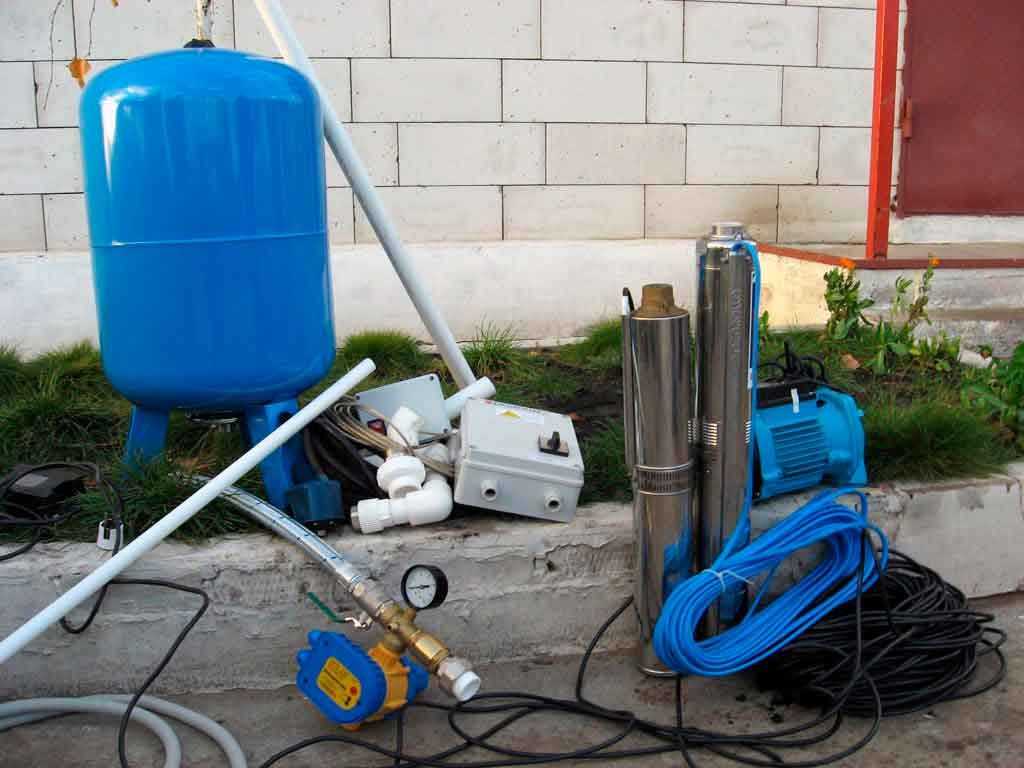

Для проведения воды в дом из колодца можно не приобретать мощную насосную станцию

Необходимость гидроизоляции колодца:

1. Для чистоты воды следует исключить любые возможности попадания загрязнений, которые расположены поблизости. Почвенные воды и верховодка всегда имеют повышенную концентрацию патогенной микрофлоры. Именно поэтому следует исключить все протечки.
2. В гидроизоляции нуждаются и стенки колодца. Хоть бетон и прочный, но со временем может начать крошиться. Прочность будет нарушена, и в систему могут попасть грунтовые воды.

Главное при гидроизоляции — обеспечить защиту колодца. Именно поэтому обеспечивается герметизация всех стыков и бетонных колец. Для нового колодца гидроизоляция колец проводится еще до монтажа. Так материал становится прочнее, и исключаются любые протечки.

Наружная гидроизоляция проводится с помощью обмазки и дальнейшей наклейки нескольких слоев рубероида. Но работать с такими кольцами неудобно. Лучше взять специальные пропитки или грунтовку. Материал попадает в поры, кристаллизуется и создает защиту. Лучше покрыть кольца двумя слоями пропитки.

Если колодец уже построен, то необходимо несколько колец освободить от грунта. Когда они просохнут, то можно обмазать их и приклеить рубероид

Лучше не брать битум, следует обратить внимание на гидронные мастики

Дальше требуется герметизировать стыки. При кладке колец между ними устанавливается уплотнитель. Он отличается эластичностью, а при воздействии влаги материал расширяется.

Колодцы InstalPlast

Смотровые дренажные колодцы InstalPlast – это качественные изделия польского производителя для техобслуживания систем водоотведения. К достоинствам этих изделий относятся:

• способность выдерживать большие нагрузки;
• небольшой вес;
• доступная стоимость;
• несложный монтаж.

Основой смотрового дренажного колодца является несущая гофрированная труба. Она производится из полипропилена экструдированным способом. Ее малый вес существенно снижает массу всего изделия, но при этом кольцевая жесткость не снижается. В каталоге «Европласт» имеются изделия диаметром 315 и 400 мм при длине 1-6 м.

Расположение

Выбор места для обустройства дренажной системы и водоприемных сооружений лучше поручить профессиональному строителю. Своими силами можно справиться с такой задачей, если речь идет о небольшом земельном наделе.

Прежде всего, следует определить типы планируемых водосборников. Каждый вид требует своего определенного места расположения:

• накопительный – на самом низком уровне участка;
• смотровой – на прямых отрезках трубопровода, в местах соединения дрен;
• поворотный – на участках, где трубы меняют направления, уклоны и размеры диаметров.

Фильтрующие колодцы поглотительного типа необходимо строить ниже источников забора питьевой воды, чтобы не допустить ее загрязнения.

Существует определенная зависимость между диаметром труб и расположением ревизионных колодцев по отношению друг к другу. На таблице это выглядит так:

Диаметр дрены в миллиметрах	Расстояние между колодцами в метрах
150	35
200-450	50
500-600	75
700-900	100
1000-1400	150
1500-2000	200
Более 2000	250-300

После правильного выбора месторасположения в дренажной сети колодезных резервуаров можно приступить к их обустройству.

Этап пятый. Обустраиваем колодец

Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.

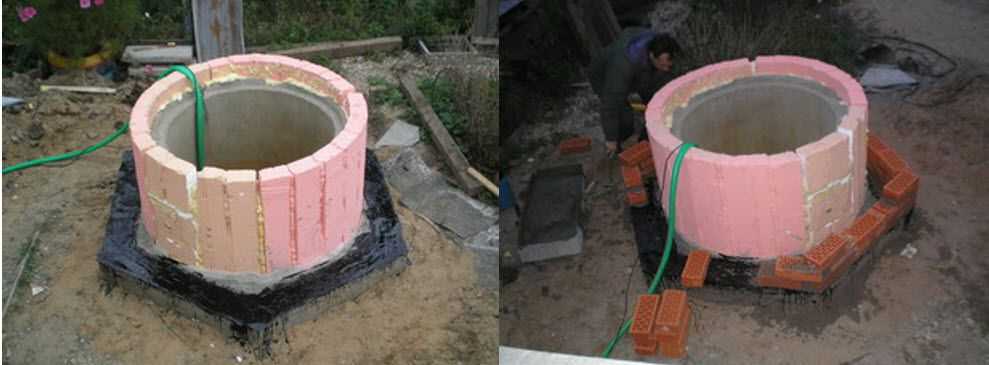

Утепление оголовка колодца

Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня

Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет

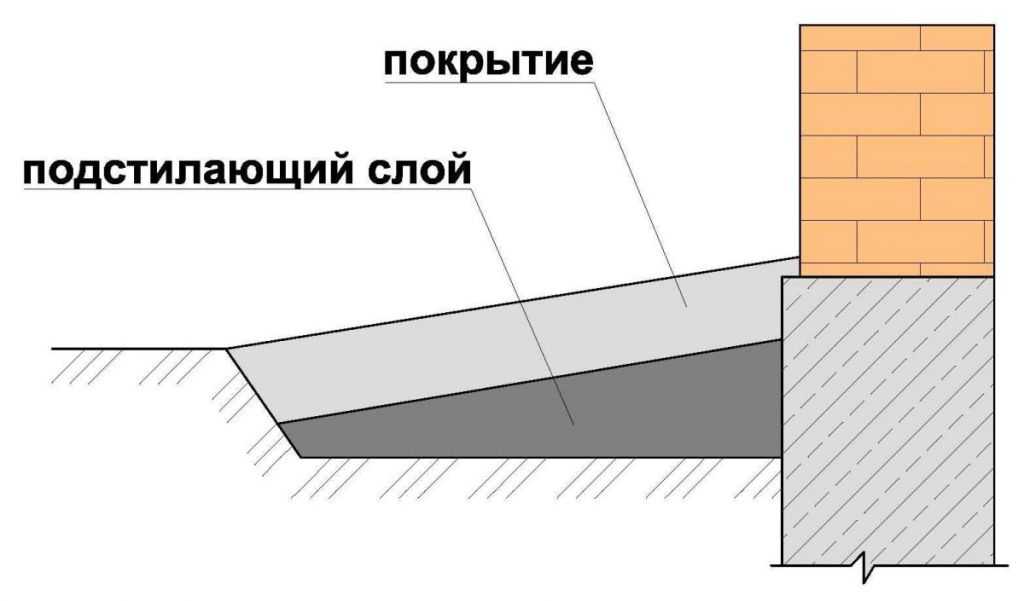

Отмостка вокруг колодцаСхема конструктивных слоев отмосткиОтмостка из смеси мятой глины и щебняУтепление отмостки

Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.

Дренажный колодец своими руками

Вряд ли кому-то придёт в голову построить жильё на песчаной местности. Для постройки выбираются места с грунтовыми водами, чтобы в последующем не было проблем с питьевой водой. Но этот плюс местности может обернуться заболачиванием почвы, и разрушением фундамента здания. Чтобы обезопасить себя от этой проблемы нужно построить дренажный колодец. Данная конструкция, служит для отведения подземных вод с участка.

Материалы и принцип работы

Работа колодца проста. На участке вырывается траншея для сбора и отвода воды – дрена. К ней подсоединяются один или несколько водостоков, которые отводят жидкость в водоём находящийся поблизости с участком или в специальный резервуар.

Виды дренажных систем

Дренажные колодцы подразделяются на четыре вида по типу грунта и движению грунтовых вод. Принцип работы каждого разный, и перед тем как сделать дренажный колодец, определитесь с тем, какая система вам понадобится.

Коллекторный колодец

Такой вариант дренажной системы способен собирать и скапливать влагу, которую впоследствии можно сбросить в канаву или использовать для полива растений. Его строительство уместно в самой низкой части рельефа местности.

Поворотные колодцы

Монтируются на поворотах дренажа или в местах, где соединяются несколько сточных труб. В таких местах существует большая вероятность загрязнения внутренних полостей.

Поглотительный колодец

Такой колодец нужно обустроить в тех местах, где невозможна прокладка труб для отвода жидкости, из-за отсутствия водоёма для сброса или канализации. Это самый глубокий тип дренажной системы, и минимальная глубина должна быть не меньше 3 м. Дно в колодце выполняется из щебня или песка, это позволит сбросить жидкость в грунтовые воды.

Смотровой колодец

Такой вариант используется для доступа к дренажной системе и возможного ремонта. Для удобства ширина его должна быть не менее 1 м. В принципе, такие колодцы можно сделать и в других системах, потому что ремонт и профилактическая чистка лишней не будет.

Порядок строительства

При выборе размера будущего колодца, учитывается площадь участка, а именно та часть, которую нужно осушить.

Когда готовы все материалы можно начинать работу. Выкапываем яму глубиной не меньше 2 метров, в зависимости от типа дренажной системы. На дне нужно обустроить специальную подушку. Лучше всего для этого подойдёт песок крупной фракции. Подсыпка должна быть от 30 до 40 см толщиной, в процессе обустройства её нужно хорошенько утрамбовать.

На засыпке нужно сделать квадратную опалубку для обустройства фундамента, который будет служить дном колодца. В неё следует уложить арматурную сетку, лучше мелкую. Эту конструкцию заливаем бетонным раствором.

После того как бетон схватится, на основание устанавливается внутренняя и внешняя опалубка. Стенки сверху нужно соединить деревянными планками. Бетонирование стенок колодца выполняется по уровню. Через 2 – 3 недели, когда полностью высохнет бетон, убираем опалубку и проводим засыпку основания. Лучше для этого использовать мелкий гравий или керамзит.

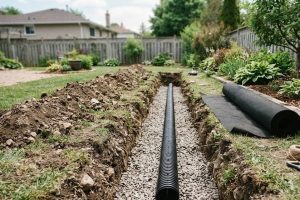

Копаем траншею

Для отвода жидкости из колодца используются полиэтиленовые или асбестовые трубы. Просто вырыть траншею и уложить трубы по направлению к месту сброса, будет недостаточно. Чтобы сброс происходил правильно нужно провести следующие действия.

1. Дно траншеи засыпать песком.
2. Поверх него уложить слой мелкого гравия.
3. На такую подушку укладывается отводная труба, которая также засыпается песком и гравием.

В совокупности слой песка с гравием должен составлять половину глубины траншеи. Оставшуюся глубину засыпают суглинком, а сверху укладывается плодородный слой земли.

Обустраивая дренаж на уже застроенном участке, работы нужно проводить небольшими участками по 15– 20 метров. При работе грунт, вынимаемый из вырываемого отрезка, засыпается в предыдущий отрезок траншеи. Начало работ лучше проводить в конце июля — начале августа. В это время уровень почвенных вод наиболее низок.

Подготовка котлована

На начальном этапе перед тем, как сделать для скважины колодец кессонного типа из бетона, приступают к выкапыванию котлована:

1. Чтобы избежать повреждения оголовка необходимо пользоваться исключительно ручным инструментом.
2. Минимальный размер конструкции может составлять 100х100х100 сантиметров, а максимальный – 150х150 сантиметров при глубине 180 – 200 сантиметров.
3. Параметры котлована должны быть больше, поскольку объем частично сузится за счет толщины стен, подсыпки пола и теплоизоляции, уложенной по периметру.
4. На дно выкопанного котлована высыпают гравийно-песчаную смесь 20-сантиметровым слоем. Ее увлажняют и утрамбовывают до тех пор, пока она не начнет уменьшаться в размере.

Затем приступают к возведению стенок.

Сооружение колодца из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Бетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

После установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше.

Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца согласно разработанной схеме выкапывается траншея для дренажных труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Отверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Технология монтажа смотрового колодца

В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.

После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.

Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.

Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.

Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net

С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.

Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.

Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru

И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.

Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.

Очень важно правильно по высоте выставить люк горловину

• Если это проезжая часть, то люк монтируют вровень с ней.
• Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
• Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.

Что это такое

Дренажный колодец – это часть дренажной системы, которая необходима для очистки канализационных стоков, отвода воды с участка или задержки абразивных частиц перед их попаданием в трубы. Существует несколько типов дренажных резервуаров.

Схема: дренажная система

Виды дренажных колодцев:

1. Смотровой или открытый;
2. Водоприемный;
3. Поглотительный.

Каждый из них имеет свои особенности и область применения. Смотровой выполняет роль наблюдательного окна, через которое владелец участка может следить за состоянием канализационных стоков, не имея прямого доступа к ним. Также, при помощи таких резервуаров производится очистка системы от ила и мха. Такую конструкцию часто используют для установки бани, очистки дома от стоков и отвода воды от фундамента здания.

Конструкция дренажного колодца

Водоприемный колодец является частью стоковой систем, которая замыкает всю дренажную конструкцию. Его располагают на конечном участке дренажных труб и часто используют для полива растений или снабжения дома технической водой. В него жидкость попадает уже профильтрованная при помощи других колодцев, так что она отлично подойдет для повторного использования. У этого колодца самая простая конструкция.

Водоприемный применяется в тех случаях, когда нет возможности откачивать или вывозить лишнюю воду с земельного участка. В основном его используют при высоком уровне грунтовых вод, свыше 50 см. Он устанавливается в глубинные слоя земли, которые находятся глубже, чем поверхностные грунтовые воды. Благодаря этому жидкость из него впитывается сразу в землю, но на большей глубине.

Конструктивное исполнение всех колодцев одинаковое: люк, резервуар с дном или без, шахта или стенки резервуара и соединительные трубы. Устройство бытового дренажного колодца довольно простое, поэтому его без проблем можно сделать своими руками. В зависимости от выбранного типа материалов Вам даже может не понадобиться использование дополнительных инструментов.

Принцип работы дренажного колодца

Монтаж дренажного колодца

Благодаря простой конструкции и небольшому весу, дренажный колодец из пластика может быть установлен буквально в одиночку.

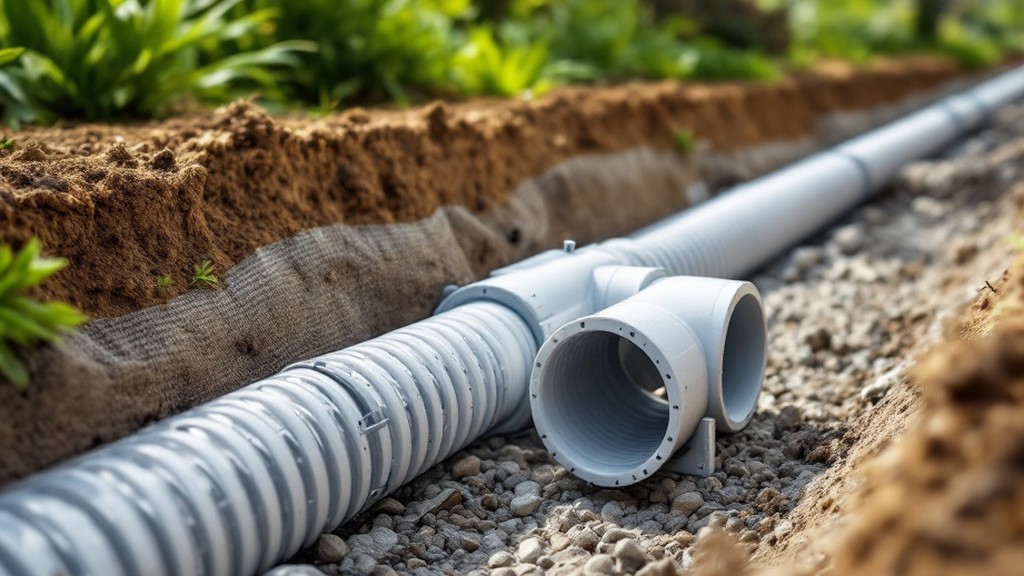

Установленный дренажный колодец с подведенными к нему трубопроводами

Рассмотрим поэтапную установку дренажной емкости на примере популярного колодца Wavin, изготовленного из пластика:

1. Выкапывается котлован с таким расчетом, чтобы в него свободно заходила шахта колодца.

2. Дно котлована тщательно выравнивается и засыпается 10-сантиметровым слоем песка.

3. На песок устанавливают дно колодца и производят его выравнивание.

4. Если необходимо обрезать выступающую часть шахты, это делается с помощью обычной ножовки по дереву.

5. К шахте с помощью манжетных резиновых уплотнителей подсоединяются трубопроводы.

6. Если подготовленных отверстий в шахте нет, то они вырезаются дополнительно. Для этого используется торцевая фреза, надетая на дрель. Диаметры фрезы и используемых манжет должны совпадать.

7. В уже имеющееся или просверленное отверстие вставляется резиновый уплотнитель трубопровода.

8. Внутрь уплотнителя вставляется переходная муфта. Предварительно резина смазывается силиконосодержащим составом.

9. Раструб днища очищается от мусора и также смазывается этим же составом.

10. Шахта колодца устанавливается внутрь днища. Герметичность такого соединения обеспечивается силиконовой смазкой и силой вдавливания.

11. Подходящие к колодцу трубопроводы стыкуются с ним посредством установленной переходной муфты.

12. Производится засыпка котлована грунтом. Засыпаются последовательные слои толщиной 30-40 см, каждый из которых трамбуют.

13. Сверху колодца устанавливают крышку.

14. Проверяют работоспособность дренажной системы.

Несмотря на относительно высокую стоимость пластиковых колодцев для дренажа, окупаются они очень быстро. Этому способствуют недорогая установка и простое обслуживание, практичность, долговечность и практически полное отсутствие ухода в процессе эксплуатации.

https://youtube.com/watch?v=RytscSyQdVo

На дренажный колодец пластиковый цена зависит от таких параметров как размер колодца и его комплектация, а также от фирмы-производителя.

Марка	Изделие	Диаметр, мм	Цена, руб
Wavin	Крышка полипропиленовая	315	900
Wavin	Шахтная гофрированная труба, (погонный метр)	315	2650
Wavin	Днище пропускное, диаметр выхода 110 мм	315	4700
ФД Пласт	Люк полимербетонный	340	500
ФД Пласт	Шахта колодца	340	1250
ФД Пласт	Лоток прямопроходной, диаметр выхода от 110 до 340 мм	340	5080

  Кроме перечисленных в таблице изделий также могут понадобится: врезки в колодец, резиновые манжеты, уплотнительные кольца, крестовые или тройниковые лотки и т.п. Все это повлияет на конечную цену колодца.
