Старая стиральная машина — удобный источник деталей для небольшой ветряной электростанции. Её двигатель, корпус и металлические элементы можно превратить в рабочий ветрогенератор своими руками, которого хватит для подзарядки аккумуляторов, освещения дачного домика или питания маломощных потребителей. В этой инструкции по сборке ветряка разберём, какой мотор подойдёт, как его переделать, из чего сделать лопасти и как безопасно подключить установку.
Что можно получить от ветряка из стиральной машины
Сразу стоит трезво оценить ожидания. Самодельный ветряк на базе двигателя от стиралки — это установка мощностью от нескольких десятков до пары сотен ватт, в зависимости от скорости ветра и размера винта. Для расчёта используют простую формулу: мощность зависит от плотности воздуха, площади, которую «заметает» винт, и скорости ветра в кубе. Поэтому даже небольшое усиление ветра даёт заметный прирост выработки.
Для примера: винт диаметром 1,5 м при ветре 5 м/с даст порядка 40–50 Вт с учётом реального КПД. При ветре 8–9 м/с мощность вырастет в несколько раз. Этого достаточно, чтобы заряжать аккумулятор, питать светодиодные лампы, зарядные устройства и небольшую электронику. Для полноценного электроснабжения дома такой установки мало, но как первый опыт и резервный источник она вполне подходит.
Какой двигатель выбрать
В стиральных машинах встречаются три основных типа моторов, и пригодны они по-разному.
- Асинхронный двигатель — самый распространённый вариант в машинах старого образца. Его статор можно использовать, а ротор переделать под постоянные магниты.
- Коллекторный двигатель — компактный, с щётками. Для ветряка подходит плохо: высокие обороты, щётки изнашиваются, самовозбуждение отсутствует.
- Безщёточный мотор прямого привода — встречается в современных машинах. Это почти готовый генератор: большой статор, ротор с магнитами, низкие рабочие обороты. Именно он даёт лучший результат с минимальными переделками.
Если вам достался мотор прямого привода, достаточно проверить целостность обмоток и подобрать способ крепления к мачте. С асинхронным придётся поработать над ротором.
Переделка ротора под постоянные магниты
Асинхронный двигатель без доработки как генератор на низких оборотах работает плохо. Чтобы он начал вырабатывать ток от ветра, ротор «беличья клетка» оснащают неодимовыми магнитами. Порядок работ такой:
- Разберите двигатель, аккуратно извлеките ротор и осмотрите статор: обмотка не должна иметь следов перегрева и обрывов.
- Проточите или сточите поверхность ротора на 2–3 мм, чтобы после наклейки магнитов сохранился минимальный зазор со статором.
- Разметьте поверхность на равные сектора. Количество полюсов должно соответствовать числу полюсов статора — обычно их 4 или 6.
- Наклейте неодимовые магниты (подойдут прямоугольные, например, 20×10×5 мм), чередуя полярность. Используйте эпоксидный клей и проверяйте полярность каждого магнита.
- Расположите магниты с небольшим скосом относительно оси — это уменьшает «залипание» и помогает ветряку трогаться при слабом ветре.
- Зафиксируйте магниты обмоткой из стеклоткани или бандажной лентой на эпоксидной смоле, чтобы центробежная сила их не сорвала.
Работать с неодимовыми магнитами нужно осторожно: они сильно притягиваются и могут прищемить пальцы или расколоться. Держите их подальше от электроники и банковских карт.
Лопасти и ступица
От формы и размера винта зависит, будет ли ветряк эффективным. Самый доступный материал для лопастей — толстостенная ПВХ-труба диаметром 160 мм. Из неё получаются прочные и достаточно лёгкие лопасти с нужным изгибом.
- Длина лопасти — около 60–75 см, итоговый диаметр винта получается 1,3–1,6 м.
- Количество лопастей — от трёх до шести. Для слабых ветров лучше больше лопастей, для сильных — три.
- Лопасти вырезайте по одному шаблону и взвесьте: разница в массе вызовет биения и вибрацию.
- Кромки и поверхность аккуратно зашлифуйте, чтобы убрать шероховатости и заусенцы.
Ступицу удобно сделать из стального диска или крышки барабана от той же стиральной машины. Лопасти крепят болтами через проушины, а сам диск насаживают на вал двигателя и фиксируют шпонкой или стопорным винтом. После сборки обязательно сбалансируйте винт: подвесьте его на оси и убедитесь, что он не поворачивается в одно и то же положение.
Электрическая схема: выпрямитель, контроллер, аккумулятор
Генератор от ветряка выдаёт переменный ток нестабильного напряжения, поэтому напрямую потребителей к нему подключать нельзя. Минимальная схема включает три элемента:
- Выпрямитель — диодный мост достаточной мощности, который превращает переменное напряжение в постоянное. Ставьте его на радиатор.
- Контроллер заряда — защищает аккумулятор от перезаряда и отводит излишки энергии на балластную нагрузку (например, нагревательный элемент).
- Аккумулятор — автомобильный или гелевый на 12 В. Для питания бытовых приборов дополнительно потребуется инвертор.
Все соединения выполняйте проводом достаточного сечения, а на цепи ставьте предохранители. Обычная ошибка новичков — слишком тонкий кабель между мачтой и аккумулятором, из-за чего значительная часть энергии теряется на нагрев.

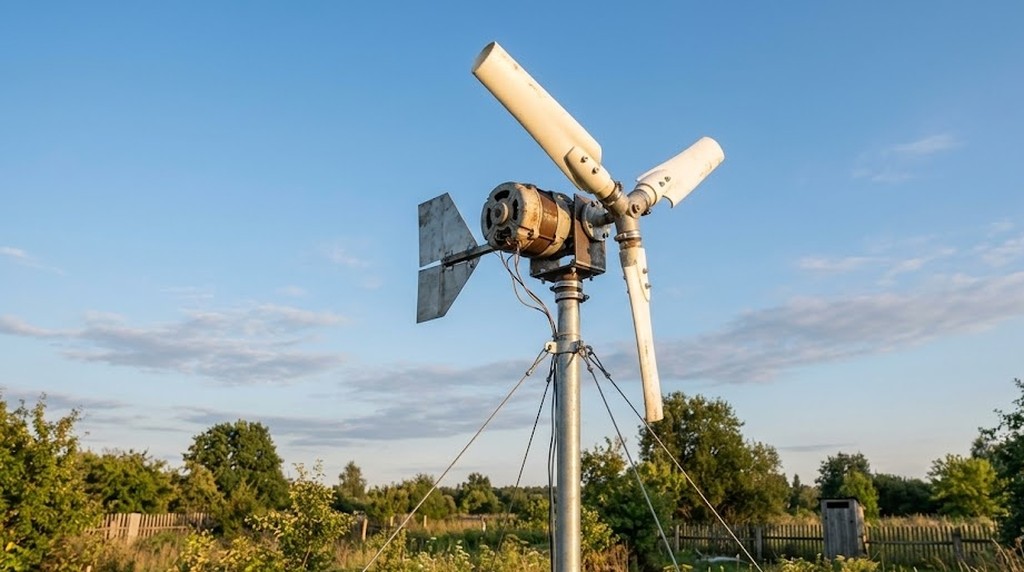

Мачта, хвостовик и монтаж
Ветряк должен стоять как можно выше и вдали от препятствий: деревьев, построек, заборов. Чем выше мачта, тем стабильнее и сильнее ветер. Для установки подойдёт стальная труба диаметром 76–100 мм высотой 6–9 м, закреплённая растяжками из троса в трёх-четырёх направлениях.
Чтобы винт поворачивался навстречу ветру, генератор устанавливают на поворотный узел — обычно это подшипник или втулка на верхнем конце мачты. Сзади крепят хвостовик из оцинкованной полосы или фанеры, обработанной влагостойким составом. Токосъёмник или петля из гибкого кабеля не даст проводам перекрутиться при вращении.
Если вы интересуетесь автономными источниками энергии для загородного участка, обратите внимание и на другие решения — например, на биогазовую установку для частного дома своими руками. Совмещение нескольких источников делает снабжение участка более надёжным.
Практические советы и безопасность
- Перед подъёмом проверьте все резьбовые соединения и используйте контргайки или фиксатор резьбы.
- Обязательно предусмотрите возможность остановки винта в сильный ветер: механический тормоз или отвод хвоста в сторону.
- Заземлите мачту и защитите линию от грозовых разрядов.
- Окрасьте металлические детали антикоррозийной краской, а магниты и обмотки защитите от влаги.
- Раз в сезон осматривайте подшипники, лопасти и крепёж, смазывайте поворотный узел.
- Устанавливайте ветряк на безопасном расстоянии от окон, дорожек и мест, где бывают люди: лопасти на высокой скорости опасны.
Перед установкой уточните, нет ли местных ограничений на высоту мачт на вашем участке, и учтите расстояние до соседних построек.
Вывод
Ветрогенератор из стиральной машины — доступный способ получить собственный источник энергии и разобраться в принципах работы ветроустановок. Главное — правильно выбрать двигатель, тщательно переделать ротор, сбалансировать винт и обеспечить надёжную электрическую схему с контроллером. Не ждите от такой установки рекордной мощности, зато она станет полезным помощником на даче и отличной практикой для более серьёзных проектов.
