Схема разводки труб газового отопления: пошаговое руководство и материалы

Задумывались ли вы, как создать эффективную и надежную систему газового отопления в своем доме? Правильная схема разводки труб — это основа, которая определяет тепло и комфорт на долгие годы. Монтаж такой системы может быть достаточно сложным, требуя точных расчетов и аккуратности. Ошибки на этом этапе могут обойтись в 35 раз дороже последующего ремонта, а срок службы всей системы напрямую зависит от качества монтажа. Выбор оптимальной схемы разводки труб для газового отопления и ее грамотная установка – ключевые моменты. В этой статье я поделюсь своим опытом и дам пошаговые рекомендации, чтобы вы смогли сделать это правильно.

Что нужно знать перед началом работ

Прежде чем приступить к монтажу, важно реально оценить сложность предстоящих работ. Для качественной разводки труб необходимы базовые навыки в сантехнике, умение работать с измерительными инструментами и понимать принципы гидравлики. Расчет времени выполнения также критичен. В среднем, монтаж системы отопления в доме площадью 100-150 м² может занять от 5 до 10 дней при работе вдвоем. Оптимальные сроки проведения работ — это теплое время года, когда отопление не требуется, а температурные условия способствуют комфортной работе с материалами и высыханию герметиков. Я однажды взялся за разводку в холода, и это было настоящим испытанием – руки мерзли, а пластик становился хрупким.

Необходимые материалы для системы отопления

Для создания долговечной и эффективной системы газового отопления потребуется тщательно подобранный набор материалов. Расход труб и фитингов напрямую зависит от площади дома и выбранной схемы разводки. В среднем, на дом 100 м² может уйти от 100 до 200 метров труб. Приобретать материалы лучше в специализированных магазинах или у официальных дилеров, чтобы избежать подделок. Цены варьируются: полипропилен бюджетнее, сшитый полиэтилен — премиум-сегмент.

• Трубы: Полипропиленовые (для бюджетных решений), металлопластиковые (гибкие, удобные в монтаже), из сшитого полиэтилена (PEX) (для скрытой прокладки и теплого пола).
• Фитинги: Муфты, уголки, тройники, переходники, сгонки, пресс-фитинги или компрессионные для металлопластика.
• Запорная арматура: Шаровые краны для каждого радиатора и на магистралях.

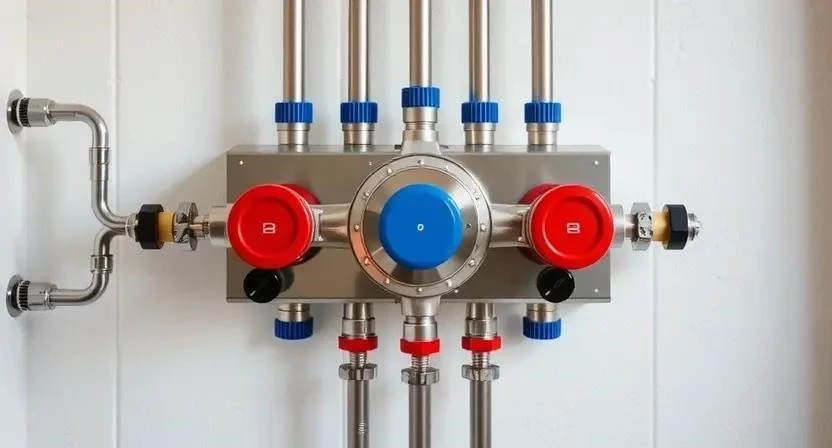

• Коллектор: Распределительная гребенка для лучевой разводки.
• Расширительный бак: Мембранный, для компенсации температурного расширения теплоносителя.
• Циркуляционный насос: Для принудительной циркуляции в больших системах.
• Теплоизоляция для труб: Вспененный полиэтилен для снижения теплопотерь.
• Герметизирующие материалы: Фум-лента, сантехническая нить, анаэробные герметики.
• Крепежные элементы: Клипсы, хомуты, дюбели, анкеры для надежной фиксации.
• Радиаторы отопления: Чугунные, биметаллические или алюминиевые, в зависимости от бюджета и теплопотерь.
• Газовый котел: Выбирается по мощности с учетом площади и теплопотерь дома.

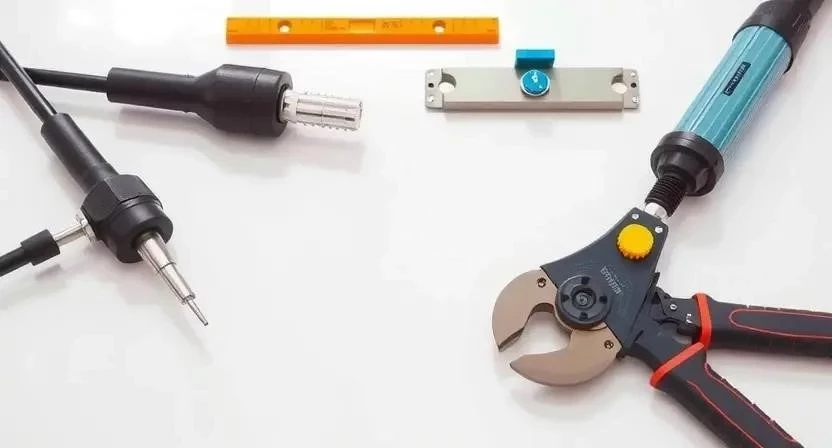

Необходимые инструменты

Без правильного набора инструментов качественный монтаж системы отопления практически невозможен. Каждый инструмент имеет свое назначение и позволяет выполнить работы точно и аккуратно. Некоторые дорогостоящие инструменты, например, паяльник для полипропилена или обжимные клещи, можно взять в аренду, если вы не планируете часто заниматься подобными работами. В некоторых случаях можно использовать альтернативные варианты, но это часто влияет на качество и скорость работы.

• Паяльник для полипропиленовых труб: Обязателен для сварки ПП труб, с насадками разного диаметра.
• Труборез: Обеспечивает ровный и чистый срез труб без деформации.
• Строительный уровень: Для контроля горизонтальности и уклонов трубопровода.
• Перфоратор: Для сверления отверстий под крепления труб и монтажа радиаторов.
• Набор гаечных ключей: Разводной, газовый, рожковые для работы с фитингами и арматурой.
• Рулетка и маркер: Для точной разметки трасс и мест установки.
• Зачистка и калибратор: Для подготовки армированных полипропиленовых и металлопластиковых труб.
• Обжимные клещи: Если выбраны пресс-фитинги для металлопластика.
• Шуруповерт: Для быстрого монтажа крепежных элементов.
• Емкость для опрессовки: Небольшой бак и ручной насос для проверки системы на герметичность.

Подготовка помещения

Перед началом любых монтажных работ крайне важна тщательная подготовка помещения. Прежде всего, необходимо освободить пространство под прокладку труб и установку оборудования. Уберите мебель, предметы интерьера, все, что может мешать или быть повреждено. Защитите стены и полы от возможных загрязнений или повреждений. Я всегда использую плотную пленку или старые газеты, чтобы потом не тратить время на отмывание брызг герметика или пыли. Организуйте место для сбора и выноса строительного мусора. Это поможет поддерживать порядок и облегчит уборку после завершения работ. Убедитесь, что есть доступ к электричеству и хорошая вентиляция, особенно если планируется работа с паяльником или химическими составами.

Подготовка поверхности

Качество и долговечность всей системы отопления во многом зависят от правильной подготовки поверхностей. Начните с детальной разметки трасс будущих трубопроводов на стенах и полу. Используйте строительный уровень и маркер, чтобы линии были ровными и соответствовали проекту. Учитывайте необходимые уклоны для однотрубных систем (1-2 см на 1 м длины). Места прохода труб, крепления радиаторов и установки котла необходимо тщательно очистить от пыли, грязи, старой краски или обоев. Поверхность должна быть сухой и чистой для надежного крепления. Если стены имеют значительные неровности, их желательно выровнять в местах прокладки труб, особенно если трубы будут укладываться в штробы. В некоторых случаях, например, при монтаже скрытой проводки в штробах, может потребоваться грунтовка поверхностей для улучшения адгезии штукатурки или шпаклевки. Перед началом монтажа еще раз проверьте, готовы ли все помещения к установке. Это включает проверку наличия всех необходимых отверстий для прохода труб через стены или перекрытия. Я однажды поленился тщательно разметить трассы, и потом пришлось переделывать несколько участков, потому что трубы не сходились или мешали открытию двери. Потратил в два раза больше времени, чем если бы сразу все сделал по уму.

Пошаговый монтаж системы отопления

Монтаж системы отопления — это последовательный процесс, требующий внимательности на каждом этапе.

1. Выбор схемы разводки (1-2 часа): Прежде всего, определитесь с типом разводки: однотрубная («Ленинградка» – простая, бюджетная, но с неравномерным прогревом), двухтрубная (более равномерное распределение тепла, сложнее монтаж) или лучевая/коллекторная (самая эффективная, но требует больше труб и коллектора). Я всегда советую двухтрубную или лучевую, особенно для домов более 100 м². Для небольшого дачного домика подойдет и однотрубная.
2. Установка котла (3-5 часов): Газовый котел устанавливается на негорючее основание или крепится к стене в специально отведенном, хорошо вентилируемом помещении (котельной). Важно строго следовать инструкциям производителя по установке и подключению к газовой магистрали (это должен делать только сертифицированный специалист!). Обеспечьте правильное подключение к дымоходу.
3. Монтаж магистральных труб (1-2 дня): Прокладываются основные подающие и обратные магистрали от котла. При использовании полипропиленовых труб, соединение осуществляется методом термической сварки (пайки). Следите за отсутствием натяжения труб и соблюдайте уклон (для однотрубных систем 1-2 см на 1 м длины). Для металлопластика используются пресс-фитинги. Я всегда стараюсь прокладывать магистрали максимально скрытно, но с возможностью доступа для обслуживания.
4. Подключение радиаторов (1-2 дня): Радиаторы устанавливаются под окнами, на расстоянии 10-12 см от пола и 5-10 см от подоконника. Подключение может быть нижним, боковым или диагональным. Диагональное считается наиболее эффективным. Обязательно установите на каждый радиатор шаровые краны (для отключения) и кран Маевского (для сброса воздуха).
5. Установка коллектора (для лучевой схемы) (2-4 часа): Если вы выбрали лучевую разводку, коллектор (гребенка) устанавливается в центральной точке или в специальном коллекторном шкафу. К нему подключаются все отдельные контуры радиаторов. Это позволяет регулировать температуру в каждой комнате индивидуально.
6. Монтаж запорной арматуры (1 день): Установите шаровые краны на подающей и обратной магистралях у котла, а также на каждом радиаторе. Это позволит отключать отдельные участки системы для ремонта или обслуживания без слива всей системы. Используйте качественные краны, не экономьте на них!
7. Соединение узлов (1 день): Все элементы системы – трубы, радиаторы, котел, коллектор, расширительный бак, циркуляционный насос – соединяются в единую герметичную систему. Все резьбовые соединения уплотняются фум-лентой, сантехнической нитью или анаэробным герметиком. Я всегда даю герметику время на высыхание, обычно не менее 24 часов, прежде чем подавать давление.
8. Опрессовка системы (2-4 часа): После сборки система заполняется воздухом или водой под давлением, превышающим рабочее в 1,5 раза (обычно 3-6 атмосфер). Это делается для проверки герметичности всех соединений. Внимательно осмотрите все стыки на предмет утечек. Если давление не падает в течение нескольких часов, система герметична.
9. Заполнение теплоносителем (1-3 часа): После успешной опрессовки система заполняется теплоносителем (водой или антифризом). Заполнение производится медленно, чтобы избежать образования воздушных пробок. Открывайте краны Маевского на радиаторах, чтобы выпустить воздух.
10. Запуск и проверка (1 день): После заполнения теплоносителем производится пробный запуск котла. Постепенно повышайте температуру, следите за работой насоса, равномерностью прогрева радиаторов, отсутствием шумов и утечек. При необходимости отрегулируйте балансировочные клапаны для равномерного распределения тепла.

Меры безопасности при монтаже:

• Всегда используйте средства индивидуальной защиты: перчатки, защитные очки. При пайке полипропилена – респиратор для защиты от паров.
• Обеспечьте хорошее проветривание помещения, особенно при работе с герметиками и при пайке.
• Соблюдайте электробезопасность при работе с электроинструментом (перфоратор, паяльник). Проверяйте целостность изоляции кабелей.
• При работе на высоте используйте устойчивые стремянки или леса.
• При работе с газовым оборудованием строго следуйте инструкциям и доверяйте подключение только специалистам.
• Что нельзя делать: Не допускайте перегрева труб при пайке, не затягивайте фитинги чрезмерно, чтобы не повредить резьбу. Не заполняйте систему теплоносителем без предварительной опрессовки.

Важные нюансы монтажа

При монтаже системы отопления есть ряд тонкостей, которые могут существенно повлиять на ее работу. Полипропиленовые трубы имеют коэффициент температурного расширения, поэтому необходимо предусмотреть компенсаторы или свободные участки, чтобы избежать деформации при нагреве. Рабочая температура теплоносителя обычно не превышает 95°C. Высокая влажность в помещении может негативно сказаться на прочности клеевых соединений или ускорить коррозию металлических элементов, если они не защищены. Не торопитесь подавать давление в систему сразу после использования герметиков. Большинство из них требуют от 24 до 72 часов для полного набора прочности. Это критично для надежности соединений. Не все типы труб и фитингов совместимы между собой. Например, прямое соединение стальных труб с алюминиевыми радиаторами без диэлектрической прокладки может вызвать электрохимическую коррозию. Всегда используйте переходники или специальные фитинги. Я однажды не учел температурное расширение ПП-труб, и через год на одном из длинных участков трубу немного «повело». Пришлось переделывать, устанавливая дополнительный компенсатор.

Частые ошибки новичков

Даже опытные мастера порой допускают ошибки, но новичкам особенно важно знать о типичных проблемах, чтобы их избежать.

1. Неправильный диаметр труб: Использование труб слишком малого диаметра приводит к повышенному гидравлическому сопротивлению, снижению скорости теплоносителя и неравномерному прогреву радиаторов. Слишком большой диаметр увеличивает стоимость материалов и объем теплоносителя.
   Последствия: Недостаточная теплоотдача, повышенный расход газа, шум в системе.
   Исправление: Требуется частичная или полная замена трубопровода с расчетом оптимального диаметра.
2. Отсутствие или неправильный уклон: В однотрубных системах и при естественной циркуляции уклон труб (1-2 см на 1 м) критически важен для движения теплоносителя и удаления воздуха.
   Последствия: Воздушные пробки, застой теплоносителя, холодные радиаторы, снижение эффективности системы.
   Исправление: Перемонтаж участков трубопровода с соблюдением уклона.
3. Экономия на фитингах и запорной арматуре: Дешевые фитинги и краны часто сделаны из некачественных сплавов, быстро выходят из строя или дают течь.
   Последствия: Протечки, необходимость частой замены, риск затопления.
   Исправление: Замена некачественных элементов на более надежные. Я всегда говорю: «На кранах и герметиках не экономят!»
4. Ошибки в расчете теплопотерь: Неверный расчет теплопотерь помещения приводит к выбору котла недостаточной мощности или радиаторов с малой теплоотдачей.
   Последствия: Недостаточный обогрев помещения, холод в доме.
   Исправление: Увеличение мощности котла, добавление радиаторов или установка системы «теплый пол».
5. Некачественная опрессовка или ее отсутствие: Пропуск этапа опрессовки или ее некачественное выполнение.
   Последствия: Скрытые протечки, которые проявляются уже при запуске системы, повреждение отделки.
   Исправление: Поиск и устранение всех утечек, повторная опрессовка.
6. Неправильное подключение расширительного бака: Расширительный бак должен быть установлен в правильном месте, обычно на обратной магистрали перед насосом, и иметь достаточный объем.
   Последствия: Повышенное давление в системе, риск повреждения котла и радиаторов.
   Исправление: Перемонтаж или замена бака.
7. Отсутствие или неправильная теплоизоляция труб: Неизолированные трубы в неотапливаемых помещениях или стенах приводят к значительным теплопотерям.
   Последствия: Снижение эффективности отопления, повышенные расходы на газ.
   Исправление: Установка теплоизоляции на все соответствующие участки труб.

Расчет стоимости системы отопления

Один из ключевых вопросов при планировании отопления — это, конечно, его стоимость. Расчет стоимости системы отопления включает в себя затраты на материалы и оплату монтажных работ. Рассмотрим пример для дома площадью 100 м².

Как видите, самостоятельное выполнение работ позволяет сэкономить значительную сумму, до 134 000 рублей на работах для дома 100 м². Однако это требует времени, знаний и инструментов. Дополнительные расходы могут включать доставку материалов (2000-5000 руб.), непредвиденные траты (5-10% от общей стоимости) и, возможно, оплату услуг газовиков для подключения котла.

Уход за системой после завершения монтажа

После успешного запуска системы отопления важно не забывать о ее правильной эксплуатации и регулярном обслуживании. Соблюдайте рекомендованное производителем котла давление в системе (обычно 1.5-2 атмосферы). Избегайте резких перепадов температуры и полного слива теплоносителя без необходимости. Регулярно, хотя бы раз в месяц, проверяйте давление в системе по манометру котла. Незначительные колебания нормальны, но резкое падение может указывать на утечку. Раз в год, перед началом отопительного сезона, рекомендуется проводить профилактическое обслуживание. Это включает проверку всех соединений, очистку радиаторов от пыли, проверку работы циркуляционного насоса и расширительного бака. Я сам всегда проверяю, нет ли где-то подтеков, подтягиваю соединения. При правильном уходе полипропиленовые трубы служат до 50 лет, металлопластиковые – до 30 лет, а радиаторы – от 10 до 50 лет, в зависимости от материала.

Альтернативные варианты отопления

Помимо традиционной радиаторной разводки, существуют и другие, современные подходы к организации отопления.

• Монтаж теплого пола: Вместо или в дополнение к радиаторам можно установить систему «теплый пол». Это обеспечивает более равномерный и комфортный обогрев помещения, исключая холодные зоны. Однако монтаж сложнее и дороже, требует стяжки и может быть основным источником тепла только в хорошо утепленных домах.
• Использование разных типов теплоносителей: Помимо обычной воды, можно использовать специальные антифризы для систем отопления. Они актуальны для домов с периодическим проживанием, где есть риск замерзания системы зимой. Однако антифризы имеют более высокую вязкость и требуют более мощного насоса, а также могут быть агрессивны к некоторым уплотнителям.
• Современные модульные системы: Некоторые производители предлагают готовые модульные системы отопления, которые упрощают монтаж. Они представляют собой предварительно собранные блоки с насосами, коллекторами и запорной арматурой.
• Двухтрубная тупиковая разводка: Теплоноситель поступает по подающей трубе к первому радиатору, затем, последовательно проходя через все остальные приборы, возвращается по обратной трубе к котлу. Эффективна для небольших систем.
• Попутная двухтрубная разводка (схема Тихельмана): Теплоноситель проходит через все радиаторы и возвращается к котлу по трубе, длина которой одинакова для каждого радиатора. Это обеспечивает идеальную балансировку системы и равномерный прогрев. Однако требует больше труб.
• Вертикальная разводка: Применяется в многоэтажных домах, когда стояки проходят через все этажи. Радиаторы подключаются к стоякам.
• Горизонтальная разводка: Чаще используется в одноэтажных домах, когда магистраль проходит по периметру этажа, а радиаторы подключаются к ней параллельно.
• Системы с естественной циркуляцией: Для небольших одноэтажных домов, где не требуется циркуляционный насос. Работает за счет разницы плотности горячей и остывшей воды. Требует труб большего диаметра и строгого соблюдения уклонов.

Часто задаваемые вопросы

1. Какой диаметр труб выбрать для газового отопления?
   Выбор диаметра зависит от мощности газового котла, площади отапливаемых помещений, схемы разводки и типа теплоносителя. Для магистралей в доме 100-150 м² обычно используют трубы Ø25-32 мм, для подключения радиаторов – Ø16-20 мм. Точный гидравлический расчет поможет определить оптимальный диаметр, чтобы обеспечить достаточную циркуляцию и избежать теплопотерь.
2. Можно ли менять трубы без замены котла?
   Да, в большинстве случаев можно заменить только трубы, не трогая газовый котел, если он исправен и соответствует мощности системы. Однако важно убедиться в совместимости новых материалов труб с существующей системой и теплоносителем, а также провести опрессовку после монтажа.
3. Что лучше: полипропилен или металлопластик для разводки отопления?
   Оба материала широко используются. Полипропилен (ПП) дешевле, имеет низкий коэффициент шума, но требует сварки (пайки) и имеет большее температурное расширение. Металлопластик более гибкий, легко монтируется с помощью пресс- или компрессионных фитингов, но дороже, и фитинги могут требовать периодической подтяжки. Сшитый полиэтилен (PEX) – отличный вариант для скрытой прокладки и теплого пола, но требует специального инструмента и дороже.
4. Нужен ли циркуляционный насос в системе отопления?
   Для систем с естественной циркуляцией, особенно в небольших одноэтажных домах, насос может не потребоваться. Однако для двухэтажных домов, больших площадей или систем с коллекторной разводкой циркуляционный насос обязателен для обеспечения равномерного и эффективного распределения теплоносителя.
5. Как избежать воздушных пробок в системе?
   Для предотвращения воздушных пробок необходимо: соблюдать правильные уклоны труб (для однотрубных систем), устанавливать краны Маевского на каждом радиаторе и автоматические воздухоотводчики в самых высоких точках системы, а также медленно заполнять систему теплоносителем.
6. Какую запорную арматуру выбрать?
   Рекомендуется использовать шаровые краны из латуни или бронзы. Они надежны, долговечны и обеспечивают полное перекрытие потока. Избегайте дешевых силуминовых кранов, так как они быстро выходят из строя.
7. Можно ли комбинировать разные типы труб в одной системе?
   Да, можно, но с осторожностью. Например, магистрали могут быть выполнены из полипропилена, а подводка к радиаторам – из металлопластика. Важно использовать специальные переходники и учитывать совместимость материалов, чтобы избежать электрохимической коррозии и обеспечить герметичность соединений.
8. Как рассчитать количество радиаторов?
   Количество и мощность радиаторов рассчитываются исходя из теплопотерь каждого помещения. В среднем, на 10 м² помещения требуется около 1 кВт тепловой мощности. Учитывайте высоту потолков, количество окон, качество утепления стен.
