Правила и этапы установки подземного газгольдера для автономного газоснабжения

Как обеспечить полную безопасность при переходе на автономное газоснабжение? Установка подземного резервуара с газом — это сложный инженерный процесс, требующий строгого соблюдения нормативов. Монтаж системы «под ключ» обычно обходится от 250 000 до 450 000 рублей, а работы занимают около 2–3 дней при благоприятных условиях. Безопасность установки подземного газового резервуара напрямую зависит от точности выполнения каждого этапа, от выбора площадки до финальной опрессовки. В этой статье я подробно разберу все правила и требования, чтобы ваш дом был в безопасности.

Что нужно знать перед началом работ

Прежде чем заказать монтаж подземного газового хранилища, необходимо разобраться в юридических аспектах. Установка газгольдера на частном участке не требует официального разрешения от Ростехнадзора, если объем емкости не превышает 10 000 литров, а газ используется для личных нужд. Однако важно иметь паспорт изделия и сертификат соответствия. Я рекомендую заранее провести оценку типа грунта: если у вас высокий уровень грунтовых вод, потребуется специальный резервуар с высокими патрубками. Определение допустимых расстояний до зданий и границ участка — критический момент. Согласно СНиП 42-01-2002, минимальное расстояние от дома до подземного газгольдера объемом до 10 м³ должно составлять не менее 10 метров.

Необходимые материалы для монтажа

Для качественной установки системы СУГ (сжиженный углеводородный газ) потребуется целый перечень сертифицированных материалов. Основной элемент — это сам резервуар с антикоррозийным покрытием. Также нужны материалы для создания основания и защиты системы. Я всегда проверяю наличие паспорта безопасности на каждую партию запорной арматуры.

• Резервуар (газгольдер) из низколегированной стали;
• Кварцевый песок для обратной засыпки (не менее 10–15 м³);
• Бетонная плита-основание (толщиной от 160 мм);
• Трубы ПНД (полиэтилен низкого давления) для газопровода;
• Цокольный ввод (стальной переходник);
• Конденсатосборник (обязателен для пропан-бутановой смеси);
• Анодно-катодная защита от коррозии;
• Сигнальная лента «Осторожно, газ».

Таблица 1. Расход материалов на 1 м³ резервуара (ориентировочно)

Инструменты для установки резервуара

Профессиональный монтаж невозможен без специализированного оборудования. Использование кустарных инструментов — это прямой путь к нарушению герметичности. Я лично убедился, что без качественного манометра невозможно гарантировать безопасность газового оборудования.

• Экскаватор с объемом ковша от 0.5 м³ для рытья котлована;
• Подъемный кран или манипулятор для спуска емкости;
• Аппарат для сварки полиэтиленовых труб (муфтовая сварка);
• Манометры высокого и низкого давления для опрессовки;
• Лазерный уровень и рулетка (30 м);
• Инструменты для монтажа системы заземления (перфоратор, кувалда);
• Газоанализатор для проверки соединений.

Таблица 2. Сравнительная таблица инструментов

Подготовка площадки и разметка

Перед тем как установить газгольдер правильно, нужно подготовить территорию. Я начинаю с разметки зоны установки. Важно очистить участок от деревьев, кустарников и строительного мусора в радиусе 5 метров от будущего котлована. Обязательно проверяю отсутствие подземных кабелей и водопроводных труб с помощью металлоискателя или схем коммуникаций. Организация подъезда техники — ключевой момент: груженый манипулятор весит более 10 тонн, поэтому грунт должен быть плотным. Помните, что расстояние до построек должно строго соответствовать нормам установки газгольдера.

Подготовка поверхности и земляные работы

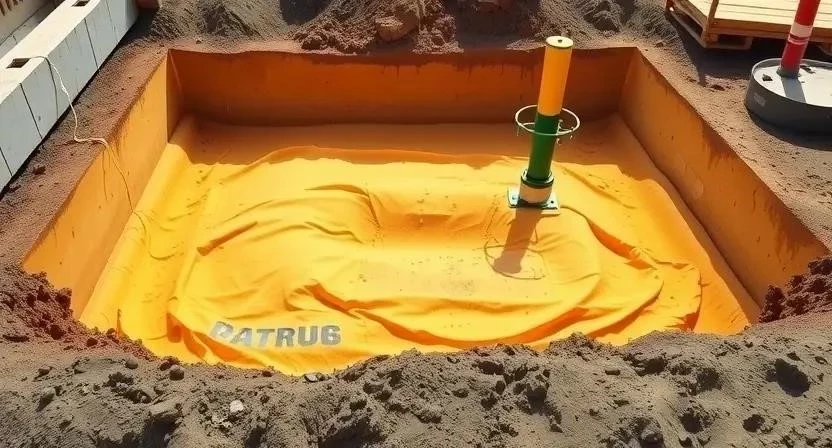

Рытье котлована требует соблюдения геометрии. Глубина должна быть такой, чтобы над верхней частью резервуара оставалось не менее 60 см грунта. Это защищает СУГ от промерзания. Если на участке высокие грунтовые воды, я обязательно закладываю дренажную систему по периметру котлована. Дно тщательно выравнивается и засыпается слоем песка толщиной 150–200 мм. Армирование основания не требуется, если используется готовая полнотелая бетонная плита, которая служит якорем для резервуара, предотвращая его «всплытие» весной.

Инструкция по установке газа: пошаговый процесс

Технология установки газового резервуара включает в себя последовательные этапы, каждый из которых влияет на итоговую надежность. Я монтировал подобные системы десятки раз и выработал четкий алгоритм.

Таблица 3. Пошаговый план-график монтажа

1. Разметка и выемка грунта. Копаем котлован на 0.5 метра шире резервуара с каждой стороны. Время: 5 часов.
2. Создание песчано-гравийной подушки. Насыпаем 20 см песка, проливаем водой и трамбуем. Время: 2 часа.

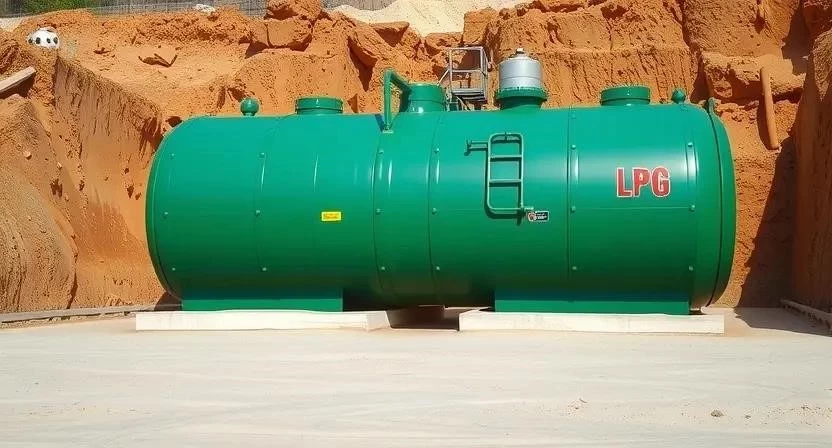

3. Спуск и позиционирование резервуара. Аккуратно опускаем емкость на плиту. Я всегда слежу, чтобы не повредить антикоррозийное покрытие. Время: 1 час.
4. Проверка уровня и центровка. Выравниваем газгольдер строго по горизонтали, чтобы заборная трубка работала корректно. Время: 30 минут.
5. Монтаж обвязки и трубопровода. Соединяем редуктор, трубы и конденсатосборник. Время: 4 часа.

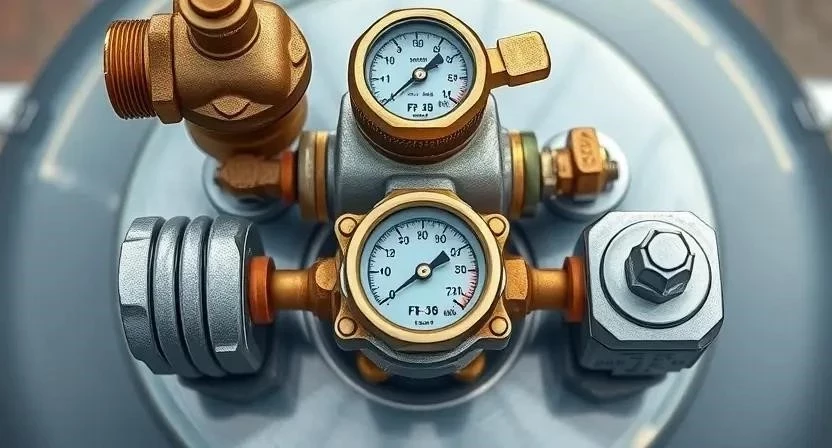

6. Установка предохранительных клапанов. Монтируем клапан сброса давления и манометр. Время: 1 час.
7. Опрессовка системы. Закачиваем воздух и проверяем герметичность всех стыков мыльным раствором. Время: 2 часа.
8. Послойная засыпка. Засыпаем песком слоями по 20 см с обязательной проливкой. Время: 5 часов.

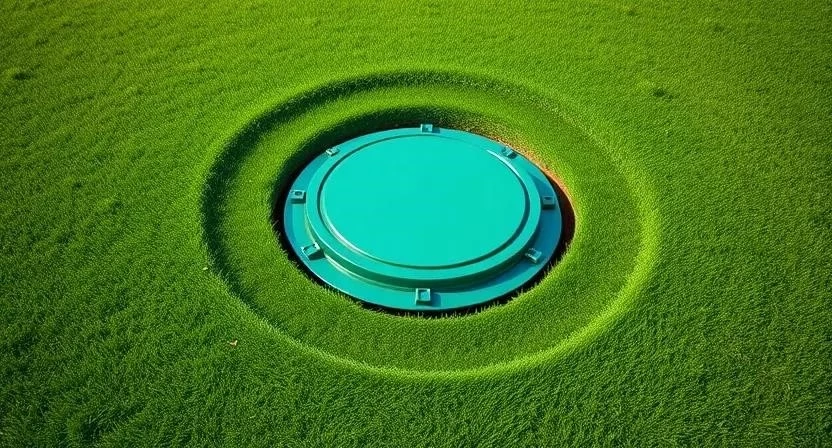

9. Установка смотрового люка и вентиляции. Обеспечиваем доступ к горловине для заправки. Время: 1.5 часа.
10. Монтаж системы заземления. Забиваем электроды для защиты от статического электричества. Время: 2 часа.
11. Финальный осмотр и запуск. Проверяем работу регулятора давления. Время: 1 час.
12. Оформление документации. Заполняем акт опрессовки и паспорт системы. Время: 1 час.

Пример из опыта: Однажды я видел, как рабочие пытались опустить резервуар обычными стальными тросами без защиты. В итоге они содрали слой эпоксидного покрытия. Я настоял на остановке работ и восстановлении изоляции специальной мастикой, иначе через 5 лет емкость бы просто проржавела насквозь в агрессивном грунте.

Важные нюансы и требования безопасности

При монтаже подземного газового хранилища нужно учитывать требования к вентиляционным стоякам. Вентиляция должна исключать скопление газа в случае микроутечек. Температура почвы на глубине установки обычно стабильна, но трубы должны лежать ниже уровня промерзания. Совместимость материалов труб и резервуара критична: используйте только специальные переходы «сталь-полиэтилен». Не забывайте про заземление — это базовая техника безопасности при работе с СУГ.

Частые ошибки при монтаже

Многие новички пытаются сэкономить, что приводит к печальным последствиям. Вот мой список того, чего делать категорически нельзя:

1. Экономия на песчаной подушке (использование обычного грунта с камнями, которые могут повредить стенки).
2. Игнорирование норм расстояний до соседского забора или колодца.
3. Отсутствие проверки герметичности швов под давлением (опрессовки).
4. Неправильный уклон труб газопровода (конденсат будет блокировать подачу газа).
5. Использование бытовых шлангов вместо специализированных ПНД-труб.
6. Отказ от установки конденсатосборника в холодном климате.
7. Засыпка котлована строительным мусором.

Расчет стоимости: материалы и работа

Стоимость установки газгольдера складывается из цены оборудования, логистики и услуг специалистов. Я всегда советую нанимать сертифицированных мастеров, так как экономия на безопасности недопустима.

Таблица 4. Расчет стоимости (для емкости 4800 л)

Пример из опыта: Мой сосед решил сэкономить и сам выкопал траншею. В итоге он не выдержал уклон, и первой же зимой газовый котел начал постоянно уходить в ошибку из-за ледяной пробки в трубе. Ему пришлось вызывать нас, раскапывать всё заново и перекладывать магистраль. Сэкономил 15 тысяч, а потратил в итоге лишние 40.

Уход и эксплуатация после завершения

После запуска системы важно соблюдать регламент обслуживания. Это залог долгой службы (до 30–50 лет) и вашей безопасности.

1. Ежегодный визуальный осмотр горловины и запорной арматуры.
2. Контроль уровня газа (не допускать падения ниже 15–20%).
3. Проверка состояния предохранительного клапана (раз в полгода).
4. Замер сопротивления контура заземления раз в два года.
5. Проверка герметичности соединений мыльным раствором перед каждой заправкой.

Альтернативные варианты газоснабжения

Иногда клиенты спрашивают, не лучше ли поставить надземный резервуар. Надземные емкости дешевле в монтаже, но требуют огромных расстояний до зданий по СНиП и нуждаются в мощных испарителях зимой. Использование композитных материалов вместо стали — современный тренд. Они легче и не подвержены коррозии, но их цена в 1.5–2 раза выше стальных аналогов.

Пример из опыта: Я долго выбирал между сталью и композитом для своего объекта. В итоге выбрал сталь с толстым битумным покрытием. При правильной установке на бетонную плиту и хорошем заземлении она прослужит не меньше, а разницу в цене я потратил на систему удаленного мониторинга уровня газа.

FAQ: Часто задаваемые вопросы

1. Можно ли устанавливать газгольдер самостоятельно?
Технически — да, но для подключения к котлу и первичного пуска газа требуются допуски. Я рекомендую доверить монтаж профи, чтобы сохранить гарантию на резервуар.

2. Какое минимальное расстояние до забора соседа?
Согласно нормам, расстояние от газгольдера до границы участка должно быть не менее 2 метров, но до жилого дома соседа — не менее 10 метров.

3. Нужно ли регистрировать подземный резервуар в МЧС?
Для частных лиц с объемом до 10 кубов регистрация в органах МЧС или Ростехнадзоре не требуется.

4. Как часто нужно заправлять емкость?
Обычно заправка производится 1–2 раза в год, в зависимости от площади дома и интенсивности отопления.

5. Что делать, если пахнет газом возле люка?
Немедленно перекройте главный вентиль на горловине, не пользуйтесь электроприборами поблизости и вызовите аварийную службу.

6. Не раздавит ли резервуар давлением грунта?
Нет, если выполнена правильная послойная засыпка песком. Песок амортизирует давление и отводит лишнюю влагу.

7. Влияет ли мороз на работу подземного газгольдера?
Подземная установка защищает газ от замерзания. На глубине 1.5 метра температура всегда выше нуля, что обеспечивает стабильное испарение пропан-бутана.

8. Каков срок окупаемости системы?
В сравнении с электрическим отоплением, система окупается за 3–4 сезона. В сравнении с дизелем — за 2–3 года.

Таблица 5. Минимально допустимые расстояния по СНиП

Соблюдение всех вышеперечисленных правил гарантирует, что установка подземного резервуара с газом будет выполнена качественно. Помните о мерах безопасности: всегда используйте респиратор и перчатки при работе с изоляционными материалами и не курите на площадке. Правильный монтаж — это тепло и уют в вашем доме на долгие годы.
