Задумались, как правильно организовать обвязку двухконтурного газового котла, чтобы система работала годами без сбоев? Это задача средней сложности, требующая базовых навыков сантехника и строгого соблюдения норм газобезопасности. По времени монтаж обычно занимает от 2 до 4 дней, а стоимость материалов может варьироваться в зависимости от выбранного типа труб. В этой статье разберем, какая обвязка двухконтурного газового котла: пошаговая схема и секреты монтажа помогут вам избежать дорогостоящих ошибок. Давайте приступим к детальному разбору.
Что нужно знать перед началом работ
Монтаж обвязки — процесс ответственный. Я помню, как первый раз затеял такой монтаж осенью, чтобы успеть до первых морозов, и понял, что спешка здесь недопустима. Вам потребуются навыки работы с труборезами и паяльниками, а также понимание принципов работы ГВС и отопления. Техническая сложность заключается в правильном распределении потоков теплоносителя и обеспечении герметичности каждого стыка. Учитывайте сезонность: лучше всего проводить работы в период с августа по октябрь, когда системы отопления еще не запущены, но время для маневров есть.
Подбор необходимых материалов
Для создания надежного обвязочного узла потребуется качественный набор комплектующих. Не экономьте на запорной арматуре, так как доступ к некоторым узлам после отделки может быть ограничен.
- Полипропиленовые или медные трубы соответствующего диаметра.
- Фитинги (угольники, тройники, муфты).
- Запорные краны (шаровые).
- Фильтр грубой очистки (грязевик).
- Уплотнительные прокладки и сантехнический лен/ФУМ-лента.
- Манометр для контроля давления.
- Автоматический воздухоотводчик.
- Расширительный бак (если встроенного недостаточно).
Таблица 1. Расход материалов и примерные цены для стандартного узла
| Материал | Количество | Расход на узел | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Труба ППР (25 мм) | 4 м | 4 м | 150 руб/м | 600 |
| Шаровые краны 3/4″ | 4 шт | 4 шт | 450 руб/шт | 1800 |
| Фильтр грубой очистки | 1 шт | 1 шт | 800 руб/шт | 800 |
| Комплект фитингов | 1 набор | 15-20 шт | 120 руб/шт | 2400 |
| Группа безопасности | 1 шт | 1 шт | 3500 руб/шт | 3500 |

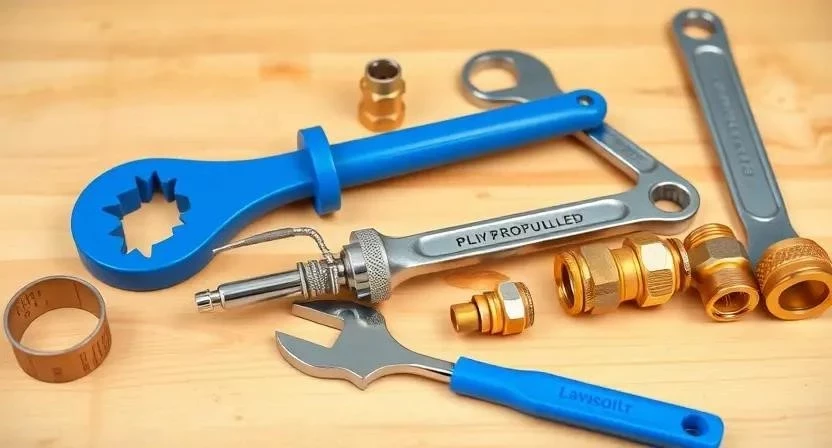

Инструменты для монтажа
Правильный инструмент — это 50% успеха. Если у вас нет дорогого пресс-инструмента, его вполне можно взять в аренду на несколько дней, это выйдет дешевле.
- Паяльник для полипропилена (с насадками разных диаметров).
- Разводной ключ (2 шт для удобного захвата).
- Строительный уровень (пузырьковый или лазерный).
- Труборез для чистого среза.
- Пресс-инструмент (для металлопластика или меди).
- Набор отверток и пассатижи.
- Рулетка и маркер.
Таблица 2. Перечень инструментов и их назначение
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (аренда/покупка) |
|---|---|---|---|
| Паяльник ППР | Сварка пластиковых труб | Обязательно | 2500 руб |
| Труборез | Ровный срез трубы под 90° | Обязательно | 1200 руб |
| Уровень | Выравнивание котла и труб | Обязательно | 800 руб |
| Пресс-клещи | Зажим фитингов металлопластика | Желательно | 500 руб/сут (аренда) |
| Разводной ключ | Затяжка резьбовых соединений | Обязательно | 700 руб |
Организация пространства и подготовка помещения
Место под котел выбирается строго по нормам газовой службы. Вокруг агрегата должно оставаться свободное пространство для обслуживания (минимум 50 см с каждой стороны). Я всегда рекомендую заранее очистить зону монтажа от лишнего хлама. Защитите пол плотным картоном или пленкой, чтобы капли припоя или строительная пыль не испортили покрытие. Весь строительный мусор выносите сразу, чтобы не спотыкаться об обрезки труб во время работы.
Подготовка поверхности для установки
Стена должна выдерживать вес котла с заполненным теплоносителем. Проверьте вертикальность стены с помощью уровня. Если есть сильные отклонения, используйте проставки. Установите кронштейны точно по разметке из инструкции к котлу. Особое внимание уделите точкам ввода труб и газопровода — они должны выходить из стены строго перпендикулярно, чтобы обвязка выглядела аккуратно и не было лишних изгибов, которые создают сопротивление потоку.
Пошаговая инструкция по монтажу обвязки
Процесс требует последовательности. Чтобы добиться качественной адгезии и герметичности, следуйте этому плану.

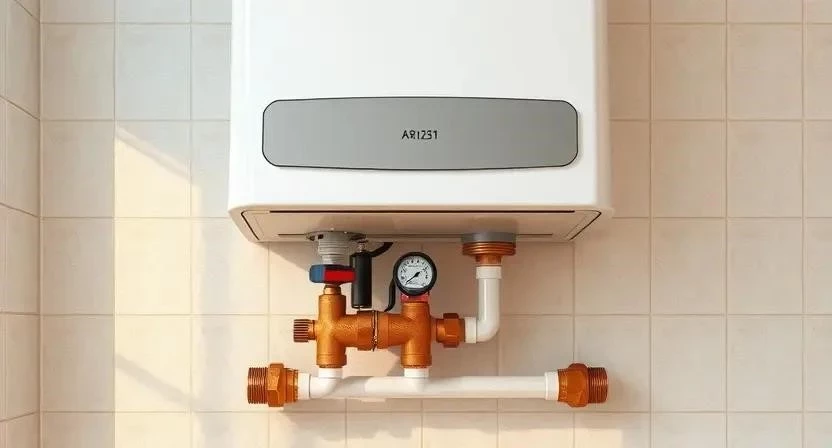

- Установка котла на стену. Навеска агрегата на кронштейны, проверка уровня. (Время: 2 часа)

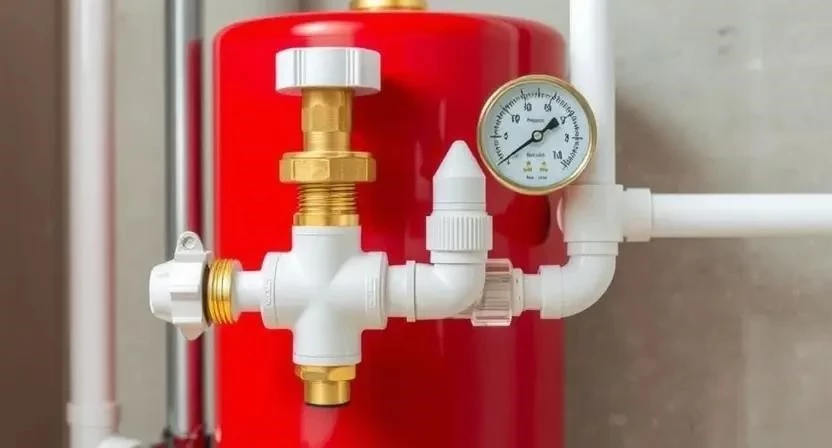

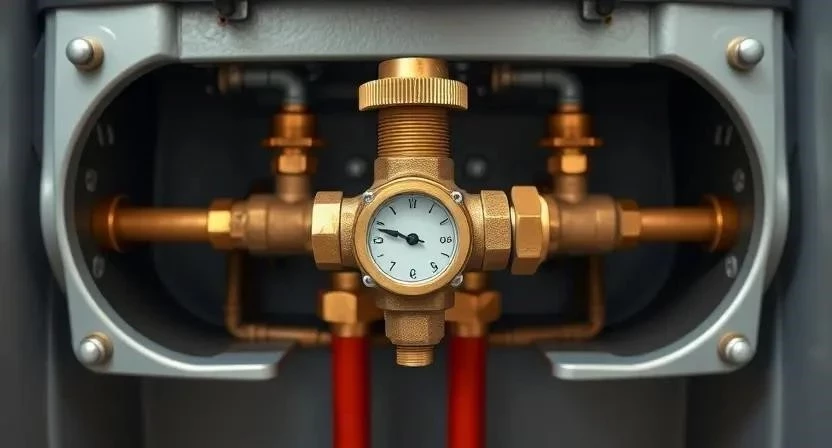

- Монтаж группы безопасности. Установка клапана сброса давления и манометра. (Время: 1.5 часа)
- Установка фильтра грубой очистки. Монтаж на «обратке» перед входом в котел. (Время: 1 час)
- Подключение контура отопления. Соединение подачи и обратки с магистралью радиаторов. (Время: 4 часа)
- Подключение контура ГВС. Монтаж труб холодной воды на входе и горячей на выходе. (Время: 3 часа)
- Установка запорной арматуры. Монтаж кранов на всех ключевых узлах для возможности ремонта. (Время: 2 часа)
- Монтаж расширительного бака. Подключение дополнительного бака, если система большая. (Время: 2 часа)
- Соединение всех узлов. Финальная пайка или затяжка всех соединений. (Время: 4 часа)
- Проверка герметичности. Опрессовка системы под давлением до запуска газа. (Время: 3 часа)
- Заполнение системы теплоносителем. Подача воды или антифриза в контур. (Время: 2 часа)
- Удаление воздуха. Спуск воздуха через краны Маевского в радиаторах. (Время: 2 часа)
- Первый запуск и настройка. Запуск горелки, проверка температуры и давления. (Время: 3 часа)
Однажды я забыл проверить уровень при навеске котла, и пришлось переделывать крепления, чтобы избежать перекоса труб. Теперь я трачу на этот этап больше времени, но зато сплю спокойно.
Важные технические нюансы
При пайке полипропилена строго соблюдайте температурный режим — перегрев трубы приведет к сужению внутреннего прохода. Подбирайте диаметр труб так, чтобы не было «узких мест»: от котла до первого разветвления диаметр должен быть максимальным. Помните о совместимости материалов: если используете медь и пластик, применяйте только специальные переходные фитинги. Давление в системе должно быть стабильным, обычно в пределах 1.2–2 бар.
Частые ошибки новичков
Даже опытные мастера иногда ошибаются. Я однажды поставил дешевые китайские прокладки, и через неделю обнаружил капли воды на стыке — теперь только проверенный бренд.
- Перепутанные направления потоков (подача вместо обратки).
- Отсутствие фильтра грубой очистки, что ведет к засорению теплообменника.
- Неправильный монтаж расширительного бака (без воздуха в подушке).
- Использование низкокачественных уплотнителей и дешевых прокладок.
- Отсутствие запорных кранов на входе и выходе, что делает ремонт невозможным без слива всей системы.
Расчет стоимости обвязки
Стоимость зависит от материала труб и сложности схемы. Своими руками можно сэкономить существенно, но только если у вас есть инструмент.
Таблица 3. Сравнение затрат на монтаж
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и фитинги | 12 000 | 12 000 | 0 |
| Аренда инструмента | 2 000 | 0 (у мастера свой) | -2 000 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Пусконаладка | 0 | 5 000 | 5 000 |
| 14 000 | 32 000 | 18 000 |
Уход и обслуживание после завершения
После запуска система требует внимания. Регулярно проверяйте давление по манометру. Я всегда проверяю давление в системе каждые две недели в первый месяц работы. Удаляйте воздух из радиаторов, если слышите бульканье. Раз в год обязательно чистите фильтр грубой очистки от шлама. Первую серьезную техническую проверку рекомендую провести через 6 месяцев эксплуатации, чтобы подтянуть соединения, если это необходимо.
Альтернативные варианты обвязки
Выбор материала влияет на долговечность и стоимость. Мне больше всего по душе медь за её долговечность, хотя полипропилен куда доступнее и проще в монтаже. Готовые коллекторные узлы экономят время, но индивидуальная сборка позволяет идеально подогнать систему под ваши размеры.
Таблица 4. Сравнение материалов для обвязки
| Критерий | Полипропилен (ППР) | Металлопластик | Медь |
|---|---|---|---|
| Срок службы | 25-50 лет | 30-50 лет | 50-100 лет |
| Сложность монтажа | Низкая | Средняя | Высокая |
| Стойкость к коррозии | Абсолютная | Высокая | Высокая |
| Цена материалов | Бюджетно | Средне | Дорого |
| Тепловое расширение | Высокое | Среднее | Низкое |
Меры безопасности
Работа с газовым оборудованием требует предельной осторожности. Обязательно используйте перчатки и защитные очки при резке труб. При работе с химическими герметиками обеспечьте хорошее проветривание помещения. Категорически запрещено проводить сварочные работы вблизи газового ввода. Проверяйте электробезопасность подключения котла, используйте заземление. Если почувствовали запах газа — немедленно перекройте кран и вызовите службу 104.
Ответы на часто задаваемые вопросы (FAQ)
1. Можно ли менять диаметр труб в обвязке?
Да, но только в сторону увеличения при удалении от котла или уменьшения при переходе на радиаторы. Сужать трубу непосредственно на выходе из котла нельзя.
2. Нужен ли дополнительный насос?
В двухконтурных котлах насос встроен. Дополнительный нужен только при очень большой площади дома или наличии сложной системы теплого пола.
3. Как выбрать группу безопасности?
Ориентируйтесь на максимальное давление вашего котла. Обычно достаточно стандартного набора: воздухоотводчик, манометр и предохранительный клапан на 3 бара.
4. Что делать, если котел выдает ошибку давления?
Проверьте герметичность соединений. Если утечек нет, долейте теплоноситель через filling-кран до отметки 1.5 бар.
5. Как часто чистить фильтр?
Рекомендую делать это один раз в год, перед началом отопительного сезона.
6. Можно ли использовать старые трубы?
Крайне не рекомендую. Старые трубы могут иметь внутренние отложения, которые забьют новый теплообменник котла.
7. Какой бак выбрать для системы?
Объем бака зависит от общего количества воды в системе. Обычно берут бак, объем которого составляет 10% от объема теплоносителя.
