Как подключить карточный выключатель

Как экономить электроэнергию при работе бойлера, компьютера и кондиционера

При работе таких приборов, как бойлер, компьютер, кондиционер также можно соблюдать рекомендации по экономии электроэнергии:

установка душевой кабины вместо ванны при использовании электрического бойлера для нагревания воды;
покупка прибора с таймером, контролирующим процесс нагрева воды;
использование приборов с режимом энергосбережения (компьютер, кондиционер, бойлер в энергосберегающем режиме);
эксплуатация компьютеров, которые не имеют высокой мощности (видеокарта, мощный процессор, видеомонтаж). Энергосберегающие приборы потребляют более маленький расход электричества;
работа кондиционера должна осуществляться только в закрытом помещении;
современные модели кондиционеров представлены с характеристиками энергосбережения и самостоятельного отключения при их постановке на таймер, поэтому их лучше всего устанавливать в целях экономии энергии.

Кстати, отличный выбор климатической техники в этом магазине millimetr.ru Там вы найдете огромный ассортимент товаров лидирующих производителей в области климатической техники!

Если «автомат» в подъезде, а счетчик в квартире

Довольно распространенная ситуация. Щиток может быть организован аккуратно, с подписанными квартирами, или беспорядочно (чаще всего).

В таком случае, определить принадлежность автомата можно лишь визуально, проследив путь провода. На практике — это сделать нереально — провод просто уходит в общий канал.

Вы можете отключить электроэнергию в квартире у соседей, вызвав конфликтную ситуацию. К тому же, такой способ (без предупреждения) может вывести из строя электроприборы, или уничтожить информацию на персональном компьютере.

Правильнее будет вызвать электрика из обслуживающей компании, и попросить точно идентифицировать ваш автомат защиты. После чего, постарайтесь своими силами изготовить информационную табличку с номерами квартир (хотя это — прямая обязанность энергетиков).

Значение тока срабатывания не имеет значения: это не защитное устройство — а простой выключатель. Главное, чтобы параметр был не ниже, чем на защитном автомате в подъездном щитке. С помощью этого выключателя вы всегда сможете обесточить квартиру для проведения работ, или просто уезжая на длительный срок.

Корректное использование электроприборов

Можно не только устанавливать специальные приборы для экономии электричества, но и рационально использовать бытовую технику:

Бытовая техника	Правила использования
Холодильник	Устанавливайте холодильник вдали от отопительных систем: батарей, плиты или духового шкафа. Регулярно размораживайте холодильник и проверяйте на герметичность дверцы.
Пылесос	Своевременно очищайте мешок или контейнер для сбора пыли. Забитый мусором, шерстью или волосами пылесос потребляет в разы больше электричества. К тому же перегрев двигателя может привести к его поломке.
Электрическая плита	Не разогревайте электрический духовой шкаф заранее, используйте остаточное тепло от конфорки. Она сохраняет тепло еще в течение 10-15 минут после выключения.
Стиральная машина	По возможности используйте режим быстрой стирки или с невысокой температурой. Правильно выбирайте режим работы и не перегружайте барабан. Своевременно очищайте фильтр для мелкого мусора, потому что его засорение может привести к перегреву и поломке двигателя.

Некоторые электроприборы, например, стиральная машинка, накручивают до 20% от всего объема электроэнергии, которую потребляют в доме за месяц. Используйте технику правильно, и сумма оплаты в квитанции снизится.

Зачем выполнять отключение?

Как мы уже сказали, отключать электричество необходимо в двух случаях:

Если Вы решили заменить электропроводку в квартире либо осуществить ремонтные работы, к примеру, когда нужно разобрать выключатель света.
На время отпуска, если Вам необходимо оставить квартиру без присмотра. Лучше обезопаситься и отключить свет до приезда.

И в первом и во втором случае Вам необходимо в подъезде открыть этажный щиток и найти тот автомат, который обслуживает Вашу квартиру и который соответственно нужно отключить. Как это правильно сделать, читайте дальше!

Важно! Чтобы на время отъезда не нужно было полностью отключать холодильник, котел отопления либо сигнализацию, рекомендуем сделать так называемые неотключаемые линии в щитке. Подробнее об этом мы рассказали в статье: https://samelectrik.ru/dlya-chego-nuzhny-neotklyuchaemye-linii-v-shhite.html.

Особенности установки картоприемных выключателей

Оптимально, если предназначенные для управления электропитания бытовых подсетей карточные устройства будут рассчитаны на напряжение 220В и 30А силу тока. Это позволит выключателям безопасно выполнять коммутацию тока сетевой группы, к которой подключаются наиболее энергоемкие бытовые приборы.

При меньших рабочих характеристиках, но при потребности управления сетевыми группами с многочисленными энергопотребителями нагрузка на энергосберегающий выключатель окажется слишком высокой.

Например, среди бытовых приборов, развивающих повышенную нагрузку на электросеть, можно выделить стиральную машину, сплит-систему и электрочайник. Поэтому модели картоприемных коммутаторов, рассчитанные на ток силой менее 30А, следует оборудовать дополнительным пускателем.

Установку картоприемника важно выполнять более ответственно, чем клавишных выключателей

Особое внимание уделяется порядку подключения проводки к контактам. На изображении — выключатель, сборка которого рассмотрена ниже

Установочная конструкция картоприемника образована двумя основными элементами – основным корпусом (механизмом) устройства и монтажной рамкой. Корпус основного механизма картоприемных устройств некоторых марок комплектуется съемной декоративной вставкой. Рассмотрим порядок монтажа карточного выключателя на примере модели Schneider Electric:

подцепив отверткой декоративную вставку на корпусе механизма, снять ее. Вывинтить два крепежных винта;
демонтировать рамку и крышку;
закрепить провода электролинии, вставив их зачищенными от оплетки концами в соответствующие схеме контактные зажимы, подтянуть винтами;
вставить корпус в полость монтажной коробки. В зависимости от используемого типа монтажной коробки либо затянуть двумя винтами распорные лапки, либо ввинтить два самореза (*);
поставить рамку. Выставить крышку, смещая ее по рамке сверху-вниз до сцепления выступов-фиксаторов;
закрутить два винта, поставить декоративную накладку.

Установка карточного устройства ведется в пластиковые монтажные коробки, рассчитанные под распор лапками (ГОСТ 8594-80) или под крепление винтами самонарезающими. В любом случае закручивание винтов осуществлять поочередно и постепенно.

Карточный энергосберегающий выключатель в жилом доме

В быту наиболее удобно использовать картоприемное устройство пассивного типа: не требует программирования; идентичные карты; допустимо применение самодельных карт (например, картонных) подходящего размера. Как вариант, можно не забирать карту с собой – положить или повесить ее рядом с выключателем, тогда ключ-карта не потеряется и не будет забыта где-то вне дома.

Локальная электросеть под управлением карточного выключателя должна содержать автоматические выключатели, контролирующие работу сетевых групп. Принцип интеграции автоматов-выключателей показан на изображении(+)

Для активных устройств и смарт-выключателей понадобится четкое распределение ключ-карт по уровню доступа: основные (активирующие все энергетические подсистемы) карты – для хозяев дома; ограниченные (активирующие некоторые точки электропитания) карты – для обслуживающего персонала (уборщицы, садовники и пр.).

Каждая активная карточка проходит программирование в специальном приборе под уровень доступа, затем маркируется для визуального распознавания.

Следует учесть, что однажды хозяин позабудет свою активную ключ-карту вне дома, а иного способа запустить электроснабжение жилья попросту нет. Поэтому кроме карт основного доступа, носимых домочадцами с собой, в доме необходимо держать одну-две копии запрограммированных карт в качестве запасных.

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

контактор модульный Если использовать простейшую схему мастер кнопки, то в щиток устанавливается контактор (его параметры зависят от общей нагрузки на управляемых электрических ветках питания). На него подается ноль и фаза, которая пропускается через УЗО и направляется в двухпозиционный выключатель-размыкатель, а затем возвращается в контактор. В зависимости от количества полюсов, к нему можно подключить 1-3 и более веток питания.

Если перевести выключатель в положение «Выкл.», сработает контактор, в котором произойдет размыкание цепи. Все запитанные от него электроприборы окажутся обесточенными. При включении выключателя электромагнитное реле снова сработает и вернет питание на подключенные ветки.

Принципы домашнего энеросбережения

До 90-х наибольшим числом бытовой техники оснащались городские квартиры. Для загородных домов у местных энергосетей попросту не хватало мощностей – даже холодильник работал с перебоями.

Да и доступной бытовой электротехники в те годы было немного – телевизор, холодильник, стиральная машина, пылесос, стереомагнитола и радиоприемник.

Наконец, стоимость электрического киловатта в то время была низка – оставленные включенными лампа в комнате или приемник радио лишь незначительно повышали сумму оплаты электроэнергии.

Использование ключ-карты для активации и прекращения электроснабжения домовых точек питания дисциплинируетдомочадцев, способствуя наилучшему снижению энергозатрат. Оставленные включенными приборы в пустом доме – бесцельный расход средств

Ритм современной жизни этого не позволяет, постоянно нет времени. Но желания платить за лишние киловатты, впустую потребленные «забытыми» гаджетами – его тоже нет.

ЧИТАТЬ ДАЛЕЕ: Руководство по монтажу электрического теплого пола под линолеум

Добиться экономии домашней электроэнергии позволяют карточные выключатели. Установив картоприемник подле входной двери остается лишь вынимать карту из него каждый раз, когда в доме больше никого не остается – все лишние энерголинии будут обесточены.

Разумеется, карточное электроустановочное изделие не способно решать, какие именно внутренние энергосети дома обесточивать. Однако его необходимо правильно интегрировать в сети домового электроснабжения.

Методы экономии электроэнергии в квартире

Легальные способы экономии электроэнергии в квартире более подробно рассмотрены ниже:

замена старых лампочек на светодиодное освещение нового поколения, так как такие конструкции потребляют более меньшее количество энергии;
необходимо исключить постоянную работу телевизора, другой техники, когда ими никто не пользуется, так как электроэнергия потребляется, но не приносит пользу;
замена больших люстр на небольшие светильники и точечные бра;
своевременное выключение света перед уходом из дома;
использование переносок, удлинителей способствует увеличению расхода электроэнергии, поэтому их необходимо применять только в случае острой необходимости;
бытовые приборы в режиме ожидания потребляют небольшое количество электроэнергии, поэтому этот факт также важно учитывать при попытке найти хороший способ сэкономить;
загрузка стиральной машины в соответствии с рекомендациями, приведенными в инструкции, так как ее перегрузка вызывает большой расход электроэнергии;
приобретение специальных тепло отображающих экранов для техники, которые экономят расход энергии и сохраняют оптимальную температуру в помещении, что важно в зимнее время года;
утепление окон, лоджии, балкона в квартире;
утепление полов (если в квартире есть возможность осуществить данную затею);
правильное расположение и применение электроприборов на кухне (холодильник нельзя ставить рядом с электроплитой, в качестве подогрева лучше всего применять микроволновую печь, а вместо электрочайника использовать термопот с функциями термоса).

Одним из эффективных способов экономии являются многотарифные счетчики, которые считают электроэнергию по сниженному тарифу (к примеру, стирку или же мойку посуды в машинах можно отложить на вечернее время и так сократить расход электроэнергии).

Еще один способ экономии установка диммера (регулятора мощности в светодиодных лампах) или же установка датчиков движения отключающих автоматически свет, когда в помещении никого нет.

Современным методом является использование умных розеток («смарт), которые вставляются в обычный разъем и потребляют значительно меньше энергии. Инновационная разработка «умный дом» позволяет управлять всеми электроприборами дистанционно. Такая услуга стоит недешево, но быстро окупается.

Нелегальные способы, которые экономят электричество:

установка магнитов на электросчетчик (сматывание показаний в обратную сторону при исключении прибора из общей сети электроснабжения);
установка новой электрической разводки, так как были замечены потери мощности при алюминиевой проводке;
работа приборов в обход счетчика, что не способствует отображению реальных показаний прибора.

Вышеуказанные способы являются незаконными, поэтому их использование карается административной ответственностью (проведение проверок специалистами, составление акта, протокола и назначение штрафов).

Поэтому такие методы не помогут сэкономить, а наоборот увеличат расходы семейного бюджета в несколько раз. Лучше всего использовать легальные способы и не попасть в разряд мошенников обманывающих государство.

Принципы домашнего энеросбережения

Сегодня ситуация иная: в каждом доме-квартире электроприборов не мало. Одно дело следить за пятью-шестью домашними потребителями электричества вроде телевизора или комнатной лампы. Совсем другое – пытаться отследить 20 и более устройств, регулярно подключаемых к электросети.

Как безопасно обесточить квартиру

Рассмотрим типичный вариант правильной разводки электроэнергии в многоквартирном доме.

Помимо общих требований электробезопасности, существуют чисто меркантильные требования компании энергосбыта. Они направлены на то, чтобы пресечь несанкционированный (точнее неучтенный) отбор электроэнергии. В этой связи, между автоматом ввода в квартиру и электросчётчиком, не должно быть точек доступа для подключения.

На практике это выглядит так:

В подъезде установлен щиток общего пользования с автоматами защиты или плавкими предохранителями (пробками) для каждой отдельной квартиры. После автомата располагается прибор учета, контактная колодка которого опечатывается представителем энергокомпании. Если счетчик и автомат расположены за пределами квартиры – незаметно подключиться «в обход» не получится. Практически вы сможете отключить счетчик электроэнергии, но для несанкционированного отбора придется тянуть кабель в квартиру.

По идее, в щитке должна быть информация о том, какой прибор учета или автомат защиты относится к вашей квартире. Как минимум из соображений безопасности (при аварии или поражении человека электротоком), да и просто для удобства снятия показаний счетчика.

Если ваш подъездный щиток выглядит именно так — вопрос: «как отключить свет в квартире?» решается переводом нужного автомата в режим «выкл». К сожалению, на практике многие подъездные щитки выглядят так:

Свой прибор учета вы можете идентифицировать по серийному номеру (он указан в договоре на поставку электроэнергии). Затем необходимо визуально проследить, какой провод выходит от счетчика к автомату защиты (или предохранителю). Если это возможно — вам повезло. Вы просто отключаете автомат или выкручиваете пробку.

Какие устройства защиты можно встретить в подъездных щитках:

Классический современный автомат, срабатывающий на превышение силы тока.На корпусе есть отметки о положении клавиши и цветовая индикация: «вкл» (красный или значок I) и «выкл» (зеленый или значок О).
Классическая «пробка» — плавкий предохранитель в керамическом корпусе.Отключение подачи электроэнергии производится простым выкручиванием предохранителя из гнезда. Иногда это сделать тяжело — резьба может прикипеть к патрону.Заодно и проверите, не установлен ли вместо предохранителя так называемый жучок из проволоки.
Автомат защиты, пришедший на смену устаревшего керамического предохранителя (так называемые пробки).Посадочное гнездо выполнено точно так же, как и на «пробке» (резьба и центральный контакт), вместо предохранителя внутри расположен механизм, срабатывающий при превышении номинального значения силы тока.Для отключения необходимо нажать на маленькую красную кнопку. Учитывая общую ветхость конструкции, лучше после выключения еще и выкрутить автомат.

При такой схеме подключения, как правило, на каждом вводе в квартиру имеются два коммутационных устройства. Выключатель перед прибором учета (чаще всего без защитной автоматики), и автоматы (пробки) после счетчика. Первый коммутатор нужен для обслуживания электросчетчика, а с помощью второго собственно отключается электроэнергия в квартире.

Частные ошибки при установке

Главной ошибкой является пренебрежение установленными правилами.В частности использование для подключения переключателей вместо трехжильного кабеля, двухжильный. Стоит ли говорить, что это небезопасно, может повлечь печальные последствия.

Попытки собрать перекидной переключатель из обычных выключателей, при этом не имея достаточно, либо вообще без опыта в этой сфере. Заканчивается чаще всего безобидно, схема попросту не работает. Однако все может обернуться куда трагичнее, если не соблюдать банальных правил и нюансов, тем более без опыта.

Разрыв нуля. С легкостью может обернуться ударом током при банальной замене лампочки. Это связано с тем, что нулевой проводник разорван, в то время как на фазном присутствует электричество на постоянной основе, вне зависимости от положения клавиши переключателя.

Неправильная схема подключения. Самая опасная ошибка, которая может повлечь за собой целый ряд последствий. Среди которых удар током, выход из строя ламп, короткое замыкание и пожар.

Двухтарифные счетчики день-ночь

Счетчики электроэнергии бывают одно- и двухтарифные. Однотарифные не учитывают время суток, а двухтарифные собирают показания по расходу электроэнергии отдельно днем — с 7:00 до 23:00 — и отдельно ночью.

Те, у кого стоят двухтарифные счетчики, платят по-разному за расход электроэнергии днем и ночью, например, в Москве:

Если семья больше электричества тратит ночью, например, ставит таймер на стиральной и посудомоечной машинах, заряжает телефоны и ноутбуки по ночам, а днем почти не бывает дома, можно сэкономить с помощью двухтарифного счетчика. Например:

250 киловатт семья тратит в месяц;
1415 рублей нужно будет заплатить по однотарифному счетчику.

Если 150 киловатт из 250 семья расходует после 23:00, расчет будет таким:

651 рубль за 100 киловатт по дневному тарифу;
348 рублей за 150 киловатт по ночному тарифу;
999 рублей — итого.

С однотарифным счетчиком семья заплатит 1415 рублей в месяц, а с двухтарифным — 999 рублей и сэкономит в месяц 416 рублей.

Рассказывает Валентина, Челябинск:

— За месяц мы в среднем тратим 280 киловатт — это на семью из четырех человек. Мы живем в Челябинске, у нас двухтарифный счетчик день-ночь, электричество днем стоит 3,86 рубля за киловатт, а ночью — 2,2 рубля. В августе мы заплатили:

488 рублей за 126,5 дневного киловатта;

331 рубль за 150,5 ночного киловатта.

Итого 819 рублей. Если бы у нас стоял однотарифный счетчик, мы бы платили за всю электроэнергию по тарифу 3,36 и вышло бы 930 рублей. А с двухтарифным мы каждый месяц экономим по 111 рублей, за год получается 1332 рубля.

Расходы на установку счетчика не берем в расчет, потому что мы купили квартиру уже с двухтарифным счетчиком. При этом особо не следим за тем, чтобы стирать вещи или заряжать телефоны ночью. Стираем, пылесосим и включаем свет, когда нужно, но само собой получается, что чаще мы делаем это ближе к ночи.

Чтобы экономить больше, можно ставить стирку вещей по таймеру на ночь и так же делать с посудомойкой, если она есть. А еще — заряжать ночью телефоны, ноутбуки, умные часы и все другие устройства.

Но двухтарифный счетчик может привести к переплате, если семья тратит днем больше электроэнергии, чем ночью. Посчитаем на примере семьи из Москвы.

Еще нужно учесть стоимость установки двухтарифного счетчика. В Москве замена счетчика обойдется в 4150 рублей. Если считать, что с новым счетчиком семья в месяц будет экономить по 415 рублей, его установка окупится через 10 месяцев.

Замена счетчика на двухтарифный — цена Мосэнергосбыта

Критерии выбора контактора

Не стоит самостоятельно выбирать контактор – это задача для электрика высокой квалификации, у которого есть опыт работы с этим видом коммутационных устройств. И сложность тут не только в том, чтобы правильно рассчитать параметры, но и в выборе производителя.

Контакторы – это недешевое оборудование, поэтому часто на этапе закупки подрядчик или заказчик хотят сэкономить. В результате приобретается модель низкого или среднего ценового сегмента. При включении они издают громкие щелчки, во время работы могут гудеть при залипании контактов, а ресурс их ниже. Лучше сразу купить надежный контактор, который полностью окупит себя во время эксплуатации.

Критерии выбора:

Номинальный ток, напряжение – электрик рассчитывает параметры тока в коммутируемой цепи с учетом нагрузок от каждой точки потребления, поправочных коэффициентов, пусковых скачков;
Число полюсов – определяет количество фаз и коммутируемых электрических цепей;
Напряжение электромагнитной катушки – в большинстве случаев в квартирах, частных домах, офисах используются модели с напряжением 220В.

Опытный электрик учитывает некоторые дополнительные параметры, в том числе, класс контактора (от него зависит ресурс коммутатора), степень защиты и т.п.

Выключить весь свет одной кнопкой

У многих функция «отключение всего света одной кнопкой» плотно ассоциируется с умным домом, так как это самый понятный его элемент. Самый простой сценарий — это выключить весь свет сразу при уходе из дома. Для того, чтобы сделать себе такую возможность, система Умный Дом совершенно не нужна, всё можно сделать гораздо проще.

Для этого нужно в электрощиток поставить контактор, который по внешнему сигналу будет отключать свет квартиры или дома. При желании можно поставить контактор ещё и на отключаемые розетки (вот отдельная статья на эту тему).

Контактор, он же пускатель — элемент, который ставится на DIN рейку и позволяет по управляющему сигналу включать и выключать мощную нагрузку. Вот, например, контактор ABB EN20-20N-06.

Стоит порядка 2.5 тысяч рублей, управляет током до 20 ампер, чего, как правило, достаточно для света небольшой квартиры. Удобный плюс — наличие на нём переключателя для того, чтобы вручную его включить или выключить.

Вот вариант ABB EN25-40N-06 для трёхфазной сети, такой же контактор с четырьмя полюсами коммутации:

Максимальная мощность коммутации каждой из 4-х групп контактов 25 ампер. Такого контактора вполне достаточно в большинстве случаев, чтобы полностью отрубить весь свет квартиры или загородного дома с трёхфазным питанием.

На верхние контакты подаётся ввод питания, с нижних оно идёт на освещение

Можно наоборот, не важно. На контакты А1 и А2 надо подать управляющее напряжение

У контакторов ABB есть модели с управляющим напряжением 24, 48, 110, 230 и 400 вольт постоянного или переменного тока.

У всех других производителей вы тоже без труда найдёте аналогичные контакторы. Лучше искать с переключателем на корпусе: дороже, но удобнее.

При работе с промышленным контроллером, который обычно напряжение на выходах 24 вольта, лучше использовать контактор с управляющим напряжением 24 вольта. Если контроллера и какой-либо автоматики нет, то удобнее использовать питание 230В.

Кстати, большинство контакторов нормально-открыты, то есть, при отсутствии управляющего напряжения цепь разомкнута. Есть контакторы с нормально-замкнутыми контактами, на них надо подать напряжение, чтобы они разомкнулись, но они попадаются реже.

Ещё один вариант — импульсные реле, на которые надо подавать не управляющее напряжение, а короткий импульс (ABB E290). Можно использовать моностабильные клавишивы ключателя. Один раз нажали — включилось, ещё раз нажали — выключилось. Это даст нам возможность управления импульсными реле с нескольких мест.

Более интересный вопрос в том, как управлять функцией «выключить всё».

READ Как подключить радар без разрешения абонента

Описание «волшебных коробочек» экономящих электроэнергию

Умные счетчики, которые были учреждены законодательством, в народе называют «волшебными коробочками» из-за возможности самостоятельной передачи данных в инспектирующие службы и автоматического отключения электроэнергии в случае системной неуплаты.

Показания на приборе отсутствуют, а «волшебная коробочка» при включении в сеть отображает 6–7 режимов с визуализацией цифр. При этом многие потребители сомневаются в точном алгоритме работы таких устройств.

Стоимость установки такого счетчика составляет в среднем 6000–15000 тысяч рублей. Алгоритм работы прибора требует тщательного изучения, так как большинство потребителей так и не освоили принцип его действия и получение данных без снятия показаний по счету.

Какие вещи чаще всего воруют*

Технику и ювелирные украшения — в любой стране есть скупки, где не зададут лишних вопросов о происхождении товара и не спросят никаких документов.
Деньги.
Банковские карты — добыча самых продвинутых воров, умеющих выводить деньги со счёта.
Документы — воры, специализирующиеся на краже документов, как правило, занимаются вымогательством. Без паспорта жертва не сможет улететь домой, а в состоянии стресса сообразить, как восстановить документы в чужой стране, может далеко не каждый. Воры пользуются замешательством, выходят на связь и предлагают вернуть паспорт. Разумеется, за вознаграждение.

* По данным опроса, проведённого среди подписчиков Ostrovok.ru в конце 2018 года.

Предупреждён — значит вооружён. Ниже подробно разберёмся, как избежать потерь и быть готовым на тот случай, если что-то пошло не так.

Что такое контактор, и зачем он нужен в схеме подключения мастер кнопки

У многих может возникнуть вопрос – зачем усложнять, ведь можно просто напрямую использовать общий выключатель или даже автомат. Проблема в том, что автомат, если и будет соответствовать по мощности нагрузке на управляемых ветках питания, не рассчитан на работу в режиме выключателя, и быстро выйдет из строя. Кроме того, он устанавливается в щитке, а значит, что каждый раз для обесточивания объекта придется направляться к нему.

Использовать напрямую обычный двухпозиционный выключатель тоже нельзя. Это обусловлено тем, что он не рассчитан на высокие нагрузки – максимум 10-16 Ампер. Если он постоянно будет работать в условиях повышенных нагрузок, то тоже быстро выйдет из строя или даже расплавится, что может привести к возгоранию.

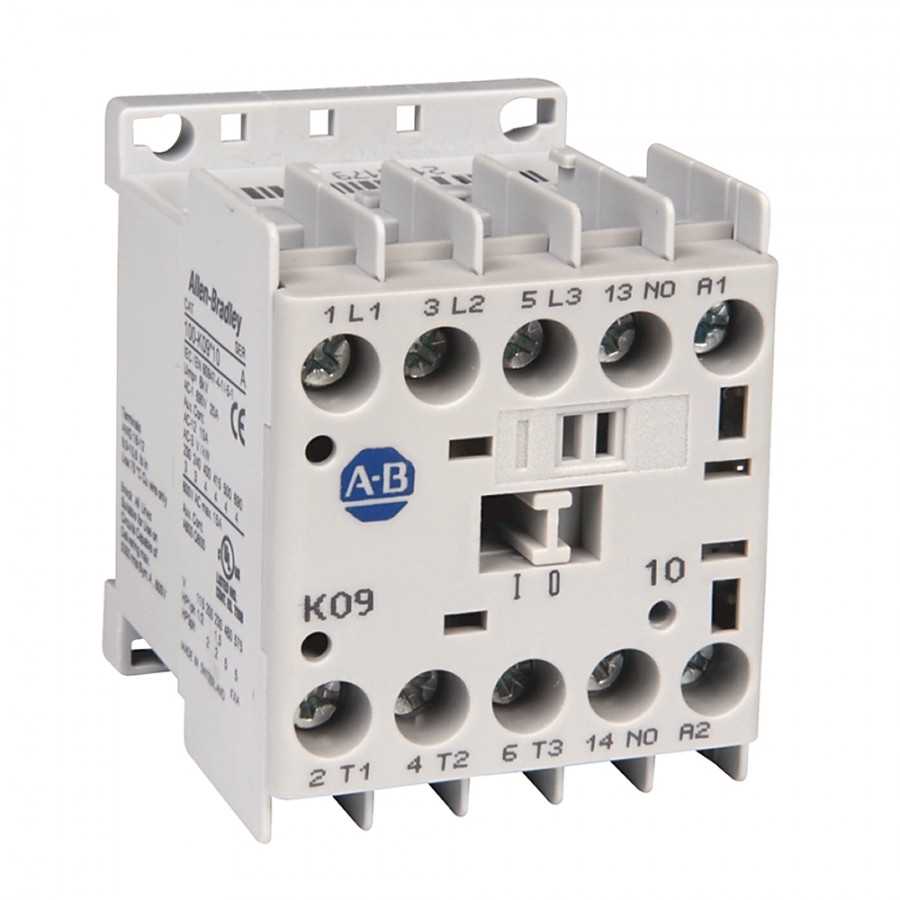

Контактор – это специальное электромагнитное реле, которое предназначено для работы в силовых электрических цепях с высокими нагрузками. Его выбор – задача для опытного электрика, который правильно рассчитает общие нагрузки в цепи с учетом поправочных коэффициентов на пусковые токи. Таким образом, мастер кнопка – это выключатель без нагрузки, который управляет контактором, пропускающим ее через себя. Зачем это нужно?

контактор силовой

Безопасность – отсутствие рисков перегрева, возгорания;
Удобство – мастер выключатель можно установить в любом удобном месте, не нужно идти к щитку;
Практичность – можно обесточить все управляемые ветви питания одним нажатием.

Что такое мастер кнопка, и как она работает

Мастер выключатель – это система, которая состоит из следующих элементов:

Контактор – специальный электромагнитный размыкатель, предназначенный для дистанционного включения и отключения силовых электрических цепей. Устанавливается в щитке на DIN рейке;
Управляющий элемент – это может быть обычный двухпозиционный выключатель, считыватель бесконтактных ключей, карт, GSM или Wi-Fi модуль удаленного управления. Он взаимодействует с контактором, который в свою очередь замыкает или размыкает силовую электрическую цепь;
УЗО – устройство защитного отключения, обеспечивающее безопасность системы.

Особенности установки картоприемных выключателей

Установку картоприемника важно выполнять более ответственно, чем клавишных выключателей

Особое внимание уделяется порядку подключения проводки к контактам. На изображении – выключатель, сборка которого рассмотрена ниже

Рассмотрим порядок монтажа карточного выключателя на примере модели Schneider Electric:

подцепив отверткой декоративную вставку на корпусе механизма, снять ее. Вывинтить два крепежных винта;
демонтировать рамку и крышку;
закрепить провода электролинии, вставив их зачищенными от оплетки концами в соответствующие схеме контактные зажимы, подтянуть винтами;
вставить корпус в полость монтажной коробки. В зависимости от используемого типа монтажной коробки либо затянуть двумя винтами распорные лапки, либо ввинтить два самореза;
поставить рамку. Выставить крышку, смещая ее по рамке сверху-вниз до сцепления выступов-фиксаторов;
закрутить два винта, поставить декоративную накладку.
