Как подключить выключатель с подсветкой своими руками

Выключатель с подсветкой своими руками

Цепь подсветки можно собрать и установить самостоятельно. Особенно это актуально для выключателей старого образца – у них подсвечивающие цепочки отсутствуют, но есть достаточно места внутри для размещения элементов и достаточно площади на фронтальной панели для установки лампочки. На современных выключателях возникает проблема поиска места для установки светового излучателя, поэтому во многих случаях проще купить соответствующий аппарат. Но бывает сложно приобрести, например, трехклавишный включатель с подсветкой. Или нужен двойной выключатель с индикацией на каждую пару контактов. Поэтому цепь освещения придется делать самостоятельно.


Трехклавишный включатель с самодельной индикацией.

В основном проблема создания цепочки подсвечивания сводится к выбору схемы, расчету и подбору балласта.

Если выбрана схема с гасящим резистором, то он рассчитывается так:

  1. Определяется падение напряжения на балласте Uбал=Uсети-Uлампы. На открытом светодиоде упадет не более 3 вольт, поэтому для практических расчетов можно принять, что к резистору приложится все сетевое напряжение Uбал=310 вольт (надо брать амплитудное, а не действующее значение в 220 вольт). Для неоновой лампы надо руководствоваться напряжением зажигания, а оно составляет от десятков до сотен вольт. Если этот параметр для конкретной лампы неизвестен, надо задаться напряжением 150 вольт, и на гасящем элементе упадет Uбал=310-150=160 вольт.
  2. Выбирается рабочий ток излучающего элемента. Для светодиода можно выбрать Iраб=1..3 мА, для неонки – Iраб=0,5..1 мА.
  3. Сопротивление балласта будет равно Rбал=Uсети/Iраб. Если ток в миллиамперах, то сопротивление будет в килоомах.
  4. Мощность балластного резистора Pбал=Uбал*Iраб. Если в схеме не применен дополнительный диод, полученное значение можно разделить на два.

Если в качестве элемента гашения напряжения выбран конденсатор, то расчет производится по формуле С=4,45*Iраб/(U-Uд), где:

  • С – необходимая емкость в мкФ;
  • Iраб — рабочий ток светодиода;
  • U-Uд — разница между напряжением питания и падением напряжения на светоизлучающем элементе (напряжением зажигания неоновой лампы).

Выбирается ближайший стандартный номинал конденсатора. Желательно округлять в меньшую сторону, но следить, чтобы рабочий ток чрезмерно не уменьшился. В качестве диода можно применить любой полупроводниковый прибор) на обратное напряжение не менее 400 В (ток не играет решающего значения). Можно подобрать подходящий по габаритам из серии 1N400X.

Дальше надо просверлить отверстие в выбранном месте панели выключателя, вклеить светоэлемент, собрать цепочку индикации, подсоединить ее к клеммам коммутационного аппарата. После этого можно подключить выключатель с установленным индикатором на место и опробовать работу подсветки.

Применение схемы подсветки для индикации

Подсветка выключателя выполняет еще одну дополнительную полезную функцию – индицирует о работоспособности выключателя и исправности лампочки. Если подсветка работает, а свет не включается, значит, неисправен выключатель. Если подсветка не работает, следовательно, перегорела лампочка.

Любой из выше представленных вариантов схем можно применять для индикации исправности приборов или электрических цепей. Например, если подключить параллельно предохранителю, то в случае его перегорании индикатор засветится. Если в электроприборе нет штатного индикатора включенного состояния, то подключив индикатор сразу после выключателя, вы сможете всегда видеть, включен ли прибор. При монтаже в розетке (подключается параллельно токоподводящим проводам) Вы будете знать, находится розетка под напряжением, или нет.

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Как исправить проблему

Выключатель с подсветкой – это очень практичное устройство, облегчающее жизнь. Отказываться от него ради использования современных источников света не стоит. Чтобы не мигали лампочки из-за выключателя с подсветкой, можно воспользоваться одним из двух способов:

  • Увеличить балластное сопротивление дополнительной цепи;
  • Использовать резистивный или ёмкостный шунт.

В дополнительной схеме выключателя сопротивление (резистор) уже есть. Он установлен последовательно с неонкой или светодиодом. Если увеличить номинал резистора, то протекающий по ней ток будет еще слабее. Тогда конденсатор после выпрямительного моста драйвера не будет заряжаться полностью из-за естественных потерь.

Недостатком этого способа является сложность подбора номинала балластного сопротивления – если он будет слишком большим, то подсветка работать перестанет. Кроме того, это достаточно сложно технически. Надо иметь действительно золотые руки.

Простейшим резистивным шунтом является лампа накаливания мощностью в 40 Вт. Сопротивление ее холодной нити не более 100 Ом. Это меньше, чем входное сопротивление драйвера. Весь ток от подсветки пойдет через нее. Однако разные источники света в люстре – это очень некрасиво. Зато процесс шунтирования чрезвычайно прост.

Её может заменить резистор с номиналом 100 Ом для цепей с напряжением 250–400 вольт. Его устанавливают между фазным и нулевым проводом в клеммной коробке, от которой проложен кабель к коммутатору. Если до нее никак не добраться (например, она заклеена обоями), то резистор-шунт можно припаять к входным проводам люстры.

Недостатком способа является то, что шунтирующий резистор может нагреваться.

Ёмкостный шунт отнимает электричество у конденсатора, который является причиной мигания источников света. Только использовать надо не электролитический (имеющий полярность выводов) элемент, а масляно-бумажный, маркированный знаком ≈ и рассчитанный на напряжение 250–400 вольт. Его емкость не должна превышать 1 мкФ. Монтируется он точно так же, как резистивный шунт – между фазным и нулевым проводом.

К свечению обесточенных ламп приводит и неправильный монтаж. Например, если коммутируется нулевой провод, а не фазный. Кроме того, на интенсивность мерцания люминесцентных «экономок» влияет качество их изготовления. Лучше всего провести работы по шунтированию отключателя еще при его монтаже.

При подключении энергосберегающих или светодиодных ламп к выключателю с подсветкой лампы полностью не гаснут или мигают. В видео-обзоре предлагаем вам посмотреть варианты решения данной проблемы:


Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных лампочек на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

7 Мигает лампа – как избавиться от такой проблемы

Со временем возникают дополнительные проблемы – некачественный трансформатор, горящие «в половину силы» лампы, ухудшение их работы даже при выключенном состоянии. Разберемся, как справляться с такими ситуациями.

Такие устройства особенно удобны при выключенном свете – их можно легко найти в темноте

Решить эту проблему вполне себе можно, причем несколькими способами, отличающимися друг от друга сложностью.

Ниже предлагается несколько вариантов построить между светодиодной лампочкой и выключателем с подсветкой, так сказать, «дружбу».

  1. 1. Среди энергосберегающих/светодиодных ламп вкрутить в люстру лампу накаливания с последующим подбором мощности.
  2. 2. В случае со встроенными светодиодами и невозможностью установки лампы накаливания можно установить параллельно люстре конденсатор (его главные параметры: емкость – 0,22 мкФ, расчет на 630 В).
  3. 3. «Выкусить» цепь подсветки или вытащить светодиод/неоновую лампу. Выключатель будет полностью рабочим при этом.

    Можно вытащить подсветку из конструкции, если не хочется «мучений»

  4. 4. Вывод в подрозетник провода с «нулём» от щитка, отключение цепи подсветки от общей цепи с последующим подключением к «нулю». Подсветка горит всегда, лампы не моргают.

Все варианты, за исключением последнего, приводят к постоянному нагреву лампочки световой индикации выключателя, а это впоследствии может привести к её сгоранию.

7.1

Видео – Избавление от проблемы мигающих ламп

Температура цвета и цветопередача

Температуру цвета измеряют в Кельвинах, чем она выше, тем более холодным будет свет. Для дома подойдут модели со свечением в диапазоне от 2700 до 3000 Кельвинов, который дает желтый оттенок света. В описании на коробке такого температурного промежутка обычно указано “теплый белый” или “мягкий белый”.

Применение конденсатора

В качестве гасящего элемента можно применить конденсатор, он в отличие от резистора имеет не активное, а реактивное сопротивление, поэтому при прохождении через него тока на нем не выделяется тепло.

Все дело в том, что при движении электронов по проводящему слою резистора, они сталкиваются узлами кристаллической решетки материала и передают им часть своей кинетической энергии. Поэтому материал нагревается, а электрический ток испытывает сопротивление продвижению.

Совершенно другие процессы возникают при движении тока через конденсатор. Конденсатор в простейшем случае представляет собой две металлических пластины, разделенные диэлектриком, так что постоянный электрический ток через него течь не может. Но зато на этих пластинах может сохраняться заряд, и если его периодически заряжать и разряжать, то в цепи начинает течь переменный ток.

Подсветка выключателя


Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

  1. шунтирование резистором
  2. шунтирование конденсатором
  3. подключение подсветки отдельным проводом
  4. использование проходного выключателя
  5. демонтаж подсветки внутри выключателя
  6. включение параллельно светодиодной обычной лампочки

Как устроен выключатель с подсветкой

Устройство рассматриваемого выключателя с подсветкой практически не отличается от штатного аналога за исключением одной единственной детали – параллельно подключенного индикатора, работающего от сети 220 вольт. Он подсоединен к основным контактам. Принцип его действия состоит в том, что он коротит цепь (так что даже в положении «выключено» она не находится в полностью разомкнутом состоянии), но при этом питание осуществляется через спираль лампы.

При этом последняя не зажигается, так как еесопротивление значительно ниже, чем у лед-элемента с резистором (понижающимнапряжение) в переключателе. Как только переключатель переходит в положение«включено», нить накала закорачивается, ее сопротивление возрастает и токперестает поступать на светодиод – подсветка гаснет, а лампочка в люстресветит.

Выключатель с подсветкой состоит из следующихосновных элементов:

  1. Корпусс декоративной накладкой, в которой закреплены клавишные накладки.
  2. Входныеи выходные клеммы (количество определяется типом выключателя).
  3. Резистор.
  4. Индикатор.

Особенности

Верю в то, что вам уже приходилось лично видеть, или хотя-бы фото выключателя с подсветкой, ведь когда я еще был ребенком, у нас в квартире стояли такие выключатели. Старый такой, советский образец выключателя с подсветкой, у которого небольшая красная лампочка располагалась сверху, и была спрятана за матовым, едва прозрачным, пластиком. Судя по всему, идея была взята от бабушки и деда, ведь у них в доме были абсолютно такие же выключатели, или же их ставили в одно и то же время.

В любом случае, как показывает личный опыт – это весьма удобно. В то время о проходных выключателях никто не слышал, а потому посреди ночи приходилось по памяти ориентироваться в пространстве. Вернее, приходилось бы, ведь мне повезло, и в доме были такие вот выключатели. В полной темноте они давали достаточно света, чтоб понимать где вы находитесь, ну и собственно где находится выключатель.

Пошаговая инструкция по установке в выключатель подсветки

При выполнении работ с выключателем необходимо отключить подачу электроэнергии!

Неоновые лампочки бывают с цоколем и без цоколя, у которых выводы выходят прямо из стеклянной колбы. Поэтому и способ их монтажа несколько отличается.

Установка в выключатель неоновой лампочки с гибкими выводами

Как правило, длины выводов у неоновой лампочки (неонки) или светодиода недостаточно для непосредственного подключения к клеммам выключателя и поэтому их надо удлинить отрезком медного провода. Эля этих целей подойдет как одножильный, так и многожильный провод любого сечения. Соединение провода с выводом лучше всего выполнить пайкой.

Перед пайкой выводы неоновой лампочки и концы проводника необходимо зачистить от окислов и залудить с помощью паяльника припоем. Затем примкнуть на длину не менее 5 мм и пропаять припоем.

Затем место пайки и вывод неоновой лампочки нужно заизолировать, надев на них изоляционную трубку. Можно просто навить пару витков изоляционной ленты.

Для удобства пайки конец припаянного проводника формируется с помощью круглогубцев и закрепляется на вывод выключателя.

Клавиши или крышки настенных выключателей обычно делают из белой пластмассы и свет от неоновой лампочки (неонки) или светодиода хорошо через них проходит. Его достаточно для видимости клавиши выключателя в темноте. Поэтому сверлить отверстие в выключателе против места установки подсветки не нужно.

Далее ко второму выводу неоновой лампочки припаивается резистор, а к резистору еще один отрезок провода необходимой длины для подключения ко второму выводу выключателя.

На припаянный резистор тоже надевается изоляционная трубка или его изолируют изоляционной лентой. Конец вывода формируется в колечко и закрепляется на втором выводе выключателя.

Схема подсветки выключателя смонтирована, выключатель подключен к электропроводке, осталось только установить клавишу и работу можно считать законченной.

Установка в выключатель неоновой лампочки с цоколем

Использовать патрон для подсветки нецелесообразно, так как срок службы неоновой лампочки (неонки) больше срока службы выключателя, да и места в коробке мало. Поэтому целесообразнее присоединить цоколь к схеме с помощью пайки.

Для этого нужно снять с проводов изоляцию, залудить оголенные концы и сделать небольшие петельки. Затем припаять к местам пайки выводов лампочки на цоколе.

К проводу, отходящему от центрального контакта цоколя, на расстоянии 2-3 см припаивается резистор. Выводы резистора нужно укоротить и сделать на концах петельки для провода. Ко второму выводу резистора тоже припаивается провод.

Резьбовую часть цоколя и резистор необходимо заизолировать. Это можно сделать с помощью термоусаживающейся трубки, изолирующей ленты или предлагаемым мною способом.

Многие хорошо поливинилхлоридную (ПВХ) трубку, которую часто применяют для изоляции проводов. Чтобы отрезок трубки (кембрик) не сползал, внутренний диаметры должен быть чуть меньше, чем изолируемая пайка. Всегда возникают сложности с поиском кембрика подходящего диаметра.

Но если кембрик подержать минут 15 в ацетоне, то он делается эластичным и легко надевается на деталь, превышающую его внутренний диаметр в полтора раза. Так я изолировал в далеком прошлом лампочки в самодельной новогодней гирлянде.

После испарения ацетона, кембрик опять возвращает свой исходный размер и плотно обтягивает цоколь лампы. Снять кембрик уже невозможно, разве если повторно размочить ацетоном. Такой способ изоляции является аналогом термоусаживающейся трубки, только не требуется нагрева.

После проведения подготовительных работ подсветка размещается в коробке выключателя и подключается к его контактам.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

  • Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
  • Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
  • Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Правила подключения

Независимо от вида, установка выключателя с подсветкой происходит одинаково. Отличия лишь в паре нюансов.

Установка одинарного выключателя

Проще всего выполнить подключение одноклавишного (одинарного) выключателя с подсветкой. В первую очередь необходимо отключить электроэнергию и снять старый выключатель.

Для этого:

С помощью плоской отвертки снять клавишу.
Осторожно убрать декоративную накладку.
Открутить винты, соединяющие устройство с подрозетником. Вытащить его.
Ослабить крепления, отсоединить провода.

По окончании манипуляций на руках остается внутренность демонтированного выключателя

Ее выбрасывают или используют в качестве запасных деталей

По окончании манипуляций на руках остается внутренность демонтированного выключателя. Ее выбрасывают или используют в качестве запасных деталей.

Чтобы поставить новый выключатель света с индикатором/подсветкой, необходимо повторить перечисленные действия, только в обратном порядке:

  1. Вставить «внутренности» в подрозетник, не забывая прикрепить провода к контактам выключателя.
  2. Вкрутить болты.
  3. Установить декоративную рамку.
  4. Вставить клавишу.
  5. Включить электроэнергию для проверки правильности монтажа и подключения. Если работа сделана правильно, диод в подсветке засветится.

Монтаж и подключение выключателей с несколькими клавишами

Подключение двойного или тройного выключателя с подсветкой проводится примерно так же. Для установки конструкции с двумя клавишами понадобятся отвертка, бокорезы, наконечники и индикатор, с помощью которого определяют фазу.

Работа проводится так:

Как и в предыдущем случае, в первую очередь необходимо обесточить квартиру/дом. Далее начинается демонтаж старого устройства.
Снять клавиши и открутить винты. В подрозетнике останется три проводка. Один — приходящее питание, еще два — питание, уходящее к осветительному прибору.
Теперь, используя индикаторную отвертку, необходимо найти фазный провод, пометить его или просто запомнить

Действовать нужно крайне осторожно, потому что этот этап требует наличия напряжения в сети.
Обесточить сеть.
Провода зачистить от изоляции.
Взять новое устройство. В нем есть три контактные группы и пара проводов, идущих от подсветки.
С помощью измерительного прибора определить положение «Выкл.». Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов

Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

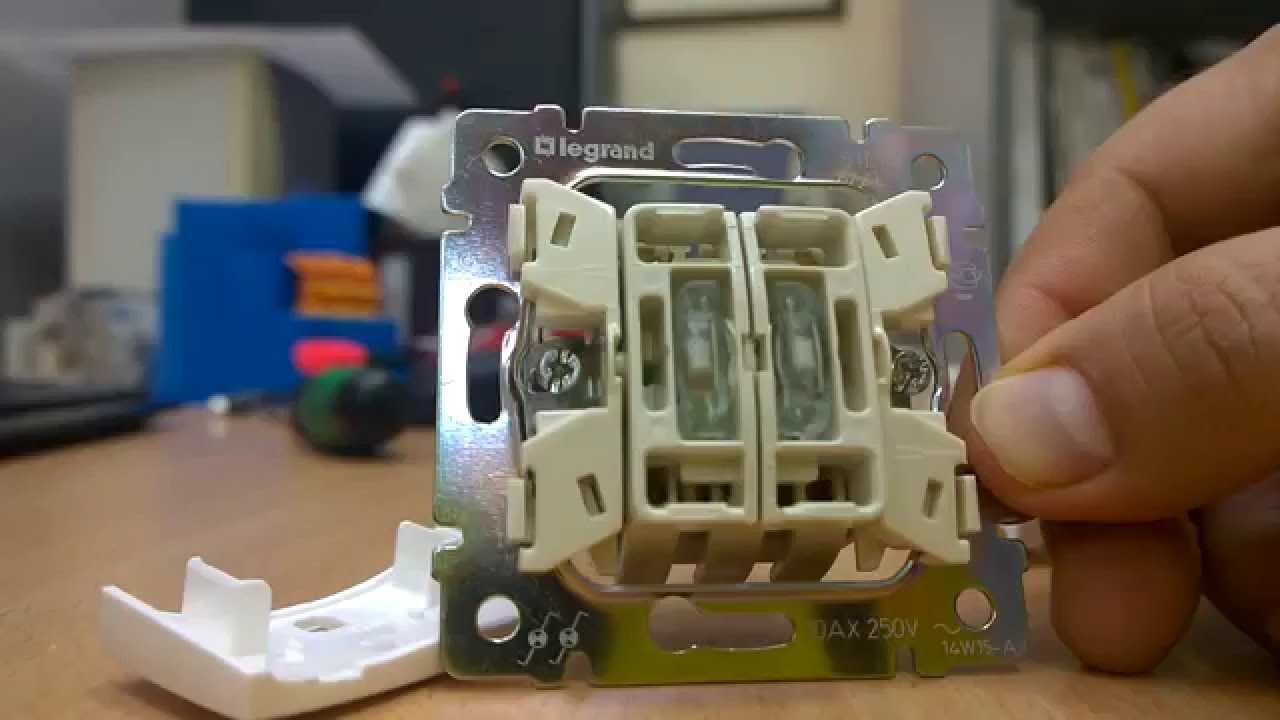

Обычно на проводках, исходящих от светодиода, есть специальные контактные пластины для винтов. Винт нужно открутить, приставить к пластинке и закрутить назад. Повторить действие для остальных контактов.
Фазный провод прикрепить к пластине, расположенной отдельно от остальных, винтом.
Провод, идущий к люстре, соединить с контактом и закрепить.
Последний провод закрепить под контакт, на котором нет пластин.
Проверить правильность подключения.
Вставить внутреннюю часть выключателя в монтажную коробку.
Закрепить винты.
Установить на прежнее место клавиши.

По окончании монтажа подключить электроэнергию и проверить работоспособность устройства.

При необходимости в управлении источником света с разных мест следует установить проходной/перекидной выключатель. Его основное отличие от классических моделей — наличие подвижного контакта. Если нажать клавишу включение/выключение, он перекинется с одного контакта на другой, запуская работу второй цепи.

Подключение проходного выключателя с подсветкой

Схема подключения проходного выключателя предельно проста. Два отдельных устройства устанавливаются с двух сторон цепи.

Для этого понадобится проложить трехжильный кабель к одному и к другому. При включении первого выключателя цепь замкнется, и лампа будет гореть. При включении второго свет отключится.

Схема и принцип действия подсветки с использованием светодиода

Если в осветительном приборе присутствуют светодиоды, подсветка самодельного выключателя вообще не будет работать из-за большого сопротивления светодиодного светильника. Определить характер проводников — где ноль, а где фаза — поможет обычная отвертка-индикатор или мультиметр.

Он может быть готовым к использованию и не требовать никаких действий для его подключения. КПД схемы не изменится, а светить будут сразу оба светодиода с одинаковой яркостью.

Проходной выключатель с подсветкой. Светодиод и диод в этой схеме подойдут любые. Происходит подсоединение светодиодной лампочки к выводам выключателя.

Исключение могут составлять лишь эксклюзивные модели от зарубежных производителей. Эта схема имеет недостаток, который касается процесса монтажа. Проверить правильность подключения. Видео: как подключить одноклавишный выключатель с подсветкой Монтаж и подключение выключателей с несколькими клавишами В обиходе часто используются выключатели на несколько клавиш.

Рекомендуем: Требования безопасности при измерении сопротивления изоляции

Как установить выключатель.

Откручиваем винты крепления выключателя к подрозетнику и вытаскиваем корпус прибора из стены. Монтаж каждого устройства полностью аналогичен описанному выше. Независимо от вида, установка выключателя с подсветкой происходит одинаково.

Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки. При монтаже в розетке подключается параллельно токоподводящим проводам Вы будете знать, находится розетка под напряжением, или нет. Схема представленного прибора не содержит в себе никаких сложностей.

Как подключить выключатель с подсветкой?

Схему подсветки выключателя на светодиоде можно устанавливать, если в светильнике используется лампочки накаливания. Сколько в светильнике ламп дневного света, столько и стартеров.

Конец вывода формируется в колечко и закрепляется на втором выводе выключателя. Поэтому вам можно не беспокоиться о том, что ваши расходы на электроэнергию вырастут, так как выключатели с подсветкой потребляют ее в очень малых количествах. Либо на освещение — когда становится темно, лампочка включится самостоятельно и наоборот.
(makel) Установка двойного выключателя с подсветкой + схема

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы


По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.


Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
