Как правильно подключить кондиционер к электросети своими руками

Подключение кондиционера к электросети — одна из тех задач, которые вполне по силам аккуратному домашнему мастеру. Главное — заранее понимать, какая нагрузка ляжет на проводку, какой кабель и защитные аппараты нужны, а также в каком порядке выполнять работы. Ошибки на этом этапе приводят к срабатыванию автомата, нагреву контактов и выходу из строя дорогостоящей электроники. В статье разберём, как правильно подключить кондиционер к электросети своими руками: от расчёта мощности до первого запуска.

Что нужно знать перед началом работ

Сплит-система состоит из двух блоков: внутреннего и наружного. Электрическая часть монтажа включает две задачи: подвести питание от щитка к одному из блоков и проложить соединительный кабель между ними. В большинстве моделей питание подаётся на внутренний блок, а наружный получает напряжение через межблочный кабель, но бывают схемы с питанием наружного блока. Точную схему всегда указывает производитель в инструкции и на наклейке возле клеммной колодки.

Перед работой обратите внимание на несколько моментов:

• Гарантия. Некоторые производители и продавцы требуют, чтобы монтаж выполнял сертифицированный специалист. Уточните условия до начала работ.
• Состояние проводки. В старых домах с алюминиевыми жилами и перегруженными линиями без модернизации не обойтись.
• Отдельная линия. Кондиционер не стоит подключать к общей розеточной группе, где уже работают чайник, стиральная машина или обогреватель.
• Холодильный контур. Прокладка трассы, вакуумирование и пуск фреона — отдельная часть монтажа, требующая специального инструмента. Электрику можно подготовить заранее.

Расчёт мощности и выбор кабеля

Первым делом найдите в паспорте потребляемую мощность и номинальный ток. Для бытовых моделей небольшой производительности нагрузка обычно составляет от 0,6 до 1,2 кВт, для более мощных — до 2–3 кВт. Пусковые токи кратковременно выше номинальных, поэтому запас по сечению и защите обязателен. Подробнее о реальном потреблении можно узнать в материале о том, сколько электроэнергии потребляет сплит-система.

Ориентировочные значения для медного кабеля с учётом запаса:

• для моделей до 3,5 кВт холодопроизводительности (так называемые «семёрки» и «девятки») — кабель ВВГнг-LS 3×1,5 мм²;
• для моделей средней мощности и длинных трасс — 3×2,5 мм²;
• для мощных систем (24 тыс. BTU и выше) — 3×2,5 мм², а при необходимости 3×4 мм².

Если вы сомневаетесь, берите ближайшее большее сечение: это недорого и надёжно. Алюминиевые жилы для подключения техники такого класса не рекомендуются. Для межблочной связи обычно применяют гибкий медный кабель КГ или ПВС с четырьмя жилами сечением 1,5 мм² (иногда 2,5 мм² — смотрите инструкцию). Количество жил также зависит от модели, поэтому сверяйте с маркировкой клемм.

Автомат, УЗО и розетка или прямое подключение

Для защиты линии нужен автоматический выключатель. Его номинал подбирается по току и сечению кабеля:

• для кондиционеров малой мощности — автомат C10;
• для моделей средней мощности — C16;
• для мощных систем — C20 и выше, если позволяет кабель.

Характеристика «C» подходит для техники с пусковыми токами. Дополнительно рекомендуется установить УЗО или дифавтомат с током утечки 30 мА: он защищает людей при повреждении изоляции. В частном доме полезно поставить и реле напряжения, ведь скачки в сети — частая причина поломки инверторных плат.

Что касается способа подключения, есть два варианта. Первый — через розетку с заземлением, рассчитанную на ток не менее 16 А, второй — прямое подключение кабеля к клеммам через отдельный автомат. Для мощных моделей и наружных блоков надёжнее прямое подключение: контакт в розетке со временем может нагреваться. Если выбираете розетку, ставьте качественную, с заземляющим контактом, и не пользуйтесь удлинителями и тройниками.

Инструменты и материалы

Заранее подготовьте всё необходимое, чтобы не отвлекаться на ходу:

• индикаторная отвёртка и мультиметр;
• стриппер или монтажный нож для снятия изоляции;
• набор отвёрток, плоскогубцы, бокорезы;
• перфоратор со штроборезом или шлифмашина для штробы;
• кабель-канал, гофротруба, подрозетники;
• автомат, УЗО, наконечники НШВИ, клеммники при необходимости;
• изолента или термоусадочная трубка, маркер.

Чтобы избежать путаницы, маркируйте жилы и клеммы. Это значительно упростит последующее обслуживание.

Пошаговая схема подключения

1. Обесточьте участок. Отключите вводной автомат, проверьте отсутствие напряжения индикатором. Только после этого начинайте работу.

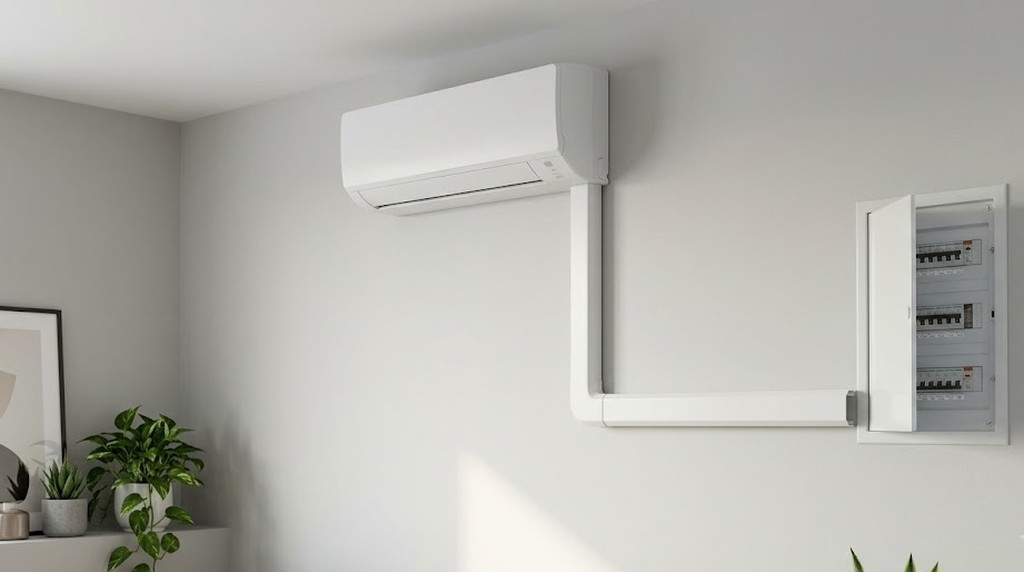

2. Проложите трассу. Определите путь кабеля от щитка до места установки. Кабель можно прятать в штробу или вести в кабель-канале. Углы и повороты выполняйте плавно, без перегибов.
3. Установите автомат и УЗО. Смонтируйте аппараты в щитке на DIN-рейку, подключите питающий кабель согласно маркировке: фаза (L), ноль (N), заземление (PE).
4. Подключите питание к блоку. Откройте крышку клеммной колодки, пропустите кабель через кабельный ввод и закрепите жилы винтами. Фазу, ноль и заземление подключайте к соответствующим клеммам.
5. Проложите межблочный кабель. Подсоедините жилы к клеммам внутреннего блока и такими же номерами — к клеммам наружного. Порядок номеров должен совпадать с обеих сторон.
6. Закрепите кабели. Оставьте небольшой запас, зафиксируйте стяжками и защитите от воздействия погоды.

Важные нюансы при подключении жил

Зачищайте изоляцию ровно на длину, нужную для клеммы, чтобы оголённый участок не торчал наружу. Для многожильных проводов используйте наконечники — это предотвратит расслоение жил и ослабление контакта. Затягивайте винты уверенно, но без чрезмерного усилия, затем слегка подёргайте провод: он не должен выходить из зажима. Скрутки в линии питания недопустимы; если нужно соединение, применяйте клеммники или сжимы.

Проверка и первый запуск

После завершения работ осмотрите все соединения, убедитесь, что крышки установлены, а кабели не пережаты. Далее:

• включите вводной автомат, затем автомат кондиционера;
• измерьте напряжение на клеммах: оно должно быть около 220–230 В;
• проверьте срабатывание УЗО кнопкой «Тест»;
• включите кондиционер с пульта и убедитесь, что наружный блок запустился, нет посторонних звуков и срабатываний защиты;
• через 15–20 минут проверьте нагрев кабеля и клемм: они не должны быть горячими.

Если во время пуска слышен треск, ощущается запах гари или автомат выбивает — сразу отключите питание и найдите причину. Не пытайтесь «поднять» номинал автомата, чтобы он не срабатывал: это путь к перегреву кабеля.

Типичные ошибки при самостоятельном подключении

• Недостаточное сечение кабеля. Тонкий провод греется, изоляция стареет, возрастает риск пожара.
• Отсутствие заземления. Корпус блока может оказаться под напряжением при пробое изоляции.
• Подключение через удлинитель. Дешёвые переноски не рассчитаны на длительную нагрузку.
• Неправильная нумерация клемм. Если перепутать жилы между блоками, плата может выйти из строя.
• Общий автомат на несколько потребителей. При одновременной работе техники защита будет срабатывать.
• Скрутки в линии. Со временем контакт ухудшается и нагревается.

Перед покупкой оборудования полезно изучить характеристики конкретной модели — например, в обзорах вроде сплит-системы Haier HSU-09HTM03/R2 указаны мощность и ток, которые пригодятся при расчётах.

Вывод

Чтобы подключить кондиционер к электросети своими руками, достаточно грамотно рассчитать нагрузку, выбрать медный кабель нужного сечения, установить отдельный автомат с УЗО и аккуратно выполнить соединения по схеме из инструкции. Работайте только при отключённом питании, проверяйте каждый этап и не экономьте на защитной аппаратуре. Если в доме старая проводка или вы не уверены в своих силах, лучше доверить электрическую часть специалисту — это дешевле, чем устранять последствия ошибки.
