Как подключить двухклавишный проходной выключатель

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.


Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

  1. Подключение фазных проводов.
  2. Подсоединение промежуточных электрокабелей.
  3. Подсоединение выходных электропроводов.
  4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

  • отвертку для плоского и фигурного шлицов;
  • монтажный нож для зачистки электропроводов;
  • бокорезы;
  • уровень;
  • гаечные ключи (необходимые для монтажа некоторых люстр);
  • пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

  • «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
  • «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Принцип работы

Внешний вид с наружной стороны у устройств такой же, как у привычных выключателей. Могут иметь одну, две или большее число клавиш.  Единственное различие – на них может наноситься знак из пары вертикальных треугольников.

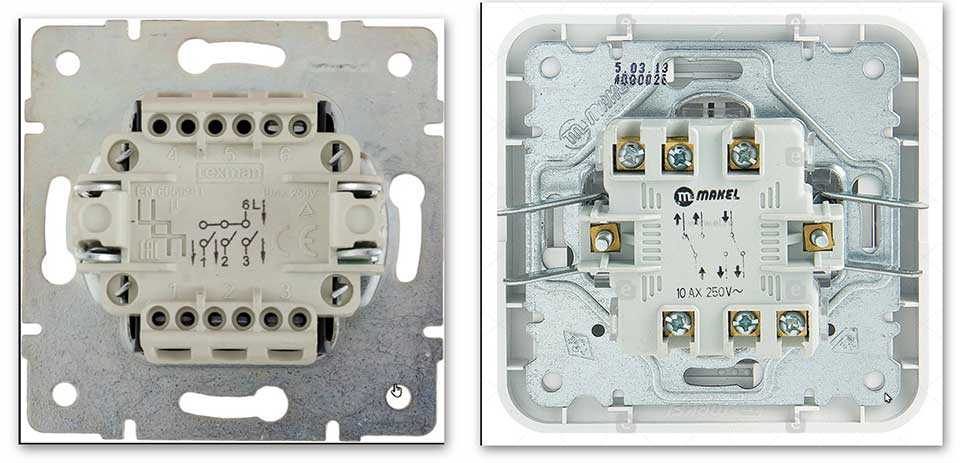

Основное отличие – организация контактной группы. Если посмотреть на внутреннюю сторону, можно отметить большее число нижних клемм. Если у простой модели имеется по одному входу и выходу для подсоединения проводов, то у проходной есть дополнительный выход. У обычного устройства цепь может находиться лишь в двух состояниях – замкнутом и разомкнутом. Проходная модель производит переключение с одного контакта на другой.

Смонтировать систему освещения с такими устройствами несложно, но в распредкоробке появится большое число проводов. Из неудобств можно отметить отсутствие четкой позиции для определения состояния (включен или нет). Поэтому, прежде чем заменять лампочки или выполнять другие манипуляции, для безопасности стоит выключить питающий автомат.

Такой выключатель можно применять и как обычный. Для своего прямого назначения устройства монтируют в количестве нескольких штук на один светильник. При одиночной установке выключатель будет работать стандартно, просто прерывая цепочку и выключая свет. Такое использование практикуется редко – проходная модель стоит дороже, и при эксплуатации ее как обычной теряется смысл переплачивать.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

  1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
  2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
  3. На лестничных маршах.
  4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
  5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену

Важно понимать, где и как будет установлено устройство

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе. Учтите следующие критерии:

Учтите следующие критерии:

Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
Количество кнопок: одна или две.
Наличие индикатора — есть или нет.
Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты

Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета

Подбирайте по дизайну комнаты, коридора и т.д.
Количество модулей — один или два.
Число постов — один или два.
С рамкой или без.
Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
Заземление — предусмотрено или нет.
Максимальный ток — от 2 до 100 А.
Серия — более 50 разных вариантов.
Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Рекомендации по выбору модели

При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

  • лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
  • качественные приборы не кажутся легкими;
  • пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Особенности монтажа

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце

Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп

Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

  1. Обесточьте помещение, в котором будете производить работы.
  2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
  3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
  4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
  5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
  6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
  7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
  8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
  9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
  10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

https://youtube.com/watch?v=KKiariXmqfw

И еще один пример — здесь:

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Схема подключения проходного одноклавишного выключателя

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий. Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд)

Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Инструкция по соединению проводов

samelectrik.ru

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.
