Как собрать сенсорный выключатель своими руками: описание прибора и схема сборки

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ

   Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.

   Реле подойдет буквально любое, с напряжением срабатывания от 6 до 12 вольт. Напряжение питания устройства от 6 до 14 вольт, потребление в холостом режиме почти нулевое. Сенсором служит специально прорезанный кусок фольгированного текстолита. Оба транзистора можно заменить на КТ315 или аналогичные. Диод из серии импульсных с напряжением от 100 вольт, можно также применить диод Шоттки. Резистор с сопротивлением 30 ом с мощностью 0,5 ватт.

   Устройство по принципу работы усилитель сигнала. при касании сенсора за счет сопротивления тело человека первый транзистор открывается, в результате чего, поступает напряжение на базу второго транзистора. С открыванием перехода второго транзистора, напряжение активирует реле, который в свою очередь замыкает цепь. К контактам реле последовательным образом подключена лампа накаливания на 220 вольт (мощность зависит от реле), контакты реле служат выключателем, одна из этих контактов подключается напрямую в сеть 220 вольт, к другому контакту подключена нагрузка, в нашем случае лампа на 220 вольт, второй контакт лампы подключают в сеть.

   Выключатель предназначен для сенсорного управления любой нагрузкой, независимо от мощности. Для питания маломощных нагрузок с низковольтным питанием, реле можно исключить, но тогда второй транзистор нужно заменить на более мощный, например из серии низкочастотных, типа КТ819.

СВЕТИЛЬНИК НАСТРОЕНИЯ

   Светильник хорошего настроения — конструкция с использованием разноцветных светодиодов и микроконтроллера AtMega32.

СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ     Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.
РЕГУЛЯТОР ЯРКОСТИ ЛАМП

   Принципиальная схема и подробное описание регулятора яркости ламп накаливания на 220 вольт.

Классификация переключателей

Чтобы правильно выбрать коммуникатор, следует исходить из назначения помещения, количества и характеристик светильников. По параметру напряжению устройства бывают:

  • 220 В — стандартный показатель для большинства приборов;
  • 12 В — подойдёт к LED лентам и некоторым другим типам осветителей.

По количеству подключённых источников света применяют одинарные, двойные, тройные выключатели. Большее количество удобнее контролировать дистанционным пультом.

По виду ключа можно выделить:

  • с электромагнитным реле — замыкание происходит механически, поэтому контакты со временем обгорают;
  • оснащённые симистором — полупроводниковый прибором.

Типы чувствительного элемента в бытовых переключателях:

  • ёмкостный — требует легкого касания;
  • оптический — реагирует на движение или уровень освещённости;
  • высокочастотный — настроен на присутствие, заполненность помещения (объёма), движение.

Дополнительные функции:

  • датчики движения, объёма, звука;
  • беспроводное управление;
  • плавное снижение яркости при выключении;
  • таймер.

Выбор оптимальной модели

Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.

Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний

Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор

Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:

  1. Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
  2. Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
  3. Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
  4. Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.

Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.


Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку

На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.

Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.


Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий

Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.

При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о том, как самостоятельно собрать сенсорный выключатель.

Что из себя представляют подобные выключатели

Сенсорный выключатель Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

  1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
  2. Легкость применения – приведение в действие не требует никаких физических усилий.
  3. Бесшумность и мгновенная реакция на команду от пользователя.
  4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

  1. Долговечность, обеспечиваемая отсутствием механических элементов.
  2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
  3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Универсальность триггера

В большинстве своем схемы сенсорных выключателей отличаются простотой и доступностью. В кругу радиолюбителей микросхемы являются основным звеном устройства, которое можно собрать своими руками. Состояние триггера можно менять подачей управляющего сигнала на его выход. Именно это свойство успешно применяется для реализации функции коммутатора. Универсальная выходная цепь построена с добавлением полевого транзистора. Именно этот агрегат обеспечивает высокую чувствительность, а также качественно изолирует контакты. Основной элемент сенсора можно самостоятельно изготовить из металлической пластины и подключить его на вход «полевика». За счет этого можно будет гарантировать полную безопасность агрегата для конечного пользователя в плане возможного поражения током. Универсальным транзистором можно усилить имеющийся сигнал, который поступает от микросхемы. Тиристор играет роль многофункционального коммутатора. В цепь обязательно включается прибор освещения, которым тоже нужно управлять. Схема функционирует следующим образом:

  1. Первым делом пользователь касается установленной металлической пластины (сенсора).
  2. Созданное статическое электричество поступает на вход.
  3. При помощи полевого транзистора происходит переключение триггера.
  4. Выходной сигнал усиливается до нужных показателей.
  5. Открывается тиристор.
  6. Загорается лампа.

Если пользователь снова прикоснется рукой к сенсору, то все операции повторятся, но только уже в обратном переключении режимов. Все достаточно просто и эффективно. Такую схему можно использовать для управления светильниками, где общая мощность ламп накалывания находится в пределах 80 Вт. Если нужно коммутировать более мощные механизмы, тогда следует включить в схему радиатор охлаждения.

Технические характеристики устройства, работающего по хлопку

Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:

  • мощностью нагрузки — до 300 ватт;
  • силой звука — 30–150 децибел;
  • напряжением сети — 220 вольт.

Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку

В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до +40 оС. Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.

Составляющие компоненты звукового выключателя

Смонтировать акустический выключатель можно и самостоятельно. Приведём пример с использованием в микрофонном усилителе транзисторов КТ315 отечественного производства. В финишном каскаде применяется транзисторный ключ большой мощности на биполярном транзисторе КТ818. Если предполагается управление лампами с питанием выше 12 вольт, то в цепи необходимо реле. Если предполагаемые нагрузки меньше данного значения, то реле можно вычеркнуть. Медные провода соединяются при помощи клемм Wago 222, имеющих свои плюсы и минусы.

Медные провода можно соединить при помощи клемм Wago

Плюсы клеммников Wago:

  • быстрота, аккуратность и лёгкость соединения проводов;
  • электробезопасность;
  • отсутствие необходимости использовать специальный инструмент электрика;
  • надёжность;
  • эстетичность и красота.

Минусы клеммников Wago:

  • высокая цена;
  • не слишком удобное расположение гнёзда.

Установка в корпус лампы

Для начала разбираете основание светильника, снимая
защитную крышку.

Она может быть металлической, пластиковой, неважно.
Добираетесь до эл.проводки и контактов внутри корпуса

Вам нужно раскрутить эти провода (фазу и ноль). Если
провод цельный, придется его разрезать.

Сам сенсорный выключатель имеет 4 провода:

фаза – вход с сети 220В

фаза – выход на лампочку

ноль

непосредственно датчик в виде металлического кольца

Плата, к которой подпаяны провода, на дешевых моделях
просто завернута в термоусадку.

Лучше выбирать те, которые упакованы в пластиковую
коробочку.

В основании светильника обязательно должна быть
металлическая деталь, куда и подключается кольцо датчика.

При этом весь металлический корпус лампы автоматически
превращается в большую сенсорную кнопку. Стоит к нему прикоснуться в любом
месте и свет загорится или отключится.

А вот если у вас к светильнику подходит трехпроводная эл.проводка (фаза+ноль+земля), то к заземляющему проводнику его лучше не подсоединять.

Место соединения контакта датчика зачистите от краски или
хромированного покрытия.

На пластиковых светильниках, изготовленных из нетокопроводящих материалов, датчик работать не будет!

Основные методы устранения неполадок

Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.

Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.

Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные  конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на  транзисторе VT2. Управляющий вывод тиристора VS1  подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор  R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1  изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1  на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на  Д814А, КС 175А, Д808. Оксидный конденсатор С1 —  К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В.  Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Схемы подключения

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

  • Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
  • Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
  • Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
  • Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
  • Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер

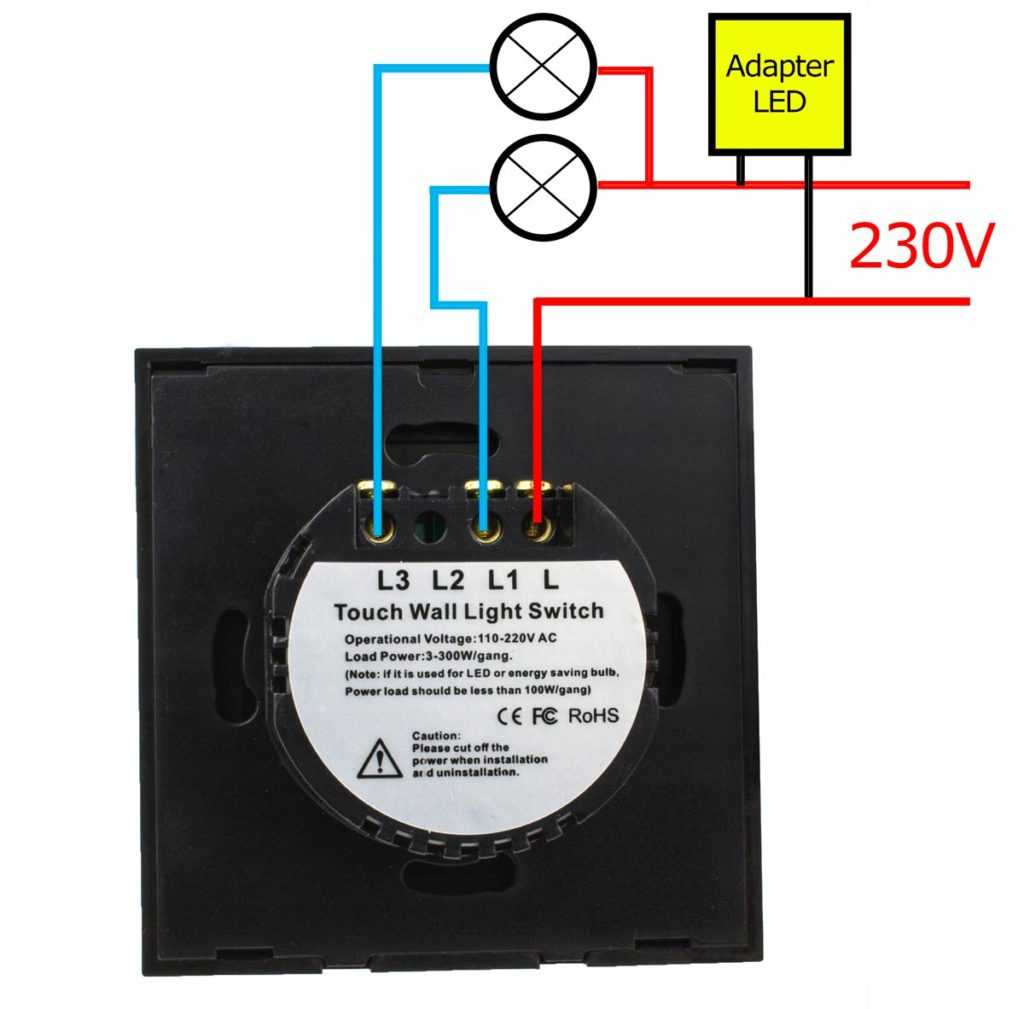

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Схемы подключения

При осуществлении монтажа важно помнить технику безопасности. Если нет уверенности в своих силах, лучше доверить установку профессионалам

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

  1. Отключение подачи электроэнергии.
  2. Демонтаж предыдущего выключателя.
  3. Снятие верхней панели с устанавливаемого изделия.
  4. Соединение проводов по клеммам.
  5. Помещение конструкции в коробку и закрепление.
  6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

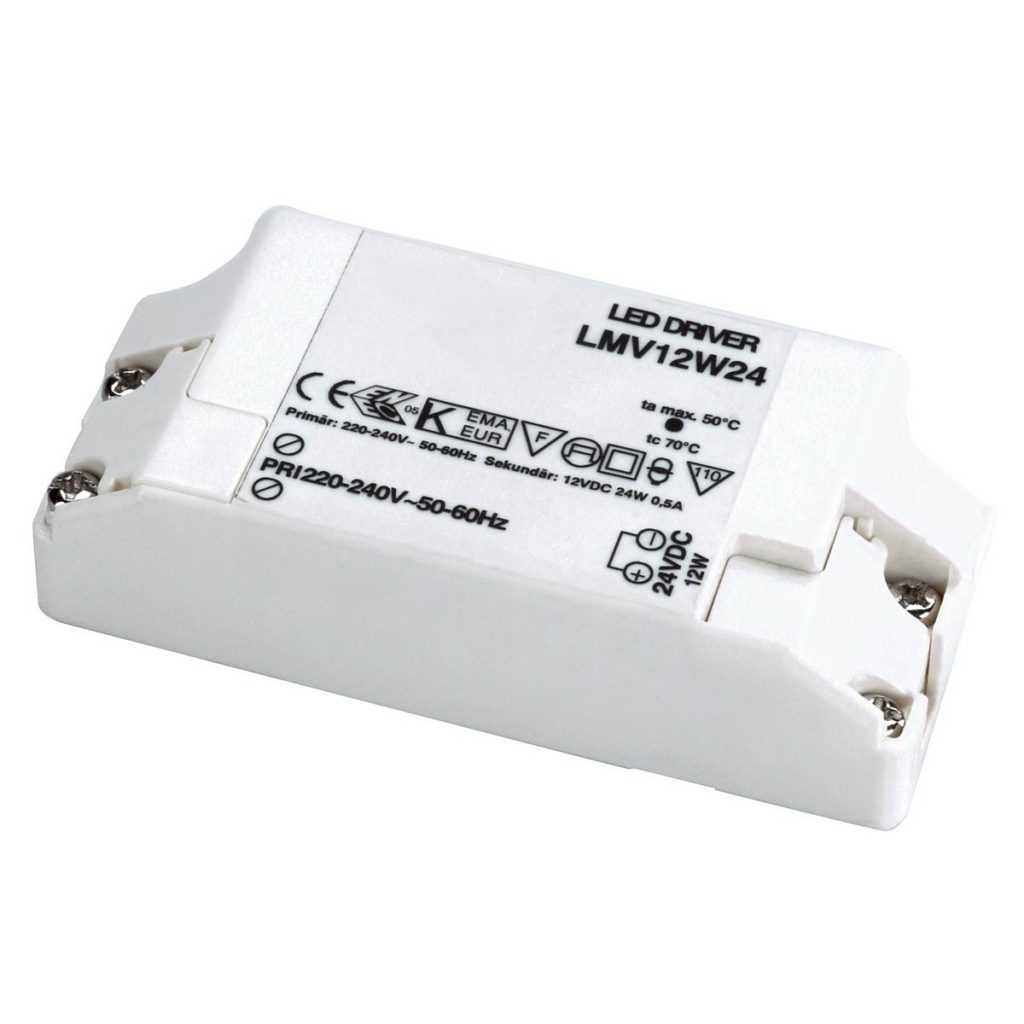

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Резистивный

Резистивная технология построения сенсорных экранов – самая простая и дешевая. По принципу работы такие тачскрины родственны компьютерным клавиатурам. На двух слоях прозрачной подложки нанесены дорожки из почти прозрачного токопроводящего материала. Эти два слоя расположены друг на друге с зазором в несколько микрометров. Верхний обязательно гибкий и при касании пальца прогибается, замыкая дорожки. Чем дальше находится место замыкания – тем больший путь проходит ток и тем выше сопротивление. По его величине (с точностью до ома) контроллер сенсора вычисляет, в каком месте произошло нажатие.

Резистивные сенсорные экраны дешевы, просты, реагируют на любой предмет, но недостаточно надежны (вывести тачскрин из строя может небольшой порез) и имеют ограниченную прозрачность (под определенным углом даже становятся видны дорожки проводников).

Электронное реле времени

Но понадобиться могут не только выключатели и переключатели, но реле времени. На рисунке 5 показана схема электронного реле времени, которое включает нагрузку при нажатии кнопки S1, а выключает её примерно через 30 секунд.

Рис. 5. Схема электронного реле времени для включения нагрузки при нажатии кнопки и выключения через 30 секунд.

Реле времени запускается кнопкой S1. При её нажатии триггер переключается в положение «R», то есть, на его прямом выходе устанавливается логический ноль.

Логический нуль на затворе VТ1 приводит к тому, что напряжение между истоком и затвором VТ 1 возрастает до величины, достаточной для открывания полевого транзистора VТ1. На нагрузку поступает питание.

В то же время, логическая единица с инверсного выхода начинает через резистор R2 медленно заряжать конденсатор С1. Время включенного состояния нагрузки истекает тогда, когда конденсатор С1 зарядится до напряжения, которое будет понято микросхемой как логическая единица. Тогда триггер установится в состояние «S».

То есть, на его прямом выходе — единица. При этом, напряжение между истоком и затвором транзистора VТ1 будет слишком мало для его открывания, и транзистор закроется, -питание на нагрузку выключится. Время включенного состояния нагрузки зависит от цепи C1-R2.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

  1. Отключение подачи электроэнергии.
  2. Демонтаж предыдущего выключателя.
  3. Снятие верхней панели с устанавливаемого изделия.
  4. Соединение проводов по клеммам.
  5. Помещение конструкции в коробку и закрепление.
  6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Какие есть варианты

Наша разновидность выключателя может активироваться и включать свет от разных прикосновений. Подобные изделия могут реагировать на:

  • приближение к сенсору;
  • прикосновение к сенсорной панели пальца;

Вариант активации сенсорного включателя пальцем

Помимо разного типа активации, выключатель сенсорного типа может содержать различные дополнительные функции. Причем при должном старании такого рода изделие с расширенными возможностями можно сделать и своими руками. На данный момент времени выпускается продукция со следующими модификациями дополнительных функций:

наличие пульта ДУ. Такой пульт удобен при управлении световой гаммой многоцветной светодиодной ленты. Но здесь вам понадобится еще и контроллер. Без него пульт не сможет работать. Помимо этого пульт эффективен при управлении бра. При подключении к светодиодной ленте, пульт нужно выбирать вместе с контроллером;

  • с таймером. Подобного рода устройства позволят вам значительно сэкономить на потреблении электричества, так как их можно запрограммировать на выключение света тогда, когда в доме нет людей;
  • ёмкостный отклик. Такие приборы реагируют даже на легкое прикосновение. Многие люди делают это устройство своими руками именно в дополнении с таймером;
  • бесконтактный тип. Такие изделия будут реагировать на различные варианты изменения обстановки в комнате: движение, изменение температуры, перепады освещенности.

Рекомендации по выбору устройств

Кроме внешнего вида и максимально допустимой мощности потребителя, нужно обратить внимание на класс защиты устройства. В документации к нему, или непосредственно нанесенной маркировкой IPxx на корпусе указывается его степень противодействия внешним факторам

Первое число после латинских букв обозначает сопротивляемость проникновению посторонних предметов, второе — влаги. Интересно, что в раздел предметов отнесена и пыль. К примеру, в помещениях с высоким ее содержанием желательно использовать устройства с маркировкой не ниже IP5x. Что касается воды и влажности, — в санузлах или ванных желательно применять сенсорные выключатели с защитой не меньше IPx3.

Что касается производителей, — конкретную рекомендацию дать сложно. Большая часть из них выпускает качественные и достаточно интересные варианты сенсорных выключателей на любой вкус. Конечно, брать дешевые модели не стоит. Более дорогие и оснащенные изначально коммуникативными возможностями позволяют их впоследствии интегрировать в системы «умного дома», без покупки нового устройства.

Что касается последнего совета, — здесь уже важным становится протокол связи. В идеале это WIFI, но, к сожалению, цена таких выключателей на порядок выше.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
