Общая схема монтажа выключающего устройства
Несоблюдение основных правил установки даже такого простого прибора как выключатель может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке. Если последнее будет иметь место, то даже при выключенном освещении нельзя будет заменить лампу без удара электрическим током.
Галерея изображений
Фото из
Шаг 1: Перед проведением любых работ, связанных с монтажом электроустановочных устройств, следует отключить подающую ток линию
Шаг 2: Для удобства выполнения надежных подключений провода извлекаем из гнезда. Все действия желательно проводить инструментами с диэлектрическими рукоятками
Шаг 3: Аккуратно зачищаем края двух входных и одно выходного проводов от изоляции. Снять надо примерно 1 см полимерной оболочки
Шаг 4: У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода
Шаг 5: Перед погружением механизма розетки в гнездо проверяем прочность соединений, чтобы не пришлось разбирать в ближайшее время
Шаг 5: После погружения механизма выключателя в гнездо его нужно выровнять, ориентируясь на строительный уровень
Шаг 7: Убедившись в безупречности положения механизма, фиксируем его в гнезде
Шаг 8: В завершении процесса устанавливаем рамку выключателя и его клавиши, включаем подачу тока и проверяем работоспособность
Отключение электрической линии
Извлечение проводки из гнезда выключателя
Подготовка контактов проводников
Ослабление винтовых зажимов
Проверка прочности контактов
Монтаж механизма выключателя по уровню
Фиксация положения механизма
Установка рамки и клавиш выключателя
Поэтому прежде, чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:
Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы
Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
Фаза, отводящаяся к лампе
При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.
Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов. Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.
На рисунке представлена схема подключения выключателя
Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать. Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.
Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура. Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и цвет токоведущих каналов:
- Коричневым или белым цветом изоляции провода обозначается фазная жила.
- Синим – нулевая жила.
- Зеленым или желтым – заземление.
Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой. К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.
Перед установкой накладной выключатель разбирается, а после подключения проводов собирается снова
Монтаж различных изделий
Для того чтобы выключатель правильно функционировал, необходимо выполнить монтаж с учётом всех правил и рекомендаций. Только в этом случае можно будет достичь желаемого результата и снизить вероятность возникновения какой-либо непредвиденной ситуации.
Одноклавишное приспособление
Из большого количество изделий наиболее просто подключается одноклавишный выключатель. Такой вариант монтажа целесообразно применять для осветительного прибора, работающего с одной лампой.
Процесс подключения одноклавишного приспособления прост и состоит из следующих этапов:
- На стену наносится необходимая разметка, которая будет соответствовать линиям прокладки проводов.
- С помощью перфоратора выполняется штробление каналов. Их ширина должна быть немного больше диаметра кабеля, а глубина — ещё на 3 миллиметра больше. Небольшой запас делается для того, чтобы провод легко поместился в желобе и не препятствовал заделке шпатлевкой.
- Помещение полностью обесточивается.
- Берется кабель и две его жилы проводятся от распределительной коробки до выключателя.
- Такой же провод отводится от коробки к осветительному прибору (используется только «ноль»).
- От светильника к выключателю прокладывается фазный кабель.
- На следующем этапе монтажа снова используется перфоратор. На него устанавливается специальная насадка и делается углубление в стене под выключатель. Место его расположения следует выбрать заранее.
- В полученное углубление вставляется стакан. В специальное отверстие, расположенное в верхней части, вставляется проводка.
- Каналы и оставшиеся пустоты заделываются шпатлёвкой. Работа эта довольно кропотливая, но простая.
- Пока нанесённая смесь затвердевает, выполняется разборка купленного выключателя. Для этого отвёрткой поддевается клавиша и аккуратно снимается. После этого удаляется облицовочная панель.
- Концы проводов, находящихся в гнезде подрозетника, оголяются и зачищаются. Эту работу можно выполнить при помощи специального ножа или любого доступного режущего предмета.
- Берётся разобранный прибор и к контактам присоединяются провода. Там они надёжно фиксируются при помощи прилагаемых крепёжных деталей.
- Устройство вставляется в стакан и выравнивается со стеной.
- Боковые винты закручиваются и выключатель надёжно фиксируется .
- На устройство надевается облицовочная панель и вставляется клавиша.
- В помещении включается электропитание и выключатель проверяется на работоспособность.
https://youtube.com/watch?v=McoyH4e14Lo
Двойное изделие
Установка выключателя света с двумя клавишами осуществляется немного сложнее. Для качественного выполнения этой работы понадобится наличие опыта и знаний.
Двухклавишный прибор устанавливается с соблюдением такой последовательности действий:
В самом начале комната отключается от питания. Наличие напряжения в сети проверяется при помощи индикаторной отвёртки. Если тестер показал отсутствие тока, то осуществляется подключение питающего провода. Затем он подключается к защитному устройству при помощи трёхжильного кабеля. Используется именно такой провод, чтобы повысить долговечность и иметь возможность заземлить осветительный прибор. Кабель проводится от предохранительной конструкции к распределительной коробке, а от неё — к участку стены, где будет располагаться двухклавишный выключатель
В обоих случаях важно оставлять небольшой запас проводки (не меньше 15 сантиметров), чтобы исключить её недостачу. На следующем этапе к распределительной коробке подводятся два проводка, которые будут замыкать цепь освещения
Края кабеля, идущего от защитного устройства, зачищаются от слоя изоляции. Приобретённый выключатель вынимается из упаковки. Затем с него снимаются обе клавиши и декоративная панель. Оставшаяся часть устройства подносится к распределительной коробке, где к ней присоединяются провода
Делать это нужно в соответствии с цветом изоляционного слоя. В итоге с левой стороны должны располагаться фазные жилы, а с правой — нейтральные. Все контакты проверяются на прочность и дополняются проводом, идущим от заземления. Выключатель надёжно крепится к стене, а затем на него надевается декоративная панель и клавиши. В помещении восстанавливается электропитание и установленный выключатель проверяется на всех режимах работы.
По такому же принципу подключается и трёхклавишный прибор.
Схема подключения выключателя с распредкоробкой
Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.
Первым делом предстоит выбрать подходящую схему подключения
На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.
Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.
По предварительному монтажу получится следующая схема
Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.
Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
Особенности монтажа скрытых и накладных типов
По способу установки выключатели делятся на внутренние (скрытые) и внешние (накладные). Хотя принципы их установки и работы одинаковы, но различия в подходе к монтажу имеются.
Установка внутреннего выключателя
Такие аппараты более эстетичны, они утоплены в стену, но для них требуется обустройство специальной выемки в поверхности и установки «стаканов». Поэтому их можно смонтировать только в стене, имеющей достаточную толщину. Приборы такого типа используют совместно со скрытой проводкой.
Установка внешнего аппарата
Эти аппараты имеют недостатки, в основном, эстетического характера. Свою функцию размыкания и замыкания цепи они исполняют не хуже внутренних. Но их монтаж проще – не нужно обустройство подрозетника, требуется лишь накладка на поверхность. Также плюсом является простота крепления на гипсокартонных стенах и перегородках. Накладные приборы используют совместно с наружной проводкой, но можно применить и для скрытой – надо лишь вывести концы проводов наружу недалеко от места установки аппарата.
Прибор накладного исполнения для наружной установки.
Особенности подключения одноклавишных выключателей света с дистанционным управлением
За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.
После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.
Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт
В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.
Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.
Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.
Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.
По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.
Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.
Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.
Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.
Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.
В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.
Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.
Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.
Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.
Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.
Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.
Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.
Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.
Ими же выровнял длину провода в подрозетнике.
Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.
Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.
Об управлении современным освещением из разных мест
После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:
- прилагаемого пульта брелка;
- и даже через интернет со смартфона.
Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.
Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно или задать вопрос, который мы сможем совместно обсудить.
Схема подключения выключателя с распредкоробкой
Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.
Первым делом предстоит выбрать подходящую схему подключения На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.
Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.
По предварительному монтажу получится следующая схема
Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.
Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
Нюансы при разборке различных видов выключателей
Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте
При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки
Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.
Это интересно: Стиральная машина бьет током – причины и советы по ремонту — освещаем вопрос
Как заменить одноклавишный выключатель на двухклавишный?
Самостоятельный демонтаж выключателя с одной кнопкой и установка прибора с двумя клавишами выполняются в следующем порядке:
- Отключить электропитание.
- Демонтировать одноклавишный выключатель, отсоединив провода и ослабив винты распорных лапок.
- Включить электропитание. Найти фазный провод и промаркировать его.
- Подготовить новый включатель к установке, ослабив винтовые клеммы и винты распорных лапок.
- Укоротить и зачистить старый провод, если концы подгорели или имеют трещины.
- Вставить провода в контактные отверстия: фазный провод в клемму L, два других — в разъемы 1 и 2. Затянуть винты.
- Установить 2-клавишный выключатель на место старого, зафиксировав его раздвижными лапками.
- Проверить правильность работы и установить декоративные элементы.
Замена однокнопочного выключателя на двухкнопочный возможна в том случае, если это позволяет проводка. Иными словами, в подрозетнике должно быть три провода. В противном случае потребуется тянуть дополнительный кабель из раздаточной коробки. Это может сделать только электрик в ходе капитального ремонта.
Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа
С того давнего практического занятия мне запомнились два главных наставления своего учителя:
- Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
- Безопасность электрической схемы обеспечивается надежным монтажом.
На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников
Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.
Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.
Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.
Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.
Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.
Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.
Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.
Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:
- монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
- перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
- у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.
2 способа крепления корпуса для закрытой и открытой проводки
Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.
Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.
Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.
Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.
Крепление советских выключателей для открытой проводки
Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.
Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.
Современные способы крепления
Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:
- саморезами через проушины;
- распорными лапками.
Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.
Подключение выключателя с подсветкой
Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.
Принцип конструкции и работы выключателя с подсветкой
В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.
Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.
При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.

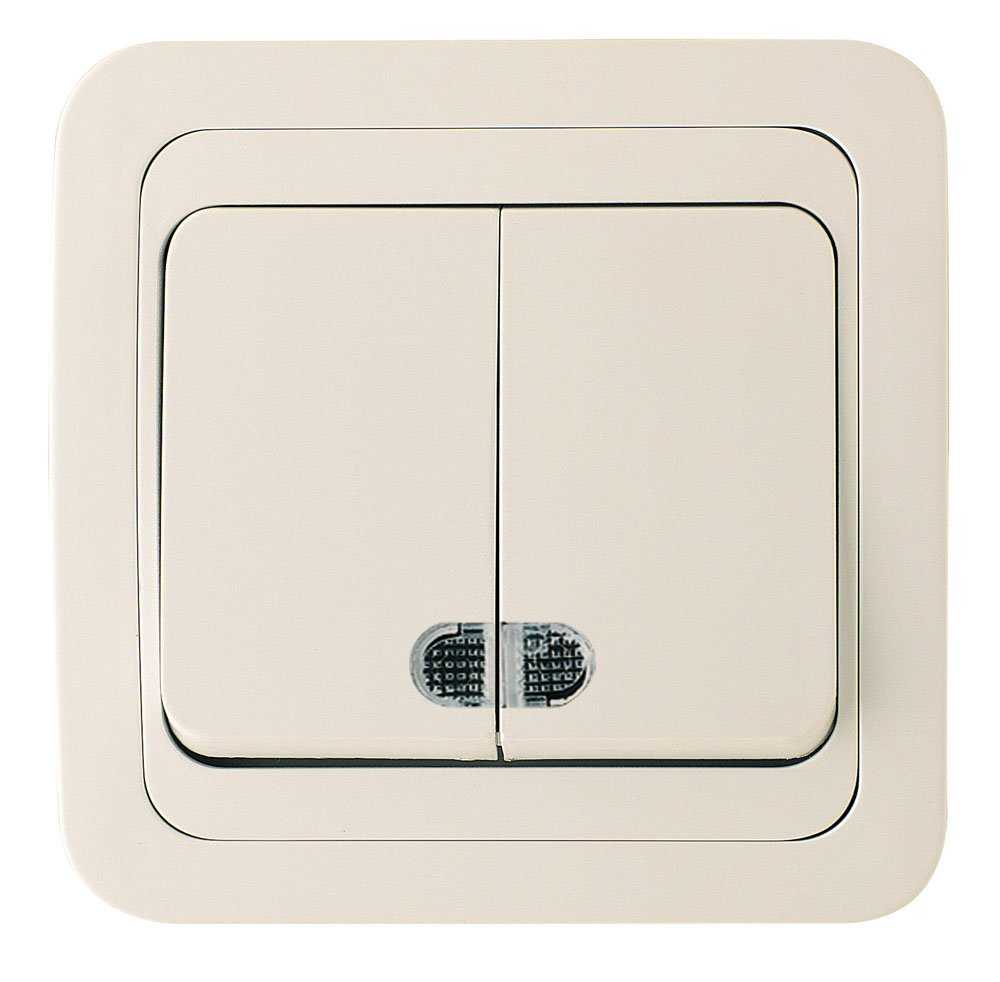

Выключатель с подсветкой
Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.
Подключение выключателя с подсветкой выполняется так же, как и обычного.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза
А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.
Схема подключения выключателя с подсветкой
Размещение мастер-выключателей и неотключаемые линии
Системные аппараты обычно располагаются около входа в квартиры, в спальне или рабочем кабинете. Это места, откуда удобнее отключать все световые приборы, а также централизованное управлять шторками.
Для обустройства неотключаемых линий в электрическом щитке для управления отключаемыми цепями используется рубильник или выключатель нагрузки. Такое решение встречается повсюду.
Преимущества рубильников относительно мастер-выключателей:
- простота;
- надежность;
- долговечность;
- компактность;
- низкая цена.
Недостатки рубильников:
- не удобен в эксплуатации, в отличие от мастер-выключателей;
- на неотключаемые цепи нужна дополнительная установка освещения;
- для обеспечения отключения приборов и регулирования подачи тока операции выполняются вручную.
Рубильник встроен в электрический щитокИсточник grand-electro.ru
Дополнительное освещение делается по всей линии до электрического щитка, чтобы не возникло проблем в темноте при отключении света по всему дому);
Мастер кнопка – универсальное решение, в нем есть все самое необходимое. Без подхода к выключателям, расположенным по всей квартире, устройство сразу выключает везде свет.
Мастер-выключатели ставить или рубильники зависит от потребностей жильцов. На выбор влияют преимущества и недостатки аппаратов.
Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое
№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
Критерии выбора выключателя с регулировкой яркости описаны в этой статье.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.
№ 5: Устройства сенсорного типа
Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.
Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.
Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении
Выбор правильного положения выключателя освещения
Выбор места установки выключателя света – дело индивидуального оператора. Однако существуют некоторые отраслевые кодексы, которые применяются в этом отношении. Это связано с тем, что монтаж электропроводки может быть довольно дорогой работой, а каждая перепланировка – это и дорого, и слишком хлопотно.
Эксперты рекомендуют устанавливать все выключатели в доме на одной высоте, а положения переключателей у всех выключателей должны быть общими.
Принято устанавливать устройства на высоте дверной ручки, что тесно связано с развитием мышечной памяти. Когда человек входит в комнату, он автоматически нажимает на клавишу, не осознавая этого.
Еще один важный момент: выключатели в комнате должны располагаться на расстоянии около 15-20 см между выключателем и дверным проемом. Это позволит человеку одной рукой взяться за дверную ручку, а другой нажать на кнопку.
Для гостиных принято устанавливать выключатели только в интерьере. В местах общего пользования, таких как туалеты, кладовые или коридоры, обычно используются выключатели вне помещения.
Если в доме есть маленькие дети, не “клацайте” выключателем вверх. Период, когда малыши “играют со светом”, скоро пройдет, но беспокойство, вызванное выключателем света, будет длиться еще долго.
Сенсорный выключатель – что это такое и где применяется
Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.
Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.
Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.
Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.
Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.
Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.
Таким образом, сенсорный выключатель подойдет для:
- квартиры;
- частного дома;
- офиса;
- общественных мест;
- придомовых территорий.
Выводы и полезное видео по теме
Как установить одноклавишный накладной выключатель:
Последовательность работ при замене прибора:
https://youtube.com/watch?v=FP3_fqpoNdQ
Правила и последовательность подключения двухклавишного выключателя:
Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.
Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.
