Элегазовые выключатели: виды + правила и особенности эксплуатации

Определение и применение элегаза

Элегаз – это шестифтористая сера, которую относят к электротехническим газам. Благодаря изоляционным свойствам ее активно применяют при производстве электротехнических устройств.

В нейтральном состоянии элегаз представляет собой негорючий газ без цвета и запаха. Если его сравнивать с воздухом, то можно отметить высокую плотность (6,7) и молекулярную массу, превышающую воздушную в 5 раз.

Одно из преимуществ элегаза – устойчивость к внешним проявлениям. Он не меняет характеристик при любых условиях. Если происходит распад во время электроразряда, то вскоре наступает полноценное, необходимое для работы восстановление.

Секрет в том, что молекулы элегаза связывают электроны и образуют отрицательные ионы. Качество «электроотрицания» наделило 6-фтористую серу такой характеристикой, как электрическая прочность.

На практике электропрочность воздуха в 2-3 раза слабее, чем то же свойство элегаза. Кроме прочего, он пожаробезопасен, так как относится к негорючим веществам, и обладает охлаждающей способностью.

Когда возникла необходимость отыскать газ для гашения электродуги, стали изучать свойства SF6 (шестифтористой серы), 4-хлористого углерода и фреона. В испытаниях победила SF6

Перечисленные характеристики сделали элегаз максимально подходящим для применения в электротехнической сфере, в частности, в следующих устройствах:

  • силовые трансформаторы, работающие по принципу магнитной индукции;
  • распределительные устройства комплектного типа;
  • линии высокого напряжения, связывающие удаленные установки;
  • высоковольтные выключатели.

Но некоторые свойства элегаза привели к тому, что пришлось усовершенствовать конструкцию выключателя. Основной недостаток касается перехода газообразной фазы в жидкую, а это возможно при определенных соотношениях параметров давления и температуры.

Чтобы оборудование работало без перебоев, необходимо обеспечить комфортные условия. Предположим, для функционирования элегазовых устройств при -40º необходимо давление не более 0,4 МПа и плотность менее 0,03 г/см³. На практике при необходимости газ подогревают, что препятствует переходу в жидкую фазу.

Правила подключения и обслуживания ЭВ

Все действия, касающиеся монтажа, включения/выключения, ремонта и обслуживания элегазовых устройств, подчиняются строгим правилам, которые регламентированы ПУЭ 1.8.21.

Для подключения установки необходимо проверить наличие минимального давления в газонаполненной камере, иначе выключатель выйдет из строя. Чтобы предотвратить повреждения, установлена сигнализация, которая срабатывает при критическом понижении параметров давления. Уровень давления можно отследить с помощью манометра.

В шкафу привода установлены нагревательные элементы, эффективно препятствующие возникновению конденсата на элементах механизма. Оператору необходимо следить, чтобы нагреватели постоянно находились во включенном состоянии.

Осмотр установки производится каждый день в светлое время суток и примерно 2 раза в месяц в темное время суток. Если произошло аварийное отключение по одной из причин, требуется внеплановый осмотр

В процессе осмотра выключателя необходимо проверить наружную защиту, удалить загрязнения, исправить повреждения. Если нагреваются контакты, следует выяснить причину. При наличии треска, подозрительного шума нужно выявить источник. Металлическая монтажная конструкция одновременно является частью заземляющего контура, поэтому следует проверять ее целостность.

Обязательно снимаются показатели манометра. Давление должно соответственно норме, рассчитанной производителем. Необходимо проверить исправность регулирующих и контролирующих приборов, а при выходе из строя одного или нескольких элементов принять меры – совершить замену или отправить в ремонт.

Если давление газа уменьшилось, следует пополнить камеру элегазом. Изоляция в чистке не нуждается, так как конструкция полностью герметична.

Преимущества и минусы элегазовых выключателей

Приборы обладают несомненными плюсами:

  • универсальность. Их можно ставить в сетях с практически любым напряжением;
  • неприхотливость — ЭВ работают даже в пожароопасных местах и сейсмоопасных зонах;
  • скорость срабатывания. Элегаз реагирует на возникновение дуги за доли секунды, благодаря чему происходит почти моментальное обесточивание защищаемых устройств;
  • долговечность. Газ не изнашивает соприкасающиеся с ним элементы, газовая смесь не деградирует и не нуждается в регулярной замене, а внешняя оболочка ЭВ прочна и хорошо защищает от неблагоприятных воздействий;
  • работают и с переменным, и с постоянным высоким напряжением. Это выгодно отличает их от не способных функционировать в высоковольтных сетях вакуумных;
  • взрыво- и пожаробезопасность;
  • замкнутая рабочая среда — при срабатывании не происходит выхлопа вовне.

Но есть и обусловленные конструкцией недостатки:

  • высокая стоимость. Элегазовый выключатель просто устроен, но сложен в производстве, синтез газовой смеси также довольно трудоемок и затратен;
  • нельзя поставить в произвольном месте. Выключатели монтируются только на особый электрический щит или специально подготовленных фундамент;
  • требовательность к температурным условиям — при низких температурах ЭВ неэффективны (но элегаз можно подогревать);
  • для обслуживания требуются специфические навыки и оборудование;
  • система с электромагнитным приводом нуждается в емком аккумуляторе.

Основной недостаток смеси — наблюдающийся при определенных условиях ее переход в жидкую фазу. Это происходит при некоторых соотношениях температуры и давления. Например, в холодных условиях (минус 40 градусов Цельсия) требуется давление не выше 0.4 МПа с плотностью газа ниже 0.03 килограмма на кубический сантиметр — что не обеспечивает должных характеристик. Поэтому на практике во избежание перехода в состояние жидкости элегаз подогревают.

Правила обслуживания элегазового выключателя

Обслуживание элегазовых выключателей регламентируется Правилами устройства электроустановок (ПУЭ) 1.8.21.

При подключении системы следует проверить присутствие в баке минимального давления — без этого прибор сломается. Во избежание предупреждений конструкцией предусмотрена сигнализация, предупреждающая о критическом значении давления. Имеется также манометр для визуального контроля.

Шкаф привода содержит не позволяющие возникнуть конденсату на ответственных механизмах нагревательные элементы. Оператор ЭВ обязан следить за постоянной работой нагревателей и не допускать их выключения.

При осмотре ЭВ следует:

  • проконтролировать состояние внешней защиты;
  • убрать загрязнения при их наличии;
  • устранить повреждения;
  • выяснить и устранить причину нагрева контактов при наличии такового;
  • если обнаружены посторонние шумы и треск — выявить их источник;
  • проверить целостность металлической опорной рамы, поскольку она одновременно и часть контура заземления;
  • снять показания манометра и сверить их с указанными производителем паспортными данными;
  • проверить, исправны ли приборы управления и контроля, отремонтировать или заменить вышедшее из строя

При падении давления газа его запасы в камере пополняется.

Из чего состоит элегазовый выключатель и как это всё приводит к отключению дуги

Так как выключатели могут иметь исполнение баковое, колонковое или же быть вообще для установки в КРУ. А кроме этого существуют различные виды ДУ, то и для каждого выключателя будет отдельный принцип работы и состав частей.

Рассмотрим, например, в этой статье для примера популярный выключатель шнайдер электрик с автокомпрессией на напряжение 12 кВ типа LFP.

Выключатель трехполюсный. Каждый полюс находится в изолированном корпусе, который заполнен элегазом под невысоким давлением. Внутри корпуса находится ДУ, на контакты которого посылаются команды включения, отключения или допустимых циклов. Эти команды подаются с пружинного привода, расположенного на лицевой панели или дистанционно.

Также в устройство входят датчики контроля давления элегаза в корпусе и датчики прироста величины давления. Для подключения к силовой цепи есть специальные зажимы сзади корпуса, также имеются клеммники для подключения вторичных цепей.

Принцип работы выключателя построен на автокомпрессионном способе гашения дуги.

Посмотрим на заводскую картинку, приведенную выше. У нас имеются основные контакты (под буквой а, рыжие) и дугогасительные контакты (буква б, темно-синие). Значит поступает команда на отключение выключателя. Основные контакты размыкаются, дугогасительные также размыкаются. В момент когда дугогасительные размыкаются между ними в расширительном объеме (буква с — область ограниченная розовой линией) образуется дуга. На верхнем из дугогасительном контактов расположены катушки. Так вот электрическая дуга под действием магнитного поля этой катушки начинает закручиваться. Объем газа под тепловым воздействием дуги начинает расширяться. Давление газа увеличивается и он ищет выход в область с меньшим давлением. Этот поток элегаза затягивает дугу в нижний дугогасительный контакт (область е на рисунке) и дуга растягивается. А затем в момент, когда ток проходит через ноль — дуга гаснет. В этот момент считается, что выключатель отключен. Это время составляет 70 мс.

В состав пружинного привода входят: двигатель взвода пружин, катушки отключения (YO1, YO2), катушка включения (YF), катушка отключения минимального напряжения (YM), реле прямого действия mitop, счетчик циклов В-О и прочие устройства необходимые для удобства при обслуживании выключателя. У катушек имеется различное число нормально закрытых, нормально открытых контактов и перекидывающий контакт.

Измерительный трансформа́тор то́ка

Измерительный трансформа́тор то́ка — трансформатор, предназначенный для преобразования тока до значения, удобного для измерения. Первичная обмотка трансформатора тока включается последовательно в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке.

Вторичные обмотки трансформатора тока (не менее одной на каждый магнитопровод) обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Незначительное отклонение сопротивления вторичной цепи от номинала (указанного на табличке) по модулю полного Z или cos φ (обычно cos φ = 0,8 индукт.

) приводит к изменению погрешности преобразования и возможно ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создаёт угрозу жизни обслуживающего персонала.

При этом магнитный поток, созданный первичной обмоткой имеет очень высокое значение и потери в магнитопроводе сильно нагревают его. В конструктивном отношении трансформаторы тока выполнены в виде сердечника, шихтованного из холоднокатанной кремнистой трансформаторной стали, на которую наматываются одна или несколько вторичных изолированных обмоток.

Читать далее: Уплотнитель для холодильника Бирюса; замена уплотнительной резинки на двери своими руками

Первичная обмотка также может быть выполнена в виде катушки, намотанной на сердечник, либо в виде шины. В некоторых конструкциях вообще не предусмотрена встроенная первичная обмотка; первичная обмотка выполняется потребителем путём пропускания провода через специальное окно. Обмотки и сердечник заключаются в корпус для изоляции и предохранения обмоток.

1. По назначению:

  • измерительные;
  • защитные;
  • промежуточные (для включения измерительных приборов в токовые цепи релейной защиты, для выравнивания токов в схемах дифференциальных защит и т. д.);
  • лабораторные (высокой точности, а также со многими коэффициентами трансформации).

2. По роду установки:

  • для наружной установки (в открытых распределительных устройствах);
  • для внутренней установки;
  • встроенные в электрические аппараты и машины: выключатели, трансформаторы, генераторы и т. д.;
  • накладные — надевающиеся сверху на проходной изолятор (например, на высоковольтный ввод силового трансформатора);
  • переносные (для контрольных измерений и лабораторных испытаний).

3. По конструкции первичной обмотки:

  • многовитковые (катушечные, с петлевой обмоткой и с т. н. «восьмёрочной обмоткой»);
  • одновитковые (стержневые);
  • шинные.

5. По выполнению изоляции:

  • с сухой изоляцией (фарфор, бакелит, литая эпоксидная изоляция и т. д.);
  • с бумажно-масляной изоляцией и с конденсаторной бумажно-масляной изоляцией;
  • газонаполненные (элегаз);
  • с заливкой компаундом.

6. По числу ступеней трансформации:

  • одноступенчатые;
  • двухступенчатые (каскадные).

7. По рабочему напряжению:

  • на номинальное напряжение свыше 1000 В;
  • на номинальное напряжение до 1000 В.

Устройство и виды элегазовых выключателей

Эти системы предназначены для оперативного контроля состояния высоковольтных линий электропередач. Они очень похожи на масляные, но имеют иную рабочую среду — принцип действия основан на свойствах соединения газов вместо масла. В качестве среды используется SF6 (шестифтористая сера).

Преимущество элегаза — неприхотливость. Если масляным моделям требуется особый уход, периодическая замена масла и очистка, то элегазовые с такой проблемой не сталкиваются. Кроме того, газ долговечен: он не деградирует со временем и почти не вредит механическим элементам выключателя.

Элегазовые выключателя (далее ЭВ) бывают двух видов:

  • баковый;
  • колонковый ЭВ.

Колонковые ЭВ применяют в сетях 220 В, это стандартные однофазные выключатели. Они состоят из двух связанных между собой частей:

  • дугогасительная;
  • контактная часть.

Обе имеют одинаковые размеры и объем.

Баковые ЭВ меньше. В их состав входит один из видов, рассмотренных ниже приводов. Распределение привода идет на несколько фаз, благодаря чему устройство мягко изменяет уровень напряжения. Еще одно достоинство баковых — большая допустимая нагрузка, что достигается наличием встроенного трансформатора.

Привод здесь — одновременно и регулятор: он обеспечивает включение/разрыв потока электричества и поддержания электродуги. Выделяют следующие типы приводов ЭВ:

  • пружинно-гидравлические (ППРГ);
  • более простые пружинные (ППРМ).

Обычно привод монтируется на низкой опоре или у земли, чтобы обслуживающий персонал мог легко до него добраться и отрегулировать. Деталь состоит из:

  • включающего механизма;
  • устройства расцепления;
  • фиксирующей защелки.

Пружинные надежны и устроены весьма просто, в них используется лишь несложная механика. При вводе в эксплуатацию устанавливается определенное сжатие пружины, а после смещения контрольного рычага происходит ее распрямление с дальнейшим размыканием контактов. Этот тип ЭВ часто служит стендом для презентаций поведения шестифтористой серы под действием электрического поля.

Пружинно-гидравлическое элегазовое оборудование имеет гидравлическое управление. Оно дороже, но эффективнее, поскольку способно самостоятельно менять позицию фиксатора.

Помимо конструкции, различают виды ЭВ по принципу прерывания электрической дуги:

  • вращающие;
  • воздушные (автокомпрессионные) ЭВ;
  • продольного дутья;
  • аналогичные предыдущему пункту, с разогревом газа.

Все внутренние компоненты ЭВ размещены в заполненной элегазом емкости. Контроль работы осуществляется дистанционно, с помощью электроники, или механическим способом вручную. Схема расположения всех компонентов типичного ЭВ:

Такие особенности приводят к довольно крупным габаритам приборов. Отметим, что сугубо ручное управление актуально для маломощных образцов, в других случаях прибегают к:

  • механическому контролю;
  • грузовому управлению;
  • пружинному;
  • электромагнитному способу;
  • пневматическому.

Но практически везде предусмотрен аварийный ручной рычаг.

Электромагнитный привод нуждается во внешнем питании, поэтому такой ЭВ подключают к источнику тока на 220 В и 58 А. Система весьма надежна и успешно эксплуатируется в неблагоприятных условиях. У пневматического, рабочим узлом выступает цилиндр с поршнем. Действие сжатого воздуха обеспечивает высокую скорость срабатывания.

Элегазовые выключатели 110 кв, 220 кв

Для гашения электрической дуги часто используются различные газовые смеси. Элегазовые выключатели 110 кВ и 220 кВ работают именно по такому принципу и могут использоваться для работы в аварийных ситуациях.

Конструкция и виды

Элегазовые высоковольтные выключатели – это устройства оперативного управления для контроля высоковольтной линии энергоснабжения. Данные устройства имеют очень похожую конструкцию с масляными, но при этом, используют для гашения дуги не масляную смесь, а соединение газов. Зачастую это сера. Масляные выключатели требуют за собой особого ухода: по нормам необходимы периодическая замену масла и очистка рабочих контактов. Элегазовые в этом не нуждаются. Главное достоинство элегаза в его долговечности: он не стареет и минимально загрязняет механические части устройства.

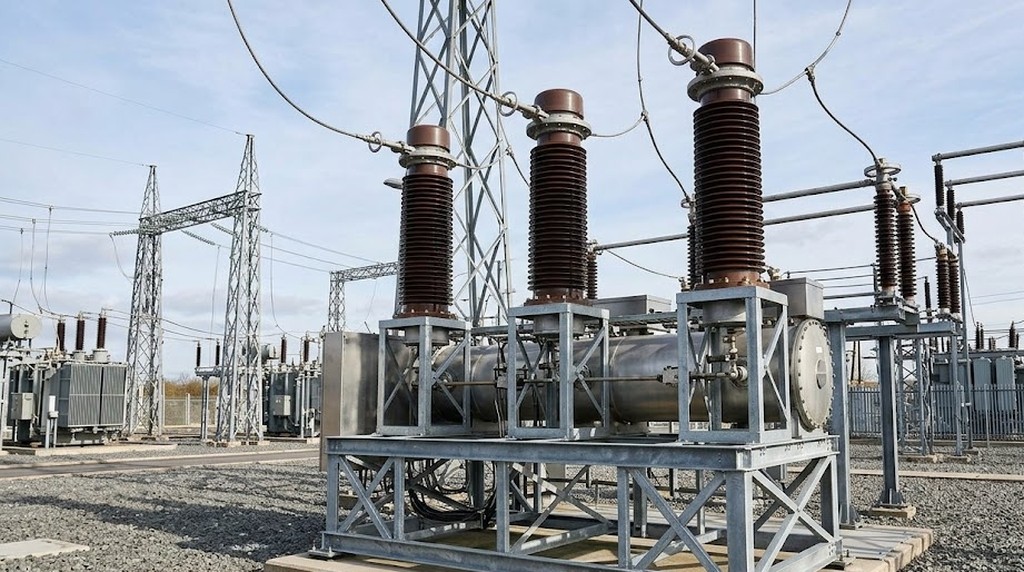

Фото – высоковольтное оборудование

  1. Колонковые (HPL 245B1, MF 24 Schneider Electric);
  2. Баковые (ABB 242PMR, DT2-550 F3 – производитель Areva).

Колонковый элегазовый выключатель представляет стандартное отключающее устройство, работающее только на одну фазу (например, LF 10 от Шнайдер Электрик). Он используется для сети 220 кВ. Конструктивно состоят из двух систем: контактной и дугогасительной. Обе они располагаются в емкости, наполненной элегазом. Могут быть как ручными (контроль производится исключительно механически) или дистанционными. Из-за такого разделения они имеют довольно большие габаритные размеры.

Баковые имеют меньшие габариты, их дополняет привод ППРМ 2 для элегазового выключателя. Привод распределяется на несколько фаз, что позволяет обеспечить мягкое регулирование напряжения (включение и выключение). Также их достоинство в том, что они могут переносить большие нагрузки благодаря встроенному в систему трансформатору тока.

Помимо конструктивных особенностей, выключатели элегазового типа классифицируются по принципу гашения дуги:

  1. Автокомпрессионные или воздушные;
  2. Вращающие;
  3. Продольного дутья;
  4. Продольного дутья с дополнительным разогревом элегаза.

Принцип работы и назначение

Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование.

Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:

Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.

Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.

Достоинства элегазовых выключателей:

  1. Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
  2. Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
  3. Подходят для эксплуатации в условиях пожароопасности и вибрации;
  4. Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
  5. Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.

Технические характеристики

В таблице приведены технические характеристики выключателей ВГТ — 110 кВ. Таблица 5.1 – Основные технические данные выключателя ВГТ — 110 кВ

Параметр Допустимое значение
Номинальное напряжение 110 кВ
Время отключения 0,035 с
Номинальный ток 2500 А
Рабочее напряжение (максимальное) 126 кВ
Максимальный ток отключения 40 кА
Пауза при АПВ 0,3 с
Ток КЗ (максимальный) 100 кА
Время протекания тока КЗ 3 с
Утечка элегаза за 12 месяцев 0,8 %
Напряжение подогревательных устройств 220 В
Тип привода Пружинный
Длина пути утечки 270 см
Масса элегаза 6,3 кг
Количество приводов 1
Масса выключателя 1700 кг
Срок до планового ремонта 12 лет
Срок эксплуатации 25 лет

Из чего состоит оборудование и какие бывают конструкции?

Элегазовый высоковольтный выключатель – это устройство, назначение которого управлять и осуществлять контроль над высоковольтной линией энергоснабжения. Конструкция такого оборудования напоминает механизм масляного устройства, только для гашения применяется соединение газов вместо масляной смеси. Как правило, используется сера. В отличие от масляного прибора, элегазовый не требует особого ухода. Его главным достоинством считается долговечность.

Элегазовые выключатели делятся на:

  1. Колонковый. Применение такого строения оптимальное только для сети 220 кВ. Это отключающее устройство работает на одну фазу. В конструкцию входит две системы, которые размещаются в емкости с элегазом. Это контактная и дугогасительная система. Также они могут быть как ручными, так и дистанционными. Это считается основной причиной их больших размеров.
  2. Баковый. По габаритам меньше, чем колонковые. В конструкции имеется дополнительный привод, который имеет несколько фаз. Благодаря этому можно плавно и мягко регулировать включение и выключение напряжения. А из-за того, что в систему встроен трансформатор тока, механизм способен переносить большие нагрузки.

По методу гашения электрической дуги элегазовые силовые выключатели делятся на:

  • воздушный, его еще называют автокомпрессионный;
  • вращающий;
  • продольного дутья.

Принцип действия и область применения

За счет чего работает элегазовый выключатель большого напряжения? За счет изолированности фаз между собой посредством элегаза. Принцип работы механизма следующий: при поступлении сигнала об отключении электрического оборудования, контакты каждой камеры размыкаются. Встроенные контакты создают электрическую дугу, которая размещается в газовой среде.

Эта среда разделяет газ на отдельные частицы и компоненты, а из-за высокого давления в резервуаре, сама среда снижается. Возможное применение дополнительных компрессоров, если система работает на низком давлении. Тогда компрессоры усиливают давление и образовывают газовое дутье. Также используется шунтирование, применение которого необходимо для выравнивания тока.

Обозначение на схеме ниже указывает расположения каждого элемента в механизме выключателя:

Что касается моделей бакового вида, так в них контроль осуществляется с помощью приводов и трансформаторов. Для чего нужен привод? Его механизм является регулятором и его назначение заключается в том, чтобы включать или выключать электроэнергию и, если необходимо, удерживать дугу на установленном уровне.

Приводы делятся на пружинные и пружинно-гидравлические. Пружинные обладают большой степенью надежности и имеют простой принцип работы: вся работа делается благодаря механическим деталям. Пружина способна под действием специального рычага сжимать и разжиматься, а также фиксироваться на установленном уровне.

Пружинно-гидравлические приводы выключателей дополнительно имеют в конструкции гидравлическую систему управления. Такой привод считается более эффективным и надежным, ведь пружинное устройство может само изменить уровень фиксатора.
