Как вывести вентиляционную трубу на крышу

Возможные ошибки

Существует ряд ошибок, которые мешают правильно и качественно выполнить работу. Чаще всего забывают про герметики. Без него не удается создать герметичную конструкцию, в результате чего по системе вентиляции в дом проходит влага, мусор.

Другая частая ошибка – использование материалов, которые не могут сопротивляться воздействию влаги. В результате вся конструкция очень быстро изнашивается, ее приходится менять спустя 1-2 года эксплуатации.

Еще одна частая ошибка – составление неправильного проекта. К примеру, если к одному каналу будут подсоединяться трубы с нескольких помещений, которые располагаются на разных уровнях, то эффективность отвода загрязненного воздуха сильно страдает.

Главные цели Кровельной вентиляции

Хорошая кровельная вентиляция – это комплекс конструктивных мер, комплектующих деталей и механизмов, который выполняет следующие задачи и цели:

1. создает условия оптимальной аэрации помещения для поддержания комфортного микроклимата;
2. предотвращает появление чрезмерной влаги и протечек кровельного покрытия;
3. налаживает исправную работу систем устранения отработанного воздуха из площади внутри здания;
4. снижает напряжение в канализационных трубах;
5. выполняет профилактику гниения конструкций из дерева, промокания изоляционных материалов;
6. предупреждает преждевременное ржавление кровли.

Правильная циркуляция воздуха помогает обеспечить отсутствие влаги, исключает перепады температуры при нагреве или охлаждении кровельных материалов. Отсутствие системы вентиляции приводит к излишнему образованию льда зимой и загниванию конструкции кровли. В последствии это значительно сокращает долговечность крыши.

Значение труб для вентиляционной системы

Вентканал из канализационных ПВХ труб может иметь любую форму гиба

В процессе воздухообмена на каждого проживающего на данной жилплощади гражданина должно поступать порядка 30 кубометров свежего воздуха. Обеспечить его обязана вентиляционная система. Трубы это артерии сложного вентиляционного механизма. По ним из наиболее подверженных загрязнению помещений (туалет, кухня, ванная комната, мастерская, пр.) пары, газы, запахи удаляются. В «благополучные» комнаты (спальня, гостиная, пр.) – подается.

При организации проветривания природным путем в зонах с образованием загрязнений для движения воздуха монтируются вертикальные каналы с выводом на крышу. По ним спертый воздушный поток уходит в атмосферу на значительной высоте: чем патрубок выше, тем эффективнее тяга. Срубы и каркасные постройки, а также здания, где не была предусмотрена вентиляция на этапе проектирования, оборудуются пластиковыми трубами.

При механическом воздухообмене использование труб просто необходимо. Систему труб, шахт дополняют вентиляционные установки по притоку и вытяжке. Принудительная система состоит из специальной трубной разводки прямоугольного или круглого сечения. Подвод осуществляется к каждой комнате, производя в нем воздухообмен.

Наряду с металлическими рукавами все активнее устанавливаются трубы из пластика. Это может быть, как полиуретан, так и поливинилхлорид. Тип трубы – средний и жесткий. Температура проходящей воздушной среды не должна превышать +70°С, иначе прочность материала нарушается. Это относится, в частности, к вытяжке из кухни. Рекомендованный список помещений, где можно использовать трубы под канализацию в качестве вентиляции:

• одноэтажные жилые дома небольшой площади;
• производственные площадки малых предприятий;
• гаражи;
• бытовки;
• складские помещения;
• коридоры.

Как видно, это объекты, где к вентиляции не предъявляются повышенные требования, но она нужна, а традиционная система воздухообмена слишком дорого стоит.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

• лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
• полная герметичность на кровле;
• стильный дизайн;
• разнообразие моделей под все виды покрытия;
• гарантия 10 лет.

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

• для проветривания подкровельного пространства;
• для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

• эстетичный дизайн и доступная стоимость;
• повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
• простая установка с подробной инструкцией.

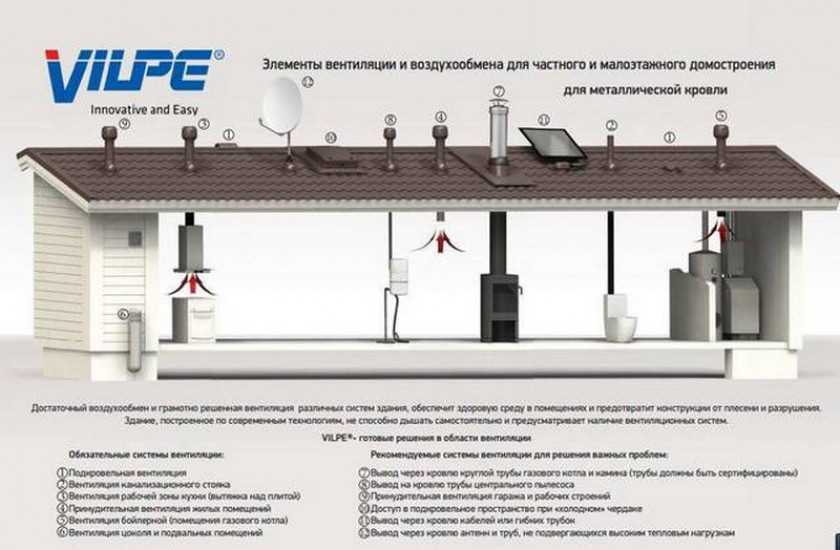

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

• изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
• устойчива к ультрафиолету и климатическим перепадам;
• экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
• большое разнообразие цветов и современный дизайн.

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Устройство

В кровельной системе присутствует несколько элементов:

• Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
• Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
• Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.
• Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

• точечный;
• линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена

Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

• Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
• Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
• Исключение условий для образования конденсата путем теплоизоляции УП.

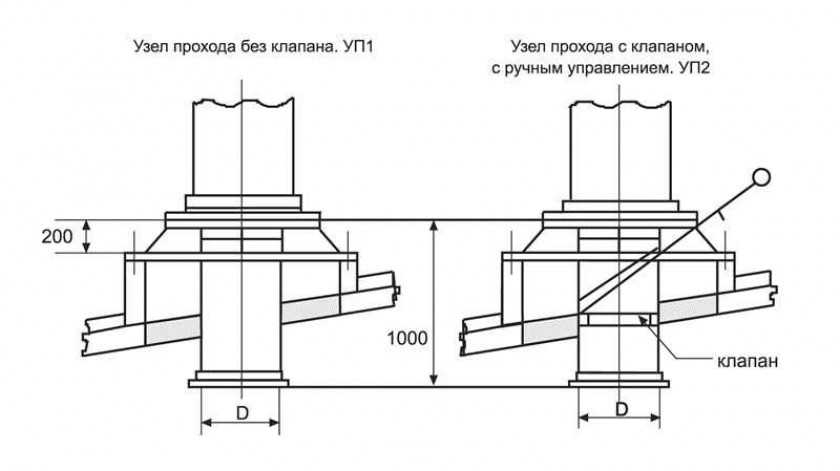

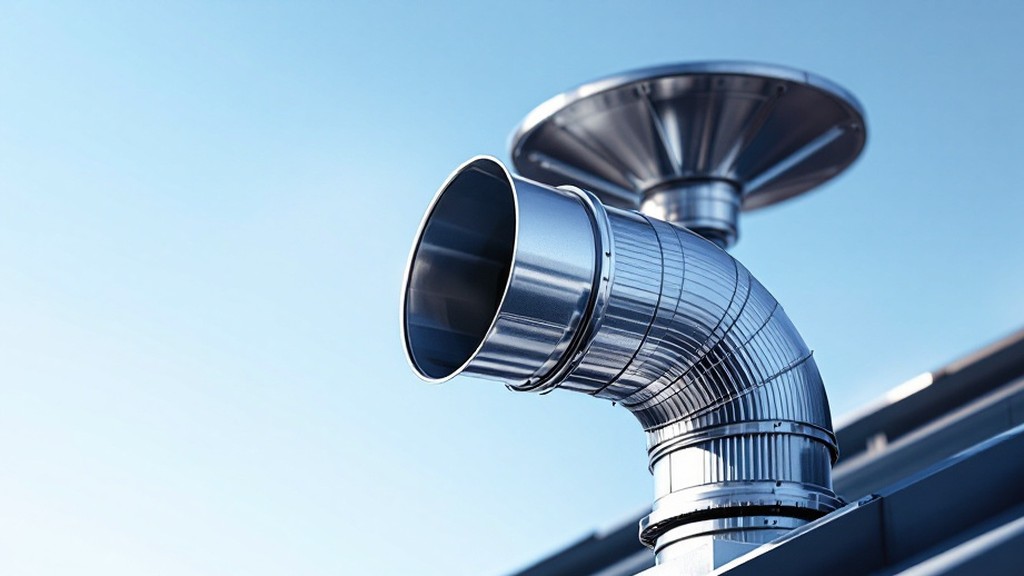

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу. Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции

Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

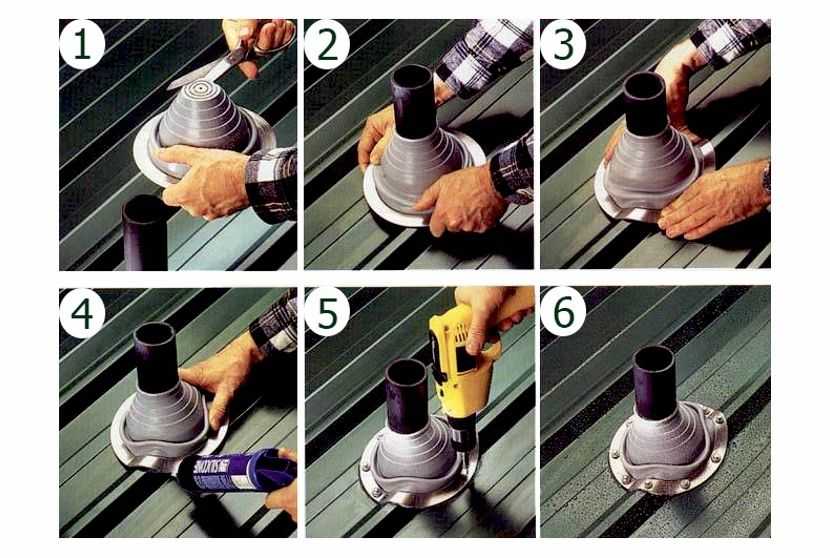

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

• Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
• Место установки УП тщательно промазывается мастикой.
• Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Методика установки трубы вентиляции на крыше

Наиболее удачным расположением вентиляционной трубы на крыше принято считать абсолютную вертикаль или прямое расположение канала. Известно, что чем больше в воздуховодах поворотов, тем хуже тяга.

На момент, когда нужно определяться с расположением вентиляционной трубы на крыше, нужно уже точно знать сечение выводного окна воздуховода и высоту установки воздуховода

Это важно, так как от этих двух параметров зависит:

• Способ крепления обечайки трубы на стропилах;
• Метод герметизации вентиляционной трубы на крыше.

Совет! При планировании способа крепежа и вылета вентиляционной трубы над кровельным покрытием и способа его крепления заложите в конструкцию возможность установки крышных вентиляторов.

Установка узлов крышных вентиляторов на кровле потребует более мощного крепежа и специального профиля труб. Поэтому проще предусмотреть дооснащение воздуховодов кронштейнами и переходными фланцами до того, как закрепить вентиляционную трубу на крыше. В этом есть определенная доля перестраховки, но идея в целом здравая. Узел установки крышного вентилятора обладает определенным весом и парусностью, и после того как воздуховод будет смонтирован на крыше, любая дополнительная нагрузка будет угрозой для просадки конструкции и раскрытия швов. Придется опять думать, чем загерметизировать вентиляционную трубу на крыше.

Даже если перспектива установки крышного вентилятора вам не нравится, все равно в будущем придется столкнуться с падением эффективности и пропускной способности воздуховодов из-за запыленности каналов и изменения метеоусловий. Даже специалисты, профессионально занимающиеся проектированием и монтажом систем вентиляций, рекомендуют закладывать в конструкцию небольшой запас по производительности, например, предусмотреть установку дефлектора. Насадка на вентиляционную трубу на крыше поможет без особых затрат увеличить тягу в трубе на 10-15% при слабом ветре, и до 30% на скорости потока 8-10 м/с.

Как сделать вентиляцию кровли из мягкой черепицы

Надеемся, вы уже не сомневаетесь, что устройство вентилируемой кровли из мягкой черепицы необходимо. Теперь — о том, как именно это сделать.

Для простых двускатных, вальмовых и мансардных крыш лучший способ устройства вентиляции кровли из мягкой черепицы — это установка в качестве вытяжки специального аэратора по всей длине конька. Он представляет собой широкий пластиковый уголок высотой несколько сантиметров с переменным углом сгиба. Боковые стороны конькового аэратора сделаны в виде решетки или сетки — именно через них воздух покидает подкровельное пространство.

Установка на мягкой кровле конькового аэратора для вентиляции обеспечивает:

• Равномерный поток воздуха по всей длине ската без образования застойных зон.
• Максимальную скорость воздушного потока, поскольку она зависит перепада высот между точкой входа в вентиляционную систему и точкой выхода. Точка входа всегда — карниз, а конек — самая высокая точка крыши.
• Минимальный риск протечек.

Для установки аэратора в битумной черепице на коньке нужно прорезать зазор шириной 50-70 мм. Или просто оставить такой зазор после монтажа рядовых гонтов на скате. Зазор должен быть не только в самой битумной черепице, но и в гидроизоляции. Иначе вместо вентиляции воздух в утеплителе будет просто загонять влагу выше и способствовать ускоренному намоканию теплоизоляционного материала.

Дальше устанавливают аэратор. Монтаж начинается с одного из краев кровли. Аэратор должен обязательно закрывать гвозди и клеевую полосу. Если это не так, нужно установить еще один ряд рядового гонта. Аэратор крепится на саморезы длиной 50 мм и более. Места для крепления, как правило, уже обозначены на корпусе с помощью разметки или даже готовых отверстий.

Для удобства крепления коньковые аэраторы довольно короткие — обычно меньше метра длиной. Между собой они скрепляются специальным замком.

На установленные аэраторы для эстетики и защиты пластика от ультрафиолета крепят битумную черепицу. Для этого используют карнизные гонты, которые разделяют на три части по линии отреза. Монтаж отрезков начинают навстречу преобладающему направлению ветра. Крепят их перпендикулярно аэратору 1-2 гвоздями с каждой стороны. При этом нахлест черепиц друг на друга большой — 30-50% (в зависимости от производителя). Каждый новый отрезок должен закрывать места крепления и клеевые полосы, если они есть.

Технология вентиляции крыши из мягкой кровли сложной формы предполагает установку дополнительных вентиляционных элементов — точечных аэраторов. Они нужны, чтобы обеспечить вентиляцию в застойных зонах — местах с перепадами высот, там, где сходятся несколько ендов или труб.

Такие продухи на мягкой кровле монтируются во всех высших точках сложной кровли. Для шатровых, куполообразных и подобных крыш это практически единственный вариант, поскольку коньковый аэратор на них поставить негде.

Для монтажа точечных аэраторов в выбранных местах кровли прорезают отверстия по шаблону, который идет в комплекте. Затем укладывают подкладочный ковер, промазывают подошву продуха для мягкой кровли битумной мастикой и крепят ее к OSB-плите. Потом юбку аэратора снова промазывают битумной мастикой, но уже сверху, и укладывают рядовую черепицу вокруг него.

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж  элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

• для притока воздуха в помещение;
• для циркуляции воздуха в чердачном помещении;
• для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции.. Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек

Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Выводы и полезные видео по теме

В этом видео вы узнаете, как установить вентиляционный выход на металлочерепицу:

Видео об установке вентиляционного отверстия на мягкой кровле:

В этом видео показан вариант установки косилок:

В установке вентиляционного отверстия нет ничего сложного. Благодаря большому выбору материалов изготовить и установить такой магазин можно как самостоятельно, так и из фабричных изделий, обладающих несомненной привлекательностью.

Главное при установке – обеспечить герметичность прохода через крышу, правильную высоту, надежное крепление и хорошую теплоизоляцию.

Расскажите, как вы своими руками оборудовали проход через крышу. Возможно, у вас есть информация по теме, которая может быть полезна посетителям сайта. Пишите свои комментарии в форме блока ниже, задавайте вопросы, размещайте фотографии.
