Ремонт бетономешалки своими руками: как разобрать, поменять подшипник, снять бочку, шкив, принцип работы и устройство

Как предотвратить неисправности

Чтобы в будущем не сталкиваться с поломками часто, достаточно соблюдать элементарные правила эксплуатации:

после каждого использования очищать бетономешалку от остатков раствора как внутри, так и снаружи;
никогда не перегружать установку, изготавливать только такое количество бетона, которое указано в техническом паспорте;
исключать попадание воды в блок управления;
следить за напряжением сети. Не допускается превышение, установленное производителем;
периодически смазывать вал шестерни.

Соблюдая правила и рекомендации, срок эксплуатации инструмента значительно возрастет, неисправности станут появляться намного реже.

Для осуществления правильной эксплуатации и ремонта, следует грамотно подготовиться. Необходимо знать:

устройство бытовой бетономешалки, ее основные элементы;
причины, которые могут спровоцировать сбои в работе;
верную подготовку и последовательность каждого шага.

А соблюдение правил безопасного использования такого важного строительного инструмента, позволит продлить его срок службы, сделать работу более комфортнее и эффективнее

Признаки неисправности

Выявить неисправность подшипникового узла стиральной машины-автомата иногда удается не сразу. Нередко пользователь замечает проблему, когда она становится уже вопиющей.

Определить возможную неисправность подшипников на самом деле несложно. Надо лишь прислушиваться к работе стиральной машины. Нередко случается так, что агрегат, находящийся, например, в ванной комнате, будучи загружен и запущен, работает там в абсолютном одиночестве. Хозяйка в это время может быть занята другими домашними делами или погрузиться в просмотр любимого сериала. Собственно, для этого и была изобретена стиральная машина-автомат. Однако все же эта домашняя помощница остается машиной, а следовательно, контроль за ее состоянием необходим.

Машина гудит

Первым тревожным признаком износа подшипников может стать необычный звук, возникающий при работе стиральной машины. Особенно сильно он может проявиться при переходе на режим отжима, когда обороты двигателя становятся наиболее высокими

Машинка может зашуметь вдруг, совершенно неожиданно – важно сразу обратить на это внимание

Сам по себе такой шум не пройдет, машина будет все более явственно скрипеть, при переходах на другие режимы начнут греметь соприкасающиеся металлические детали. Шуметь, заявляя о том, что подшипник сломался, она будет все более сильно

Важно не игнорировать этот шум, ведь подшипник уже начал разрушаться

Если дождаться, пока подшипник развалился полностью, барабан может заклинить, и машина получит весьма серьезные повреждения сразу нескольких важнейших узлов. Правда, еще раньше разрушится резиновый уплотнительный сальник, и в подшипник, а за тем и на пол начнет поступать вода. Протекание весьма опасно, может произойти замыкание в электродвигателе.

Сильная вибрация

Постепенно к шуму добавляется вибрация машины во время перехода на другой режим, например, от полоскания к отжиму. Излишняя вибрация на высоких оборотах может приводить к заметным перемещениям машины по ровному полу.

Не работает отжим

Запрессовка подшипников производится на заводе, и просто так, сами собой, части разрушенного узла из посадочного гнезда не выйдут. Двигатель получает дополнительное сопротивление изношенного узла, вследствие чего на режиме отжима, где предусмотрены высокие обороты, машина может перестать работать. Эксплуатация агрегата в таком состоянии недопустима.

Раскачивается барабан при загрузке

Распознать неисправность не всегда удается сразу. Для этого можно проверить люфт барабана, покачав его в горизонтальной плоскости. Также заметить люфт можно во время загрузки – барабан с изношенными подшипниками будет весьма заметно раскачиваться на амортизаторах и пружинах.

Типичные неисправности, признаки проявления, методика устранения

Несмотря на то, что конструкции бетономешалок разных производителей отличаются друг от друга, все они имеют довольно типичные неисправности.

Переключатель «старт-стоп»

Чаще всего ломается кнопка включения и выключения бетономешалки. Признаки неисправности: при нажатии на кнопку «пуск» барабан начинает вращаться, а при ее отпускании останавливается. Устраняем неисправность:

Снимаем защитный кожух блока электродвигателя (он обычно закреплен 4 или 6 саморезами).
Отсоединяем провода от контактов переключателя.
Снимаем переключатель с крышки кожуха.
При помощи мультиметра проверяем катушку электромагнита. Для этого ставим переключатель мультиметра в положение «измерение сопротивления». Один провод прибора подсоединяем к контакту «А1», второй – к контакту «8». Если тестер показывает «0», значит катушка электромагнита сгорела и переключатель необходимо просто заменить на новый. Если показания находятся в пределах 4-7 кОм, то, скорее всего, переключатель можно починить.

Нажимаем на маленькие боковые защелки переключателя и разбираем его на две половинки.
С помощью пинцета вынимаем из корпуса все контакты и аккуратно зачищаем их мелкой наждачной бумагой.
Собранный в обратном порядке переключатель устанавливаем на крышку защитного кожуха.
Подключаем провода.
Закрепляем кожух на блоке электродвигателя.
Производим пробное включение бетономешалки.

Как разбирать и собирать переключатель, подробно рассказано на видео:

Пусковой конденсатор электродвигателя

Явным признаком выхода из строя пускового конденсатора является следующее: при включении бетономешалки барабан не вращается, но если подтолкнуть его рукой, бетоносмеситель начинает работать. Такая неисправность довольно легко устраняется:

снимаем защитный кожух блока электродвигателя;
отключаем провода от конденсатора;
снимаем конденсатор (запах горелой пластмассы или вспучивание изоляции на корпусе говорит о том, что он пришел в негодность);
покупаем новый аналогичный конденсатор (емкость и рабочее напряжение должны соответствовать параметрам сгоревшего);
устанавливаем новый;
подключаем провода;
ставим защитный кожух на место и тестируем отремонтированный бетоносмеситель.

Ремень и шкив привода

Если при включении слышен шум работающего двигателя, а барабан не вращается, то это признак того, что либо ремень порвался, либо шкив проворачивается на валу.

Замена ремня:

ослабляем болты крепления электродвигателя;
надеваем новый ремень сначала на вал двигателя, а затем на шкив;
обтягиваем болты крепления электродвигателя (эту операцию необходимо производить вдвоем, так как придется одновременно оттягивать двигатель вниз и обжимать болты);
сборку производим в обратном порядке.

Замена шкива:

снимаем кожух электродвигателя и отсоединяем провода от электромагнитного пускателя;
ослабляем болты крепления электродвигателя и снимаем ремень;
снимаем стопорное кольцо с вала и шкив;
устанавливаем новый шкив и фиксируем его стопорным кольцом;
ставим на место ремень и защитный кожух (предварительно подсоединив все провода).

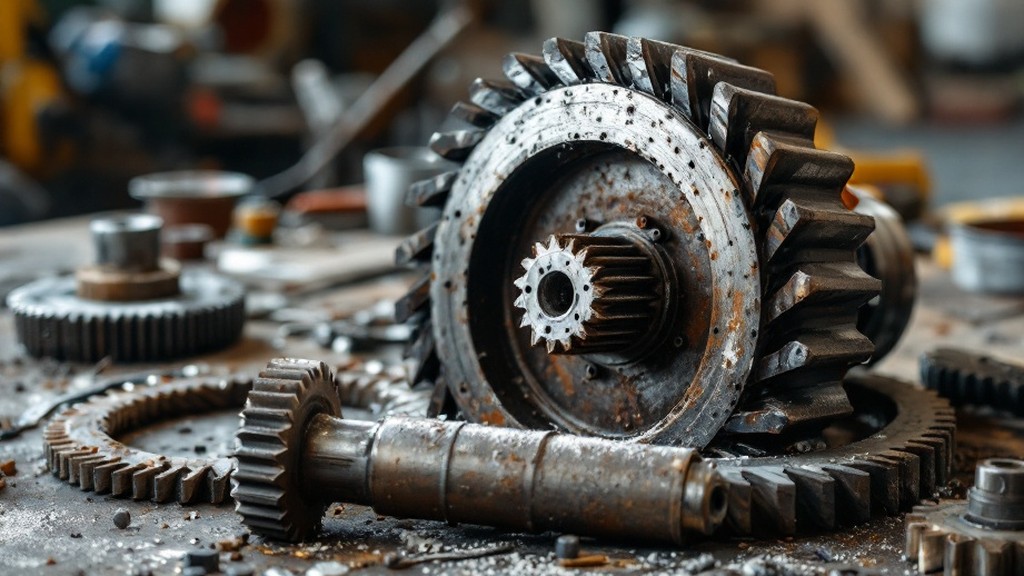

Венечная и ведущая шестерни

Если бетономешалка работает с рывками, то это говорит об износе или о сколах на шестернях (венечной, ведущей или на обеих одновременно).

Для замены венечной шестерни секторного типа не требуется разбирать бетономешалку. Просто меняем венец сектор за сектором.

Чтобы поменять сплошной венец (рекомендуется одновременная замена и ведущей шестерни), который крепится к нижней половине емкости, необходимо разобрать бетономешалку:

отсоединяем емкость от траверсы;
снимаем старую венечную шестерню;
устанавливаем новый венец;
удаляем стопорное кольцо, фиксирующее рабочую шестерню на валу;
снимаем старую рабочую шестерню (не потеряйте шпонку, которая вставляется в углубления вала и шестеренки);
насаживаем новую рабочую шестерню, вставляем шпонку и фиксируем шестерню стопорным кольцом.

Как собрать бетономешалку: в обратном порядке, уделяя особое внимание установке регулирующих шайб на вал крепления емкости к траверсе. После замены шестеренок рекомендуется отрегулировать плотность зацепления

Причины поломки

Чаще всего дефекты возникают во вращающихся узлах бетономешалки. Во время работы агрегата в подшипниковый узел груши попадает цементное молочко, которое постепенно твердеет и засоряет подшипник. Это приводит к его разрушению, что является причиной поломки бетономешалки. Если не проводить своевременные осмотры агрегата и его чистку после окончания работ, то такой смеситель прослужит недолго, а выход из строя подшипников тянет за собой поломку всего узла и конструктивных элементов рамы.

Часто для ускорения работ бетономешалку перегружают смесью, что негативно сказывается на работе всего устройства и на приводном узле. При этом разрушается не только ремень, но и шкив. А это грозит простоем механизма в течение нескольких дней.

Т. к. работа бетономешалки связана с частыми включениями и отключениями, то возможна поломка электропускателя. В большинстве случаев дефект связан с подгоранием контактов или замыканием в удерживающей катушке.

Выход из строя электродвигателя бетономешалки происходит редко, и это чаще всего связано с вмешиванием в схему управления, если его пуск производится напрямую, без кнопки. При такой схеме из действия выводится тепловое реле двигателя, и устройство остается без защиты. Повышение температуры обмотки ведет к разрушению изоляции и, как следствие, к поломке бетономешалки.

Виды ремонтных работ

Ремонт кнопки

Если кнопка вышла из строя, в первую очередь следует прочистить ее. Кнопки в бетономешалках – магнитные пускатели, а не просто конструкция вкл/выкл. Это обеспечивает безопасность работы, потому что при внезапном отключении электропитания машина остановится, а при включении – не заработает неожиданно, тем самым навредив кому-то.

Если кнопка пришла в негодность, не спеша снимите кожух (открутив саморезы, которые его удерживают), собственно кнопку. Просмотрите деталь, при необходимости – зачистите контакты. Также разберите и кнопку, почистив ее внутри.

Ремонт ремня

Иногда может случиться, что мотор работает, а емкость – нет (не происходит вращений). В этом случае причина может оказаться в ремнях. Снимите защитную крышку электропривода и оцените ситуацию. Чаще всего ремешок просто соскальзывает – в этом случае его нужно надеть на место. Иногда, даже если ремень цел и не оборван, он может быть непригодным к дальнейшей эксплуатации. Значит, не обойтись без покупки нового. Чтобы поставить его, ослабьте болты, прикрепляющие мотор (их два), поставьте ремень. Начинайте с мелкого шкива (около мотора), постепенно переходя к большому. Желательно воспользоваться чьей-то помощью – справиться своими силами весьма сложно, потому что нужно оттягивать движок и сразу – затягивать болты. Действия происходят одновременно.

Ремонт ведущей шестерни и венцов

Перед тем, как заменить шестерню и венцы, их нужно попытаться реабилитировать – хорошенько смазать литолом. Переверните чашу вниз горловиной. Включите бетономешалку и лопаткой намажьте венцы.

Если же шестерня проскакивает по зубчикам венца, ее пора менять. Состоит шестеренка из 12 зубчиков и отверстием (диаметром 14 мм) – под вал. Открутите фиксирующий болт (поможет ключ на 10), снимите шайбу и вытащите шестерню. Внимательно следите за тем, чтобы не потерялась шпоночка (она маленькая, находится в шестерне). Шпонку наденьте на новую шестеренку и верните ее на место, проделав действия в обратном порядке.

Устранение неисправностей

Проверка зубьев шестерни

Перед тем как подключить смеситель к электросети, особенно после длительной эксплуатации, стоит предварительно оценить ее работоспособность. При обнаружении дефектов стоит разобрать агрегат и устранить неисправности.

Основные причины представлены в таблице:

Неисправность	Причина
Поломка зуба шестеренки	Неправильная эксплуатация. Нельзя смазывать венцы и шестеренку. При работе цемент/песок, будут больше прилипать к их поверхностям, что увеличит трение, и металл быстро станет истираться.
Поломка редуктора	Быстрый износ происходит из-за плохого охлаждения, больших перегрузок. Чаще всего понадобится менять весь узел.
Кнопки включения/выключения	Загрязнение или некачественное соединение.
Дефекты подшипников и износ посадочных мест под них	Замена деталей.

Перед тем, как снять подшипник с бетономешалки, ее нужно аккуратно и правильно разобрать:

Перевернуть бадью.
Выкрутить болт, удерживающий вал на траверсе.
Наставкой аккуратно, не сильными ударами выбить из траверсы вал.
Разобрать опору барабана.
Удалить изношенные подшипники.
Если посадочные места их очень разбиты, необходимо изготовить переходную втулку по наружному диаметру нового подшипника.
Узел и сам смеситель собираются в обратной последовательности.

Возможно, агрегат исправен, но не включается. Как подключить кнопку? Обычно в таких конструкциях установлены магнитные пускатели, что обеспечивает безопасную работу устройства: при непредвиденном отключении электропитания агрегат остановится, а при подаче – неожиданно не заработает.

Кнопка для бетономешалки

Если кнопка получила повреждения, ее нужно:

Не спеша снять.
Осмотреть деталь, зачистить при необходимости контакты.
Разобрать и почистить элемент внутри.

Статья кратко познакомила, как собрать, пользоваться и как разобрать бетономешалку — видео ответит на многие вопросы, с учетом конструктивных нюансов разных моделей.

Советы по эксплуатации

В принципе, как видите, произвести ремонт – не так уж сложно. Но все-таки лучше, чтобы бетономешалка не ломалась. Отодвинуть срок поломки можно, придерживаясь нехитрых советов, с помощью которых о ремонте можно будет долго не задумываться:

всегда очищайте бетономешалку после использования, особенно следите за тем, чтобы пыль от цемента и раствор не попадали в механизм и двигатель;
не перегружайте инструмент, не стоит пытаться изготовить за раз больше бетона, чем это допустимо инструкцией;
постарайтесь сохранить бетономешалку в таком виде, в каком вы ее приобрели – в этом случае можно воспользоваться гарантией ремонта, который произведут специалисты.

Устройство и принцип работы бетономешалки

Эффективная работа с бетономешалкой требует знания ее конструкции. Это нужно, чтобы при необходимости суметь отремонтировать самостоятельно используемую модель оборудования и правильно выполнять ее обслуживание.

Устройство любой бетономешалки предусматривает присутствие следующих общих конструктивных частей:

емкости (барабана) для перемешивания раствора;
рамы, представляющей собой стальную опорную конструкцию, на которой закрепляются все остальные элементы бетономешалки;
лопастей, предназначенных для перемешивания бетона или других смесей и предотвращения их налипания к стенкам емкости;
привода с передаточным механизмом и системы управления им.

Эти конструктивные элементы представлены на фотографии далее.

Металлический барабан может быть разной формы, например, цилиндрической, грушевидной, бочкообразной.

Бетономешалка может работать за счет мускульной силы либо благодаря наличию электромотора или двигателя внутреннего сгорания. В первом случае барабан приводит в движение работник, вращая специальную рукоятку. Но механические версии оборудования встречаются довольно редко. Наибольшее распространение получили агрегаты с электродвигателями. Они оснащены кнопочным постом, с помощью которого происходит управление работой механизмов. Мощность установленного привода определяет назначение техники для бытового либо профессионального использования.

По способу перемешивания раствора бетономешалки бывают двух видов:

гравитационного;

принудительного.

Принцип работы бетономешалки гравитационного вида основан на поднимании перемешиваемой смеси вращающимся барабаном и ее последующем падении под воздействием силы тяжести. При этом неподвижные лопасти, размещенные внутри емкости, дополнительно разделяют состав, способствуя более быстрому образованию однородной массы. Выгрузка материала происходит через загрузочное отверстие с помощью опрокидывающего барабан механизма, приводимого в движение колесом или рычагом.

Принудительная бетономешалка работает как миксер: внутри неподвижного барабана вал с лопастями перемешивает раствор. Выгрузка готового состава происходит через шиберный затвор, который находится на днище емкости. Вал может быть расположен горизонтально или вертикально (показан на фото выше). Модели принудительного действия оснащаются более мощными электродвигателями, чем гравитационные, а также стоят дороже.

Ремонт

Ознакомившись со всеми важным факторами, подготовившись к работе, можно приступать делать ремонт бетономешалки своими руками. Если грамотно подойти к данному процессу, все обязательно получится. Разберем более подробно каждый пункт.

Как разобрать

Устранение многих поломок требует полной разборки бетономешалки. В этом случае необходимо быть предельно внимательным, следить чтобы все открученные части не потерялись и следовать такой последовательности:

отсоединить барабан от траверсы;
снять венечную шестерню (если есть необходимость заменить ее на новую);
удалить стопорное кольцо, которое фиксирует на валу рабочую шестерню;
снять рабочую шестерню.

Таким образом конструкция будет разобрана. Если какие-либо детали износились, их рекомендуется заменить на новые. После завершения ремонта, чтобы вернуть ее в прежний вид, следует все действия повторить в обратном порядке.

Как снять грушу с бетономешалки

Здесь также потребуется повышенное внимание и следование необходимой последовательности:

перевернуть барабан, чтобы траверса была вверху;
окрутить гаечным ключом болт, который крепит грушу;
убрать шайбу, гравер;
вернуть болт на свое место;
выбить вал из траверсы и вынуть барабан;
после этого необходимо снять все болты крепления и залить их кислотой для очищения.

Как снять шкив

Эта деталь бетономешалки достаточно капризная, она изготавливается из пластика и очень крепко крепиться стопорным кольцом с внутренней стороны.

Именно потому, для ее извлечения необходимо снять коробку мотора. Сделать такую манипуляцию можно, необходимо следовать такой последовательности:

открутить болты, крепящие коробку на раме;
после этого коробка легко снимется вместе со шкивом, можно будет увидеть голый вал;
останется только снять стопорное кольцо предварительно разжав его.

Как заменить подшипники

Необходимость замены этого узла возникает, когда при работе ощущается шум, треск, грохот. Прежде чем поменять подшипники на бетономешалке своими руками, нужно запастись небольшим арсеналом запасных частей:

новые подшипники, 2шт;
болты и гайки, шайбы;
небольшой отрезок трубы, диаметр которой должен быть идентичен диаметру, имеющемуся во внутренней обойме подшипника;
подставка из металла.

Сперва необходимо снять чашу барабана, а когда она будет снята проделать следующие манипуляции:

отделить барабан от опоры, разъединить их на две части. Именно в них находятся углубления, где установлены подшипники. Чтобы облегчить процедуру, можно помочь себе приготовленной заранее подставкой, ей нужно выбить вал, благодаря совпадению диаметров это должно произойти довольно просто;
останется снять изношенные подшипники с бетономешалки.

Когда подготовка окончена, можно приступать к сборке. Для этого потребуется:

очистить вал от находящихся на нем грязи, ржавчины. Лучше всего это делать растворителем или бензином;
вставить на него новые детали используя съемник.

Обратите внимание! Если съемника не нашлось, можно его заменить аккуратными постукиваниями по внутренним обоймам подшипников по всей окружности используя кусок трубы или брус из дерева

когда подшипники запрессованы, вал нужно забить в нижнюю часть опоры;
сверху надеть ее верхнюю часть и прикрутить все болты обратно;
последним шагом останется только поставить грушу на место.

Почему греется двигатель бетономешалки?

Перегрев электродвигателя — одна из частых проблем любого электрического оборудования, в том числе электробетономешалок. Такая неисправность приводит к ускоренному выходу двигателя из строя. Проблема может быть спровоцирована следующими факторами:

эксплуатация при перегрузах;
механические воздействия — резкие удары, сильные вибрации, толчки;
несоблюдение правил хранения;
повреждение изоляции обмоток, которое возникает из-за неаккуратной перевозки оборудования или попадания инородных частиц под корпус двигателя;
температура, в которой эксплуатируется оборудование, не соответствует паспортной;
разрушение подшипника.

Ремонт бетономешалок

Ремонт бетономешалок любых марок

Рама;
Электродвигатель;
Редуктор;
Стойка руля;
Пульт управления;
Груша.

Бетономешалки незаменимы при постройки загородных домах или строительных организаций для проведения строительных работ. А для безотказной работы по обработке бетономешалки достаточно регулярного технического обслуживания, правильной эксплуатации. Тогда ремонт бетономешалки потребуется только в результате естественного износа электродвигателя или редуктора.

Опыт работы 15 лет

Доверить ремонт и техническое обслуживание можно инженерам нашего сервисного центра, которые производят ремонт любых марок бетономешалок при необходимости выезжают на объект к заказчику.

Ремонтные работы начинаются с осмотра, диагностики, определяющей тип повреждения агрегатов в бетономешалки, стоимость ремонта и время осуществляется за счет стоимости запчастей и их наличии на складе нашего сервисного центра.

Когда требуется ремонт бетономешалок?

Необходимость преждевременного ремонта возникает из-за нарушения правил эксплуатации работы бетономешалки. Неподходящий режим, плохой доступ воздуха, большие перегрузки, низкое качество входного напряжения в электросети, не выполнения технического обслуживания – это приводит к тому, что требуется в дальнейшем капитальный ремонт в нашем сервисном центре.

Основные характерные поломки;
Отсутствием подачи электроэнергии на электродвигатель;
Неполадками выбивает автомат включения;
Поломка редуктора;
Не выдает двигатель нужные обороты;
Не запускается электродвигатель;
Износ шестерней;
Сильный шум в двигателе;
Требует замены шестерни и венца;
Замена ремней.

Встречаются и иные неисправности в работе бетономешалок, тогда сразу стоит обращаться к нашим специалистам за помощью. Лучше сделать во время дешевое техническое обслуживание, чем потом оплачивать дорогой ремонт.

Адреса и контакты сервисных центров

Адрес:

Россия, г. Москва, Пятницкое шоссе дом 18. м. Волоколамское

Телефон:

Адрес:

Россия, Московская область Раменский район г. Жуковский ул. Кирова 8

Телефон:

Адрес:

Россия, Московская область Истринский район г.Дедовск ул. Больничная 8 А

Телефон:

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Ремонт своими руками

Проведение ремонта бетономешалки своими руками без опыта возможно; чаще всего трудностей не возникает даже у новичков

Важно соблюдать в процессе технику безопасности, правильно подбирать сменные детали, купить которые можно в специализированных строительных магазинах

Если возникают затруднения с определением локализации поломки, ее устранением, в Москве и других крупных городах можно вызвать специалистов, которые починят прибор. Пока гарантийный срок не истек, лучше воспользоваться услугами мастеров, а не пытаться ремонтировать своими руками.

Замена подшипника

Часто нарушения в работе прибора вызваны неисправностью подшипников: эти детали быстро изнашиваются. Стоимость их не слишком велика, а замену легко произвести без помощи профессионала. Сначала придется снять коробку с мотором, грушу и ведущую шестерню, со стороны которой затем снимают стопорное кольцо.

Лучше снимать подшипники, используя специальный инструмент, но справиться с задачей возможно и без него: придется резко выбить вал, после чего установить его на опору и извлечь подшипники с помощью трубы, подходящей по диаметру.

Когда новые запчасти будут установлены на место испорченных, следует смазать вал литолом, после чего собрать устройство (для этого нужно в обратном порядке повторить все прежние действия).

Ремонт кнопки

Кнопка, представляющая собой магнитный пускатель, тоже может быть легко отремонтирована в домашних условиях. Сначала снимают кожух: чаще всего для этого нужны плоскогубцы и крестовая отвертка. После этого открывается доступ к 5 проводам. Их отсоединяют, после чего удаляют кнопку.

Испорченную деталь внимательно осматривают, предварительно разобрав. Чаще всего требуется произвести чистку от нагара (для этого применяется мелкозернистая наждачная бумага). После производят сборку.

Ремонт ремня и замена шкива

Для починки испорченного ремня нужно знать, как разобрать бетономешалку: это придется сделать в начале ремонта. Сначала потребуется снять коробку, после чего отсоединить контакты. В некоторых случаях специальный ремонт не требуется: если ремень соскальзывает, но его целостность не нарушена, для нормализации работы устройства достаточно вернуть его на прежнее место.

Если ремень испорчен, нужно заменить его. Определить, что требуется замена, можно, обнаружив расплавленную часть резинового привода.

Шкив тоже может испортиться: чаще всего это происходит из-за интенсивных нагрузок, при которых сцепление ухудшается, пластиковая деталь разрушается при контакте со стальной стороной вала. Чтобы произвести замену, откручивают болты крепления электродвигателя, снимают шкив и коробку. Стопорное кольцо разжимают. После старый шкив удаляется. На его место устанавливают новую деталь. В обратном порядке производят сборку бетономешалки.

Ремонт ведущей шестерни и венцов

Часто для ремонта не приходится снимать грушу. Процедура осуществляется с помощью ключа на 10, которым выкручивают фиксирующий болт. Снимают шайбу, после — шестеренку. На валу при этом остается некрупная шпонка, которую нужно аккуратно извлечь. Затем с использованием новой шестерни осуществляют монтаж, повторяя в обратном порядке действия.

Реже происходят поломки венечного колеса. Чтобы устранить их, придется открутить удерживающие деталь на груше болты. Поскольку крепятся эти части к нижней стороне емкости, придется производить разборку бетономешалки. Когда емкость будет отсоединена от траверсы, старую венечную шестерню откручивают, на ее место крепят новую. Рекомендуется одновременно совершить и замену ведущей.

Замена конденсатора электродвигателя

Если бетономешалка не запускается, но гудит, придется чинить электродвигатель. Нужно демонтировать конденсатор и установить на его место новый, подходящий бетоносмесителю по параметрам.

Важно тщательно изучить информацию на корпусе детали, чтобы приобрести подходящую замену: если купленная запчасть не будет подходить, работа не наладится, придется повторно проводить указанные манипуляции. Сначала снимается кожух, затем от конденсатора отключают провода

После сломанная деталь удаляется (распознать поломку можно, если конденсатор вспучился или начал источать сильный запах жженной пластмассы), на ее место ставят новую, подключают провода и возвращают на прежнее место кожух

Сначала снимается кожух, затем от конденсатора отключают провода. После сломанная деталь удаляется (распознать поломку можно, если конденсатор вспучился или начал источать сильный запах жженной пластмассы), на ее место ставят новую, подключают провода и возвращают на прежнее место кожух.
