Как проложить трассу кондиционера: правила прокладки и монтажа коммуникаций

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Преимущества прокладки скрытой трассы перед коробами

Прокладка межблочных коммуникаций и дренажной системы в коробах имеет несколько преимуществ перед закладкой в стены:

  • Трудоемкость. Прикрутить к стене пластиковый короб проще, чем возится со штроборезами, болгарками и перфораторами.
  • Отсутствие пыли. По сравнению с резкой штробы в бетоне пыль от десятка отверстий покажется совсем незначительной.
  • Скорость. С работой можно управиться за пару часов.

На первый взгляд кажется, что короб – идеальное решение. Но если копнуть глубже, то выяснится, недостатки перевешивают кажущиеся очевидные достоинства:

  • Трасса дренажа должна иметь уклон не менее трех градусов в сторону слива. Это значит, что на метр длинны получится перепад по высоте от 3 сантиметров. При расстоянии в три метра это будет уже 9 см и такой перекос сразу будет бросаться в глаза – эстетика сильно страдает.
  • Коробов будет идти два штуки параллельно друг другу – электрический провод необходимо прокладывать отдельно от прочих инженерных коммуникаций. Итого – два короба шириной минимум 6 и 2 сантиметра каждый займут приличную часть стены. Картину не повесить, обои не переклеить и даже навесную полку под книги не приспособить.
  • Если будет принято решение организовать слив дренажа в канализацию, то короб придется тянуть уже по всей квартире, а тут получится уже совсем печальный вид.

После того как будут сопоставлены плюсы и минусы этих двух методов монтажа и мысленно обыгран конечный результат, то недостатки скрытого монтажа отступят на второй план. Они просто будут восприниматься как неотъемлемая, немного неприятная особенность, когда прокладка трассы кондиционера осуществляется в толщу стенки.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;

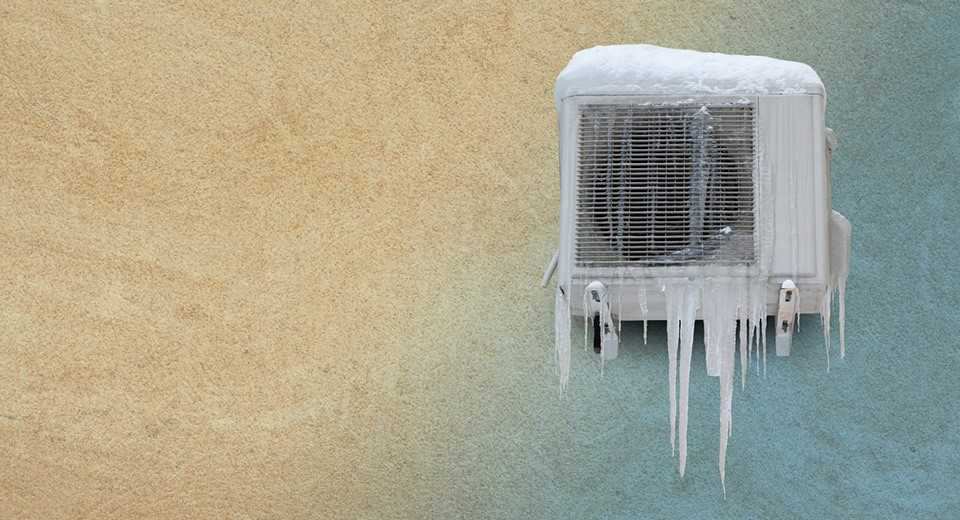

  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Сооружение трассы кондиционера

Первым этапом работ по монтажу трассы для соединения сплит системы с внешним блоком считается разметка штробы. Она может быть выполнены различными способами.


На этапе разметки штробы нужно учесть расположение других коммуникаций, чтобы избежать их повреждения

При разметке необходимо учесть расположение других коммуникаций, чтобы избежать возможного их пересечения или повреждения.

Порядок выполнения штробления

Способ разметки штробы зависит от особенностей дренажной системы и местом слива конденсата:

  • При параллельном расположении дренажной и фреоновой трубы углубление следует делать с уклоном не менее 3 градусов для предотвращения застоя конденсата.
  • Если дренажная труба располагается отдельно с отводом конденсата в канализационную систему, то уклон требуется только для устройства дренажа. Магистраль для хладагента можно располагать без уклонов и размещать как на стене, так и на потолке.
  • При отсутствии возможности реализации перемещения конденсата гравитационным способом необходимо обеспечить установку дополнительного насосного оборудования.

После сверления отверстия в стене для подключения трассы к уже установленному наружному блоку можно начинать разметку трассы, двигаясь от отверстия в стене до нижнего угла блока, расположенного внутри помещения. При выполнении поворотов следует избегать резких изгибов. Уклон лучше всего выдерживать постоянным на всем протяжении магистрали.

Чтобы обеспечить ровную канавку в стене лучше до начала штробления с помощью угловой шлифовальной машины прорезать края. После этого можно выполнять штробление при помощи перфоратора.


При штроблении стен перфоратором получить ровные края практически невозможно, лучше сначала прорезать их с помощью болгарки. Идеальным вариантом при отсутствии штробореза можно считать использование насадки на болгарку

Обычно достаточно сделать штробу глубиной 6 см. В случае необходимости можно уменьшить глубину вдвое, но при этом расширить штробу до 8 см. В этом случае коммуникации будут уложены в борозду не в глубину, а в ширину.

Расчет требуемых материалов

Для бытовых приборов мощностью до 3 кВт в зависимости от модели используются медные трубы для устройства трассы кондиционера диаметром 1/4 или 3/8 дюйма, что соответствует 6 и 10 мм.

При расчете длины трубки следует учитывать расстояние под внутренним блоком около полуметра, толщину стен, длину штробы, расстояние снаружи от стены до кранов блока. Длина трубы снаружи тоже лучше сделать не менее полуметра, чтобы обеспечить плавность изгиба.

Размер электрического кабеля рассчитывается подобным образом. С той лишь разницей, что длина под внутренним блоком составляет около 1,2 м, а длина снаружи – на 0,2-0,3 м длиннее трубок. Не лишним будет предусмотреть укладку дополнительного кабеля, который можно использовать для подключения дополнительных датчиков.

Для устройства дренажной магистрали предпочтительнее применение гофрированного шланга диаметром 16 мм. Расчет длины аналогичен расчету длины трубопровода, с учетом длины под внутренним блоком около 0,5 м, длина на улице – около 1,2 м.

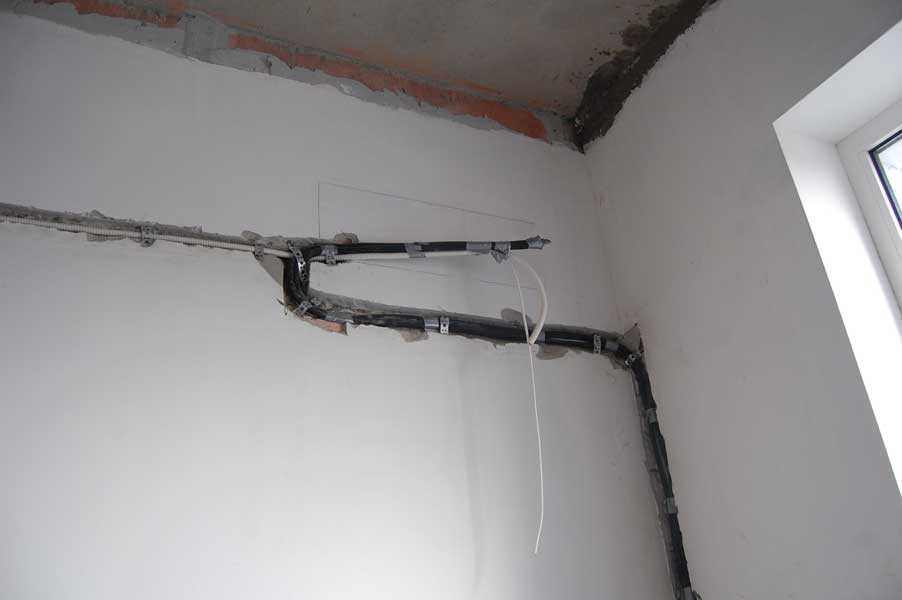

Укладывание трассы в штробу.

После того, как Вы подготовили трассу – её необходимо уложить в предварительно подготовленные каналы (штробы).

Крепление трассы осуществляется с помощью монтажной перфоленты и дюбель-гвоздей. Главное – чтобы трасса не выступала за плоскость чистого уровня стены. В месте выхода трассы у внутреннего блока – оставляем концы фреоновой трассы длиной 40 см, дренажный шланг – 50 см, провод межблочный – 50 см (берем с запасом, чтобы при монтаже внутреннего блока не возникло сложностей) В месте выхода трассы из стены к наружному блоку, коммуникации стоит оставить такой длины, чтобы их можно было без проблем подсоединить к внешнему блоку (обычно оставляют 1-1,5 м).

Опрессовка трассы кондиционера.

Этот шаг не является обязательным, но мы советуем его выполнять, так как очень часто возникают ситуации, когда при финишной отделке пробивают трассу и не замечают этого. Опрессовку трассы выполняют азотом ОВЧ давлением 34 атм. При разгерметизации опрессованной трассы происходит выброс азота под высоким давлением, что в любом случае будет услышано отделочниками. На данном этапе достаточно легко произвести ремонт трассы без обширных демонтажных работ. Также на трассу можно установить манометр, который будет показывать давление в системе.

После выполнения всех действий по прокладке трассы кондиционера – можно замазывать штробы.

Довеска блоков

После выполнения всех отделочных работ, нужно будет вызвать специалиста, который повесит внутренние и внешние блоки и запустит систему

Основные требования и правила монтажа кондиционеров

Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.

Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.

Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки

Вот почему выбирая его для любого кондиционера, важно учесть:

  1. Вес наружной части изделия.
  2. Сторону горизонта, где будет размещаться блок.
  3. Из чего сделаны стены фасада дома и их конструкцию.
  4. Доступность места для выполнения профилактических мер.
  5. Возможность защиты конденсатора от осадков и образования льда.

Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:

Положение здания по сторонам горизонта.
Количество членов семьи в доме.
Количество электрических приборов и их мощность.

​Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д

Чем больше приборов, тем жарче будет в комнате

д. Чем больше приборов, тем жарче будет в комнате.

Число батарей отопления.
Наличие в помещении других систем вентиляции.

Правила установки внешнего элемента климат-устройства

Внешний блок климатической сплит-системы

Строгим регламентом определяется также монтаж кондиционеров на фасаде здания. Учитываются такие факторы, как:

  • Монтажные крепления устанавливаются с запасом прочности, в 2-3 раза превышающем вес устройства. Монтируется анкерными болтами.
  • Внешняя поверхность здания должна быть гладкой, прочной. Крепеж к обветшалой стене исключен. Под действием вибрационной силы крепления расшатаются, устройство может упасть.
  • При установке кондиционеров на фасаде необходимо учитывать его отделку. Если он утеплен пенопластом, или сконструирован вентилируемый фасад, необходимо убедиться, что крепления монтируются к самой стене, а не к фасадной отделке.
  • Между стеной и климат-устройством должно оставаться расстояние не менее 10 см, от любого объекта вверху него – также не менее 10 см. Так обеспечивается естественная циркуляция воздушного потока вокруг, позволяя ему вовремя охлаждаться.
  • Крепеж проводится с учетом дальнейшего беспрепятственного доступа для проведения технического обслуживания.
  • Размещается строго горизонтально во всех плоскостях с целью организации правильного свободного перемещения фреона по охлаждающему контуру.

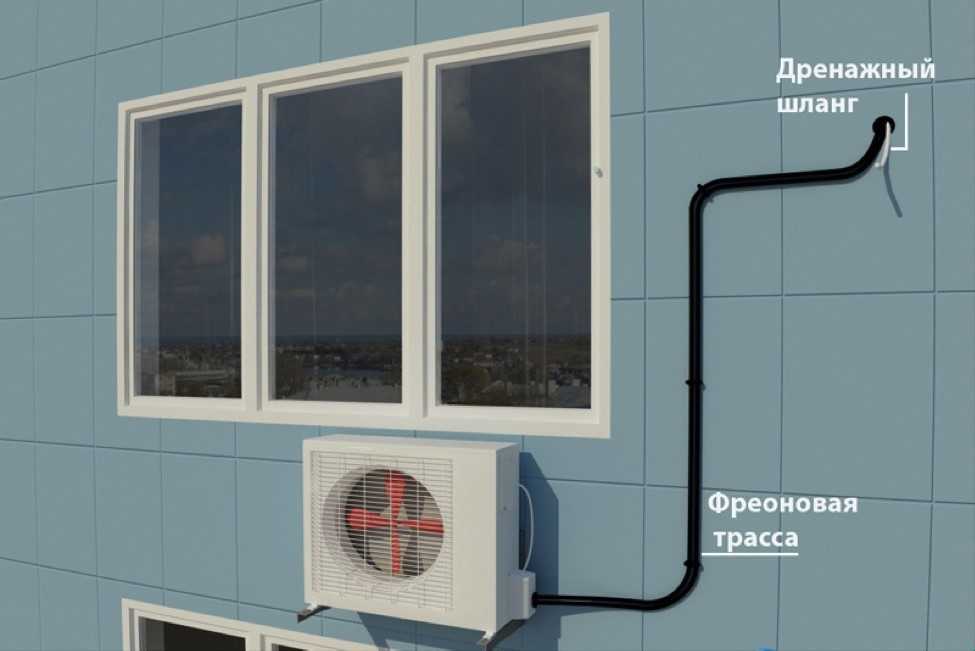

Схема установки внешнего блока сплит-системы на фасаде здания

От земли расположение не ниже 1,8-2 м, желательно в защитной обрешетке.
При монтаже на верхних этажах имеет смысл подумать о размещении системы на крыше дома. Это позволит избежать вызова промышленных альпинистов

Важно помнить, максимальное расстояние между элементами сплит-системы – 15 м.
Рекомендуется устанавливать на незастекленных балконах, лоджиях, что значительно убережет климат-устройство от механических повреждений, неблагоприятных атмосферных условий.
Монтаж внутри застеленного балкона крайне нежелателен из-за недостаточной конвекции воздушного потока, так необходимой наружному элементу сплит-системы.

Правила установки кондиционеров на фасадах зданий общие, применимы для всех сплит-систем в одинаковой мере.

Этапы штробления

Трасса должна быть уложена с учетом определенных требований, так как в противном случае кондиционер может работать неправильно. Например, если дренажная и фреоновая труба располагаются рядом, отверстие проделывается под углом 3 градуса, чтобы внутри не скапливался конденсат. Когда дренажная трубка идет отдельно, уклон должен быть соблюден только для нее, тогда как вторая трубка прокладывается без уклона. Лишняя жидкость будет сливаться за счет гравитации, но если этого невозможно добиться, следует дополнительно предусмотреть наличие насоса.

Осуществляя разметку, вы должны исключить резкие повороты, ведь трубки не поддаются такой деформации. Острых углов тоже быть не должно, так как это спровоцирует залом медной трубки, а фреон при этом не будет циркулировать нормально. Углубление должно иметь высоту и ширину, которые равны 40 и 60 мм соответственно.

Дренажная трубка должна быть уложено на 20 мм в глубину и ширину. Штробление осуществляется штроборезом, а обычные электрические и механические инструменты и приспособления для этого не подходят, так как могут спровоцировать разрушение стены. Когда работа ведется в панельном доме, это даже может стать причиной снижения несущей способности конструкции.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Соединение блоков

Для соединения блоков необходимо соблюсти правильность подключения цветов кабеля. С этим больших проблем возникнуть не должно.

Дренаж

Отвод дренажа осуществляется на улицу или в канализацию. На внутреннем блоке сплит-системы есть трубка с пластиковым наконечником, куда надевается гофрированная труба и обжимается хомутом. Желательно вывести ее на расстояние 1 метра от стены

В нижней части наружного блока редко используют гофрированную трубу и оставляют все так, как есть. Вода просто капает на землю.

Система циркуляции фреона

Подключение медных труб требует ответственности и неплохой подготовки. Перед этим лучше внимательно прочесть инструкцию и изучить места для подключения. Медные трубки не должны сильно перегибаться и проходить равномерно вместе с остальной коммуникацией.

На внутреннем блоке есть два порта для подключения двух трубок. Для начала необходимо скрутить гайки. Если во время этого что-то шипит – не страшно, это выходит азот, который был предварительно закачан в блок.

После обрезания трубы внимательно проверяются концы на наличие заусенец и других грубостей. На протяжении 5 -7 см труба должна быть идеально ровной. Вальцевание осуществляется под размер штуцера порта

Очень важно, чтобы трубка плотно надевалась на штуцер – это исключит излишнюю потерю фреона и обеспечит нормальную герметизацию

Если все хорошо одевается, трубка с портом соединяется с помощью накручивания гайки. При этом нет необходимости использоваться прокладки или другие приспособления. Такие операции проделываются со всеми концами двух медных трубок.

Раскатка труб и укладка в штробу

Трубы должны лежать без заломов и острых углов

Перед монтажом трубы раскатываются в прямую линию

В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования. На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем

Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра

На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.

Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей

Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке

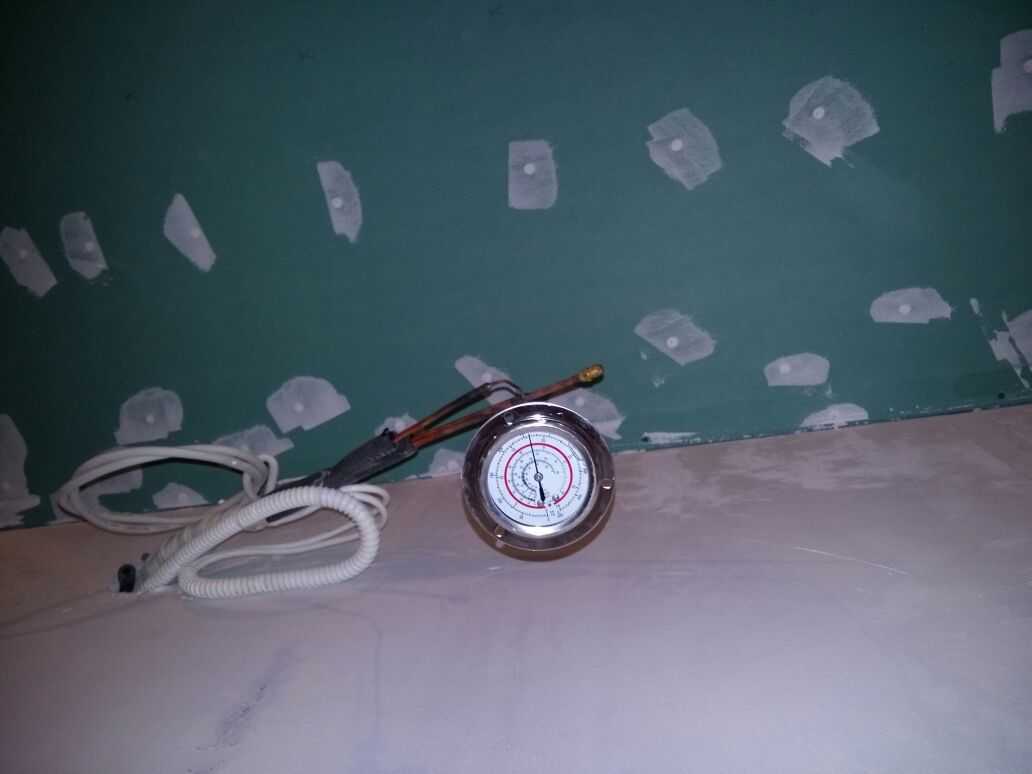

Опрессовка трассы

Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.

Чистка трассы кондиционера

В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.

Закрытие штробы

После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.

Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.

В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.

Этапы штробления

Трасса должна быть уложена с учетом определенных требований, так как в противном случае кондиционер может работать неправильно. Например, если дренажная и фреоновая труба располагаются рядом, отверстие проделывается под углом 3 градуса, чтобы внутри не скапливался конденсат. Когда дренажная трубка идет отдельно, уклон должен быть соблюден только для нее, тогда как вторая трубка прокладывается без уклона. Лишняя жидкость будет сливаться за счет гравитации, но если этого невозможно добиться, следует дополнительно предусмотреть наличие насоса.

Осуществляя разметку, вы должны исключить резкие повороты, ведь трубки не поддаются такой деформации. Острых углов тоже быть не должно, так как это спровоцирует залом медной трубки, а фреон при этом не будет циркулировать нормально. Углубление должно иметь высоту и ширину, которые равны 40 и 60 мм соответственно.

Дренажная трубка должна быть уложено на 20 мм в глубину и ширину. Штробление осуществляется штроборезом, а обычные электрические и механические инструменты и приспособления для этого не подходят, так как могут спровоцировать разрушение стены. Когда работа ведется в панельном доме, это даже может стать причиной снижения несущей способности конструкции.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

  1. Подбираем набор необходимого инструмента и нужные материалы.
  2. Изучаем предложенные производителем схемы.
  3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
  4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Требования и нормы

Обычно блоки кондиционера соединяются между собой медной трубкой. Установка оборудования должна вестись лишь только после тщательного определения места его расположения, так как сдвинуть устройство даже на несколько сантиметров будет после уже невозможно.

Внешней блок следует расположить таким образом, чтобы к нему был обеспечен легкий доступ в случае поломки. Если это невозможно из квартиры, то до блока должны добраться промышленные альпинисты. Прокладывая трубу, вы должны учитывать, что она не должна проходить под острым углом, так как она может загнуться, что будет мешать нормальной эксплуатации.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
