Монтаж водяного теплого пола своими руками: пошаговое руководство

🛠️ Узнайте‚ как правильно выполнить монтаж водяного теплого пола своими руками! 🏠 Пошаговое руководство‚ расчет материалов‚ выбор насоса и секреты эксплуатации. ✅

Представьте, как приятно ходить босиком по теплому полу в собственном доме, когда за окном мороз! Водяной теплый пол – это современное и эффективное решение для отопления, которое обеспечивает равномерное распределение тепла и создает комфортный микроклимат. В отличие от радиаторного отопления, он не сушит воздух, не создает сквозняков и позволяет значительно сэкономить на коммунальных платежах. Конечно, монтаж такой системы – задача непростая, требующая внимательности и определенных навыков, но результат того стоит: вы получите надежную и экономичную систему обогрева на долгие годы.

Актуальность и преимущества системы

Система водяного теплого пола становится все более актуальной для владельцев частных домов. Она предлагает ряд неоспоримых преимуществ перед традиционным радиаторным отоплением. Главное – это равномерный прогрев всего помещения снизу вверх, что создает максимально комфортные условия. Отсутствие видимых элементов отопления освобождает пространство и открывает новые возможности для дизайна интерьера. Кроме того, теплый пол работает на более низких температурах теплоносителя, что ведет к существенной экономии энергоресурсов. Да, работы по его установке довольно сложны и требуют точности, но в итоге мы получаем высокоэффективную, долговечную и эстетичную систему отопления, которая будет радовать нас десятилетиями.

Что нужно знать перед началом работ

Прежде чем приступать к монтажу водяного теплого пола, важно оценить все возможности и ограничения. Установка такой системы в квартире обычно требует согласования с управляющей компанией, так как это связано с изменением общедомовой системы отопления и увеличением нагрузки на перекрытия из-за бетонной стяжки. В частном доме возможностей гораздо больше, но все равно необходимо учитывать высоту потолков, так как стяжка с трубами поднимет уровень пола на 8-10 см. Для самостоятельного выполнения работ потребуются базовые строительные навыки, умение работать с измерительными инструментами и понимание гидравлики. Я бы сказал, что на весь процесс, от подготовки до заливки стяжки, может уйти от одной до двух недель активной работы, в зависимости от площади помещения и опыта. Лучше всего планировать монтаж на теплый сезон, чтобы стяжка могла высохнуть естественным образом, без принудительного нагрева.

Необходимые материалы

Выбор качественных материалов – залог долговечности и эффективности вашего теплого пола. Важно не экономить на ключевых компонентах. Ниже представлена таблица основных материалов, их примерный расход и стоимость.

Таблица 1: Основные материалы для водяного теплого пола

Расход трубы для водяного теплого пола обычно составляет 5-7 метров на квадратный метр площади отапливаемого помещения при шаге укладки 15-20 см. Чтобы рассчитать общее количество трубы, умножьте площадь помещения на средний расход (например, 6 м/м²). Например, для комнаты в 20 м² потребуется около 120 метров трубы. Рекомендую покупать материалы у проверенных поставщиков в специализированных магазинах, чтобы избежать подделок и получить гарантию качества.

Необходимые инструменты

Для монтажа водяного теплого пола потребуется набор как базовых, так и специализированных инструментов. Некоторые из них можно взять в аренду, что позволит сэкономить бюджет.

Таблица 2: Инструменты для монтажа теплого пола

Помню, когда я делал теплый пол в своей гостиной, такер для скоб очень сильно сэкономил время и силы. Без него пришлось бы вручную прикручивать каждый хомут, а это тысячи креплений! Также не забудьте про средства индивидуальной защиты: перчатки, защитные очки и респиратор, особенно при работе с бетоном и пластификаторами. Это не просто рекомендация, а обязательное требование безопасности.

Подготовка помещения

Качественная подготовка помещения – это фундамент для долговечности и эффективности вашего теплого пола. На этом этапе мы закладываем основу для всей системы. Вот что нужно сделать:

1. Демонтаж старого покрытия: Полностью удалите старое напольное покрытие (ламинат, плитку, линолеум) до черновой основы. Это может быть бетонная плита или деревянный настил.
2. Очистка от мусора: Тщательно очистите поверхность от пыли, грязи, строительного мусора. Даже мелкие частицы могут помешать плотному прилеганию гидроизоляции и утеплителя. Я обычно использую мощный строительный пылесос, чтобы убрать все дочиста.
3. Проверка уровней дверных проемов и порогов: Измерьте высоту дверных проемов и порогов. Учитывайте, что уровень пола поднимется на 8-10 см за счет утеплителя, труб и стяжки. Возможно, потребуется подрезать двери или предусмотреть пандусы. Это важный момент, который часто упускают, а потом приходится переделывать.
4. Заделка крупных трещин: Если в черновом основании есть большие трещины или выбоины, их необходимо заделать ремонтным раствором, чтобы получить максимально ровную и стабильную основу.

Помните, что чистота и ровность основания – это не прихоть, а необходимость для правильной работы системы.

Подготовка поверхности

После подготовки помещения переходим к детальной подготовке самой поверхности пола. Этот этап критически важен для предотвращения теплопотерь и обеспечения равномерного прогрева.

1. Выравнивание черновой основы: Если черновая основа имеет значительные перепады высот (более 1-2 см на 2 метра), необходимо выполнить выравнивающую стяжку или использовать самонивелирующиеся смеси. Идеально ровная поверхность – залог того, что трубы будут лежать ровно, без изгибов и перекосов, что исключит образование воздушных пробок и обеспечит равномерный прогрев.
2. Укладка гидроизоляции: На ровную и чистую черновую основу укладывается слой гидроизоляции. Обычно это плотная полиэтиленовая пленка толщиной 200 микрон. Пленка укладывается внахлест (минимум 10-15 см) с проклейкой стыков скотчем и заводится на стены выше уровня будущей стяжки (примерно на 10-15 см). Это защитит нижележащие конструкции от влаги из стяжки.

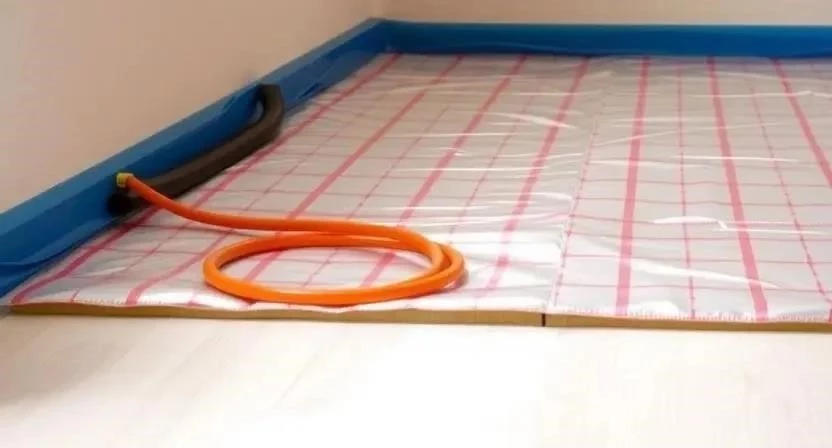

3. Укладка утеплителя: Поверх гидроизоляции укладывается теплоизоляционный слой из экструдированного пенополистирола (ЭППС) толщиной 30-50 мм. Утеплитель укладывается плотно, без щелей, чтобы минимизировать теплопотери вниз. Многие современные утеплители для теплого пола имеют специальные бобышки или разметку для удобства укладки труб. Это помогает направлять трубы и соблюдать нужный шаг.
4. Монтаж демпферной ленты: По всему периметру помещения, а также вокруг всех несущих колонн и перегородок, устанавливается демпферная лента. Она компенсирует температурное расширение бетонной стяжки при нагреве и остывании, предотвращая образование трещин. Лента должна быть приклеена или прикреплена к стенам так, чтобы ее верхний край был выше уровня будущей стяжки.
5. Укладка армирующей сетки (опционально): Если вы не используете маты с бобышками, можно уложить армирующую сетку (например, дорожную с ячейкой 100х100 мм и толщиной прутка 3-4 мм) поверх утеплителя. К ней будет удобно крепить трубы теплого пола.

Соблюдение этих шагов гарантирует, что тепло будет направлено вверх, а стяжка останется целой и прочной.

Пошаговая инструкция по монтажу водяного теплого пола

Монтаж водяного теплого пола – это поэтапный процесс, требующий точности и аккуратности. Я постарался максимально подробно описать каждый шаг.

1. Шаг 1: Проектирование и отрисовка схемы (2-4 часа)
   Начните с детального плана. Определите оптимальную схему укладки труб: «улитка» (спираль) или «змейка». «Улитка» обеспечивает более равномерный прогрев, так как подающая и обратная трубы чередуются. «Змейка» проще в укладке, но может давать неравномерный нагрев. Разметьте расположение коллекторного шкафа, зон с повышенными теплопотерями (у окон, дверей), где шаг трубы должен быть меньше (10-15 см), и основные зоны (15-20 см). Длина одного контура трубы диаметром 16 мм не должна превышать 100 метров, чтобы избежать больших гидравлических потерь.

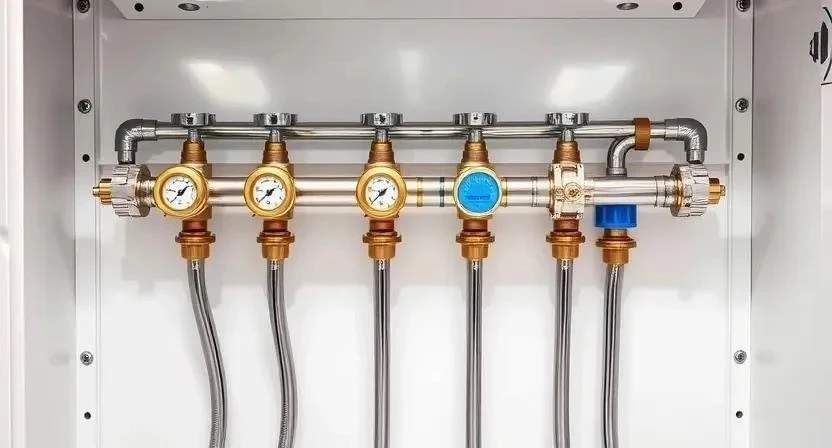

2. Шаг 2: Установка коллекторного шкафа (1-2 часа)
   Смонтируйте коллекторный шкаф в удобном месте, обычно возле входа в помещение или в специально отведенной нише. Он должен быть легко доступен для обслуживания. Убедитесь, что шкаф надежно закреплен и находится на необходимой высоте от чернового пола (обычно 60-90 см).
3. Шаг 3: Укладка теплоизоляционных матов (2-4 часа)
   Разложите теплоизоляционные маты (ЭППС) на подготовленную поверхность, плотно прижимая их друг к другу, без щелей. Если используются маты с бобышками, это значительно упростит дальнейшую фиксацию труб.
4. Шаг 4: Разметка трасс и зон прохода труб (1-2 часа)
   Согласно разработанной схеме, разметьте на утеплителе трассы для укладки труб. Это можно сделать маркером или специальным шнуром. Уделите внимание местам, где трубы будут проходить через деформационные швы – здесь их нужно защитить гофрированной трубой.

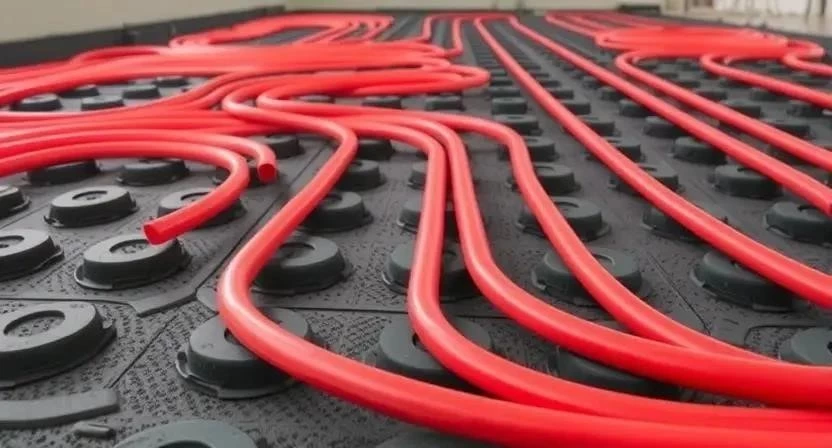

5. Шаг 5: Укладка трубы с соблюдением шага (8-16 часов, в зависимости от площади)
   Начинайте укладку трубы от коллектора. Размотайте бухту трубы, постепенно укладывая ее по размеченным трассам. Старайтесь избегать сильных перегибов и заломов. Если используете металлопластик, трубогиб будет очень кстати. Соблюдайте расчетный шаг укладки (15-20 см). Помните, что длина контура для трубы 16 мм не должна превышать 100 метров. Каждый контур должен быть цельным, без соединений в стяжке.
6. Шаг 6: Фиксация труб к основанию (4-8 часов)
   Закрепите трубы к утеплителю с помощью такера и скоб или пластиковых хомутов к армирующей сетке. Крепления должны быть достаточно частыми (каждые 40-50 см на прямых участках и чаще на поворотах), чтобы труба не всплыла при заливке стяжки. Но не перетягивайте крепления, чтобы не повредить трубу и не ограничить ее температурное расширение.
7. Шаг 7: Подключение к коллекторной группе (2-4 часа)
   После укладки всех контуров, подключите их концы к соответствующим патрубкам коллекторной группы. Подающие концы (обычно от верхнего коллектора) и обратные (от нижнего) должны быть четко обозначены. Используйте компрессионные или пресс-фитинги, обеспечивающие герметичное соединение.
8. Шаг 8: Установка деформационных швов (1-2 часа)
   Если площадь помещения превышает 30 м² или одна из сторон длиннее 8 метров, необходимо предусмотреть деформационные швы в стяжке. Эти швы делят стяжку на несколько карт. Трубы, пересекающие деформационные швы, должны быть защищены гофрированной трубой длиной не менее 30 см (по 15 см с каждой стороны от шва), чтобы компенсировать движение стяжки.
9. Шаг 9: Опрессовка системы под давлением (2-3 часа)
   Это один из самых важных этапов. Заполните систему теплоносителем (водой) и проведите опрессовку. Подключите опрессовщик и создайте давление в системе, превышающее рабочее в 1.5-2 раза (обычно 6-8 бар). Оставьте систему под давлением на 24 часа. Внимательно осмотрите все соединения на предмет протечек и убедитесь, что давление не падает. Это гарантирует герметичность системы.
10. Шаг 10: Заливка бетонной стяжки с пластификатором (4-8 часов)
    Приготовьте бетонную смесь (цемент, песок, щебень в пропорции 1:3:5 или готовую смесь) с добавлением пластификатора. Пластификатор улучшает текучесть смеси, повышает прочность и теплопроводность стяжки, а также снижает риск образования трещин. Заливайте стяжку слоем 5-7 см над трубами, аккуратно разравнивая ее правилом. Во время заливки давление в трубах должно сохраняться (рабочее давление 2-3 бара), чтобы избежать их деформации.
11. Шаг 11: Финишная отделка после высыхания (28 дней ожидания + время на отделку)
    После заливки стяжки необходимо дать ей полностью высохнуть и набрать прочность. Этот процесс занимает в среднем 28 дней при температуре не ниже +10°C и нормальной влажности. Только после полного высыхания можно приступать к укладке чистового напольного покрытия (плитка, ламинат, паркетная доска).

Мой личный опыт подсказывает, что не стоит торопиться с заливкой стяжки. Лучше потратить лишний день на проверку всех креплений и особенно на опрессовку. Ведь исправить ошибку после заливки будет очень дорого и трудоемко.

Важные нюансы

При монтаже водяного теплого пола есть несколько критических моментов, которые обязательно нужно учесть, чтобы система работала безупречно:

1. Температурный режим при заливке: Оптимальная температура воздуха в помещении при заливке стяжки должна быть в пределах +10°C до +25°C. Избегайте сквозняков и резких перепадов температур. В первые дни после заливки стяжку рекомендуется накрыть полиэтиленовой пленкой, чтобы обеспечить равномерное высыхание и предотвратить слишком быстрое испарение влаги, что может привести к растрескиванию.
2. Контроль давления в трубах во время работ: Во время заливки бетонной стяжки в трубах должно поддерживаться рабочее давление (обычно 2-3 бара). Это предотвратит их сдавливание весом бетона и поможет сохранить их круглую форму, исключая образование воздушных пробок в будущем. Я всегда подключаю манометр и регулярно проверяю показания.
3. Важность плавного пуска теплоносителя: После полного высыхания стяжки (минимум 28 дней) первый запуск системы должен быть очень плавным. Постепенно повышайте температуру теплоносителя, начиная с 20-25°C и увеличивая ее на 3-5°C в день, пока не достигнете рабочей температуры (обычно 35-45°C). Резкий нагрев может привести к термическим деформациям и растрескиванию стяжки.

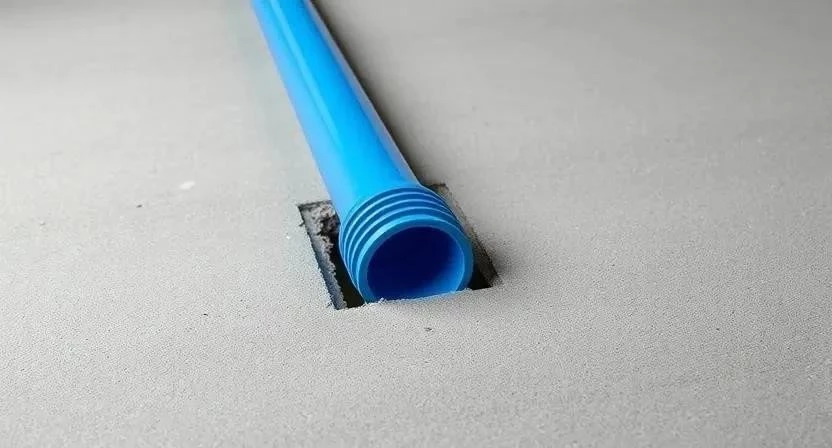

4. Защита труб при прохождении через деформационные швы: Как я уже упоминал, трубы, пересекающие деформационные швы, должны быть помещены в гофрированную трубу. Это позволит трубе свободно двигаться внутри гофры при температурных расширениях стяжки, не испытывая напряжений.
5. Использование качественных фитингов: Для подключения труб к коллектору используйте только проверенные и надежные фитинги (компрессионные или пресс-фитинги). Экономия на них может привести к протечкам, устранить которые под стяжкой будет крайне сложно и дорого.

Частые ошибки

Даже опытные мастера иногда допускают ошибки, но новичкам особенно важно знать о типичных проблемах, чтобы их избежать. Вот список самых распространенных ошибок, которые могут испортить всю работу:

1. Превышение длины контура: Слишком длинный контур (более 100 метров для трубы 16 мм) приводит к значительному падению давления и температуры теплоносителя к концу контура. В результате часть пола будет холодной, а система будет работать неэффективно.
2. Отсутствие демпферной ленты: Это критическая ошибка. Без демпферной ленты стяжка при нагреве будет упираться в стены, что неизбежно приведет к образованию трещин и разрушению конструкции пола.
3. Слишком широкий шаг укладки (эффект «зебры»): Если расстояние между трубами слишком велико (более 25-30 см), вы получите «зебру» – чередование теплых и холодных полос на полу. Это создает дискомфорт и снижает эффективность отопления.
4. Использование неподходящей трубы: Применение труб, не предназначенных для теплого пола (например, водопроводных труб с недостаточной кислородной защитой), приведет к быстрому износу системы, образованию отложений и коррозии коллектора и котла.
5. Отсутствие или неправильная гидроизоляция и теплоизоляция: Без гидроизоляции влага из стяжки может повредить нижележащие конструкции. Без качественного утеплителя большая часть тепла будет уходить вниз, обогревая соседей или грунт, что снизит эффективность системы и увеличит расходы на отопление.
6. Неправильная опрессовка или ее отсутствие: Пропуск этапа опрессовки – это игра в рулетку. Если система даст течь после заливки стяжки, ее ремонт будет стоить огромных денег и усилий.
7. Резкий первый запуск системы: Как я уже говорил, слишком быстрый нагрев стяжки при первом запуске может вызвать ее растрескивание из-за термического шока.
8. Неправильная подготовка основания: Невыровненное основание или наличие мусора под утеплителем может привести к повреждению труб, неравномерному распределению тепла и проблемам со стяжкой.

Мой сосед как-то решил сэкономить на демпферной ленте и утеплителе. Через год его стяжка пошла трещинами, а часть пола оставалась холодной. Пришлось все переделывать, что обошлось ему вдвое дороже первоначальной стоимости.

Расчет стоимости

Расчет стоимости монтажа водяного теплого пола – это важный этап планирования. Цена будет зависеть от площади, выбранных материалов и того, будете ли вы делать работу самостоятельно или привлечете бригаду. Ниже приведена таблица примерных расчетов для комнаты 20 м².

Таблица 3: Расчет стоимости водяного теплого пола (для комнаты 20 м²)

Экономия при самостоятельном монтаже: При выполнении работ своими руками вы экономите на стоимости работы мастера, что для комнаты в 20 м² составит 20 000 – 30 000 рублей. Это существенная экономия! Однако, стоит учесть возможные риски: ошибки в монтаже могут привести к дополнительным расходам на исправление, а также к потере времени. Также могут возникнуть дополнительные расходы на аренду специализированных инструментов (опрессовщик, бетоносмеситель, такер), если у вас их нет. Мой совет: если вы не уверены в своих силах, лучше пригласить опытного специалиста хотя бы на консультацию или на ключевые этапы, такие как опрессовка.

Уход после завершения монтажа

После того как стяжка залита, процесс еще не завершен. Правильный уход и первый запуск системы обеспечат ее долговечность и эффективность.

1. Сроки естественного высыхания стяжки: Самое главное – терпение. Бетонная стяжка должна полностью высохнуть и набрать марочную прочность. Этот процесс занимает минимум 28 дней при температуре воздуха не ниже +10°C и относительной влажности 60-70%. Не пытайтесь ускорить высыхание принудительным нагревом (например, тепловой пушкой), это приведет к растрескиванию.
2. Правила первого запуска: Как я уже упоминал, первый запуск системы должен быть максимально плавным. Начинайте с минимальной температуры теплоносителя (20-25°C) и ежедневно увеличивайте ее на 3-5°C, пока не достигнете рабочей температуры (35-45°C). Это позволит стяжке равномерно адаптироваться к температурным нагрузкам.
3. Обслуживание коллектора и фильтров: Регулярно проверяйте давление в системе и показания расходомеров на коллекторе. Раз в год, перед началом отопительного сезона, рекомендуется промывать фильтры, установленные перед коллекторной группой, чтобы избежать засоров и обеспечить бесперебойную циркуляцию теплоносителя.
4. Контроль воздушных пробок: Со временем в системе могут образовываться воздушные пробки. Если вы заметили, что какая-то часть пола греет хуже, возможно, это признак воздушной пробки. Ее можно удалить через воздухоотводчики на коллекторе.

Соблюдение этих простых правил ухода поможет вашей системе теплого пола служить верой и правдой долгие годы.

Альтернативные варианты отопления пола

Водяной теплый пол – отличное решение, но существуют и другие варианты, которые могут быть более подходящими в зависимости от конкретных условий. Давайте сравним их:

• Электрический теплый пол:
  • Принцип работы: Нагревается за счет электрического кабеля или матов.
  • Монтаж: Проще и быстрее, чем водяной, не требует сложной коллекторной группы. Может укладываться непосредственно под плитку в тонкий слой клея.
  • Стоимость монтажа: Обычно ниже, чем у водяного.
  • Эксплуатация: Значительно выше расходы на электроэнергию, особенно при постоянном использовании в качестве основного отопления.
  • Применение: Идеален для небольших помещений (ванная, туалет), где нужен быстрый и локальный нагрев, или как дополнительный источник тепла.
• Инфракрасная пленка:
  • Принцип работы: Тонкая пленка с нагревательными элементами, излучающая инфракрасное тепло.
  • Монтаж: Самый простой и быстрый монтаж, укладывается «сухим» способом непосредственно под ламинат, линолеум, ковролин.
  • Стоимость монтажа: Низкая.
  • Эксплуатация: Энергопотребление ниже, чем у кабельного электрического пола, но все равно выше, чем у водяного.
  • Применение: Отлично подходит для быстрого монтажа под легкие напольные покрытия, не требует стяжки.
• Сухой монтаж водяного пола без стяжки:
  • Принцип работы: Трубы укладываются в специальные пазы в плитах (например, из ЭППС или ДСП) или в алюминиевые пластины, которые затем накрываются финишным покрытием.
  • Монтаж: Быстрый, не требует «мокрых» работ и длительного ожидания высыхания стяжки.
  • Стоимость монтажа: Выше, чем у традиционного водяного пола из-за дорогих комплектующих.
  • Эксплуатация: Эффективность сравнима с традиционным водяным полом, но тепловая инерция ниже.
  • Применение: Идеален для деревянных перекрытий, где нельзя создавать большую нагрузку, или при необходимости быстрого монтажа.

Каждый из этих вариантов имеет свои плюсы и минусы. Водяной теплый пол под стяжку, на мой взгляд, остается наиболее экономичным и комфортным решением для основного отопления в частном доме, несмотря на трудоемкость монтажа.

Часто задаваемые вопросы (FAQ)

В процессе планирования и монтажа теплого пола возникает множество вопросов. Я собрал самые популярные из них:

1. Можно ли класть водяной теплый пол под ламинат?
   Да, можно. Но важно использовать ламинат, предназначенный для систем теплого пола, с соответствующей маркировкой. Также необходимо соблюдать температурный режим: температура поверхности пола не должна превышать 27-28°C, чтобы избежать деформации ламината.
2. Какой насос выбрать для водяного теплого пола?
   Для системы водяного теплого пола необходим циркуляционный насос, который будет обеспечивать движение теплоносителя по контурам. Выбор насоса зависит от площади отапливаемого помещения, длины и диаметра труб, а также гидравлического сопротивления системы. Лучше всего проконсультироваться со специалистом или использовать онлайн-калькуляторы для точного расчета.
3. Как убрать воздушную пробку из системы теплого пола?
   Воздушные пробки удаляются через специальные воздухоотводчики, установленные на коллекторной группе. Обычно нужно поочередно закрывать все контуры, кроме одного, и прокачивать его, пока не выйдет весь воздух, затем переходить к следующему. Повторять до полного удаления воздуха из всех контуров.
4. Что делать, если труба потекла в стяжке?
   Это худший сценарий, но такое случается. Если система протекла после заливки стяжки, необходимо точно определить место протечки (например, с помощью тепловизора) и вскрыть стяжку в этом месте. Поврежденный участок трубы вырезается и заменяется новым с использованием специальных ремонтных фитингов. Это сложная и грязная работа, поэтому так важна тщательная опрессовка перед заливкой.
5. Какая оптимальная температура теплоносителя в системе?
   Обычно температура теплоносителя в системе водяного теплого пола составляет 35-45°C. Температура поверхности пола при этом не должна превышать 27-29°C для комфорта и безопасности напольных покрытий.
6. Нужен ли смесительный узел для теплого пола?
   Да, смесительный узел (трехходовой или четырехходовой клапан) обязателен, если теплый пол подключается к высокотемпературной системе отопления (например, к радиаторам с температурой 60-80°C). Он смешивает горячий теплоноситель из котла с остывшим из обратки теплого пола, подавая в контуры пола воду оптимальной температуры.
7. Можно ли использовать антифриз в качестве теплоносителя?
   Да, в системах теплого пола можно использовать специальные незамерзающие жидкости (антифриз) на основе пропиленгликоля. Это актуально для домов, которые не отапливаются постоянно зимой, чтобы избежать замерзания системы. Однако антифриз имеет более высокую вязкость и меньшую теплоемкость по сравнению с водой, что может потребовать более мощного насоса и немного снизить эффективность.
8. Как рассчитать количество трубы для конкретной площади?
   Для расчета количества трубы умножьте площадь помещения на средний расход трубы на квадратный метр (обычно 5-7 м/м²). Например, для комнаты 15 м² при шаге укладки 20 см потребуется около 75 метров трубы (15 м² * 5 м/м²). Добавьте 10-15% на обрезки и подключение к коллектору.
9. Какой шаг укладки трубы выбрать?
   Стандартный шаг укладки трубы составляет 15-20 см. В зонах повышенных теплопотерь (у окон, дверей, внешних стен) шаг можно уменьшить до 10-15 см для более интенсивного обогрева.
