Схема и технология работы теплового насоса

Монтаж частей системы теплового насоса

Изучив порядок монтажа систем отопления и кондиционирования, основанных на тепловых насосах вы вполне можете провести этот процесс самостоятельно. Во всяком случае, обладая необходимыми знаниями, вы вполне сможете грамотно проверить ход выполнения таких работ сторонними организациями.

На начальном этапе производится расчет необходимой мощности системы. Для этого оцениваются потенциальные теплопотери строения.

На следующем этапе бурятся скважины под внешний контур отопительно-охладительной системы.

бурение скважины

В пробуренные скважины устанавливаются специальные, заранее изготовленные геотермальные зонды.

геотермальные датчики (внешний вид)

опускаем датчик в скважину

Внешний контур системы соединяется с коллектором, расположенным внутри здания. Параллельно изготавливается и устанавливается сам коллектор внешнего контура.

соединение с коллектором 1

соединение с коллектором 2

канава под тепловую систему

коллектор внешнего контура

Рассчитывается и проектируется система отопления и охлаждения. Непосредственно после расчета производится ее монтаж: строится система теплых полов или комбинированных вентиляторов. При применении фанкойлов до места их расположения монтируются вентиляционные каналы.

напольный фейкнол

подвесной фейкнол

коллектор теплого пола

коллектор системы отопления

монтаж коллектора

Вся система соединяется в единое целое. После сбора производится наполнение всей системы рабочими жидкостями и тестовое подключение.

тепловое оборудование в сборе

В течении некоторого времени построенная система прогоняется на различных режимах работы. В зависимости от достигнутых показателей проводится тонкая регулировка и настройка.

В связи с технологической сложностью регулировки, контрольные показатели с системы снимаются ежемесячно на протяжении одного года. В дальнейшем система, как правило начинает работать по годовому циклу и не требует столь частой проверки.

Ряд организаций, монтирующие отопительно-охладительные системы с использованием «тепловых насосов» предлагает услуги по удаленной регулировке и настройке параметров системы. В этом случае физического присутствия наладчика в вашем доме не требуется.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

  • компрессорный узел (промежуточный элемент комплекса);
  • испаритель, передающий низкопотенциальную энергию теплоносителю;
  • дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
  • конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.


Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Способ #2. Теплонасос из кондиционера

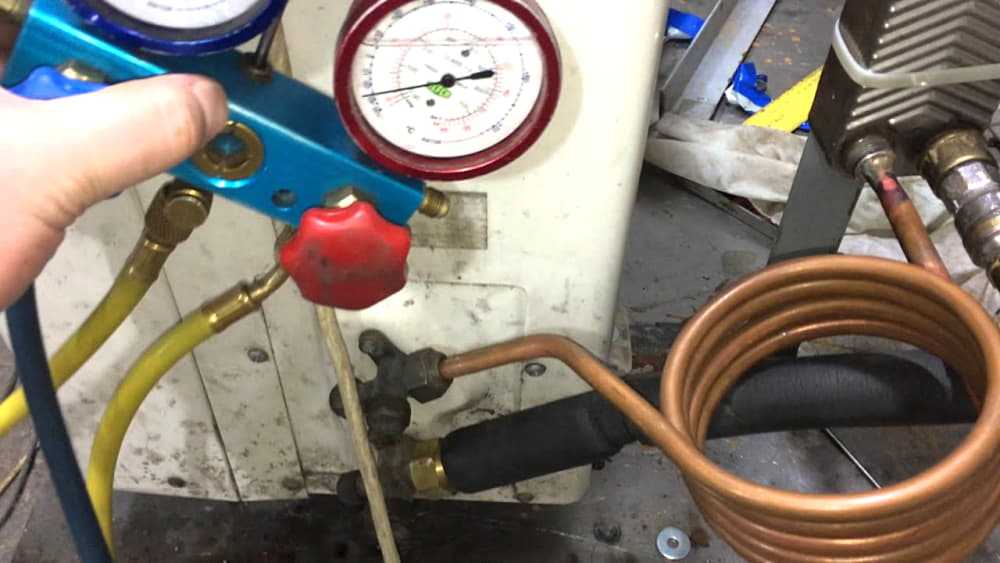

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

  1. Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки
  2. Как сделать тепловой насос воздух-вода: схемы устройства и самостоятельная сборка

Тепловой насос

Прежде чем приступить к детальному рассмотрению устройства, необходимо расшифровать само понятие “тепловой насос”, поскольку далеко не все люди знают, что это такое.

Что собой представляет

Итак, тепловой насос представляет собой специальное оборудование, которое работает по прямому или обратному циклу термодинамической машины. Основной его задачей является перенос тепла из одной среды в другую при помощи термодинамически расширяющегося газа или жидкости с определёнными свойствами.

Если буквально: тепловой насос – комплекс оборудования, позволяющий передавать тепло от нагретого тела к холодному. Конструктивно состоит из двух основных блоков: внутреннего – для установки внутри помещений и наружного.

Внутренний блок выполнен в виде металлического шкафа, в котором располагаются: компрессор, дроссели, расширительный бак. От внутреннего блока идёт разводка труб на систему отопления или кондиционирования.

Тепловые насосы, изготавливаемые крупными заводами, оснащаются управляющей автоматикой. Она информирует пользователя о текущем состоянии, критических параметрах насоса, а также позволяет управлять режимами работы.

Технические характеристики

Тепловой насос любой конструкции обладает следующими основными параметрами:

  • КПД в режиме нагрева (СОР);
  • коэффициент энергоэффективности в режиме охлаждения (EER).

Коэффициент СОР показывает уровень энергозатрат на нагрев помещений внутри зданий. То есть, сколько киловатт тепловой энергии будет получено при затратах 1 кВт электричества. Диапазон СОР может быть 3-5, а EER – 5-7.

Не менее важными являются и другие технические характеристики:

  1. диапазон рабочих температур для работы насоса в стабильном режиме;
  2. максимально допустимая длина труб, по которым будет протекать хладагент или теплоноситель;
  3. мощность и тип компрессора, одно- или трёхфазное питание;
  4. внутренняя площадь медного теплообменника;
  5. перепад высот между источником и потребителем, для функционирования насоса в заданных режимах;
  6. тип используемых теплоизоляционных материалов;
  7. уровень шумов компонентов установки в разных режимах работы.

Таблица 1. Параметры тепловых насосов мощностью 4,5 кВт и 9 кВт.

Температура источника, °С

Тепловая мощность насоса, кВт Электрическая мощность, кВт СОР Температура входной воды, °С

Температура выходной воды, °С

20

4,5 1,2 3,75 30 50

7

1,45 3,1

-15

2,48 1,81
20 9 2,4

3,75

7 2,9

3,1

-15 5

1,8

Принцип работы теплового насоса

Принцип работы основан на теплопередаче от нагретой среды в холодную посредством хладагента, циркулирующего по замкнутому контуру. Для работы насоса достаточно, чтобы разница температур составляла минимум 1°С.

Упрощённая схема, объясняющая принцип работы теплового насоса.

В качестве источника тепла или холода могут выступать массивные тела со стабильной температурой в течение достаточно длительного времени, независимо от условий окружающей среды. Это может быть грунт, вода, камни или воздух. То есть, чтобы охладить или нагреть помещение, достаточно транспортировать теплообменную среду по замкнутому контуру между источником и потребителем, а также изменять её температуру путём термодинамического сжатия или расширения.

Тепловой насос работает так:

  1. При включении насоса теплоноситель начинает двигаться по замкнутому контуру системы.
  2. В ходе циркуляции теплоноситель от среды-источника при прохождении через теплообменник нагревается.
  3. Нагретый теплоноситель начинает нагревать хладагент при попадании во внутренний циркуляционный контур.
  4. Хладагент начинает испаряться внутри испарителя, то есть переходит из жидкого в газообразное состояние.
  5. Испаренный хладагент по коммуникациям попадает в компрессор, сжимается и начинает нагреваться (эффект Джоуля-Томсона).
  6. После сжатия нагретый хладагент попадает в конденсатор, внутри которого происходит обмен теплом с контуром системы отопления дома. Там он теряет свою температуру, охлаждается и снова переходит в жидкое состояние.
  7. Жидкий хладагент по трубам при прохождении через редукционный клапан теряет высокое давление и снова поступает в испаритель.

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

  • отбирает энергию у низкотемпературных природных источников;
  • аккумулирует ее, то есть поднимает температуру до высоких значений;
  • отдает ее теплоносителю системы отопления.

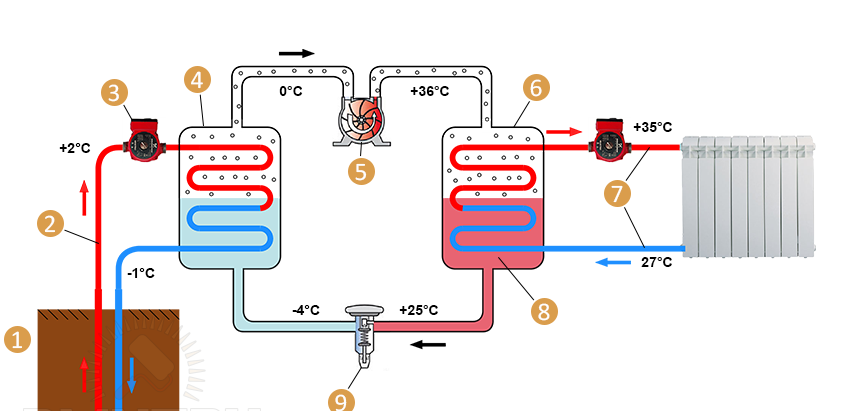

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

  1. В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
  2. В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
  3. Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
  4. После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Как устроен тепловой насос для отопления дома?

Установка представлена из трех составляющих:

  1. Зонда, предназначенного для сбора тепла.
  2. ТН и компрессора.
  3. Камеры конденсатора с системой отопления.

Конденсатор или теплообменная камера состоит из труб и радиаторов.

Зонд — это проводник, по которому поступает тепло. Зонды в зависимости от принципа действия и способа укладки делятся на 3 вида:

  • горизонтальные (размещают в земляных траншеях глубиной от 1,2 метра и более);
  • вертикальные (помещают в скважины глубиной до 200 м);
  • водные (размещают в водоеме ниже глубины промерзания).

Тепловой насос состоит из 6 компонентов.

Хладагент входит во внутреннее строение устройства. Компонент направлен для циркуляции по закрытому контуру. Кроме этого, установка имеет капилляр и компрессор. В насосе есть испаритель, который нагревает вещество за счёт холодной температуры. Конденсатор помогает сохранить тепло для дальнейшего использования. На ТН находится терморегулятор, который позволяет выставлять необходимую температуру.

Справка. В холодильнике составляющие ничем не отличаются от теплового насоса. Однако процесс направлен на охлаждение. При чрезмерном охлаждении система выводит ее к задней стенке устройства.

Где применяется

Данное устройство идеально не только по выработке тепла для обогрева комнат, оно еще может быть кондиционером. Применение теплового насоса возможно во всех областях, начиная бытовой деятельностью, заканчивая производственным применением.

При этом устройство может посоперничать с привычными тепловыми системами. Для хорошей функциональности оборудования, необходим лишь источник электроэнергии.

Есть страны, где эта отопительная система нашла свое полное применение – Швеция перевела на такой источник тепла почти 90 % жилых и нежилых помещений. Что же касается Европы, США и Японии, тепловые насосы с каждым годом занимают там не последнее место в системе теплоснабжения.

Тепловые насосы типа «грунт – вода», «грунт – воздух»

На глубине ниже 10 м температура грунта практически постоянна в течение всего года. Насосы типа «грунт – вода» используют тепловую энергию земли и передают ее для обогрева дома через систему водяного отопления. В тепловых насосах, работающих по принципу «грунт – воздух», тепловая энергия также отбирается у грунта и через компрессор напрямую передается воздуху, который используется для отопления зданий.

Механизм теплообмена следующий:

  • Энергия, отобранная от земли, аккумулируется носителем, в качестве которого чаще всего используется незамерзающая жидкость — антифриз («рассол»).
  • Опускаясь вниз по теплообменнику, «рассол» отбирает у грунта тепло (примерно 3 — 4 °С) и передает его фреону, циркулирующему во внутреннем контуре теплового насоса.
  • Фреон, проходя через каналы испарителя, закипает и испаряется.
  • Образовавшийся при этом пар поступает в компрессор, сжимается там (при этом температура его повышается), после чего горячий и сжатый пар направляется в теплообменник конденсатора, где охлаждается, передавая тепло воде.
  • Вода используется в системе отопления и горячего водоснабжения, а жидкий фреон стекает на дно конденсатора, откуда, за счет перепада давлений, через дроссель возвращается в испаритель.
  • Данный порядок цикличен — повторяется снова и снова.

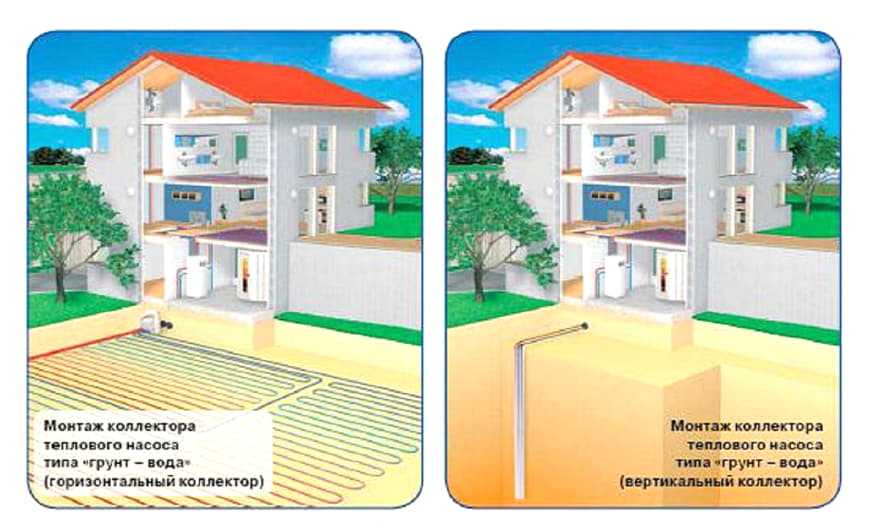

Теплообменник в тепловых насосах типа «грунт – вода» бывает двух видов:

  1. Горизонтальный коллектор.
  2. Вертикальный коллектор.

Горизонтальный коллектор

При данной реализации отбирается тепло, накопленное в верхних слоях почвы в результате солнечного излучения, и коллектор представляет собой несколько контуров пластиковых труб, уложенных под слоем грунта.

Для отопления дома площадью 70 — 100 м² достаточно уложить приблизительно 200 — 320 м трубопровода несколькими петлями-контурами. Для этого нужен участок площадью примерно 150 — 200 м², то есть в 1,5 — 2 раза больше, чем отапливаемая площадь дома. Дальнейшее использование такого участка над коллектором возможно только в качестве лужайки или цветника.

Главное преимущество использования горизонтального коллектора в связке с тепловым насосом — простота монтажа и то, что при прочих равных условиях работы по монтажу оборудования обойдутся немного дешевле, чем бурение скважин.

Вертикальный коллектор

Грунтовые зонды вертикального коллектора представляют собой систему длинных труб, опускаемых в скважины глубиной 50-200 м.

Пространство в скважине вокруг зонда заполняется буровым раствором или цементно-бетонной смесью для защиты труб от повреждений и улучшения теплопередачи. Для дома площадью 70 — 100 м² понадобится 2 — 3 скважины глубиной около 50 м. Располагать скважины следует не ближе 2 м от стены дома, чтобы не повредить фундамент. Также скважины не должны находиться на одной линии течения подземных вод — иначе эффективность теплового насоса уменьшится.

Для вертикального коллектора не требуется большой участок, а на глубинах от 50 м температура грунта выше, потому эффективность теплообмена при использовании данной системы выше на 15 — 20%, чем у горизонтального коллектора.

Принцип работы теплового насоса

В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.

Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.

Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип

Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.

Попробуем пересказать то же самое простыми словами.

Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.

Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

Конструктивные особенности тепловых насосов

В настоящее время используются тепловые насосы, имеющие разные конструкции.

Так, насос с открытым циклом применяют, когда дом расположен рядом с водоемом. В этом случае теплоноситель, вода, поступает в открытый контур, проходит весь цикл и, охлаждаясь, вновь сливается в водоем.

Геотермальные насосы закрытого типа прокачивают теплоноситель – воздух или воду, по трубам, заложенным глубоко в землю и проложенным по дну водоема. Закрытый цикл в экологическом плане считается более безопасным. К закрытому типу относятся насосы с вертикальным и горизонтальным теплообменником, которые используются, когда поблизости нет водоемов. Вертикальные тепловые насосы применяются, когда площадь земельного участка, на котором расположен дом, невелика. Иногда вертикальные насосы устанавливают в пробуренных поблизости скважинах.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

  • Воздух-воздух
  • Воздух-вода
  • Вода-вода
  • Грунт-вода

Воздух-воздух

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

Воздух-вода

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Грунт-вода

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден: сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Вода-вода

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

  • Максимальная глубина бурения скважины – 15 м
  • Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

  1. Биогаз
  2. Гранулы из соломы
  3. Гранулы торфа
  4. Щепа и т. д.

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Основные достоинства

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

  • Стоимость получаемой энергии меньше, чем при использовании традиционных источников
  • Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Подводим итоги

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Тепловые насосы типа «вода – вода»

При соседстве с домом реки или пруда можно использовать тепловой насос, работающий по схеме «вода – вода». Для этого из водоема отбирается мощным насосом вода, которая прокачивается через первичный теплообменник теплового насоса, отдавая свою тепловую энергию фреону, и сбрасывается обратно в водоем.

Тепловой насос типа вода — вода наиболее экономичный. Однако, из-за загрязненности используемой воды необходимо предпринимать дополнительные меры для ее предварительной очистки перед подачей в тепловой насос.

Пример схемы обвязки теплового насоса вода — вода:

  1. Теплообменник для пассивного охлаждения
  2. Расширительный бак внешнего контура теплового насоса
  3. Коллектор потолочного охлаждения
  4. Расширительный бак системы отопления
  5. Группа безопасности котла (теплового насоса)
  6. Расширительный бак для ГВС
  7. Резервный котел (высокотемпературный) с насосом и группой безопасности
  8. Узел подмеса системы отопления
  9. Термостатический клапан радиатора отопления
  10. Буфер (тепловой аккумулятор)
  11. Основной насос системы отопления
  12. Тепловой насос вода-вода со встроенными циркуляционными насосами
  13. Бойлер косвенного нагрева для ГВС
  14. Насос рециркуляции ГВС
  15. Коллектор водоснабжения
  16. Коллектор теплых полов
  17. Коллектор радиаторов

Подведем итог. Первоначальные затраты на систему отопления с тепловым насосом и ее обустройство достаточно высоки. Но, с учетом низких расходов на отопление, со временем можно покрыть первоначальные вложения и продолжить использование альтернативных источников для обогрева дома.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Альтернативное отопление загородного дома

Два основных вида устройства для системы отопления

Циркуляционные насосы различают по условиям работы. Если ротор соприкасается с рабочей средой, то он называется мокрым. Если ротор изолирован от перекачиваемой жидкости, то он называется сухим.

Принцип работы сухого ротора

  • КПД выше;
  • способен работать с загрязнённой жидкостью;
  • подходит для перекачки больших объёмов;
  • менее чувствителен к перепадам температуры.

Ротор устроен без активного возбуждения (постоянный магнит) и соприкасается с перекачиваемой жидкостью — так называемый мокрый. Находится в отдельном стакане, изолированном от электрического статора.

Внимание! Роль смазки и охлаждения играет транспортируемая среда. Из плюсов:

Из плюсов:

  • простота устройства;
  • сравнительно низкая цена;
  • долгий срок службы;
  • бесшумность работы;
  • компактность.

Фото 1. Циркуляционный насос с сухим ротором Wilo Crono Bloc-BL 50/220-3/4 с высоким уровнем КПД.

Из минусов:

  • низкий КПД;
  • необходимость точного соблюдения правил монтажа — ротор располагается строго горизонтально;
  • чувствительность к чистоте — абразивные примеси в теплоносители резко сокращают срок службы;
  • повышенная шумность;
  • необходимость регулярного техобслуживания и меньший срок службы.

В каком режиме работает мокрый ротор?

Чаще в частном доме устанавливают циркуляционные насосы с мокрым ротором. При этом их низкая эффективность не играет особой роли, поскольку итоговая затрачиваемая мощность невелика. Куда важнее бесшумный режим, долговечность, нетребовательность к ТО и компактность.

Фото 2. Циркуляционный насос с мокрым ротором Making Oasis Everywhere CN-22/2, компактный и долговечный.

Отопление тепловым насосом воздух воздух.

Тепловой насос воздух воздух: принцип работы

Принцип действия данной системы основан на следующем физическом явлении: среда в жидком состоянии, испаряясь, понижает температуру поверхности, откуда происходит её рассеивание.

Для наглядности кратко рассмотрим схему работы морозильной камеры холодильника. Фреон, циркулирующий по трубкам холодильника, забирает тепло из холодильника и сам при этом нагревается. В последствие собранное им тепло передаётся во внешнюю среду (то есть в помещение в котором расположен холодильник). Затем хладагент, сжимаясь в компрессоре, снова остывает и круговорот продолжается. Воздушный тепловой насос работает по тому же принципу — забирает тепло из уличного воздуха и обогревает дом.

Конструкция агрегата состоит из следующих частей:

  • Внешний блок насоса представляют компрессор, испаритель с вентилятором и расширительный клапан.
  • Теплоизолированные медные трубки служат для циркуляции фреона
  • Конденсатор, с расположенным на нём вентилятором. Служит для рассеивания уже нагретого воздуха по площади помещений.

Отопление тепловым насосом воздух воздух

При работе воздушного теплового насоса при обогреве дома в определённом порядке происходят следующие процессы:

  • Посредством вентилятора воздух с улицы втягивается в устройство и проходит через внешний испаритель. Фреон, совершающий круговорот в системе, собирает всю энергию тепла из уличного воздуха. В следствие этого из жидкого состояния он переходит в газообразное.
  • В дальнейшем газообразный фреон сжимается в конденсаторе и переходит во внутренний блок.
  • Затем газ переходит в жидкое состояние, при этом отдавая накопленное тепло воздуху комнаты. Этот процесс происходит в конденсаторе расположенном в помещении.
  • Переизбыток давления уходит через расширительный клапан, а фреон в жидком состоянии уходит на новый круг.

Фреон постоянно будет забирать тепловую энергию из уличного воздуха, так как его температура всегда будет меньше. Исключением является тот случай, когда на улице сильные морозы. В таких условиях эффективность теплового насоса будет уменьшаться.

Из минусов воздушной системы стоит упомянуть:

В целом приборы класса воздух-воздух идеально подойдут для обогрева деревянных домов, у которых, вследствие особенности материала, снижены естественные потери тепла.

Перед выбором воздушного насоса стоит выяснить следующие ключевые моменты:

  • Показатель теплоизоляции помещений.
  • Квадратуру всех комнат
  • Число людей, живущих в частном доме
  • Условия климата

Солнечные коллекторы

Гелиоустановки, т.е. устройства для получения энергии от Солнца, можно разделить на солнечные батареи, вырабатывающие электричество, и коллекторы, используемые для нагрева воды. Несмотря на все конструкторские ухищрения, КПД солнечной батареи до сих пор остается не слишком высоким. Вероятно, в дальнейшем ситуация изменится, но пока к ним прибегают крайне редко. А вот с помощью солнечного коллектора вполне реально собрать довольно ощутимое количество тепла, причем практически бесплатно.

Солнечный коллектор Buderus, установленный на крыше дома

Плоский, или плоскопанельный коллектор  представляет собой короб, накрытый стеклом. Внутри размещается змеевик — изогнутая медная трубка, к которой приварены пластины — абсорберы. Возможно и более сложное строение в виде параллельно расположенных трубок. Это делается для уменьшения сопротивления, возникающего при прохождении теплоносителя. Солнце нагревает пластины, те передают тепло трубке, а она в свою очередь — циркулирующей в ней жидкости. Конструкция проста, но часть энергии неизбежно рассеется в окружающий воздух за счет конвекции. Для сбора максимальною количества энергии требуется обеспечить как можно большее поглощение тепла на пластинах абсорбера и уменьшить тепловые потери в самой панели. Общеизвестно, что лучше всего поглощают тепло черные тела, но использование обычной краски не дает хороших результатов.

Солнечный коллектор Bosch

Солнечный коллектор Bosch

Оптимизация солнечной системы Bosch при приготовлении горячей воды и для отопления.

Солнечный коллектор Vaillant auroStep plus на крыше дома

Полностью избавиться от конвекционных потерь в плоском коллекторе не удастся. Как ни крути, абсорбер будет отдавать часть энергии «на улицу», в воздух. В большинстве случаев с этим приходится смириться, хотя производители и предпринимают различные ухищрения с целью минимизации потерь. В современных моделях корпус тщательно герметизируют. Это препятствует попаданию внутрь пыли и влаги, увеличивает коррозионную стойкость элементов и препятствует образованию конденсата на внутренней поверхности стекла. Конденсат, в соответствии с законами физики, выпадает по утрам и препятствует прохождению солнечных лучей. Днем-то он, конечно, испарится, но до этого панель будет работать не в полную силу.

Плоский солнечный коллектор Bosch

Иногда корпус заполняют инертным аргоном. Теплопроводность аргона ниже, значит, потери еще снижаются. Конвективные потери неизбежно возрастают при уменьшении температуры окружающего воздуха. При отрицательных температурах эффективность плоских коллекторов невелика: солнца обычно и так немного, а большая часть собранного на абсорбере тепла уйдет впустую, в воздух. Способ избавиться от таких потерь прост — надо удалить воздух.

Расчет горизонтального коллектора теплового насоса

Расчет горизонтального коллектора теплового насоса.

q – удельный теплосъем (с 1 м пог. трубы).

  •  сухой песок – 10 Вт/м,
  • сухая глина – 20 Вт/м,
  • влажная глина – 25 Вт/м,
  • глина с большим содержанием воды – 35 Вт/м.

Между прямой и обратной петлей коллектора появляется разность температур теплоносителя.

Обычно для расчета ее принимают равной 3°С . Недостатком такой схемы является то, что на участке над коллектором не желательно возводить строений, чтобы тепло земли пополнялось за счет солнечной радиации. Оптимальная дистанция между трубами считается 0,7–0,8 м. При этом длина одной траншеи выбирается от 30 до 120 м.

Радиаторы и трубы отопления

Помимо современных отопительных котлов не менее важными компонентами являются трубы и радиаторы. Они необходимы для эффективной передачи тепловой энергии воздуху в помещении. Во время проектирования системы необходимо решить две задачи – уменьшить тепловые потери при транспортировке теплоносителя по трубам и улучшить теплоотдачу батарей.

Любые современные радиаторы отопления должны не только иметь хорошие показатели теплопередачи, но и удобную для ремонта и обслуживания конструкцию. Это же касается трубопроводов. Их монтаж не должен вызывать затруднений. В идеале установку может осуществить сам владелец дома без применения дорогого оборудования.

Современные радиаторы отопления

Конструкция радиаторов отопления

Для увеличения теплоотдачи в качестве основного материала изготовления батарей все чаще используют алюминий. Он имеет хорошие показатели теплопроводности, а для получения нужной формы можно применять технологию литья или сварки.

Но нужно учитывать, что алюминий очень чувствителен к воздействию воды. Современные чугунные радиаторы отопления лишены этого недостатка, хотя и обладают меньшей энергоемкостью. Для решения этой проблемы была разработана новая конструкция батарей, у которых водяные каналы изготавливаются из стальных или медных труб.

Эти современные трубы для отопления практически не подвергаются коррозии, имея минимальные размеры и толщину стенок. Последнее необходимо для эффективной тепловой передачи алюминию энергии от горячей воды. У современных радиаторов отопления есть несколько преимуществ, заключающихся в следующем:

  • Долгий срок эксплуатации – до 40 лет. Однако он зависит от условий работы и своевременного выполнения прочистки системы;
  • Возможность выбора способа подключения – верхнее, нижнее или боковое;
  • В комплектацию может входить кран Маевского и терморегулятор.

В большинстве случаев модели современных чугунных радиаторов отопления делают дизайнерскими. Они имеют классические формы, некоторые из них изготавливаются в напольном варианте с элементами художественной ковки.

КПД радиатора отопления зависит от правильной установки и способа подключения. Это обязательно учитывается при монтаже системы.

Современные трубы отопления

Полимерные трубы для отопления

Выбор современных труб отопления во многом зависит от материала их изготовления. В настоящее время чаще всего используют полимерные магистрали из полипропилена или сшитого полиэтилена. Они имеют дополнительный армирующий слой из алюминиевой фольги или стекловолокна.

Однако они имеют один существенный недостаток — относительно низкий порог температурного воздействия до +90°С. Это влечет большое температурное расширение и как следствие – повреждение трубопровода. Альтернативой полимерным трубам могут служить изделия из других материалов:

  • Медные. С точки зрения функциональности медные трубопроводы соответствуют всем требованиям к отопительной системе. Они просты в монтаже, практически не изменяют форму даже при экстремально высоких температурах теплоносителя. Даже при замерзании воды стенки медных магистралей будут расширяться без повреждения. Недостаток – высокая стоимость;
  • Нержавеющая сталь. Она не подвергается ржавлению, ее внутренняя поверхность имеет минимальный коэффициент шероховатости. К недостаткам можно отнести стоимость и трудоемкий монтаж.

Как правильно подобрать оптимальную комплектацию современного отопления? Для этого необходимо воспользоваться комплексным подходом – сделать правильный расчет системы и согласно полученным данным выбрать котел, трубы и радиаторы с соответствующими эксплуатационными характеристиками.

В видеоматериале показан пример современного отопления дома с помощью системы теплый пол:

Разновидности тепловых насосов и систем

Грунтовые тепловые насосы

Количества тепловой энергии, получаемой от грунта, достаточно для разогрева хладогента до уровня, где тот меняет агрегатное состояние, превращаясь в пар. Удобно то, что на глубине уже в несколько метров сезонные температурные колебания не наблюдаются. Это позволяет пользоваться прибором круглый год, и в доме всегда будет горячая вода.

Есть два способ размещения трубопровода в грунте:

  1. Горизонтальный коллектор – это система горизонтально лежащего контура.
  2. Геотермальный зонд – приемники расположены вертикально и связаны между собой.

Геотермальные насосы с горизонтальным коллектором предполагают заглубление на полтора-два метра. Главное пройти отметку уровня промерзания грунта. Для каждого региона она своя. В среднем это 1,2 метра. Если требуется отопить здание, площадью до 100 кв. м., придется выкопать котлован или вырыть сеть траншей, площадью в 2-3 сотки. Это не обязательно делать под самим сооружением. Главное не садить на задействованном участке растения, имеющие корни, уходящие глубоко в землю.

Водяные тепловые насосы

Для использования такого теплового насоса принцип действия взят тот же. Но отличается тип источника.

В данном случае это грунтовые воды. Естественно, глубина их залегания должна быть доступна в регионе. Но если такая возможность есть, система отличается тепловой стабильностью, так как подземные воды имеют постоянную температуру круглый год. Это делает устройство пригодным для применения в течение всех четырех сезонов. Перед монтажом проводят геологическую разведку, чтобы убедиться, что вода течет на глубине 30-40 метров.

Однако требуется и химический анализ. Если в составе мало солей железа и ряда других примесей, можно ставить геотермальный зонд.

В противном случае это нецелесообразно ввиду наличия риска преждевременного выхода из строя и низкой производительности.

В данном случае применяют грунтовый тепловой насос или воздушный. Именно это требование является причиной того, что среди всей массы рабочих ныне установок тепловые насосы водяного типа используются реже – порядка 5% случаев.

Воздушные тепловые насосы

Главное преимущество этого способа организации отопления и подачи горячей воды – отсутствие необходимости вести полномасштабное строительство.

Не нужно бурить скважины для геотермальных зондов. Нет необходимости рыть траншеи, как в случае с грунтовым тепловым насосом. Все узлы размещаются на поверхности. В итоге сметная стоимость значительно ниже. Времени на установку и обустройство затрачивается меньше. Но при всем кажущемся комфорте это устройство далеко не идеально.

Работа будет эффективной при температуре воздуха не ниже — 15°С.

Схематично теплонасос можно представить в виде системы, которая имеет три контура:

  • В первом контуре расположен тепловой носитель, который переносит энергию от источника низкопотенциального тепла.
  • В следующем циркулирует хладагент. Он может испаряться, забирая тепловую энергию из первого контура, или заново конденсироваться, передавая тепло третьему контуру.
  • В последнем контуре циркулирует теплоприемник (обычно вода), который переносит тепло по батареям для отапливания дома.

3 Обогрев помещения водородом

В этом случае обогрев помещения обеспечивается за счет каталитической реакции, которая протекает между водородом и кислородом, что приводит к выделению молекул воды. Таким образом, в процессе работы выделяется достаточно большой объем тепла, которого хватает для того, чтобы в доме царила теплая уютная атмосфера. Водородные котлы отличаются еще одним преимуществом — они в состоянии эффективно обогревать пол.

https://youtube.com/watch?v=xw21Otg2DX8

Если было принято решение остановить свой выбор на водородных агрегатах, то проблем с выбором не возникнет, поскольку в продаже присутствует широкий ассортимент подобного оборудования. При этом в процессе подбора котла учитываются размеры того помещения, которое планируется обогревать. Что касается КПД агрегатов данного типа, то он достаточно высок, около 96%.

2 Основные виды

Получатели и поставщики теплоэнергии в тепловых насосах работают в паре. Именно на этом факте и основана общепринятая классификация агрегатов. В зависимости от источника энергии и теплоносителя теплонасосы делятся на такие типы:

  • Воздух-воздух. Агрегат забирает тепловую энергию из окружающей среды, а затем отправляет ее по воздуху для обогрева помещения.
  • Воздух-вода. Принцип действия аналогичен первому типу, но в качестве теплоносителя используется вода, циркулирующая в системе отопления.
  • Вода-вода. Тепловая энергия забирается из водоема и передается жидкому теплоносителю.
  • Геотермальный теплонасос. Агрегат в качестве источника энергии использует грунт.

Наиболее дорогими устройствами являются геотермальные, а самыми дешевыми – «воздух-воздух». Основным показателем, который должен учитываться при выборе агрегата, является коэффициент эффективности СОР. Он отражает зависимость между полученной и затраченной энергией. Например, у воздушных насосов показатель коэффициента СОР в среднем составляет 3. Это говорит о том, что затрачивая 1 кВт энергии на работу, в отапливаемое помещение передается 3 кВт тепла.

В этом они существенно уступают традиционным теплогенераторам. Именно поэтому производители рекомендуют подключать к низкотемпературным отопительным контурам, например, теплым полам.

Как собрать тепловой насос в домашних условиях?

Поскольку термодинамический расчет теплового насоса представляет для большинства домашних мастеров — самодельщиков немалую сложность, приводить его здесь мы не будем. Наша задача – представить несколько действующих моделей, чтобы любой энтузиаст мог взять какую-нибудь из них за основу для создания собственного детища.

Необходимо отметить, что тепловой насос, придуманный и собранный своими руками, для подавляющего большинства рядовых пользователей останется недостижимой мечтой, если не приложить к его изготовлению массу усилий и времени.

Простейший тепловой насос из старого холодильника был описан в статье журнала «Инженер» за 2006 г. Он позиционируется, как нагреватель воздух – воздух для небольшого помещения или теплицы. Кстати, какой бы ни был мощный бытовой холодильник, на обогрев даже небольшого дома его не хватит, а вот на 1 комнатку – вполне. Решение реализуется 2 способами, причем внутренняя автоматика отключения демонтируется и все агрегаты соединяются напрямую для непрерывной работы. В первом случае старый холодильник находится в помещении, конструкция насоса показана на схеме:

Снаружи к нему прокладывается 2 воздуховода и врезается в переднюю дверку. Воздух по верхнему каналу попадает в морозилку, охлаждается и опускается к нижнему воздуховоду из-за увеличения плотности. Затем он покидает корпус холодильника, вытесняемый верхним потоком. Помещение прогревается от теплообменника, расположенного на задней стенке агрегата. По второму способу сделать своими руками тепловой насос так же просто, надо лишь встроить холодильник в наружную стену, как изображено на схеме:

Самодельный обогреватель из холодильника может функционировать до наружной температуры минус 5 ºС, не ниже.

Принцип действия теплового насоса

Принцип действия тепловых насосов схож с работой холодильных машин, где производиться получение холода путем отбора теплоты из какого-либо объема испарителем, а конденсатор осуществляет сброс теплоты в окружающую среду. В тепловом насосе же процессы происходят в обратном порядке — в этом и заключается основное различие.

Устройство теплового насоса:

Тепловой насос состоит из двух теплообменников — испарителя и конденсатора. В испарителе с помощью испаряющегося хладагента поддерживается температура ниже температуры того тела (грунт, вода или атмосферный воздух), от которого требуется отобрать тепло. В конденсаторе поддерживается температура выше температуры другого тела (система отопления дома), которому тепло передается.
Разные уровни температур в первом и втором теплообменниках обеспечиваются с помощью циркулирующего между ними хладагента, способного изменяться от жидкого к газообразному состоянию и обратно при различных температурах.

Тепловым насосам для работы требуется электроэнергия. Ориентировочно, затратив 1 кВт электроэнергии на работу компрессора и насосов, можно получить 3 — 5 кВт тепловой энергии. В летний период, при наличии реверсивного режима работы, тепловой насос может охлаждать воздух в помещении.

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

  • компрессор;
  • конденсатор;
  • контроллер;
  • полиэтиленовые фитинги, предназначенные для сборки коллекторов;
  • труба на земляной контур;
  • циркуляционные насосы;
  • водопроводный шланг или труба ПНД;
  • манометры, термометры;
  • трубка медная диаметром 10 миллиметров;
  • утеплитель для трубопроводов;
  • комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Перед сборкой конденсатора необходимо медную трубку намотать в виде спирали и поместить в металлическую бочку емкостью не менее 0,2 м³. Медная трубка заполняется фреоном, а бочка с водой подключается к системе отопления дома.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.

2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
