Как сделать тепловой насос

Как собрать тепловой насос в домашних условиях?

Поскольку термодинамический расчет теплового насоса представляет для большинства домашних мастеров — самодельщиков немалую сложность, приводить его здесь мы не будем. Наша задача – представить несколько действующих моделей, чтобы любой энтузиаст мог взять какую-нибудь из них за основу для создания собственного детища.

Простейший тепловой насос из старого холодильника был описан в статье журнала «Инженер» за 2006 г. Он позиционируется, как нагреватель воздух – воздух для небольшого помещения или теплицы. Кстати, какой бы ни был мощный бытовой холодильник, на обогрев даже небольшого дома его не хватит, а вот на 1 комнатку – вполне. Решение реализуется 2 способами, причем внутренняя автоматика отключения демонтируется и все агрегаты соединяются напрямую для непрерывной работы. В первом случае старый холодильник находится в помещении, конструкция насоса показана на схеме:

Снаружи к нему прокладывается 2 воздуховода и врезается в переднюю дверку. Воздух по верхнему каналу попадает в морозилку, охлаждается и опускается к нижнему воздуховоду из-за увеличения плотности. Затем он покидает корпус холодильника, вытесняемый верхним потоком. Помещение прогревается от теплообменника, расположенного на задней стенке агрегата. По второму способу сделать своими руками тепловой насос так же просто, надо лишь встроить холодильник в наружную стену, как изображено на схеме:

Дополнительная информация об оборудовании

Чтобы провести расчет эффективности и экономичности оборудования этого типа, следует ознакомиться с его инструкцией и узнать, сколько электроэнергии ему требуется для выработки определенного количества тепла.

Если брать в расчет средние данные по тепловым насосам, представленным на современном рынке, то можно сделать вывод, что для получения десяти киловатт тепла им требуется порядка двух с половиной или трех киловатт электроэнергии.

Несмотря на то, что эти показатели измеряются в одних и тех же единицах, сравнивать их объемы между собой неправильно.

Видео:

Нужно оценить экономическую ситуацию, узнать, сколько стоит обогрев дома или квартиры в день при помощи классического использования электроэнергии, и только после этого делать выводы.

Сделав такой расчет и проанализировав альтернативные варианты, можно определиться с экономичностью насоса в конкретных реалиях. Возможно, вам следует отказаться от этой затеи и установить обычный электрический котел.

Осенью и весной тепловой насос будет потреблять сравнительно мало электроэнергии, требующейся для его работы.

Однако тогда, когда температура упадет ниже минус пяти – семи градусов Цельсия, прибор будет потреблять в два, а то и в три раза больше электричества.

Еще одна трудность может возникнуть в ходе планирования «резервуара тепла», являющегося топливом для геотермального насоса.

Чтобы этот прибор без труда получал необходимую ему энергию из грунта или водоемов, следует исключить их промерзание и застывание.

Чтобы создать резервуар полезного тепла для насоса в грунте, следует снять большой слой земли (иногда доходящий до трех – пяти метров в глубину).

Именно на эту глубину обычно и промерзает почва. Проведение таких работ «своими руками» может затянуться на длительное время и отнять слишком много сил.

В летнее время воздушные или геотермальные тепловые насосы для отопления могут работать не в качестве «обогревателей» помещений, а в качестве кондиционеров.

Они создают комфортный микроклимат в доме или в квартире и позволяют не заботиться о постоянном приобретении дополнительных материалов или топлива (кроме «покупки» электричества).

Отопление дома тепловым насосом – спорное, но достаточно перспективное направление.

Перед тем как купить такой прибор, следует узнать, что используется им в качестве «топлива» (воздух, вода или пр.), и провести примерный расчет затрат на его установку.

Организовать монтаж этого оборудования своими руками затруднительно, поэтому следует помнить о потребности в найме специалистов, за действия которых тоже придется платить деньги.

Стоимость установки

Установка и пусконаладочные работы производятся по разным расценкам, зависящим от состава работ, используемого оборудования и техники, объемов и прочих факторов. Не менее важным обстоятельством считается общая экономическая обстановка в регионе, состояние покупательной способности населения.

Дороговизна монтажных работ нередко становится причиной самостоятельной установки и запуска системы, что делает возможным мелкий ремонт и обслуживание без привлечения специалистов. Однако, надо иметь в виду, что многие фирмы отказывают в гарантийном или сервисном обслуживании, если установка производилась посторонними людьми.

Перспективы

Само оборудование и установка теплового насоса очень недешевы. Но привлекательна идея. В Европе давно функционируют тысячи агрегатов. Для наших просторов это пока экзотика, но есть уже фирмы, которые могут не только рассчитать и смонтировать систему, есть даже производители тепловых насосов в России.

Тепловой насос воздух-воздух не требует устройства внешнего контура

Все дело в том, что системы требуют индивидуального расчета и выбора источника, протяженности трубопровода и подбора самого оборудования. Но есть две модификации, которые не так и много стоят. Это те, которые отбирают энергию у воздуха. Например, тепловой насос воздух-воздух часто можно встретить в кондиционерах, которые могут работать и на отопление. Они работают именно по этой технологии и потому такие агрегаты имеют более высокую стоимость по сравнению с теми, которые только охлаждают.

Тепловой насос воздух-вода работает по схожему с отопительными кондиционерами принципу, но для нагрева воды используется гидромодуль — устройство, в котором и происходит нагрев воды. Мощность этого типа оборудования можно подобрать с таким расчетом, чтобы оно работало не только на отопление, но и нагревало воду для бытовых нужд. Вот тут нужно считать: возможно, поставить отдельный бойлер будет дешевле.

Система воздух-вода: водяное отопление с обогревом от атмосферного тепла (кликните для увеличения размера)

Работа теплового насоса

Очень сложный на первый взгляд принцип работы тепловых насосов базируется на нескольких простых законах термодинамики и свойствах жидкостей и газов:

  1. Когда газ переходит в жидкое состояние (конденсация), выделяется тепло
  2. Когда жидкость переходит в газ (испарение), поглощается тепло

Большинство жидкостей могут закипать при достаточно высоких температурах, близких к 100 градусам. Но встречаются вещества и с достаточно низкими температурами кипения. У фреона она около 3-4 градусов. Превращаясь в газ, он легко сжимается и внутри емкости начинает расти температура.

Теоретически фреон можно сжимать до получения любых желаемых температур, но на практике ограничиваются 80-90 градусами, необходимыми для полноценной работы классической системы отопления.

Каждый сталкивается с тепловым насосом не один раз в день, когда проходит мимо холодильника. Однако в нем он работает в обратном направлении, забирая тепло продуктов и рассеивая в атмосферу.

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

1 Назначение и принцип работы

Сейчас немалое количество населения стремится к тому, чтобы при помощи современных технологий улучшить свой комфорт. Тепловой воздушный насос марок Zubadan и Daikin, которые можно установить своими руками не требуют зарывания своих частей в грунт и обладают достаточно высоким значением КПД.

Земля не всегда служит опорой для такого теплового агрегата, а его схема и последующий расчет позволяют установить его даже на крыше дома.

Таким образом, грунт не является обязательным условием для функционирования теплового насоса Zubadan или Daikin, смонтированного и установленного своими руками.

И если для эффективной работы агрегатов системы земля-воздух нужен грунт, то на КПД тепловых насосов Zubadan или Daikin смонтированных своими руками грунт или его отсутствие никакого влияния не оказывает.

Тепловой насос, собранный своими руками обладает достаточно высоким КПД и представлен в виде современной отопительной системы, принцип работы которой основан на заборе энергии из окружающего воздуха.

Кроме того, во время работы теплового насоса Zubadan или Daikin воздух является средой, благодаря которой происходит распространение тепла внутри помещения, и для этого не требуется грунт, как в других модификациях устройств.

Схема теплового насоса воздух-воздух

Тепловой насос Daikin имеет такой принцип работы, благодаря которому производится эффективный обогрев и кондиционирование всех разновидностей помещений, и при этом не используется погружение радиаторов забора тепла в грунт. Тепловой насос Daikin, благодаря высокому уровню КПД может производить обогрев таких объектов, как:

  • Частный дом;
  • Квартира;
  • Гараж;
  • Дача;
  • Складские и производственные помещения.

Стоит отметить, что стоимость теплового насоса Daikin значительно ниже схожих устройств, которые для забора тепла используют грунт. Основная причина относительно низкой стоимости представленных тепловых агрегатов Daikin заключена в том, что принцип работы насоса не предусматривает установки большого количества дополнительных коммуникаций, которые в качестве источника тепла используют воду или грунт.

Кроме того, представленный насос не требует больших денежных вложений, прост в монтаже и установке и максимально удобен в повседневном использовании.

Конструктивные особенности и принцип работы таких тепловых агрегатов основываются на том, что в насосах присутствуют как внутренние, так и наружные блоки.

Эти элементы теплового насоса для более эффективной работы соединяются между собой посредством медных трубок. При этом для поддержки высокого уровня КПД насоса, все соединения должны иметь отличную степень герметичности.

Это связанно с тем, что во всех тепловых устройствах производится циркуляция хладагента. Тепловой насос, в процессе интенсивной работы, извлекает из окружающего воздуха находящееся в нем тепло.

Тепловой насос Daikin RXYSQ6P8V1 серии VRVIII-S

Это отличает его от тех агрегатов, для которых источником тепла является грунт. Благодаря высокому уровню КПД, представленный насос может применяться как абсолютно независимое и автономное устройство.

Это, в свою очередь, позволяет производить эксплуатацию агрегатов совместно со стандартными системами обогрева. Такой расчет позволяет существенно снизить уровень затрат на те виды топлива, которые являются традиционными.

Отзывы о представленных устройствах в большинстве своем всегда положительные. Во время работы агрегата встроенный вентилятор производит нагнетание наружного воздуха в камеру с содержащимся в ней испарителем.

Насос устроен таким образом, что хладагент, находящийся в его системе постепенно подвергается нагреву, а затем переходит в газообразное состояние.

Затем, уже находясь в газообразном состоянии, хладагент постепенно заполняет собой конденсатор. В конденсаторе вещество отдает ту энергию, которую оно получило и возвращается в свое изначальное жидкое состояние.

То тепло, которое формирует насос, используется для проведения обогрева всего дома. Далее, хладагент, находящийся в жидком состоянии, возвращается в исходную точку к испарителю.

С целью повышения общей эффективности работы агрегата на участке, находящемся между испарителем и конденсатором нужно использовать дроссельный клапан.

Для того чтобы работа системы была максимально автоматизирована в общую схему включается специальный блок, обеспечивающий автоматическое управление. Отзывы о таких автоматизированных системах также в большинстве своем положительны.

Распределение тепла по комнатам

В каждое помещение нужно свое количество тепла. Например, в угловые комнаты его всегда требуется больше, потому что у них две холодные стены. Задачу распределения мы решили при помощи задвижек.

В остальных местах подача регулируется клапанами на решетках. Они стоят не только в потолке, но и в полу

Для равномерного прогрева и комфорта это очень важно — все знают о том, что теплый воздух поднимается вверх. Аналогично устроен и забор воздуха для отвода из помещений — он производится и от потолка, и от пола

О том, как отводится воздух из санузлов, уже упоминалось: на улицу через рекуператор, поэтому распространения запахов по дому не происходит.

Как сделать тепловой насос «воздух-воздух» своими руками

Высокие цены на приобретение и сервисное обслуживание тепловых насосов побуждают пользователей изготавливать устройства с нужными параметрами своими руками. Для этого надо обладать определенными навыками и знаниями, но для людей подготовленных такая задача не составляет значительных затруднений.

Порядок действий состоит из трех этапов:

  • подготовка, приобретение всех материалов, деталей или готовых узлов конструкции
  • сборка теплового насоса
  • запуск, настройка

Создание рабочего чертежа

Первый этап требуется для того, чтобы обзавестись всеми необходимыми материалами, но основная задача — создание рабочего чертежа. Необходимо тщательно продумать конструкцию и способы соединения всех узлов и деталей, предусмотреть удобство обслуживания и ремонта, другие рабочие моменты. Опытные мастера рекомендуют приступать к работе только после прояснения всех неясных моментов, чтобы не действовать наобум.

Сборка насоса

Второй этап — собственно создание теплового насоса. Его конструкция состоит из двух теплообменников практически одинаковой конструкции, разница только в размерах змеевиков. Для создания змеевиков используется медная трубка, которую наматывают на трубу или любую оправку цилиндрической формы. Змеевики устанавливаются в кожухи, которые продуваются вентиляторами. Получается два теплообменника, действующих по принципу калорифера.

  • Один из них (испаритель) обдувается наружным воздухом, отдающим тепловую энергию.
  • Второй — конденсатор, по нему проходит горячий фреон.

При обдуве потоком воздуха создается теплый поток, поступающий в жилые помещения.

Между выходным патрубком испарителя и входным штуцером конденсатора устанавливается компрессор. Выход конденсатора и вход испарителя соединяются дросселем, обеспечивающим падение давления на испарителе. Если нет опыта создания холодильных систем, в этом вопросе следует обратиться к профессионалу.

Запуск

Третий этап состоит из пробного запуска, проверки работоспособности и настройки системы. Рекомендуется установить блок управления (подойдет блок от кондиционера), позволяющий регулировать работу системы во время эксплуатации. Все элементы теплового насоса следует спрятать в кожухи или корпуса, защищающие систему от механических повреждений и, в особенности, от обледенения.

Обслуживание

Обслуживание системы необходимо производить регулярно. Требуется очистка от пыли, осмотр соединений, в особенности — стыков трубок, фитингов и прочих элементов. Необходимо следить за состоянием вентиляторов, вовремя смазывать их и очищать лопасти от пыли, чтобы поток воздуха не уносил в жилое помещение мелкую взвесь из твердых частиц и пыли.

Из трубок с разряжённой средой

Этот способ подогрева жидкости можно использовать не только летом, но и зимой, он является одним из наиболее сложных. Место установки устройства из вакуумных трубок должно быть не тенистым, направленным к югу. Не допускается перегрев, циркуляция жидкости должна быть сверху вниз.

Вам потребуется следующие инструменты:

  • Разводной ключ.
  • Отвертки.
  • Устройство для сварки пластиковых труб.
  • Дрель.

Для начала соорудите раму и поставьте в предполагаемом месте установки, самым лучшим вариантом является крыша, затем закрепите её, например, анкерными болтами. Затем произведите подключение датчика температуры, воздухоотвода. Подсоедините водовод, используя материалы, которые устойчивы к отрицательным температурам.

Приступаем к монтажу нагревательного элемента, возьмите медную трубу и обмотайте её листовым алюминием, вставьте её в стеклянную вакуумную трубу. На низ трубки оденьте фиксирующую чашку и каучуковый пыльник. Металлический конец зафиксируйте в латунном конденсаторе (на трубке вы можете увидеть липкую смазку, не вытирайте её).

Произведите закрытие фиксирующей чаши, подобным способом произведите установку остальных элементов. Выполните установку монтажного блока и проведите к нему электричество 220В. Подключите к нему температурный датчик, воздухоотвод, хотя они и влагостойкие, лучше установить для них защитный экран, далее подсоединяем контроллер, при его помощи происходит контроль за работой системы, вот и весь процесс установки солнечного бойлера своими руками. Запрограммируйте систему на требуемые параметры и произведите запуск.

Назначение

Отопление – основная функция тепловых насосов. При этом не каждая модель способна дать необходимую тепловую мощность для полноценного отопления.

Охлаждение – предусмотрено в большинстве воздушных моделей. А вот многие грунтовые устройства не способны работать на охлаждение без дополнительной техники, которая приобретается отдельно. Вертикальные ТН обеспечивают лучшее охлаждение, чем горизонтальные тепловые машины.

Горячее водоснабжение (ГВС) – реализовано за счет встроенного водонагревателя или возможности подсоединения к внешнему бойлеру. Подобные насосы относятся к воздушному типу и встречаются редко.

Виды агрегатов

Наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:

  • грунта;
  • воды (водоём или источник);
  • воздуха.

Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.

Система «грунт-вода»

Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остаётся достаточно постоянной, мало подвержена изменениям погодных условий.

В геотермальном тепловом насосе используют специальные теплопроводящие зонды

В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.

Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. м на каждый киловатт мощности насоса. Площади, отведённые под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.

Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.

Насос «вода-вода»

Не менее эффективным выбором может стать тепловой насос вода вода, поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:

  • открытые водоёмы (озёра, реки);
  • грунтовые воды (скважины, колодцы);
  • сточные воды промышленных технологических циклов (обратное водоснабжение).

Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоёма: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.

Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным

Универсальный вариант «воздух-вода»

По эффективности тепловой насос воздух вода уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.

Тепловой насос воздух-вода можно установить без масштабных монтажных работ

Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.

Наименее затратным вариантом может стать тепловой насос воздух-воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.

Тепловой насос воздух вода: схемы, устройство и сооружение своими руками

В связи с регулярным повышением стоимости теплоносителей востребованными становятся альтернативные методы отопления. К примеру, практичный тепловой насос воздух-вода, использующий для обогрева энергию воздуха. Установка не требует дорогостоящих расходных материалов, удобна в эксплуатации, безопасна.

В связи с немалой ценой заводской сборки агрегата у многих возникает интерес к самостоятельному сооружению этой системы. Мы расскажем, что потребуется домашнему мастеру для устройства самодельного теплового насоса. У нас вы узнаете, какими техническими средствами следует запастись.

Виды тепловых насосов

Существуют два вида установок. В одном тепловая энергия атмосферного воздуха передается для нагрева жидкого теплоносителя в системе отопления и горячей воды для хозяйственных нужд. В другом случае нагревается непосредственно воздух внутри помещения, без возможности нагрева горячей воды, это принцип называется воздух-воздух.

Кроме атмосферных существуют геотермальные и гидротермальные тепловые насосы. В их работе тепло отбирается из пробуренной скважины или водоема. Однако дополнительные расходы, связанные с бурением, защитой от коррозии, обеспечением электробезопасности и заиливанием, существенно усложняют монтаж и увеличивают сумму капитальных затрат.

Системы тепловых насосов воздух-вода являются самым оптимальным вариантом по надежности, уровню комфорта и стоимости. При этом имеют большой эксплуатационный срок.

Выводы и полезное видео по теме

С принципом действия и устройством теплового насоса, перерабатывающего энергию ветра, ознакомит следующий ролик:

  Порядок проведения контрольной опрессовки газопроводов

Самодельный тепловой насос системы воздух-вода является одним из эффективных и недорогих устройств для дополнительного обогрева жилья. Изготовить и установить эту систему сможет любой желающий.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Возможно, у вас есть интересные сведения и фото по теме статьи? Задавайте вопросы, делитесь собственным мнением и полезными для посетителей сайта советами.

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух.

В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно.

В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

  • компрессор с электроприводом;
  • обдуваемый вентилятором испаритель;
  • дроссельный (расширительный) клапан;
  • пластинчатый теплообменник;
  • медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

  1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
  2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
  3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
  4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Тепловой насос воздух вода

Инверторные тепловые насосы воздух-воздух

Техническая особенность этого оборудования заключается в наличии устройства, позволяющего изменять производительность компрессора, а значит и всей установки в целом. Управление мощностью происходит в автоматическом режиме в зависимости от изменений температуры наружного воздуха. В результате инверторный тепловой насос обеспечивает:

  • высокую эффективность при максимально возможном КПД;
  • пониженное на 20-30% энергопотребление;
  • постоянное поддержание комфортной температуры внутри помещения;
  • минимальные нагрузки на электрическую сеть;
  • увеличенный срок эксплуатации.

Наличие инвертора и автоматизированного управления позволяет не только обогревать помещения зимой, но охлаждать летом при жаркой погоде. Однако следует понимать, что установка дополнительного оборудования приводит повышению стоимости всей установки в целом и увеличивает срок окупаемости установленного оборудования.

Организация отопления помещений

Как уже говорилось выше, нагретый хладагент поступает в трубчатый змеевик конденсатора, обдуваемый вентилятором. Благодаря наличию распределительно-направляющей решетки теплый воздух равномерно распределяется по помещению, возмещая существующие потери тепла через ограждающие конструкции и систему вентиляции. Организация отопления основана на постоянном подогреве воздуха циркулирующего внутри помещения.

Такой принцип работы ограничивает возможность применения одной установки по отапливаемой площади. Дело в том, что для обеспечения подачи нагретого воздуха на большое расстояние потребуется исходная скорость более 1 м/сек, что создаст явный дискомфорт для людей находящихся возле воздухораспределителя.

Режим подачи холодного воздуха

Воздушный тепловой насос может не только обогревать помещения, но и обеспечить их охлаждение во время летней жары. Для этого циркуляция хладагента запускается по обратному циклу.

В циркуляционный контур дополнительно устанавливают 4-ходовой клапан, второй дроссельный клапан и 2 линии труб. При переключении клапана закрывается линия в направлении «зимнего» дросселя и открывается в сторону «летнего». Циркуляция фреона происходит в противоположном направлении. В результате в такой системе конденсатор начинает выполнять функцию испарителя и наоборот.

Самодельные установки

Агрегат, добывающий тепло из окружающей среды, можно создать самому, если взять за основу бытовой холодильник или кондиционер. Рассмотрим подробнее, как смонтировать тепловой насос своими руками. Подходящей альтернативой отоплению загородного дома послужит такая система, поскольку она не требует дорогостоящего подключения к газовой сети или постоянной заботы о покупке и доставке топлива.

Теплонасос из холодильника

Использование холодильника в качестве базиса для изготовления теплового насоса напрашивается по очевидной причине — конструкция агрегата включает такой ключевой элемент как компрессор.

На первом этапе работ следует изготовить конденсатор в виде емкости с теплообменным контуром в виде змеевика. Самодельный контур для циркуляции теплообменника лучше всего выполнить из тонкой медной трубки, предназначенной для монтажа инженерных сетей. Толщина стенки должна составлять не менее 1 мм. Трубку наматывают ровными витками на цилиндрический предмет подходящего диаметра. Затем готовый змеевик снимают с цилиндра. Для жесткости поверх витков змеевика можно установить перфорированные алюминиевые уголки, чтобы с равным шагом фиксировать витки к их отверстиям.

Тепловой насос из холодильника

Самодельный конденсатор представляет собой емкость из прочного материала, устойчивого к высоким температурам. Лучше всего выбрать бак из нержавеющей стали емкостью порядка 100 литров. Чтобы в ходе монтажа змеевик не деформировался, рекомендуется разрезать резервуар, установить туда контур, и сварить разрезанную емкость обратно. При этом в баке следует прорезать выходные отверстия для концов змеевика — сверху и снизу. В отверстия ввариваются резьбовые патрубки.

На следующем этапе необходимо установить компрессор от старого бытового холодильника. Предварительно проверьте его исправность. Компрессор монтируют на стену помещения при помощи кронштейнов, и рядом с ним устанавливают остальное оборудование.

Трубы внутреннего контура заводят в испаритель — пластиковую емкость, объем которой должен соответствовать объему конденсаторного бака. Внутрь испарителя ставят змеевик из трубы, диаметр которой составляет ¾ дюйма. Для монтажа водяного контура применяются трубы ПВХ. На заключительном этапе систему заправляют фреоном — это должен сделать специалист, располагающий соответствующим оборудованием.

Тепловой насос из холодильника способен обогревать небольшое помещение или постройку — гараж, мастерскую.

Теплонасос из кондиционера

Самодельный тепловой насос из кондиционера изготавливается несколькими способами. К особенностям кондиционера можно отнести схожесть принципов его работы с функционированием теплового насоса. Но есть и ряд отличий, в том числе касающийся температурного режима работы — сплит-системы не приспособлены для функционирования при низких температурах. Чтобы из кондиционера выполнить тепловой насос, требуется самостоятельно модифицировать имеющуюся конструкцию.

Работа теплонасоса из кондиционера

Способ 1. Наружный блок кондиционера меняют местами с внутренним, в котором расположен испаритель. Функция испарителя в тепловом насосе — передавать низкопотенциальное тепло. Во внешнем блоке находится конденсатор, передающий тепловую энергию. Теплоносителем в системе служит вода или воздух. Если выбрана вода, конденсатор требуется смонтировать внутри резервуара, где будет передаваться тепло.

Способ 2. Климатическая техника полностью разбирается, а ее детали идут на сборку классической схемы, в которой задействованы испаритель, компрессор и конденсатор.

Индукционные электрокотлы

Эта новинка появилась на рынке относительно недавно и вызвала немалый интерес, поскольку была разрекламирована, как очередная энергосберегающая установка. В действительности этот водонагреватель использует закон электромагнитной индукции, согласно которому неподвижный стальной стержень, помещенный внутрь катушки с протекающим по ней током, будет нагреваться. Никаких хитростей здесь нет, так называемый энергосберегающий котел функционирует с КПД порядка 98—99%, как и прочие его электрические «собратья».

Явное преимущество агрегата состоит в том, что проходящий через него теплоноситель не контактирует с важными элементами, а только с металлическим стержнем. Потому котел способен надежно прослужить много лет без всякого обслуживания, кроме периодической промывки. Другие достоинства индукционного аппарата заключаются в:

малых габаритах и массе, что очень важно при размещении теплогенератора в помещении топочной;
быстром прогреве теплоносителя.

Распределение тепла по комнатам

В каждое помещение нужно свое количество тепла. Например, в угловые комнаты его всегда требуется больше, потому что у них две холодные стены. Задачу распределения мы решили при помощи задвижек.

В остальных местах подача регулируется клапанами на решетках. Они стоят не только в потолке, но и в полу

Для равномерного прогрева и комфорта это очень важно — все знают о том, что теплый воздух поднимается вверх. Аналогично устроен и забор воздуха для отвода из помещений — он производится и от потолка, и от пола

О том, как отводится воздух из санузлов, уже упоминалось: на улицу через рекуператор, поэтому распространения запахов по дому не происходит.

Виды агрегатов

Наглядное представление о вариантах устройства тепловых насосов представляет их классификация по виду теплоносителя на внешнем и внутреннем контурах конструкции. Получать энергию устройство может из:

  • грунта;
  • воды (водоём или источник);
  • воздуха.

Внутри дома полученная тепловая энергия может использоваться в системе отопления, а также для подогрева воды или для кондиционирования воздуха. Поэтому различают несколько видов тепловых насосов в зависимости от сочетания этих элементов и функций.

Система «грунт-вода»

Получение тепла из грунта считается одним из самых эффективных для этого типа альтернативного отопления, поскольку уже примерно в пяти метрах от поверхности температура грунта остаётся достаточно постоянной, мало подвержена изменениям погодных условий.

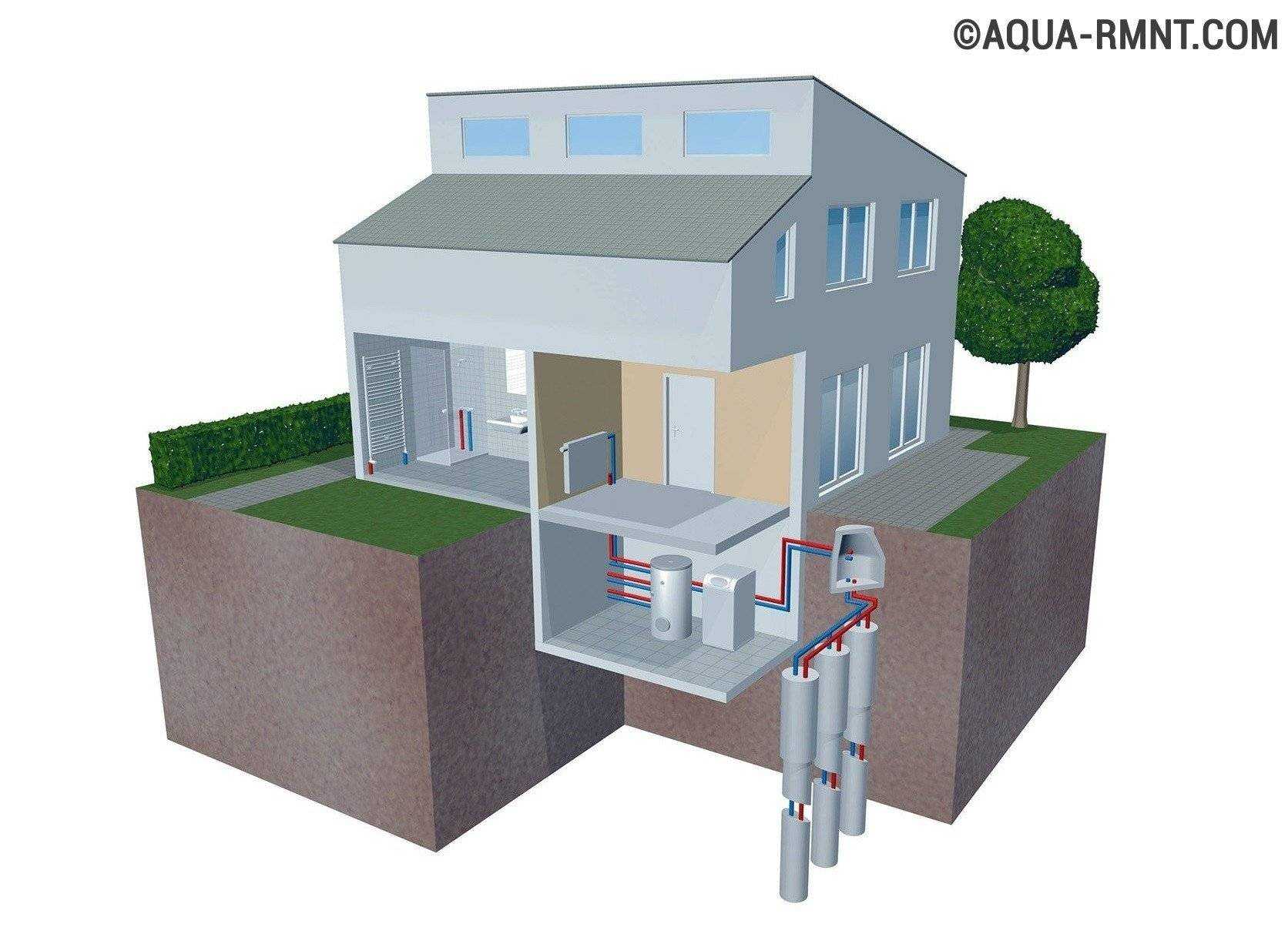

В геотермальном тепловом насосе используют специальные теплопроводящие зонды

В качестве теплоносителя на внешнем контуре используется специальная жидкость, которую принято называть рассолом. Это экологически безопасный состав.

Наружный контур теплового насоса типа «грунт-вода» выполняют из пластиковых труб. Разместить их в грунте можно горизонтально или вертикально. В первом случае могут понадобиться работы на значительной площади, от 25 до 50 кв. м на каждый киловатт мощности насоса. Площади, отведённые под устройство горизонтального коллектора, нельзя использовать для сельскохозяйственных нужд. Здесь допустима только разбивка газона или высадка однолетних цветущих растений.

Для сооружения вертикального коллектора понадобится ряд скважин глубиной 50-150 метров. Поскольку температура грунта на такой глубине выше и устойчивее, такой геотермальный тепловой насос считается более эффективным. Для передачи тепла в этом случае используются специальные глубинные зонды.

Насос «вода-вода»

Не менее эффективным выбором может стать тепловой насос вода вода, поскольку на большой глубине температура воды остается достаточно высокой и постоянной. В качестве источника низкопотенциальной тепловой энергии могут использоваться:

  • открытые водоёмы (озёра, реки);
  • грунтовые воды (скважины, колодцы);
  • сточные воды промышленных технологических циклов (обратное водоснабжение).

Принципиальных отличий в конструкции теплонасосов «грунт-вода» или «вода-вода» не имеется. Наименьших затрат потребует сооружение теплонасоса, использующего энергию открытого водоёма: трубы с теплоносителем нужно снабдить грузом и погрузить в воду. При использовании потенциала грунтовых вод понадобится более сложная конструкция. Может потребоваться сооружение дополнительного колодца для сброса воды, которая проходит через теплообменник.

Использование теплового насоса вода-вода в открытом водоеме может быть очень выгодным

Универсальный вариант «воздух-вода»

По эффективности тепловой насос воздух вода уступает другим моделям, поскольку в холодное время года мощность его ощутимо снижается. Однако для его монтажа не требуется сложных работ по выемке грунта или по сооружению глубоких скважин. Нужно только выбрать и установить подходящее оборудование, например, прямо на крыше дома.

Тепловой насос воздух-вода можно установить без масштабных монтажных работ

Несомненным преимуществом этой конструкции является способность повторно использовать тепло, которое покидает обогреваемые теплонасосом помещения с отработанным воздухом или водой, а также в виде дыма, газа и т. п. Чтобы компенсировать недостаток мощности воздушного теплонасоса в зимний период, следует предусмотреть варианты альтернативного отопления.

Наименее затратным вариантом может стать тепловой насос воздух-воздух, для сооружения которого не нужны сложные работы по созданию традиционной системы водяного отопления в помещениях.

Устройство теплового насоса

Чем же хороши эти агрегаты? Тем, что затратив 1 кВт электроэнергии, в самом плохом варианте вы получаете 1,5 кВт тепла. И чудес тут нет: электричество тратиться не на преобразование в тепловую энергию, а на работу агрегатов для переноса тепла.

В этом устройстве есть три отдельных контура:

  • В первом (внешнем) циркулирует обычный теплоноситель (соляной раствор или антифриз). Он нагревается от наружных источников тепла (вне дома).
  • Во втором (внутреннем) герметично запаяно вещество с очень низкой температурой кипения.
  • И третий контур идет в отопительную систему.

Если говорить коротко, то принцип работы теплового насоса состоит в следующем. У объектов разной природы, имеющих зимой положительные температуры (грунт на глубине ниже уровня промерзания, вода, воздух в вентиляционных шахтах и т.п.), тепло отбирается. От этого тепла нагревается циркулирующий по замкнутому контуру хладагент. Нагревшись до температуры выше точки кипения, жидкость переходит в газообразное состояние. По трубе пар (с температурой уже выше 0oC) попадает в компрессор, где сжимается до высокого давления. При сжатии выделяется большое количество тепла и из компрессора выходит вещество, нагретое уже до приличных величин +35oC или даже +60oC. В другом устройстве — конденсаторе — большую часть своего тепла он передает теплоносителю, который подается на трубы отопления.

Достаточно привлекательный внешний вид , малый уровень шумов позволяет устанавливать оборудование в доме

Хладагент в значительной степени потерявший тепло, но еще находящийся в газообразном состоянии и под приличным давлением, движется дальше по внутреннему контуру. Попадает на спускной клапан, где давление падает, резко снижается температура, вещество снова становится жидкостью. И снова попадает в испаритель, начинает следующий цикл работы теплового насоса.

Вот и получается что электроэнергия уходит не на выработку тепла, а только на его перемещение. И потому затратив 1 кВт электроэнергии, от этого устройства можно получить 2-6 кВт тепла. Такой разброс коэффициента преобразования из-за особенностей использования: чем ниже температура первичного нагрева (от внешних источников), тем менее эффективно будет работать тепловой насос. Но работать он будет даже при -20oC.

Как работает тепловой насос системы воздух-вода?

Устройство ТН воздух-вода мало чем отличается от обычного кондиционера или холодильника, только при условии работы обратного процесса или цикла Карно. Этот же принцип используется в климатической технике нового поколения. Кондиционеры, работающие на охлаждение, способны протапливать помещение, до тех пор, пока температура не понизится до -5°С.

Технические характеристики теплонасосов воздух-вода существенно улучшены, по сравнению с обычной климатической техникой. Обогрев помещения возможен до тех пор, пока температура не опустится до -15°С -25°С, а в некоторых моделях и до -32°С, включительно.

Если не вдаваться в технические подробности, принцип работы теплового насоса воздух-вода заключается в следующем:

  • Низкотемпературные тепловые насосы воздух – вода состоят из контура, по которому циркулирует фреон, испарителя, конденсатора и компрессора.
  • В испарителе создаются условия для преобразования фреона в газообразное состояние. При этом, поглощается тепло из окружающей среды.
  • Газ направляется в компрессор, где создается высокое давление, при котором фреон разогревается до температуры 120-125°С и впрыскивается в конденсатор.
  • Газ в конденсаторе преобразовывается в жидкость, которая отдает тепло.

Данный принцип действия используется во всех тепловых насосах, разница заключается только в различных источниках, для получения тепловой энергии: земля, вода, воздух и т.д.

Производительность теплонасосов напрямую связана с температурой окружающей среды. Эта особенность гарантирует возможность применения ТН воздух-вода в средней и южной полосе России.

Тепловой энергии, получаемой в процессе разогрева фреона, хватит, чтобы нагреть теплоноситель до 65°С. Этой температуры более чем достаточно, для удовлетворения потребностей в горячем водоснабжении и отопления дома, радиаторной системой и теплыми полами.

Данный принцип работы использует низко потенциальную тепловую энергию, что ограничивает эксплуатацию устройства, внешними факторами. Оптимальная температура для теплонасоса воздух-вода, не ниже -10°С (в некоторых моделях 15-20°С). Когда значение падает ниже нормы, работоспособность оборудования резко снижается. Чтобы справиться с данной проблемой, был разработан принцип работы теплового насоса воздух-вода совместно с другими источниками тепла. Как это происходит на практике?

  • При падении температуры окружающей среды, насос начинает работать с постоянно увеличивающейся нагрузкой.
  • Когда показатели доходят до критичных отметок, включается резервный источник тепла: котел, работающий от электричества, жидкого и твердого топлива или газа, обеспечивающий повышение КПД.
  • Как только, температуры окружающей среды достаточно для полной производительности, котел отключается.

Контроль над включением-отключением отопительного оборудования осуществляется вручную или при помощи автоматики. Опыт эксплуатации показывает, что оптимально будет выполнить подключение в качестве резерва электрокотла.

Ограничение по температуре наружного воздуха делает нецелесообразным и даже невозможным установку воздушного теплонасоса для северных широт.

Воздействие ВТН на окружающую среду.

Помимо финансовых преимуществ установки ВТН, модернизация климатической системы имеет ряд положительных экологических последствий.

Высокая эффективность преобразования означает, что вы будете использовать меньше топлива для обогрева или охлаждения вашего дома. Это значит, что на электростанциях вырабатывается меньше энергии из ископаемых видов топлива, таких как уголь и нефть, что снижает количество выбросов парниковых газов и других загрязняющих веществ, попадающих в атмосферу.

Вы можете еще больше снизить углеродный след, если переведете все энергопотребление, с ископаемого топлива на солнечную энергию. Установка солнечных панелей на крыше позволяет питать систему ВТН (и весь ваш дом) бесплатной электроэнергией с нулевым уровнем выбросов СО2.

5 основных выгод для владельцев установок

К преимуществам систем обогрева с тепловыми насосами относят такие:

  1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
  2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
  3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
  4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
  5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
