Как избежать резких перепадов давления воды, когда кто-то на кухне включает кран, а вы в этот момент стоите под душем? Многие сталкиваются с этой проблемой, и решением становится современная коллекторная разводка труб. Стоимость такой системы выше классической на 30-50%, а время монтажа увеличивается вдвое, но итоговый комфорт и надежность полностью оправдывают вложения. Главные преимущества коллекторной разводки труб заключаются в стабильном напоре и возможности мгновенно отключить любой прибор отдельно. Давайте разберемся, почему эта схема стала стандартом в качественном ремонте.

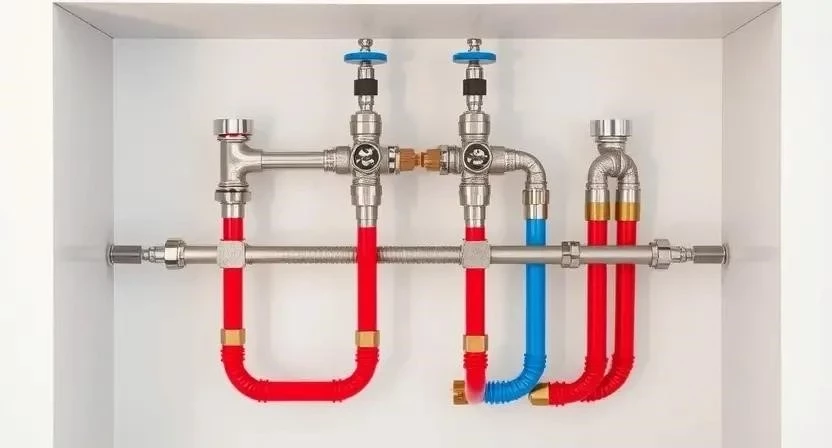

Суть технологии и принцип распределительного щита

Коллекторная схема водоснабжения, которую часто называют лучевой, работает по принципу распределительного щита в электрике. От общего стояка вода попадает в специальное устройство — коллекторную группу, а уже от нее к каждому потребителю (смесителю, унитазу, стиральной машине) идет отдельная труба. Раньше повсеместно использовалась тройниковая разводка труб водоснабжения, где потребители подключались последовательно. Однако с ростом количества сантехники в квартирах старая система перестала справляться. Я сам когда-то жил в квартире с тройниковой схемой и помню, как обжигался в душе, если кто-то нажимал кнопку слива в туалете. Переход к коллекторам позволил избавиться от этой проблемы раз и навсегда, обеспечив независимость каждой точки водоразбора.

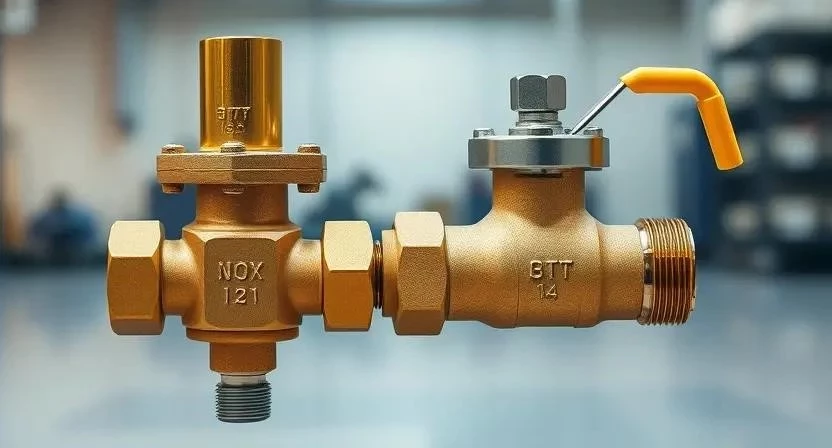

Разновидности и классификация оборудования

Современный коллектор для воды цена которого зависит от материала и функционала, подбирается под конкретные задачи. В основном на рынке представлены модели из латуни и нержавеющей стали. Латунные изделия часто имеют никелированное покрытие для защиты от коррозии. По назначению устройства делятся на предназначенные для холодного (ХВС), горячего (ГВС) водоснабжения и отопления. Существуют модели с ручными вентилями, которые позволяют плавно регулировать поток, и с шаровыми кранами, работающими только в режиме «открыто/закрыто».

Виды коллекторов и их назначение:

Технические параметры и характеристики

При выборе оборудования важно учитывать рабочее давление и температурные режимы. Стандартный коллектор рассчитан на давление до 10-16 бар, что вполне достаточно для многоквартирного дома, где давление редко превышает 4-6 бар. Температурный предел для моделей ГВС обычно составляет 95-110 градусов. Диаметры основного входа варьируются от 3/4 до 1 дюйма, а выходы на потребителей чаще всего имеют размер 1/2 дюйма. Класс герметичности должен соответствовать самым высоким стандартам, так как коллекторный узел — это сердце системы.

Технические параметры материалов (латунь vs нержавейка):

Где применяется водоснабжение с коллектором

Сегодня схема водоснабжения в квартире или частном доме практически всегда строится на базе коллекторов, если количество точек водоразбора больше трех. В коттеджах такая система позволяет эффективно распределять воду между этажами, используя дополнительные насосы или гидрострелки. Ограничением может выступать только очень ограниченное пространство в сантехническом шкафу, так как установка водопроводного коллектора требует места. Также важно помнить о совместимости с системами фильтрации: фильтр грубой очистки, счетчик и редуктор давления должны стоять перед коллекторной группой.

Пошаговая технология монтажа системы

Монтаж водопровода по лучевой схеме требует аккуратности. Я рекомендую начинать с составления подробной схемы на стене. Важно соблюдать температурный режим в помещении (не ниже +5°C) и следить за чистотой труб. Перед началом работ я всегда проверяю наличие всех прокладок и уплотнителей.

Инструменты для работы:

• Труборез для полипропилена или сшитого полиэтилена;
• Разводные и рожковые ключи;
• Перфоратор для крепления коллекторного шкафа;
• Калибратор для труб;
• Пресс-клещи (если используется сшитый полиэтилен);
• Уровень и рулетка;
• Маркер для разметки;
• Фум-лента или сантехническая нить.

Этапы выполнения работ:

1. Разметка места под коллекторный шкаф и трасс прокладки труб (20 минут).
2. Установка и фиксация коллекторного шкафа к стене с помощью анкеров (40 минут).
3. Монтаж входной группы: шаровые краны, фильтры, счетчики, обратный клапан (60 минут).
4. Установка редуктора давления для защиты от гидроударов (30 минут).
5. Закрепление коллекторов ХВС и ГВС на кронштейнах внутри шкафа (30 минут).
6. Нарезка труб на отрезки нужной длины согласно схеме (40 минут).
7. Прокладка лучей от коллектора к каждому потребителю без лишних соединений в полу (2-4 часа).
8. Подключение труб к выходам коллектора с использованием фитингов (1 час).
9. Подключение труб к смесителям и сантехнике (1 час).
10. Опрессовка системы избыточным давлением для проверки герметичности (40 минут).
11. Маркировка каждого выхода на коллекторе специальными бирками (15 минут).

Я на своем опыте убедился, что самое важное — это маркировка. Когда через год вам понадобится заменить смеситель на кухне, вы скажете себе спасибо за то, что подписали каждый кран в шкафу.

Расход материалов и правила расчета

Разводка труб по лучевой схеме требует значительно большего количества труб, чем тройниковая. В среднем расход увеличивается в 2-3 раза. Чтобы рассчитать длину труб, нужно измерить расстояние от коллектора до каждой точки и прибавить 10-15% на изгибы и подрезку. Диаметр коллектора выбирается исходя из количества выходов: для 3-5 точек подойдет модель 3/4″, для большего количества лучше брать 1″.

Материалы для стандартной квартиры:

• Коллектор на 4-6 выходов (2 шт.);
• Труба (сшитый полиэтилен или металлопластик) — около 50-80 метров;
• Фитинги для подключения к коллектору (евроконус);
• Водорозетки для конечных точек;
• Теплоизоляция для труб (мерилон);
• Крепежные клипсы или шины;
• Коллекторный шкаф.

Ведущие производители оборудования

На рынке представлены как премиальные европейские бренды, так и более доступные российские аналоги. Лидерами считаются итальянские компании FAR и Caleffi, чья запорная арматура отличается исключительной надежностью. Немецкие Rehau и Oventrop предлагают комплексные решения вместе с трубами. Из российских производителей выделяется Valtec — это золотая середина по цене и качеству. Я однажды сэкономил и купил дешевый китайский коллектор неизвестной марки, а через месяц он дал трещину по корпусу. С тех пор я рекомендую только проверенные бренды с гарантией от 5 лет.

Плюсы и минусы коллекторной разводки

Как и любая технология, лучевая схема имеет свои особенности, которые нужно взвесить перед началом ремонта.

Основные преимущества:

• Стабильное давление во всех точках одновременно;
• Минимум соединений внутри стен и пола (только цельные трубы);
• Возможность отключить одну точку (например, бачок унитаза) без обесточивания всей квартиры;
• Удобное централизованное управление из одного шкафа;
• Легкость диагностики неисправностей;
• Возможность установки системы «умный дом» для перекрытия воды;
• Эстетичный вид сантехнического узла;
• Долгий срок службы за счет отсутствия скрытых тройников.

Недостатки системы:

• Высокая стоимость оборудования и материалов;
• Большой расход труб;
• Необходимость выделения места под коллекторный шкаф;
• Сложность монтажа для новичка;
• Длительное время ожидания горячей воды, если точка находится далеко.

Сравнение коллекторной и тройниковой схем

Чтобы окончательно определиться, стоит взглянуть на прямое сравнение двух подходов. Тройниковая система дешевле, но она проигрывает в комфорте и безопасности. Если в тройниковой схеме потечет соединение под плиткой, придется ломать стену. В коллекторной схеме все соединения находятся в доступе.

Сравнительная таблица: Коллекторная схема vs Тройниковая схема:

Стоимость реализации и советы по покупке

Общая стоимость монтажа коллектора складывается из цены самого узла, труб и работы мастера. В среднем, оборудование для стандартной квартиры обойдется в 15 000 – 40 000 рублей. Покупать оборудование лучше в специализированных инженерных центрах, а не в строительных гипермаркетах, чтобы избежать подделок. Всегда проверяйте наличие паспорта изделия и сертификатов соответствия.

Примерный расчет стоимости материалов для квартиры (2 санузла + кухня):

Экономия при самостоятельном монтаже составит около 15 000 – 25 000 рублей, но помните, что ошибки могут привести к заливу соседей. Меры безопасности при работе включают использование перчатки и защитных очков при сверлении стен, а также обязательную проверку электроинструмента на целостность кабеля.

Опыт эксплуатации и отзывы

Сантехники в один голос утверждают: как работает коллекторная разводка, не работает ни одна другая система. По отзывам владельцев, главный плюс — это спокойствие. «Я заменил тройниковую схему во время ремонта и наконец-то забыл о проблеме ошпаривания в душе», — делится опытом один из моих клиентов. Из типичных ситуаций: иногда люди жалуются на шум в коллекторе, что обычно связано с неправильно подобранным редуктором давления или отсутствием теплоизоляции труб, которая также гасит вибрации.

Часто задаваемые вопросы (FAQ)

1. Можно ли переделать тройниковую схему в коллекторную?
Да, но это потребует полного демонтажа старых труб и вскрытия отделки, поэтому такую работу делают только во время капитального ремонта.

2. Какой материал труб лучше для лучей?
Я рекомендую сшитый полиэтилен (PEX) или многослойные металлопластиковые трубы. Они гибкие и надежные.

3. Влияет ли коллектор на напор воды?
Сам коллектор не снижает напор, наоборот, за счет параллельного подключения давление распределяется равномерно.

4. Нужно ли ставить коллектор на отопление?
Да, для систем «теплый пол» и лучевой разводки радиаторов это обязательное условие для балансировки системы.

5. Обязательно ли покупать шкаф?
Шкаф защищает оборудование и скрывает его. Можно смонтировать и в нише, но шкаф обеспечивает лучший доступ для обслуживания.

6. Что делать, если не хватает выходов на коллекторе?
Многие модели позволяют скручивать два коллектора между собой, увеличивая количество точек.

7. Какое время высыхания уплотнителей?
Если вы используете анаэробный герметик, системе нужно дать постоять от 20 до 60 минут перед подачей воды под давлением.

Ошибки новичков при монтаже:

1. Отсутствие редуктора давления (риск повреждения коллектора).
2. Использование труб разного диаметра для лучей без необходимости.
3. Замуровывание разборных соединений в бетонную стяжку.
4. Перетяжка резьбовых соединений, приводящая к трещинам.
5. Отказ от использования теплоизоляции на трубах ГВС.
