Задумывались, как подключить водяной полотенцесушитель через байпас, чтобы иметь возможность заменить его, не отключая воду во всем подъезде? Задача средней сложности, требующая аккуратности и базовых навыков работы с трубами. По времени монтаж займет около одного рабочего дня, а стоимость материалов варьируется от 3 до 7 тысяч рублей. Правильная схема подключения полотенцесушителя с байпасом гарантирует стабильную циркуляцию тепла. Давайте разберемся, как сделать всё надежно.
Важные подготовительные моменты
Прежде чем браться за инструменты, оцените свои навыки. Вам придется работать с пайкой полипропилена или резьбовыми соединениями. Честно говоря, без опыта это может быть стрессом. Я помню, как в первый раз забыл согласовать работы с управляющей компанией (УК) и чуть не получил штраф за самовольное переустройство системы отопления. Обязательно получите разрешение, так как перекрытие стояка — дело серьезное. Срок выполнения работ обычно составляет от 4 до 8 часов.

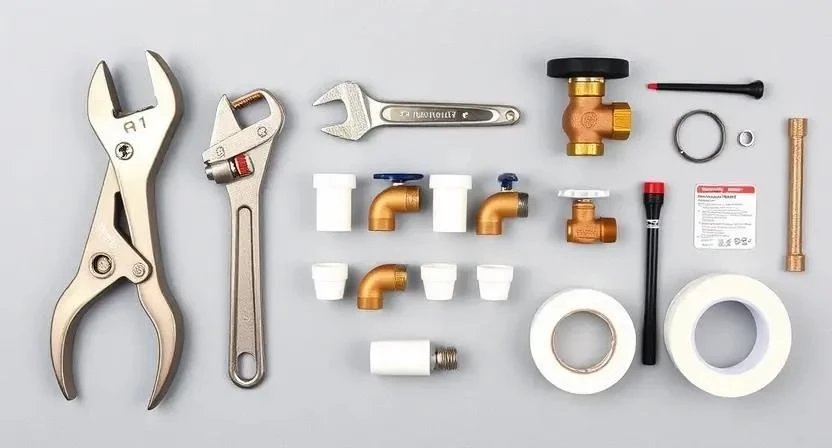

Список материалов для закупки
Для качественного монтажа полотенцесушителя своими руками не экономьте на фитингах. Я использовал проверенные бренды, чтобы не переделывать всё через год. Расход материалов зависит от высоты установки прибора относительно стояка.
- Полипропиленовые трубы (диаметр 20 или 25 мм) — 2-3 метра.
- Шаровые краны из латуни (2 шт.) — для перекрытия входа и выхода.
- Тройники полипропиленовые (2 шт.) — для создания перемычки.
- Резьбовые фитинги (муфты, переходники) — 4-6 шт.
- Фум-лента или сантехнический лен — 2 мотка.
- Герметизирующая паста — 1 тюбик.
- Кронштейны для крепления радиатора — 2 шт.
- Сам водяной полотенцесушитель.
- Заглушки для проверки системы.
- Хомуты для фиксации труб.
| Материал | Количество | Расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Труба ПП | 2 м | 1 м/м | 150 | 300 |
| Шаровый кран | 2 шт | 1 шт | 800 | 1600 |
| Тройник ПП | 2 шт | 1 шт | 300 | 600 |
| Фитинги/Муфты | 4 шт | 1 шт | 150 | 600 |
| Уплотнители (лен/ФУМ) | 1 компл | 1 шт | 300 | 300 |
| Кронштейны | 2 шт | 1 шт | 250 | 500 |
Инструменты, которые понадобятся
Инструментарий зависит от типа труб. Если у вас пластик — нужен паяльник, если металл — набор ключей. Если оборудования нет, его можно взять в аренду в строительном магазине, это выйдет дешевле.
- Труборез — для идеально ровного среза труб.
- Паяльник для полипропилена — для сварки соединений.
- Разводной или сантехнический ключ — для затяжки резьбы.
- Строительный уровень — чтобы прибор висел ровно.
- Рулетка — для точной разметки.
- Ведро или емкость — для слива остатков воды.
- Ветошь — для протирки соединений.
- Фонарик — для работы в темных углах ванной.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Труборез | Резка труб без заусенцев | Обязательно | 500 руб. |
| Паяльник ПП | Сварка пластиковых труб | Обязательно | 2500 руб. |
| Ключ разводной | Монтаж резьбовых узлов | Обязательно | 800 руб. |
| Уровень | Выравнивание полотенцесушителя | Обязательно | 400 руб. |
| Рулетка | Замеры расстояний | Обязательно | 300 руб. |
| Емкость для воды | Сбор слива из стояка | Обязательно | 200 руб. |
Организация пространства в ванной
Перед началом работ освободите зону вокруг стояка. Уберите все шампуни, мочалки и бытовую химию. Чтобы не испортить дорогую плитку или сантехнику, застелите пол и прилегающие поверхности плотной пленкой. Подготовьте глубокую емкость для слива воды, которая останется в трубах после перекрытия стояка. Это спасет вас от луж в ванной.
Работа с трубами и стенами
Осмотрите состояние стояка. Если на нем есть ржавчина или старая краска, аккуратно очистите их металлической щеткой. Я обнаружил, что старая краска мешает плотному прилеганию фитингов, поэтому потратил лишние 20 минут на зачистку. Проверьте надежность крепления труб к стене. Если планируете использовать кронштейны, разметьте отверстия и убедитесь, что они не попадают в скрытую проводку. При необходимости обработайте место крепления грунтовкой для лучшей адгезии, если будете использовать клейкие элементы.
Меры безопасности
Работа с системой отопления требует осторожности. Обязательно используйте защитные перчатки и очки, чтобы избежать попадания старой грязной воды в глаза. При работе с химическими герметиками обеспечьте хорошее проветривание помещения. Помните об электробезопасности: если используете паяльник, проверьте целостность кабеля. Категорически запрещено проводить работы без согласования с УК, так как вы несете ответственность за весь стояк дома.
Процесс монтажа по шагам
Технология подключения к отоплению с байпасом позволяет исключить прибор из системы без остановки циркуляции во всем доме. Будьте внимательны при герметизации резьбы.
- Перекрытие стояка и слив воды. Закройте запорные краны в подвале или на этаже. Слейте остатки воды в подготовленную емкость. (30 мин)
- Разметка. Используя уровень и рулетку, отметьте места установки тройников и самого полотенцесушителя. (20 мин)
- Демонтаж. Аккуратно удалите старый прибор или лишние отрезки труб. (60 мин)
- Монтаж нижнего тройника. Установите тройник на стояке. Это будет точка разветвления потока. (40 мин)
- Установка байпаса. Соедините нижний и верхний тройники перемычкой. Это обеспечит циркуляцию теплоносителя, даже если краны на радиаторе закрыты. (40 мин)
- Установка запорных кранов. Поставьте шаровые краны на входе и выходе из полотенцесушителя. (30 мин)
- Подключение прибора. Соедините полотенцесушитель с кранами с помощью подводки. (60 мин)
- Герметизация. Обработайте все резьбовые соединения фум-лентой и пастой. Перетягивание резьбы недопустимо! (30 мин)
- Опрессовка. Медленно откройте воду и проверьте все стыки на наличие протечек. (60 мин)
- Заполнение и развоздушивание. Выпустите воздух через кран Маевского или верхнюю пробку до появления стабильной струи воды. (30 мин)
| Этап работ | Время | Особенности и нюансы |
|---|---|---|
| Слив воды | 30 мин | Проверить герметичность сливного бака |
| Разметка | 20 мин | Соблюдать строгий горизонт по уровню |
| Демонтаж | 60 мин | Не повредить основной стояк |
| Монтаж тройников | 80 мин | Точная подгонка диаметров |
| Сборка байпаса | 40 мин | Проверить направление потока |
| Установка кранов | 30 мин | Использовать только латунь |
| Подключение ПС | 60 мин | Надежная фиксация кронштейнов |
| Герметизация | 30 мин | Соблюдать намотку льна/ленты |
| Опрессовка | 60 мин | Постепенный пуск воды |
| Выпуск воздуха | 30 мин | До полного исчезновения бульканья |
Технические тонкости установки
Обратите внимание на диаметр труб байпаса. Он должен быть таким же, как и у стояка, чтобы не создавать лишнего сопротивления гидравлике. Если поставить трубу меньшего диаметра, циркуляция теплоносителя может ухудшиться. Также важно качество припоя при пайке полипропилена — перегрев трубы приведет к сужению внутреннего прохода, а недогрев — к протечке. Температура в системе отопления может достигать 80-90 градусов, поэтому используйте только термостойкие материалы.
На что обратить внимание, чтобы не ошибиться
Многие новички пытаются сэкономить на мелочах, что приводит к авариям. Вот список того, что делать нельзя:
- Использовать дешевые китайские краны из силумина — они лопаются при перепадах давления.
- Нарушать последовательность установки тройников (байпас должен быть параллелен радиатору).
- Игнорировать развоздушивание системы — воздушная пробка оставит прибор холодным.
- Перетягивать резьбовые соединения — это ведет к деформации фитингов и протечкам.
- Пропускать этап опрессовки перед окончательной отделкой ванной.
Финансовая сторона вопроса
Я решил делать монтаж самостоятельно, чтобы сэкономить. В итоге я потратил около 5500 рублей, включая аренду паяльника. Если вызывать мастера, общая сумма вырастет за счет стоимости работы. Я убедился, что самостоятельный труд в данном случае оправдан, если есть минимальный навык.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 4000 | 4000 | 0 |
| Работа специалиста | 0 | 5000 | 5000 |
| Расходники (лен, паста) | 500 | 500 | 0 |
| Аренда инструмента | 1000 | 0 | -1000 |
| 5500 | 9500 | 4000 |
Как продлить жизнь системе
После завершения монтажа не забывайте про обслуживание. Проверяйте работу шаровых кранов раз в полгода: просто поверните их туда-обратно, чтобы они не закисли от накипи. Если заметили, что полотенцесушитель греет неравномерно, удалите воздушные пробки через кран Маевского. Для очистки внутренних полостей от шлама можно использовать специальные промывочные жидкости. При правильном уходе такая система прослужит более 15 лет.
Другие способы решения задачи
Существует несколько альтернатив классическому байпасу. Можно подключить прибор напрямую в однотрубную систему, но тогда вы не сможете заменить его без отключения всего подъезда. Еще один вариант — установка электрического полотенцесушителя. Это полностью избавляет от проблем с гидравликой, но увеличивает счета за электричество. Также популярна обвязка из металлопластика: она монтируется быстрее, но требует более дорогих и громоздких фитингов.
Ответы на популярные вопросы
Можно ли ставить байпас самостоятельно?
Да, если у вас есть подходящий инструмент и разрешение от УК. Но помните об ответственности за возможные протечки.
Какой диаметр трубы выбрать для перемычки?
Диаметр должен соответствовать диаметру стояка (обычно 20-25 мм), чтобы не нарушать гидравлику системы.
Какие краны лучше: шаровые или вентильные?
Шаровые краны надежнее и проще в эксплуатации, они обеспечивают полное перекрытие потока.
Нужно ли разрешение от ЖКХ?
Да, любое вмешательство в общедомовой стояк отопления требует согласования.
Что делать, если полотенцесушитель не греет после монтажа?
Скорее всего, в системе остался воздух. Проведите развоздушивание через верхнюю точку прибора.
Как избежать протечек в местах соединений?
Используйте комбинацию льна и специальной пасты или качественную фум-ленту. Не перетягивайте гайки.
Можно ли использовать фум-ленту вместо льна?
Можно, но лен с пастой считается более надежным вариантом для стальных и латунных соединений в системах с высоким давлением.
