Как подключить бойлер своими руками

Как обеспечить свой дом или квартиру бесперебойным горячим водоснабжением без лишних трат на услуги сантехников? Схема подключения накопительного водонагревателя на первый взгляд кажется сложной инженерной задачей, но при правильном подходе она вполне выполнима самостоятельно. Монтаж бойлера требует средней степени подготовки: вам нужно уметь работать с перфоратором и понимать основы сантехнических соединений. Обычно такая работа занимает от 4 до 6 часов, а стоимость расходных материалов составит около 3000–5000 рублей. В этой статье мы подробно разберем, как подключить бойлер своими руками, чтобы система работала надежно и долго. Грамотно выполненная установка избавит вас от протечек и проблем с электропроводкой.

Что важно учесть перед началом монтажных работ

Прежде чем приступать к делу, я рекомендую трезво оценить свои силы. Работа относится к среднему уровню сложности, так как совмещает в себе и сантехнические, и электрические манипуляции. Вам понадобятся базовые навыки сверления бетонных или кирпичных стен, а также умение работать с фум-лентой или сантехническим льном. По опыту скажу: лучше выделить на монтаж целый выходной день, чтобы не спешить. Оптимально проводить работы в светлое время суток, когда есть возможность быстро докупить недостающий фитинг в ближайшем магазине. Помните, что накопительный бак на 80–100 литров весит прилично, поэтому работать в одиночку на этапе навешивания бака будет крайне неудобно.

Материалы для качественного подключения

Для того чтобы монтаж накопительного водонагревателя пошагово прошел без заминок, нужно заранее собрать полный комплект комплектующих. Я всегда беру материалы с небольшим запасом, так как в процессе разводки труб легко ошибиться в длине на пару сантиметров. Основной упор делаем на качество запорной арматуры — на этом экономить нельзя.

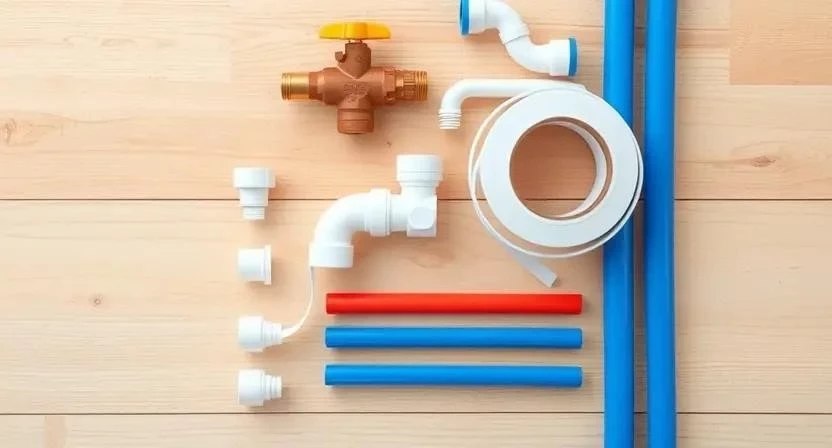

Список необходимых материалов:

• Труба полипропилен (армированная для горячей воды) — 3-5 метров;
• Шаровые краны для воды (диаметр 1/2 дюйма) — 2-3 штуки;
• Предохранительный (обратный) клапан — обычно идет в комплекте, но лучше купить усиленный;
• Тройники для врезки в систему — 2 штуки;
• Муфты комбинированные (американки) для быстрого съема бака;
• Фум-лента или сантехническая нить для герметизации резьбы;
• Гибкие шланги (если не планируете жесткую подводку) — 2 штуки;
• Крепежные анкеры (диаметром не менее 10-12 мм) — 2-4 штуки.

Таблица материалов с расходом и примерными ценами:

Инструменты для проведения монтажа

Правильно подобранные инструменты для монтажа водонагревателя — это половина успеха. Если у вас нет дорогого перфоратора или паяльника для труб, их всегда можно взять в аренду на сутки, это выйдет значительно дешевле покупки.

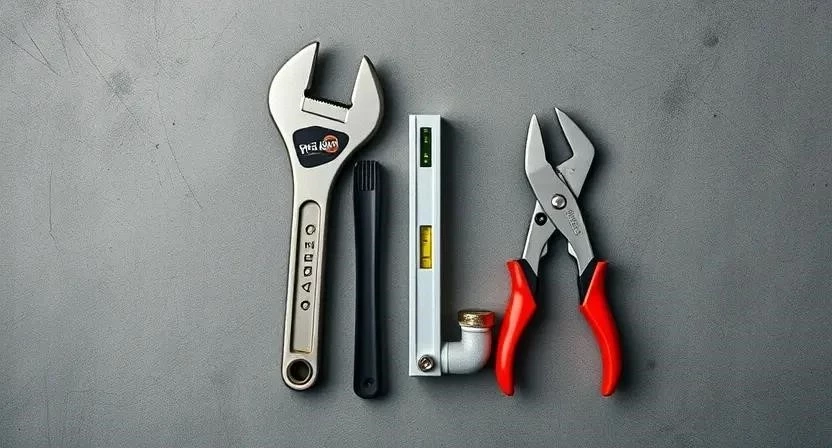

Список инструментов:

• Перфоратор с буром нужного диаметра (обычно 12 мм);
• Разводной ключ или набор рожковых ключей;
• Труборез для полипропиленовых труб;
• Сварочный аппарат для ППР труб (паяльник);
• Строительный уровень (не менее 40 см);
• Рулетка и строительный карандаш;
• Набор отверток (крестовая и плоская) для электрики;
• Тестер или индикаторная отвертка.

Таблица инструментов и их назначения:

Подготовка помещения к установке

Перед тем как начать подключение бойлера к водопроводу, нужно подготовить рабочую зону. Я всегда первым делом выношу из ванной или туалета всё лишнее: коврики, полотенца, корзины для белья. Место под бойлером должно быть абсолютно свободным. Пол советую застелить плотной пленкой или старыми тряпками, так как при врезке в трубы неизбежно прольется немного воды. Также обеспечьте свободный доступ к электрощитку или ближайшей розетке. Если розетки рядом нет, придется заранее продумать, как проложить кабель, чтобы он не мешал в повседневной жизни.

Подготовка поверхности и разметка

Это критически важный этап. Накопительный бак, наполненный водой, имеет огромный вес. Например, модель на 100 литров весит около 120-130 кг вместе с корпусом. Стены из гипсокартона без специальных закладных такой вес не выдержат. Я проверяю прочность стены простым простукиванием и визуальным осмотром. Если стена из рыхлого кирпича, использую специальные химические анкеры.

Разметку отверстий делаю строго по уровню. Сначала прикладываю кронштейн (если он съемный) или измеряю расстояние между проушинами на самом баке. Важно оставить зазор 10-15 см между верхней частью бойлера и потолком, иначе вы просто не сможете накинуть его на крюки. Точки подключения труб также должны быть очищены от пыли и старой краски, чтобы обеспечить качественную герметичность.

Технология установки водонагревателя: пошаговая инструкция

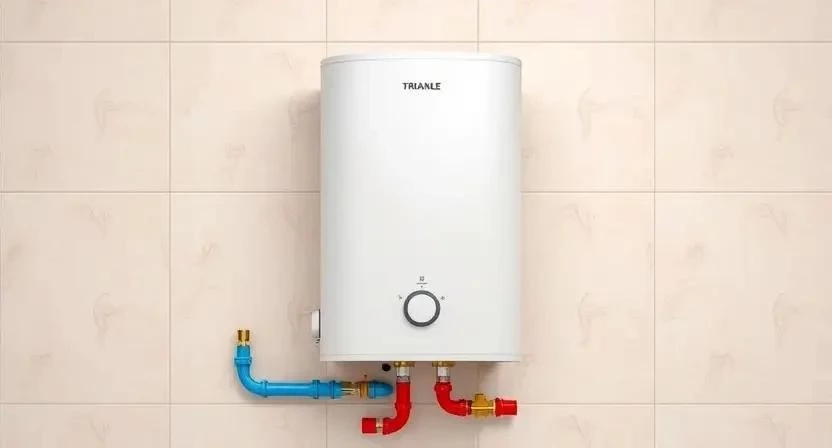

Теперь переходим к самому главному. Соблюдайте последовательность действий, чтобы установка водонагревателя схема которой приведена ниже, прошла успешно. Я выполняю эти шаги именно в таком порядке, это проверено годами практики.

1. Разметка и сверление отверстий (20 мин). Отмечаем точки под анкеры, проверяем горизонталь уровнем. Сверлим отверстия перфоратором на глубину чуть большую, чем длина анкера.
2. Установка кронштейнов и навешивание бака (30 мин). Забиваем анкеры, затягиваем их до упора. Вдвоем с помощником аккуратно поднимаем бойлер и надеваем его на крепления.
3. Монтаж запорной арматуры (40 мин). На патрубки бака накручиваем краны. Используйте фум-ленту, наматывая её по часовой стрелке (15-20 оборотов).

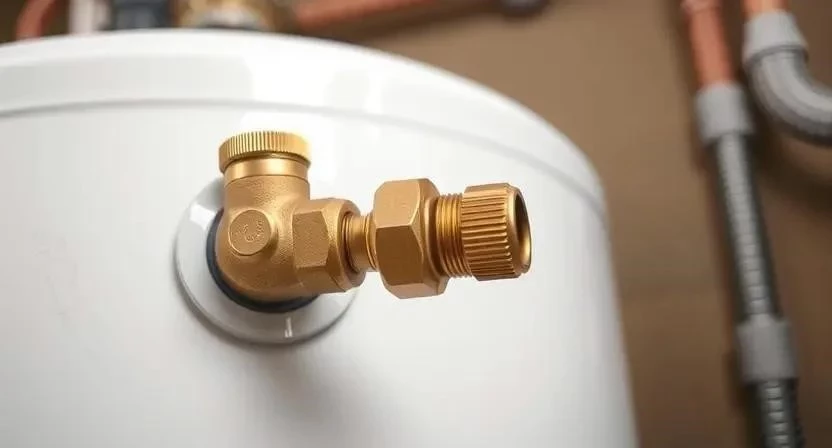

4. Установка предохранительного клапана (15 мин). Это обязательный этап! Ставим его на вход холодной воды (синий патрубок). Стрелка на клапане должна смотреть в сторону бака.
5. Подключение трубы холодной воды (50 мин). Делаем врезку в существующий водопровод, используя тройник. Соединяем с предохранительным клапаном через полипропиленовую трубу.
6. Подключение трубы горячей воды (50 мин). Соединяем выходной патрубок бака (красный) с разводкой горячей воды в квартире. Обязательно ставим кран на выходе.
7. Герметизация всех соединений (30 мин). Проверяем все стыки. Я обычно прохожусь по ним сухой салфеткой — если она остается сухой после подачи давления, значит всё отлично.
8. Электрическое подключение и заземление (40 мин). Подключаем кабель к клеммам ТЭНа. Заземление подключается к соответствующему болту на корпусе. Используйте кабель сечением не менее 2.5 мм².
9. Заполнение бака водой (20 мин). Открываем кран горячей воды на смесителе и входной кран на бойлере. Ждем, пока из смесителя пойдет ровная струя воды без воздуха.
10. Первый запуск и проверка (60 мин). Включаем бойлер в сеть, выставляем температуру. Через час проверяем, нагрелась ли вода и не появились ли капли на фитингах.

Важные нюансы при монтаже

При работе с сантехникой важно учитывать давление в системе. Если оно выше 6 бар, обязательно установите редуктор давления, иначе бак может деформироваться. Также обратите внимание на совместимость материалов: если у вас стальные трубы, используйте диэлектрические муфты, чтобы избежать электрохимической коррозии. Температура в помещении не должна опускаться ниже +5 градусов, так как замерзшая вода мгновенно разорвет внутренний бак. Время нагрева зависит от мощности ТЭНа, обычно это 2-3 часа для объема 80 литров.

Частые ошибки новичков

Многие пытаются сэкономить время или деньги, совершая критические ошибки. Вот мой список того, чего делать категорически нельзя:

1. Отсутствие обратного клапана. Без него вода при отключении в магистрали уйдет из бака, и ТЭН сгорит за считанные минуты.
2. Включение пустого бака. Всегда сначала заполняйте бойлер водой, а потом втыкайте вилку в розетку.
3. Игнорирование заземления. Вода — отличный проводник. Без заземления малейший пробой ТЭНа может стать фатальным.
4. Использование дешевых гибких шлангов. Они часто лопаются под давлением. Я рекомендую только жесткую подводку трубой полипропилен.
5. Неправильный порядок удаления воздуха. Если не спустить воздух через смеситель, в баке образуется воздушная пробка, мешающая нагреву.

Расчет стоимости подключения

Давайте посчитаем, насколько выгоднее как подключить бойлер своими руками, чем вызывать мастера. Цены указаны средние по рынку.

Сравнительная смета: Своими руками vs Мастер

Уход за оборудованием после завершения работ

После того как технология установки водонагревателя соблюдена, расслабляться рано. Раз в год я обязательно провожу техническое обслуживание. Главный враг бойлера — накипь. Она оседает на ТЭНе и стенках, снижая КПД. Также нужно проверять состояние магниевого анода. Если он разрушился, бак начнет корродировать изнутри. Сроки начала полноценной эксплуатации — сразу после первого успешного нагрева и проверки всех соединений на герметичность под давлением.

Альтернативные варианты водонагревателей

Если инструкция по установке накопительного водонагревателя кажется вам слишком сложной из-за габаритов устройства, можно рассмотреть проточные модели. Они компактнее, но требуют мощной электропроводки (от 5-7 кВт). Накопительный же вариант более универсален и экономичен в плане потребления мгновенной мощности. Разместить его можно не только на виду, но и спрятать в нишу или шкаф, если позволяет планировка и прочность перегородок.

Меры безопасности

Работая над задачей, помните о правилах безопасности:

• Всегда отключайте электричество в щитке перед работой с проводами;
• Используйте защитные очки при сверлении потолка и стен;
• Работайте в прорезиненных перчатках при монтаже сантехники;
• Не оставляйте работающий прибор без присмотра при первом запуске;
• Убедитесь, что запорная арматура выдерживает давление вашей сети.

Часто задаваемые вопросы (FAQ)

Можно ли установить бойлер без обратного клапана?
Нет, это приведет к поломке ТЭНа и возможной деформации бака из-за избыточного давления при нагреве.

Какой диаметр труб оптимален?
Для домашнего использования стандарт — 1/2 дюйма (20 мм для полипропилена).

Почему из клапана капает вода?
Это нормально при нагреве — клапан сбрасывает лишнее давление. Рекомендую вывести от него тонкую трубочку в канализацию.

Нужно ли ставить дополнительный редуктор давления?
Если давление в системе выше 6 атмосфер, то редуктор обязателен для защиты бака.

Как часто менять магниевый анод?
В среднем раз в 1.5–2 года, в зависимости от жесткости воды.

Можно ли подключать бойлер к обычной розетке?
Можно, если её мощность не менее 16А и она имеет заземляющий контакт.

Что делать, если вода не нагревается?
Проверьте питание, исправность термостата и отсутствие накипи на ТЭНе.

Как слить воду из бака для обслуживания?
Перекройте холодную воду, откройте кран горячей воды на смесителе и откройте сливной кран на тройнике перед клапаном.

Пошаговый чек-лист плана работ:

1. Выбор места и проверка прочности стены;
2. Закупка материалов и подготовка инструмента;
3. Разметка и монтаж креплений;
4. Навешивание бака;
5. Установка предохранительного клапана и кранов;
6. Подключение к водопроводу;
7. Электрический монтаж и заземление;
8. Заполнение водой и проверка герметичности.
