На принцип работы систем прост. Датчики собирают данные (давление, уровень), контроллер их обрабатывает. Он управляет насосами, клапанами для поддержания параметров. Это обеспечивает стабильность подачи воды, экономит ресурсы. Компоненты: датчики, контроллер, исполнительные узлы.

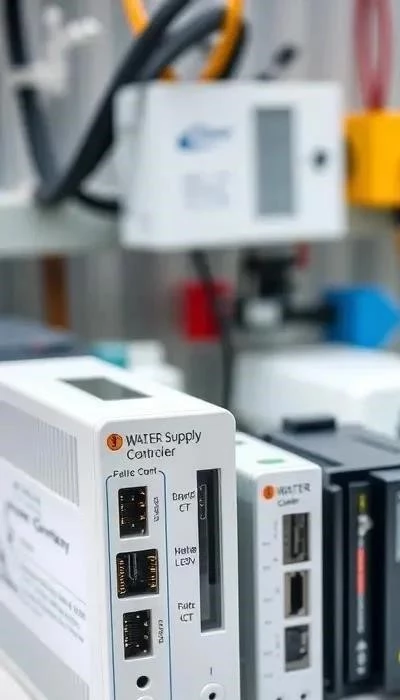

Типы контроллеров для систем водоснабжения
- Релейные контроллеры:
Простые, надежные, доступные. Работают на основе механического/электронного реле, замыкающего/размыкающего цепь питания насоса при достижении пороговых значений давления или уровня. Идеальны для базовых задач, например, поддержания давления в небольших автономных системах домов. Преимущества: высокая надежность, долговечность, низкая стоимость. Недостатки: ограниченная функциональность, отсутствие плавного пуска, что ведет к гидроударам и износу. Принцип «включено/выключено».
- Электронные контроллеры:
Более продвинутые, часто с микропроцессорами. Помимо контроля давления и уровня, выполняют дополнительные функции: защиту от сухого хода, перепадов напряжения, обеспечивают плавный пуск/остановку насоса, продлевая срок службы. Эти контроллеры дают более точное регулирование, повышают энергоэффективность. Подходят для сложных бытовых систем, полива. Настройка через цифровой дисплей позволяет гибко адаптировать работу. Как пользователи YouTube Music настраивают плейлисты, электронные контроллеры регулируют режимы, например, по расписанию.
- Программируемые логические контроллеры (ПЛК):
Наиболее мощные и универсальные решения для сложных, крупномасштабных систем водоснабжения. ПЛК позволяют создавать индивидуальные алгоритмы управления, интегрировать автоматизацию водоснабжения с другими инженерными системами здания («умный дом») и осуществлять дистанционный мониторинг. Обладают широким набором входов/выходов для множества датчиков. Преимущества: максимальная гибкость, масштабируемость, высокая точность и надежность. Недостатки: высокая стоимость, сложность программирования и настройки, требующая спецзнаний. Применяются на промышленных объектах, в крупных жилых комплексах, где необходима централизованная диспетчеризация и сложная логика взаимодействия, напоминая разветвленную экосистему YouTube для контента.

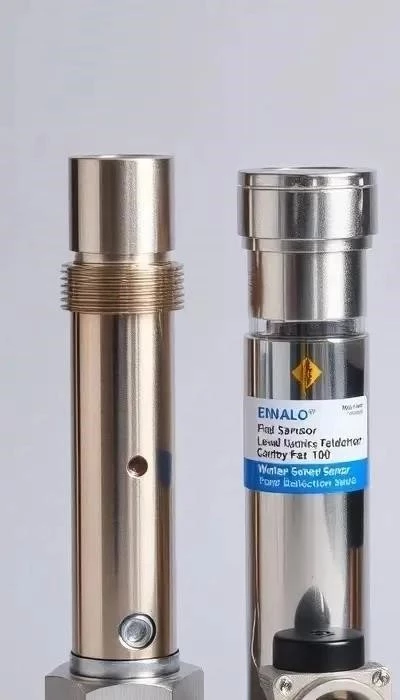

Виды датчиков для автоматизации водоснабжения
- Датчики давления:
Измеряют давление в трубопроводе. Поддерживают напор, защищают насосы от перегрузок/сухого хода. Механические реле просты, электронные точнее, с гибкой настройкой. Принцип: изменение электрического сигнала. Выбор зависит от точности и диапазона.
- Датчики уровня воды:
Контролируют уровень воды в резервуарах, скважинах, баках. Предотвращают переполнение/опустошение, защищая насосы. Типы: поплавковые (надежны), кондуктометрические, ультразвуковые (бесконтактны), гидростатические (точны). Выбор зависит от типа резервуара и среды.
- Датчики расхода:
Измеряют объем воды за единицу времени. Используются для учета потребления, контроля утечек, оптимизации полива. Типы: турбинные, электромагнитные, ультразвуковые. Выбор по диаметру трубы, чистоте воды, требуемой точности. Помогают анализировать же водопотребление.
- Датчики температуры:
Мониторинг температуры воды важен для ГВС, отопления, защиты оборудования от перегрева/замерзания. Распространенные типы: терморезисторы, термопары, полупроводниковые. Выбор определяется диапазоном измеряемых температур и точностью. Гарантируют комфорт.
- Датчики протечки:
Для обнаружения утечек воды в критических местах: подвалы, ванные, кухни. Принцип: изменение проводимости при контакте с водой. Мгновенно сигнализируют, предотвращая повреждения и потери воды. Обеспечивают спокойствие и защиту.
Критерии выбора контроллеров и датчиков
Выбор контроллеров и датчиков для автоматизации водоснабжения – важный этап, определяющий эффективность и надежность системы. Учитывайте следующие факторы:
- Тип системы водоснабжения: Определите, для какой системы нужна автоматизация (скважина, водопровод, полив). Для каждой системы – свои требования к контроллерам и датчикам.
- Производительность насоса: Мощность насоса влияет на выбор контроллера. Важно, чтобы контроллер выдерживал пусковые токи и обеспечивал защиту насоса от перегрузок.
- Бюджет: Стоимость оборудования может сильно различаться. Определите бюджет и ищите оптимальное соотношение цены и качества. Не экономьте на датчиках протечки.
- Надежность: Изучите отзывы о производителях и моделях. Обратите внимание на гарантийный срок и наличие сервисной поддержки.
- Функциональность: Определите необходимые функции. Нужны ли вам расширенные возможности, такие как удаленное управление, интеграция с умным домом, ведение статистики?
- Простота установки и настройки: Если планируете устанавливать систему самостоятельно, выбирайте контроллеры и датчики с понятным интерфейсом и подробной инструкцией.
- Тип датчика: Выбор датчика определяется параметром, который нужно контролировать (давление, уровень, расход). Учитывайте точность, диапазон измерений и условия эксплуатации.
Таблица сравнения популярных моделей (пример):
| Модель | Тип | Функции | Цена | Отзывы |
|---|---|---|---|---|
| Контроллер «X» | Программируемый | Управление насосом, защита от сухого хода, удаленное управление | $$ | Положительные |
| Датчик давления «Y» | Электронный | Высокая точность, широкий диапазон | $ | Нейтральные |
Установка и настройка системы автоматизации
Установка и настройка системы автоматизации водоснабжения требует внимательности и аккуратности. Следуйте пошаговой инструкции:
- Подготовка: Отключите электропитание системы водоснабжения. Подготовьте необходимые инструменты: отвертки, плоскогубцы, тестер, изоленту. Проверьте наличие всех компонентов системы: контроллера, датчиков, кабелей, соединительных элементов.
- Установка контроллера: Разместите контроллер в сухом, защищенном от влаги месте. Закрепите его на стене или в шкафу автоматики. Подключите контроллер к электросети, соблюдая правила электробезопасности.
- Установка датчиков: Установите датчики в соответствии с инструкцией производителя. Датчики давления устанавливаются на трубопровод, датчики уровня – в емкость или скважину. Обеспечьте герметичность соединений.
- Подключение датчиков к контроллеру: Подключите датчики к контроллеру, используя кабели и соединительные элементы. Соблюдайте схему подключения, указанную в инструкции. Проверьте правильность подключения с помощью тестера.
- Настройка контроллера: Включите электропитание системы. Настройте контроллер в соответствии с параметрами вашей системы водоснабжения. Установите значения давления, уровня, расхода, температуры. Задайте алгоритмы работы насоса и клапанов.
- Тестирование системы: Проверьте работу системы автоматизации. Убедитесь, что насос включается и выключается при достижении заданных значений. Проверьте работу защиты от сухого хода и других аварийных ситуаций.
- Рекомендации: Используйте качественные кабели и соединительные элементы. Обеспечьте надежную защиту от влаги. Проводите регулярную проверку системы и техническое обслуживание.
Внимание! При работе с электрооборудованием соблюдайте правила электробезопасности. Если вы не уверены в своих силах, обратитесь к специалистам.
