Технология монтажа водостоков на кровле

Особенности монтажа

Пластиковая водосточная система зимой испытывает очень большую нагрузку, поэтому кронштейны и хомуты надежно закрепляют. Кронштейны лучше крепить к стропилам или кобылкам – это более прочная конструкция, чем обрешетка кровли или карнизная доска. Соединять между собой пластиковые водосточные элементы можно при помощи клея или прокладок. При помощи прокладок предпочтительней – соединение всегда можно разобрать и заменить любой фрагмент системы. При склейке пластиковых элементов получается неразборное соединение, и любой ремонт вызовет дополнительные сложности.

Кроме того, монтаж водосточной системы на клей требует сборки специальных компенсаторных элементов для компенсации температурного расширения. Прокладки из ЕDРМ имеют срок эксплуатации, примерно равный сроку службы пластиковых изделий из ПВХ.

Порядок установки водостоков на крыше

Сначала размечают расположение кронштейнов для желобов с учетом необходимого уклона – 2,5-3 мм на метр. Затем крепят кронштейны. Их прикручивают либо к ровной и прочно закрепленной карнизной доске, либо к нижней части стропил (чаще всего это кобылки), либо к кровельной доске (кровельному настилу).

Водосточный желоб должен располагаться так, чтобы край кровельного покрытия приходился примерно на его середину. К кровельной доске кронштейны прикручивают до устройства кровельного покрытия. К настилу из ОСП крепить кронштейны нежелательно. Расстояние между кронштейнами для пластикового водостока – 500-600 мм. Кронштейны необходимы по обе стороны от поворотных элементов и воронок.

Затем собирают и монтируют желоб с применением прокладок и герметика. Торцы желобов закрывают заглушками. Желательно к самому краю кровли прибить капельник (к кровельной доске). Желоб не должен выступать за прямую, проведенную по скату, иначе в него будет падать снег при сходе пластов снега со ската.

Вторым этапом монтируют водосточную сливную трубу. Она должна располагаться не вплотную к стене дома, а на расстоянии 5-8 см, иначе в дождь, после него этот участок стены будет всегда подмокать. Расстояние между кронштейнами не меньше 1 м, располагать их рекомендуется под местом соединения труб или соединением с воронкой. Трубы соединяют между собой аналогично канализационным – промазывают герметиком прокладку и место стыка, вставляют одну трубу в другую. Затем собранные водосточные элементы вставляют в хомуты, стягивают болтами или защелкивают замки. В последнюю очередь монтируют наконечник.

Пластиковые желоба и трубы очень легко режутся ножовкой или болгаркой. Необходимо тщательно зачистить заусенцы.

Все подробности монтажа водостока из пластика показаны на видео.

Водосток из пластиковых бутылок

В финансово сложной ситуации можно сделать временную водосточную систему для небольшой крыши из пластиковых бутылок. Долго он не прослужит, но год отстоит (если не будет экстремальных ливней, потопов и снегопадов). Для монтажа водостока понадобится много ровных бутылок большого диаметра (1,5 или 2 л). Бутылки обрезают, чтобы получились цилиндры.

Пластиковые цилиндры вставляют один в другой с нахлестом 2 см, скрепляют мебельным степлером. Вертикальный слив крепят к стене при помощи хомутов из проволоки, обрезков жести или упаковочной ленты.

Горизонтальную часть собирают из полуцилиндров. Скрепляют степлером, стыки промазывают герметиком. Желоб без герметика будет протекать. Пластиковые бутылки гибкие, и подвесить желоб на хомутах не получится. К конструкциям здания крепят горизонтальную доску, на нее укладывают желоб и прикручивают проволокой, иначе его смоет.

Вертикальный слив желательно делать чаще – через 3-5 м. Стыкуют вертикальную и горизонтальную часть конструкции также при помощи герметика.

Конструкция

Водостоки для крыши – устройства необходимые для сбора воды со скатов крыши и доставки к ливневой канализации. Устройство водосточной системы представляют собой совокупность труб. В него входят следующие элементы:

Конструкция внешней системы водостока крыши

  1. Водосточные желоба. Желоба – полукруглые или прямоугольные половинки труб. Их монтируют по периметру здания, чтобы жидкость со скатов не портила материал отделки стен, а организованно покидала пределы отмостки дома. Их производят разных диаметров, чтобы подобрать для любой площади скатов и объема выпадающих осадков.
  2. Водосточные воронки. Воронками водостока называют устройства, напоминающие по внешнему виду воронку. Их монтируют на желоб, чтобы перенаправить жидкость к ливневой канализации.
  3. Водосточные сливы. Вертикальные трубы, которые через водоприемную воронку связываются с желобом, называют сливом. Через них талая и дождевая вода попадает в канализацию. Обычно при разработке схемы водостока для крыши, размещают несколько сливов в разных местах дома. Водосточные сливы располагаются над решеткой ливневой канализации, чтобы вода, льющаяся из них, не размывала почву или бетонную отмостку вокруг дома.
  4. Кронштейны. Кронштейнами называют крючки, необходимые для крепления. С их помощью сливы, желоба фиксируются на стенах и карнизах здания. От прочности этих элементов зависит, выдержит ли водосток вес снега или разрушится.

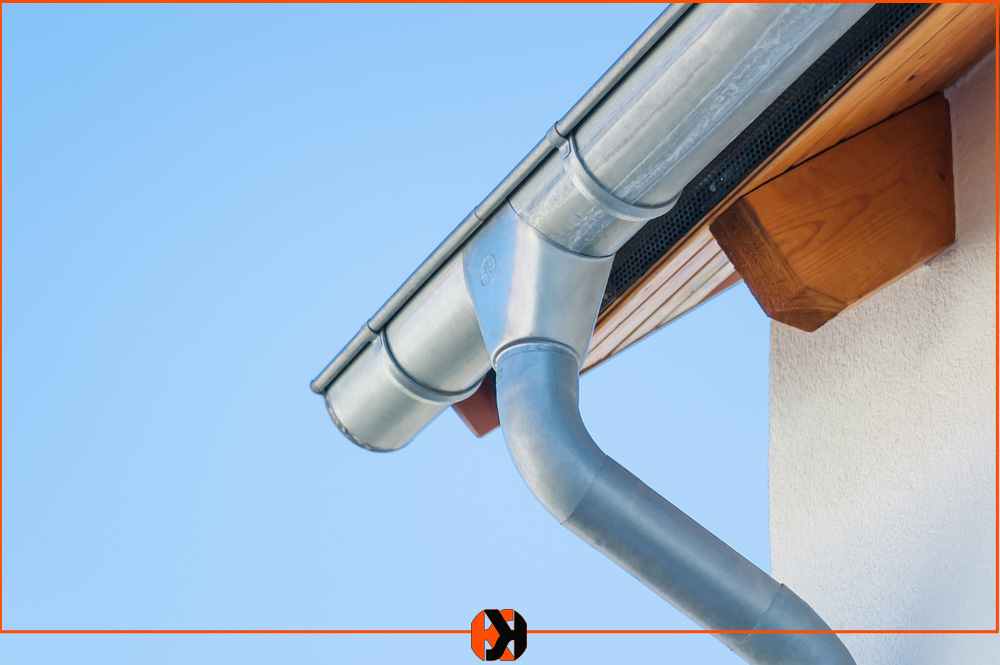

Металлические водостоки

Большой популярностью изделия для оборудования внешнего водостока из металла. Их изготавливают с помощью прессовки из легированной цинком стали. Как правило, они имеют полукруглую форму, в редких случаях прямоугольную. Самостоятельный монтаж водостоков из металла так распространён, благодаря следующим качествам:

  1. Высокая устойчивость к коррозии. Оцинкованная сталь не вступают в реакцию, поэтому не ржавеет. Благодаря этому металлические изделия для обеспечения отвода воды с крыши имеют большой срок эксплуатации.
  2. Механическая прочность. Устройство желобов, воронок и сливов из металла достаточно прочное, чтобы выдержать значительную снеговую нагрузку. Падающие с деревьев ветки и попавший мусор не наносят вред и не повреждают элементы конструкции.

  3. Устойчивость к перепадам температуры. Прочность стали не снижается ни в сильную жару, ни в мороз. Даже резкий перепад с плюсовой на отрицательную температуру не влияет на ее целостность.
  4. Устойчивость к огню. Стальные детали, из которых оборудуют водосточную систему дома не горят и не поддерживают горения, а потому соответствуют строгим нормам противопожарной безопасности.

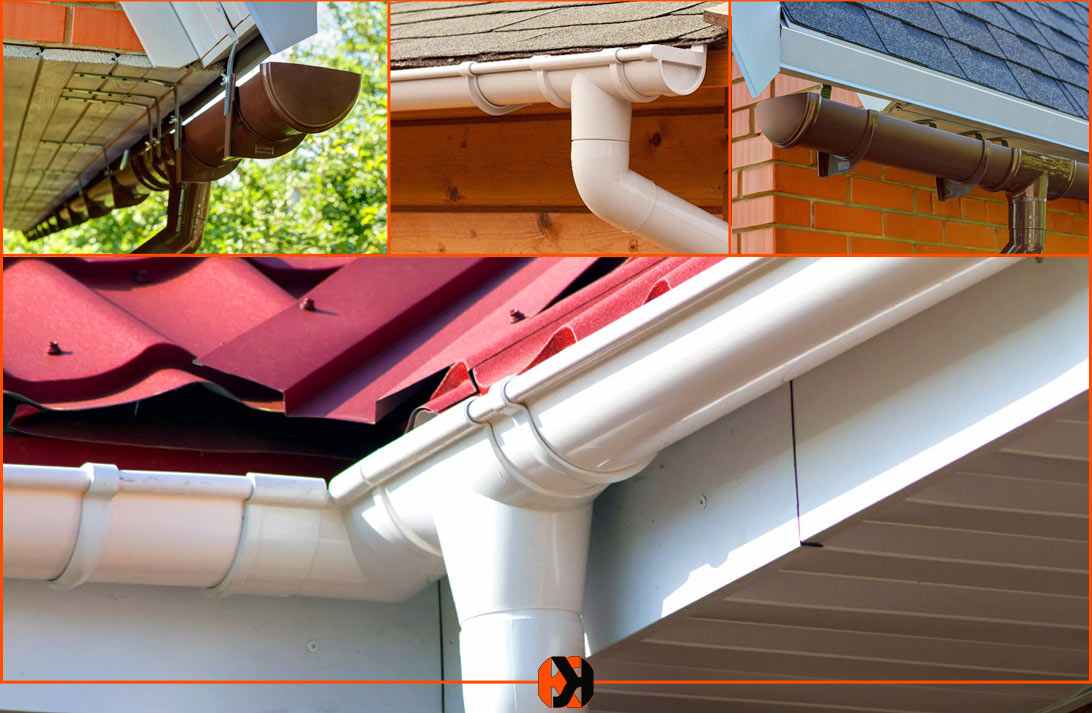

Пластиковые водостоки

Чтобы снизить нагрузку на стропильный каркас крыши, производители разработали доборные элементы для сборки водостока из пластика или, как он правильно называется, поливинилхлорида. От моделей из металла его отличает:

  1. Легкий вес. Пластиковые сливы, желоба и воронки весят в несколько раз меньше, чем такие же детали из оцинковки. Потому установка водостоков из пластика возможна даже на старых крышах, в которые нагрузку на стропила увеличивать просто рискованно.
  2. Разнообразная цветовая палитра элементов. Даже самые бюджетные производители предлагают своим покупателям выбор из 6-8 цветов. Если говорить о дорогостоящей продукции, то ассортимент оттенков не ограничивается десятком наименований, поэтому можно легко подобрать цвет в тон к кровельному материалу или стенам дома.
  3. Полная герметичность соединений. Пластиковые модели желобов, сливов и воронок соединяются в единую систему более герметично, поэтому протечки в ней возникают реже.

  4. Полный выбор комплектующих. Ассортимент элементов для сборки – рай для владельцев нестандартных крыш, углы которых не 90 градусов. Подобное разнообразие позволяет сделать множество индивидуальных конфигураций.
  5. Доступная цена. Цена на пластиковую продукцию по оценкам строительных консультантов в 1,5-2 раза ниже, чем на качественную металлическую.

Водосточный желоб: виды, конструкция, особенности крепежа

Работа сливной системы крыши будет невозможна без использования водосточного желоба – узкого канала, отвечающего за отвод воды с поверхности здания. Помимо этого, он до минимума сокращает негативное воздействие осадков на фундамент, проникновение влаги в подвал, сохраняет эстетическую привлекательность фасада.

Именно желоб собирает воду по всему периметру здания, направляя её в сливные трубы. Если происходят сбои в работе данного элемента, то водоотвод перестаёт стабильно функционировать.

Наибольшее распространение получили пластиковые и металлические водосточные желоба. В зависимости от сечения, они бывают круглые, квадратные, прямоугольные. Водоотводы прямоугольной формы используются в регионах с большим количеством осадков. Квадратные желоба распространены в местах с малыми параметрами влажности, а круглые считаются универсальными. Длина канала зависит от длины карниза дома, а ширина – от площади крыши.

Особенности крепежа

Крепеж водосточных желобов лучше осуществлять до окончания строительных работ, уделяя особое внимание кронштейнам, от надежности и крепости которых зависит устойчивость всей системы. При помощи крепежного элемента лотки крепятся к любому основанию (фасаду, карнизу здания)

По форме кронштейн повторяет конструкцию желоба, оснащен отверстиями, позволяющими использовать саморезы. Некоторые системы отведения воды продаются с крепежными элементами в комплекте.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

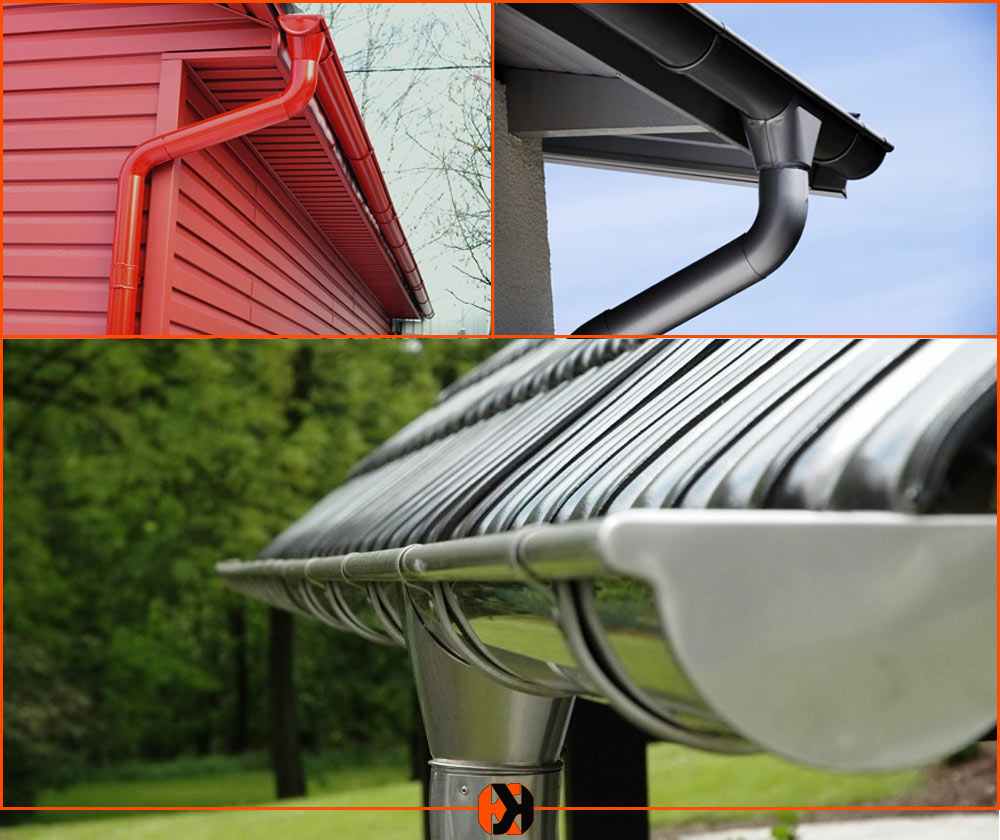

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Из чего можно сделать слив с крыши своими руками

Для изготовления устройства своими руками можно использовать несколько видов материалов.

  1. Оцинкованная листовая сталь. Очень удачный выбор, если есть специальные приспособления и станки для изготовления труб, колен, воронок и прочих элементов конструкции. Кроме того, надо обладать опытом работы жестянщиком или хотя бы иметь представление о таком производстве. Большинство обыкновенных людей с жестяными работами незнакомо и листовую оцинкованную сталь для изготовления водосточных систем выбирают редко.

    Слив с крыши стальной

  2. ПЭТ бутылки. Мягко говоря, это очень странный выбор. Приспособить их, конечно, можно, но для этого потребуется не один день. Работать такая конструкция будет кое-как и только до первого порыва ветра, внешний вид странный. Одним словом, не стоит терять время.

    Водосток из пластиковых бутылок

  3. Канализационные пластиковые трубы. С этим материалом можно заниматься, водосливные системы имеют неплохой внешний вид и отлично справляются со своей задачей. Самость канализационных труб намного меньше, чем цена готовой водосливной системы.

    Пример пластикового водостока

Такому положению дел есть объективные причины.

  1. Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
  2. Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
  3. Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.

Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.

Устройство и комплектация

Для производства пластиковых водостоков используется поливинилхлорид – полимерный материал, полученный методом термопластической обработки. Из этого материала создаются все комплектующие водосточных систем.

Установка пластиковых водостоков выполняется с использованием следующих элементов:

  1. Водосточные желоба. Данные элементы необходимы для приема и передачи воды, стекающей со скатов крыши, до водоприемной воронки. Пластиковые желоба отличаются от изделий из металла большим разнообразием размеров, что позволяет подобрать оптимальный вариант для конкретной ситуации.
  2. Муфта желоба. Муфта позволяет соединять отдельные части желоба. Этот элемент отличается небольшими размерами, а для его установки требуется силиконовый герметик или резиновая прокладка.
  3. Угол. Углы позволяют направлять водосточный пластиковый желоб в нужную сторону. В строительстве чаще всего используются детали с прямым углом изгиба, но при необходимости создания другого угла на рынке можно найти и нестандартный вариант.
  4. Кронштейны. Эти элементы представляют собой крепления, служащие опорой для желоба. Сами держатели крепятся к доскам обрешетки.
  5. Заглушки. Данные детали водосточной системы позволяют перекрыть воде доступ к сливу через край желоба, находящийся с другой стороны от воронки.
  6. Водоприемная воронка. Это обязательный элемент любой водосточной системы, который собирает воду из желоба и передает в сливную трубу. Визуально такая деталь представляет собой небольшой желоб, переходящий в воронку.
  7. Сливная труба. Данная труба устанавливается вертикально и обеспечивает передачу собранной воронкой жидкости в ливневую канализацию.
  8. Наконечник сливной трубы. Этот элемент водосточной системы необходимо для того, чтобы стекающая вода замедлялась при стекании. Наконечник имеет изогнутую форму, за счет которой и гасится скорость движения жидкости.
  9. Кронштейны для сливной трубы. Кронштейны крепятся к стене здания с определенным шагом, после чего в их внешние кольца вставляется труба.

При выборе элементов пластикового водостока нужно помнить о том, что строгих нормативов касательно размеров деталей не существует. Чтобы водосточные пластиковые трубы были совместимы, стоит приобретать полный комплект у одного производителя.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м² Диаметр жёлоба, мм Диаметр трубы, мм
до 30 90–100 75
30–50 100–120 87
50–125 120–150 100
больше 125 150–200 110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Внимание: уклон

Никакой системы отвода воды не получится, если установка водостока на крыше не будет предусматривать правильного уклона водосточного желоба. Он делается в направлении от самой высокой точки слива к водозаборной воронке.

Здесь есть свои практически обоснованные пределы:

  1. При недостаточном уклоне дождевая и талая вода будет застаиваться в желобах, возможен даже перелив через края.
  2. Если смонтировать желоба с избыточным уклоном, может возникнуть слишком сильный поток воды, с которым не справится воронка.
  3. Оптимальный уклон водосточного желоба на 1 метр горизонтального стока должен быть выдержан в пределах 0,2 – 0,7 мм.

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

  • ножницы по металлу;
  • шуруповерт;
  • ножовка по металлу или дереву;
  • перфоратор (чтобы крепить к стене хомуты);
  • уровень;
  • ручная или электродрель;
  • отвертка;
  • рулетка, карандаш;
  • резиновый молоток;
  • строительные леса;
  • маркер, шнур (для отметок);
  • стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

  1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
  2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
  3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
  4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
  5. Внутрь воронки вставляем желоба до полного защелкивания.
  6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
  7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
  8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
  9. Ставим заглушку на желоб до щелчка.
  10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
  11. Закрываем сверху желоба защитной решеткой.
  12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
  13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
  14. Трубы между собой соединяем муфтой с прокладкой.
  15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
  16. На расстоянии от грунта в 20 см к трубе крепим слив.
  17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

  1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
  2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
  3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
  4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
  5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
  6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Основные ошибки установки водостоков на крыше

Неопытные специалисты кровельных работ часто допускают ошибки, приводящие к ухудшению функционирования водосточной системы. Основные:

  1. Мало кронштейнов. Конструкцию надо надёжно защитить от выгибания, которое случается при сильном дожде или снеге. Металлические детали допускают расстояния между собой до 60 см, а пластиковые — до 50.
  2. Неправильное соединение муфт. Слишком слабом соединение деталей приведёт к протечке. Однако усердствовать не стоит — можно повредить металл. Лучше использовать муфты с ограничителями.
  3. Неподходящий уклон жёлобов. Если уклон более 5 мм на 1 метр, то вода с крыши не будет попадать в лоток. При меньшем влага скапливается, а устройство забивается.
  4. Жёлоб проложен близко или, наоборот, далеко. Стоит приложить что-нибудь плоское к кровле, продолжая её на 2-2,5 см. На этом расстоянии должен быть проложен карниз — он будет собирать воду, но его не повредит сходящий снег.

При создании водосточки важно всё. От выбора материала до монтажа

В худшем случае трубы через несколько сезонов потрескаются или деформируются, а жёлоба забьются. На устранение последствий ошибок придётся потратить достаточно сил и финансов.

Монтаж кронштейнов под водосток

Кронштейны нужно вставлять в желоба и прикреплять конструкции к крыше гвоздями или саморезами. Протяженность расстояния кронштейнов друг от друга – не больше 50 см. Если вы используете вид кронштейнов, которые с внешней стороны удерживают желоба методом обхвата, то начинать установку таких кронштейнов необходимо с их крепления к фасаду или крыше. В этом случае устанавливать желоба нужно только после полного монтажа кронштейнов.

Открытые концы желобов должны закрываться заглушками, которые можно крепить с помощью заклепок или саморезов. Для того чтобы соединить желоба в месте углов нужно использовать угловые элементы.

Чтобы закрепить в желобе водосточную трубу необходимо вырезать в нем отверстие. Для этого нужно иметь предварительно снятые, точные мерки диаметра трубы. Переходник для водосточной трубы также должен быть закреплен в желобе.

Водоотлив из пластиковых бутылок

Самым дешёвым и лёгким вариантом является создание водостока из пластиковой тары. Накопить нужное количество подобного материала будет просто, но для конструкции понадобятся 1,5-литровые бутылки прямой формы. Кроме них, понадобится проволока и кронштейны.

Водосток из бутылочного пластика собирается очень быстро и стоит дёшево

Инструменты и материалы для работы

Стоит подготовить:

  • мебельный степлер и скобки 10–12 мм;
  • строительный нож;
  • дрель или шуруповёрт;
  • тонкое сверло;
  • проволоку;
  • шило;
  • пластиковую тару.

Пошаговая инструкция по изготовлению отлива из пластиковых бутылок

  1. Первым делом вычисляется длина будущего водостока. Для удобства можно нарисовать эскиз. Функциональная часть бутылки будет равна 15–20 см. Этот пластик не годится для длинных (более 5 м) конструкций.
  2. Бутылки очищаются от наклеек и этикеток.
  3. Затем у пластиковой тары отрезается дно и горлышко в месте, где сужается верхняя часть. Для желоба получившийся цилиндр распиливается пополам.

    Пластиковую бутылку нужно подготовить, чтобы сделать из неё водоотвод

  4. Жёлоб собирается из пластиковых прямоугольников при помощи степлера. Пластик накладывается внахлёст (1,5 см) и фиксируется двумя-тремя скобами. Донышки используются как заглушки при поворотных конструкциях.

    Скреплять части бутылок для желоба нужно степлером

  5. Получившийся лёгкий жёлоб крепится к крыше. Для этого в шифере или другом кровельном материале просверливаются отверстия на расстоянии 20–30 см. Аналогичные дыры в жёлобе делаются шуруповёртом или обычным шилом. Далее через отверстия пропускается проволока, которая прикрепляет водослив к крыше.
  6. Водоотвод тоже легко конструируется из бутылок. У одной отрезаем горлышко, а из остальных делаем уже знакомые цилиндры. Бутылка с отрезанным горлышком будет выполнять роль переходника — в ней надо будет проделать отверстие для края желоба.

    Готовая конструкция из пластиковых бутылок прослужит примерно год

Готовая конструкция прослужит минимум год, но потом придётся позаботиться о создании более совершенной системы.

Видео: жёлоб из пластиковых бутылок

Очевидно, что самостоятельное создание водосточной системы доступно каждому, кто хочет оснастить свой дом экономичной и практичной конструкцией.

Подписаться на наш канал в

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
