Помпа в стиральной машине-автомат. каково ее назначение?

2 Замена помпы своими руками

Самостоятельный ремонт насоса стиральных машин марок Зануси, Аристон, Indesit и других моделей выполняют в несколько этапов:

  1. Отключают технику от электричества и водопроводной магистрали.
  2. В зависимости от модели, обеспечивают доступ к помпе.
  3. Если в баке осталась вода от стирки, ее необходимо слить. Для этого придется откручивать фильтр насоса стиральной машины.
  4. На следующем этапе нужновыкрутить болты на панели, за которой находится помпа.
  5. Перед тем, как снять агрегат, егонужно отсоединять от электропроводов и сливного шланга.
  6. После демонтажа насоса можно устанавливатьновый или разбирать старый для замены детали, которая вышла из строя.
  7. Помпа состоит из трех основных элементов – ракушки, фильтра и якоря с мотором. Чтобы при сборке оборудования все узлы поставить на свое место, нужно при разборке их пометить.
  8. Во время стирки мелкие детали могли повредить крыльчатку. Для ее осмотра нужно отсоединить ракушку от двигателя, открутив крепежные винты, и прокрутить крыльчатку вручную: вращение с характерными задержками свидетельствует об исправном двигателе.
  9. Чтобы лопасти крыльчатки при вращении не касались улитки, нужно срезать с торца каждой из них по 1 мм. Больше срезать не стоит, поскольку эффективность насоса может упасть.
  10. После проведения всех операций, агрегат собирают, устанавливают в прежнее положение, подключают к электросети и сливному шлангу и проводят тестовый запуск.

2.1 Запчасти для ремонта

Если сделана чистка крыльчатки, но она все равно вращается плохо, то это признак серьезной поломки насоса. Прокручивание через раз свидетельствует об обрыве контактов или проблеме с датчиками. Поэтому, перед тем, как заменить сливной насос на стиральной машине, можно попытаться починить его.

Зная как отремонтировать насос и имея все необходимые запчасти, можно сделать ремонт стиральной машины LG своими руками. Для этого понадобятся:

Очистка сливного фильтра перед насосом стиральной машины

  1. Нужный вариант сливного насоса стиральной машины (желательно в сборе);
  2. Ось и шкив для крепежа;
  3. Клеммы и датчики, подключаемые к помпе;
  4. Манжеты и уплотнители.

2.3 Универсальный агрегат

Универсальный электронасос Аскол можно использовать для большинства стиральных машин таких марок, как Индезит, Аристон, Zanussi, LG с креплением к корпусу тремя саморезами. Характеристики этого агрегата ничем не отличаются от оригинальных, а срок службы его составляет 8-10 лет.

Помпы Аскол бывают двух видов:

  • Циркуляционные, обеспечивают циркуляцию воды в режимах «Стирка» и «Полоскание». Устанавливают в дорогие стиральные машины.
  • Сливные насосы. Для стиральных машин Самсунг, Indesit и других брендов обеспечивают откачку отработанной жидкости.

Очистка фильтра

Если в стиральной машинке «Ардо», «Аристон», «Сименс», «Индезит» или модели другого бренда засорился фильтр, его можно очистить без посторонней помощи. Такой элемент обычно находится в передней части корпуса за специальной крышкой или дверцей. Снимите фильтр и осмотрите его: если он сильно забит и загрязнен, то удалите посторонние предметы и мусор, тщательно промойте деталь.

Во время извлечения фильтра из прибора может политься вода, поэтому до манипуляций установите под корпусом емкость с низкими стенками или вооружитесь большой и хорошо впитывающей тряпкой, чтобы не залить весь пол и не затопить соседей снизу.

Доставка и установка устройства

Оплаченная стиральная машина доставляется по адресу продавцом

Когда она уже оказалась у хозяина, нужно внимательно осмотреть свою покупку, обращая внимание на следующие моменты:

  • Убедиться в целостности упаковки. Если на ней имеются повреждения, то это может говорить о том, что покупка повреждена во время перевозки на том или ином этапе.
  • Снять упаковку, проверить состояние покупки, визуально определить наличие дефектов.
  • Проверить комплектность оборудования, сверяя перечень в паспорте с их физическим наличием.

Обнаруженные недостатки могут служить поводом для отказа в приемке товара, о чем нужно сделать запись в накладной, предоставленной доставщиком. Если решено принять покупку, несмотря на отдельные незначительные дефекты, об этом также нужно сделать запись в накладной, поскольку их наличие может свидетельствовать о более серьезных скрытых недостатках.

При распаковке машины нужно постараться снять тару неповрежденной. Впоследствии, если понадобится возврат, повреждение упаковки может послужить поводом для отказа в замене. Упаковку нужно хранить в течение гарантийного срока оборудования.

Машинку переместить к месту установки. Снять транспортные винты на задней стенке агрегата.

Их назначение состоит в фиксации барабана на время перевозки. Болты нужно убрать и хранить в течение срока эксплуатации оборудования. Их устанавливают повторно, если понадобится перевозка агрегата.

Внимание! Включение стиральной машины с неснятыми транспортными болтами может привести ее в негодность. Дальше нужно:

Дальше нужно:

Дальше нужно:

  • Установить агрегат на место постоянного использования.
  • Выставить машинку в горизонтальной плоскости. Для контроля использовать строительный уровень. Регулировку положения производить регулируемыми опорами.
  • Подключить агрегат к системе водоснабжения с использованием шлангов из комплекта поставки. Соединение необходимо произвести через водяной фильтр.
  • Для подсоединения к канализационной системе используется гофрированный шланг из комплекта поставки.

Если на входе в систему нет специального патрубка для подключения, придется приобрести сифон с угловым отводом. Соединение можно установить под мойкой или на сливе ванны.

Подключение к электросети. Это можно сделать только через специально установленную розетку с заземлением.

Определение сечения и марки проводов

Потребляемая мощность этого вида оборудования может составлять 1,8 – 2,6 кВт. Питание для розетки должно быть устроено медным трехжильным кабелем сечением около трех квадратов (земля, фаза, ноль). Выбор такого провода позволит одновременное включение в розетку и других приборов, таких, как электрическая бритва или фен. Для такой электропроводки понадобится выключатель – автомат на номинальный ток 16 ампер. Марка провода подбирается в соответствии с условиями эксплуатации, для таких помещений как ванная комната лучше выбрать трехжильный провод в двойной изоляции.

Устройство заземления

Штатным местом установки стиральной машины чаще всего становится ванная комната, поэтому они выпускаются по классу защиты 1. Это предполагает обязательное наличие заземления. Для его устройства производят разделение PEN проводника.

Выбор розетки

Очевидно, что для ванной комнаты понадобится устройство подключения высокой степени защиты от влажности. Но они бывают разных конструкций. Поэтому подбирать розетку лучше после приобретения машины

Внимание! В ванной комнате нельзя пользоваться удлинителями, переходниками или тройниками. При высоких нагрузках возможно искрение или замыкание проводов

Устройство защитного отключения

Устройство защитного отключения

После аппарата защиты, будь то автомат или предохранитель, УЗО подбирается номиналом на ступеньку выше их номинального тока.

В розеточных сетях часто бывают перегрузы на величину до 30%. Время срабатывания автомата может достигать одного часа и все это время по цепи идет ток с превышением номинала для сети. Поэтому для схемы с 16-ти амперным автоматом УЗО нужно использовать номиналом 25 ампер.

Чего не следует допускать

Нельзя соединять корпус машинки с трубами системы водоснабжения.

Запрещается делать перемычку между контактом заземления и нулем, это приводит к ложному срабатыванию УЗО.

Правила эксплуатации помпы стиральной машины

Запас прочности этой детали рассчитан на успешную эксплуатацию в течение долгих лет, но неправильное обращение, плохая вода и сбои в электричестве могут существенно сократить срок службы и вызвать преждевременную поломку. Известны случаи, когда подобного рода неисправности возникают уже в первые три года работы устройства.

Максимально обезопасить технику и продлить срок ее работоспособности можно, придерживаясь элементарных правил эксплуатации техники. К таким относятся:

  • слишком грязные вещи обязательно надо предварительно вытряхивать, а при необходимости и ополаскивать перед загрузкой в машину. Такая полезная привычка позволит избавить машину от большого количества грязи и мусора, который оседает на ее внутренних деталях;
  • стирать порошком, который предназначен для стиральных машин-автоматов. Соблюдать правильную его дозировку, поскольку излишки тоже могут замусоривать сливные каналы машинки;
  • использовать специальные мешки для стирки вещей с бусинами, стразами, мелкими пуговицами и другими элементами декора, которые могут в процессе стирки оторваться и попасть в механизм машины;
  • внимательно проверять карманы вещей перед загрузкой: монетки, нитки, бумажки и прочий мусор может забить фильтр и привести к заклиниванию крыльчатки;
  • по возможности устанавливать очистительные фильтры, которые позволяют подавать к машинке уже очищенную воду. В регионах с некачественной водой часто устанавливают фильтр на общую подачу воды в дом. Это не только убережет стиральную машинку, но и в целом положительно скажется на многих бытовых аспектах.

Обязательно надо проводить регулярную профилактическую проверку устройства, которая включает осмотр насоса, крыльчатки и проводки, чистку сливного шланга.

Поломка насоса стиральной машины влияет на работу всего устройства в целом. Справиться с проблемой можно, обратившись в сервисный центр или самостоятельно. В зависимости от особенностей конструкции техники, пути решения проблемы могут несколько отличаться. Для того чтобы продлить срок эксплуатации важнейшей детали, следует раз в три месяца проверять помпу, ограничивать попадание мусора в машину и пользоваться моющими средствами в соответствии с инструкцией.

Руководство по замене детали

Машинки-автоматы от бренда ЭлДжи характеризуются достаточно сложной конструкцией. Для ремонта стиралки в домашних условиях необходимо вникнуть в суть устройства оборудования, располагать свободным временем и минимальным набором инструментов. Чтобы поменять помпу в машинке LG, не придется разбирать агрегат и снимать крышку корпуса, все работы будут проводиться через днище машинки. Алгоритм действий при переустановке сливного насоса на стиральных машинах ЭлДжи будет таковым (описывается ремонт модели LG WD-80130N):

слейте воду, оставшуюся в баке стиралки, перекройте заливной клапан;
застелите пол дополнительным покрытием (пледом, куском картона или пр., это нужно для сохранности напольного материала) и уложите машинку на бок

Важно, чтобы помпа оказалась сверху, так удобнее будет производить ремонтные работы;
отсоедините нижнюю фальш-панель корпуса, для этого либо расщелкните застежки, либо выкрутите крепежные саморезы;
открутите сливной насос от основания автомата. Болты, удерживающие помпу, расположены с внешней стороны, около клапана слива;
начинайте надавливать на насос со стороны клапана слива, потяните деталь на себя;
отсоедините все питающие провода, подключенные к помпе;
удалите из насоса воду, если она имеется в полости, для этого ослабьте хомутики, держащие сливной парубок и снимите его;
если улитка не нуждается в замене, то установите её на место вместе с купленным сливным насосом. Чтобы извлечь улитку, нужно выкрутить болты, удерживающие помпу, а после убрать винты, соединяющие насос и улитку;
очистите извлеченную улитку от скопившегося мусора

На той части детали, которая будет соприкасаться с новой помпой, не должно быть даже малейших загрязнений;
соберите насос и улитку в обратной последовательности;
установите насос на прежнее место и подключите к нему всю питающую проводку.

Чтобы извлечь улитку, нужно выкрутить болты, удерживающие помпу, а после убрать винты, соединяющие насос и улитку;
очистите извлеченную улитку от скопившегося мусора. На той части детали, которая будет соприкасаться с новой помпой, не должно быть даже малейших загрязнений;
соберите насос и улитку в обратной последовательности;
установите насос на прежнее место и подключите к нему всю питающую проводку.

Замена сливного насоса не вызовет серьезных трудностей. Процедура достаточно проста, с ней справится даже обыватель. Однако если при работе своими руками у вас будут проблемы, лучше обратиться к мастерам-профессионалам, чтобы минимизировать риски удорожания ремонта.

Как подключить насос повышения давления к водопроводу?

Нагнетательное устройство монтируют на трубе перед точками водозабора. Если напор будет слабый, помпа включится и повысит его. Порядок подключения:

  • Трубу, к которой предстоит подключить нагнетающее устройство, разметьте согласно его длине, учтите также длину переходников.
  • Далее перекрывают водоснабжение и обрезают трубу согласно разметке.
  • С обеих сторон трубы делают внешнюю резьбу.
  • Накручивают на трубы переходники.
  • Вкручивают в переходники фитинги — они идут в комплекте с насосом.

Во время монтажа сверяйтесь с инструкцией, также обратите внимание на стрелки, изображенные на корпусе — указатели направления потока

От электрощита подводят кабель. Неподалеку от места дислокации оборудования желательно сделать розетку

Насос лучше подключать через УЗО (устройство защитного отключения).
Тестируют оборудование, обращая внимание на стыки — должна быть абсолютная герметичность. Чтобы усилить стыки, на резьбу наматывают паклю или ФУМ-ленту.

Как правильно разобрать насос стиральной машины

Помпа в стиральной машине отвечает за закачку воды для стирки и за откачку ее из бака после окончания цикла. Обычно смена воды проводится перед полосканием и после. Но что делать, если вода остается в баке, а машина издает жужжание? Тогда нужно знать, как разобрать и проверить насос стиральной машины.

В статье мы расскажем, как достать помпу из корпуса СМ, разобрать, очистить и проверить на исправность.

Устройство и виды насосов в стиральной машине

Устройство сливного насоса простое. Он состоит из крыльчатки, статора и ротора на постоянном магните. Ротор может вращаться в любую сторону, поэтому, когда крыльчатку блокирует посторонний предмет, он может делать рывки то в одну, то в другую сторону.

Есть два типа насоса в стиральных машинах:

  • Циркуляционный тип насоса для подачи воды во время стирки и полоскания. Такой вид помпы устанавливается на дорогих стиралках типа «Сименс», «Бош» и «Ханса».
  • Сливной откачивающий насос. Откачивает отработанную воду из бака. Также насос удаляет воду из бака после отжима. Характеристики помпы таковы: мощность от 20 до 30 Вт, производительность 20 литров в минуту.

Где находится насос в стиральной машине? Точное месторасположение зависит от марки СМА. В моделях Whirlpool, Samsung (Самсунг), Ariston, Beko, LG, «Индезит», до помпы можно удобно добраться через днище, что не требует дополнительной разборки.

В машинах-автомат «Электролюкс» и Zanussi достаточно снять заднюю панель. А в марках СМА AEG, Bosch и Siemens придется полностью разбирать переднюю панель.

Признаки и причины неисправности

Перед тем, как разбирать водяной насос, обратите внимание на основные признаки неполадки:

  • При заливе и сливе воды машина сильно гудит и жужжит.
  • Стиралка не реагирует на установленные программы.
  • В барабан поступает недостаточное количество воды.
  • В барабане остается вода после стирки.
  • Включен режим слива, но вода уходит очень медленно.

Сразу нужно исключить возможные причины неисправности, такие как:

  1. Засор в сливном фильтре или шланге.
  2. Неполадки с электроникой. Если нарушились контакты, идущие от платы управления к насосу, то помпа не получает сигнала о начале работы.

Также причиной того, что дренажный насос плохо справляется со своей работой, может быть заклинивание крыльчатки. Зачастую, когда крыльчатка вращается, на нее наматываются нитки или волосы. В результате ее заклинивает, откачка воды прекращается.

Что можно сделать для проверки

Проверить сливную систему несложно. Начинать нужно со сливного фильтра, который служит своеобразной пробкой насоса. Для этого не придется ничего разбирать. Поступите так:

  • Перекройте кран подачи воды.
  • Подготовьте плоскую емкость.
  • Плоской отверткой разожмите защелки на дверце, которая закрывает дренажный фильтр. Он расположен внизу под передней панелью.
  • Выкрутите фильтр, слейте воду и осмотрите его на засор.
  • Чтобы проверить крыльчатку, посветите фонариком в отверстие фильтра.
  • Осмотрите крыльчатку, нет ли на ней инородных предметов. Также посмотрите, крутится ли она при работе. Если все в порядке, установите на место фильтр.

Подготовка к работе и разборке

Для ремонта или замены насоса откачки воды подготовьте все необходимое.

Комплектующие:

  • Новая помпа, которая подходит для вашей модели стиральной машины. Перед походом в магазин можно снять старую деталь и показать продавцу. Он предложит подходящую замену. Если вы решили купить комплектующие в интернете, на помпе указывается индивидуальный номер, по которому стоит ориентироваться.
  • Резиновые прокладки.
  • Крыльчатка (в случае неисправности).
  • Шкив и ось.
  • Датчики и контакты для насоса.

Инструменты:

  • Крестовая отвертка.
  • Нож.
  • Мультиметр.

Инструкция по разборке насоса

После того, как вы вытащили помпу для разбора и осмотрели крыльчатку, проверьте состояние резиновых прокладок. Если на их поверхности присутствует отработка – заменяйте их тут же.

Чтобы разобрать, нужно снять крышку насоса повышения давления. Поступите так:

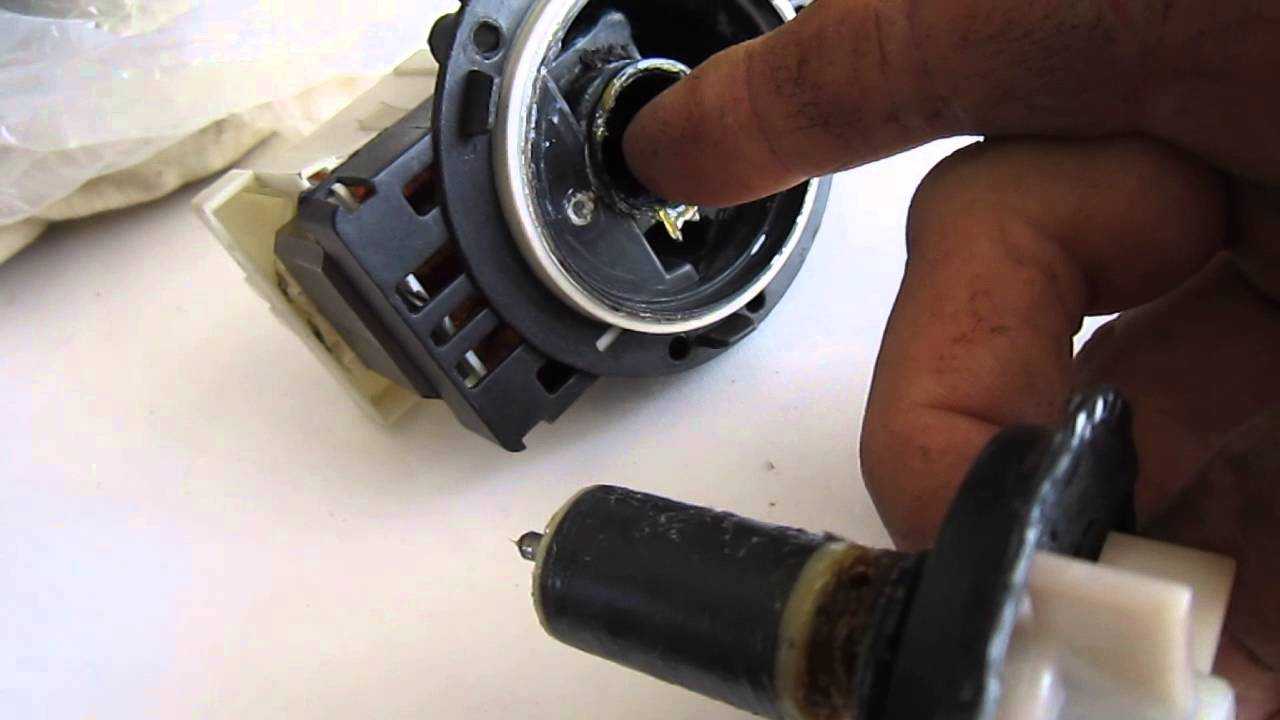

  • Сразу рассмотрим, как снять и поставить крыльчатку, если она сломалась.
  • Сначала снимается улитка помпы – нужно выкрутить винты.
  • Отметьте расположение мотора по отношению к улитке и снимите его вместе с крыльчаткой.
  • Теперь острым ножом обрежьте лопасти крыльчатки и установите все в обратном порядке.

Во время сборки можно использовать специальную смазку для помпы.

Чтобы проверить обмотку помпы на исправность, воспользуйтесь мультиметром. Как прозвонить обмотку? Прикладывайте щупы мультиметра к обмотке, замеряя сопротивление. Если обмотка неисправна, то ремонту деталь не подлежит. Нужна полная замена.

Вам помогла статья?

Да Нет

Причины и признаки поломки насоса в стиральной машине

Определить неисправность сливного тракта можно по внешним признакам. Но как узнать, что сломался именно насос? Часто разобраться помогает код неисправности . При неполадке на дисплее выводятся символы, которые указывают на причину остановки работы.

Но если кода на экране нет, тогда обратите внимание на такие признаки:

Насос слива не включается, не слышно звуков работы. Дело может быть в неисправности помпы. Вокруг крыльчатки часто наматываются посторонние детали (нитки, волосы), отчего ее работу клинит. Отверстие помпы также может засоряться мусором. Самая неприятная поломка — сгорание обмоток. Тогда придется полностью менять узел.

Насос не отключается, постоянно работает. Проблемы с прессостатом или модулем управления. Вся цепь взаимосвязана: если прессостат дает некорректные показания о количестве жидкости на плату, тогда помпа будет постоянно работать, откачивая воду. Также причина может быть в нарушении цепи или симистора управления.

  • Стиральная машина (СМ) не сливает воду, возникла протечка. Если техника течет, значит, нарушена герметичность соединений патрубка и шланга либо поврежден корпус насоса.
  • Жидкость уходит из бака очень медленно. Засорился патрубок, шланг, канализация. Нужна чистка.

Для устранения поломки придется разобрать машинку и осмотреть узлы и детали.

Что делать, если возникли проблемы с насосом?

В большинстве моделей помпа находится в нижней части корпуса. Чтобы ее достать, нужно отклонить стиралку и освободить доступ к днищу. Также деталь может располагаться ближе к задней стенке. Начать стоит со слива воды:

  • Отключите стиралку от сети и коммуникаций.
  • Откройте под загрузочным люком маленькую дверцу.
  • Выкрутите фильтр против часовой стрелки.

  • Подготовьте емкость и удалите воду из бака.
  • Достаньте белье, если оно осталось в барабане.

Как только бак опустошился, приступайте к дальнейшим действиям.

  • Демонтируйте верхнюю крышку, открутив сзади два винта.
  • Снимите заднюю панель, открутив болты по периметру.
  • Уложите машину набок.
  • Снимите днище, если оно предусмотрено в вашей модели. К поддону может крепиться датчик протечки. Отключите его контакт.

Осмотр и диагностика помпы

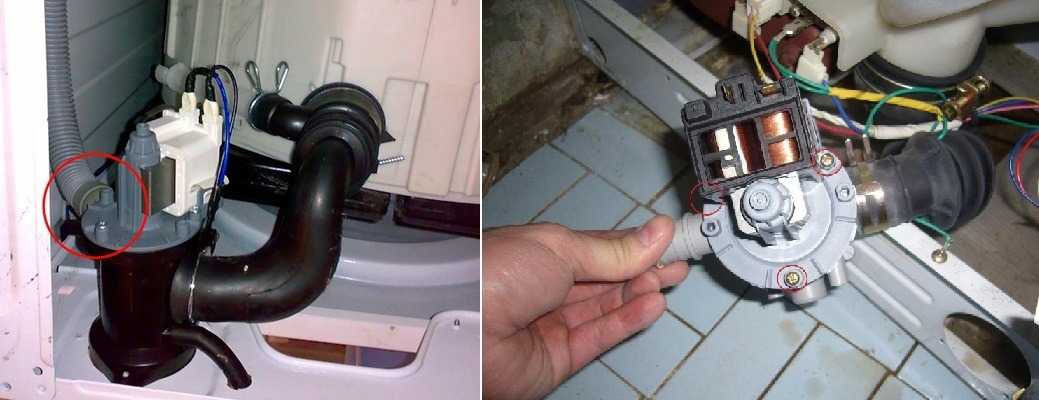

Как только вы увидите деталь, приступайте к демонтажу:

Ослабьте крепление шланга и патрубка. Снимите их с места.

  • Сфотографируйте и отключите контакты помпы.
  • Выкрутите болты крепления. Некоторые узлы крепятся на защелках.

Посмотрите на крыльчатку, прокрутите ее рукой. Она должна вращаться с небольшим торможением. Если вокруг намотались нитки, деталь не будет качать воду. Очистите крыльчатку. Теперь разберите корпус. Крышка насоса откручивается против часовой стрелки. Если крышка повреждена и протекает, нужно установить новую составляющую.

Чтобы отсоединить улитку, вскройте защелки. Удалите мусор, убедитесь, что прокладки и механические детали в порядке. Подробнее читайте в статье « Как разобрать насос стиралки ».

Как узнать, сгорели обмотки или нет? Проведите диагностику мультиметром, как показано на видео:

Другие неисправности насоса СМА

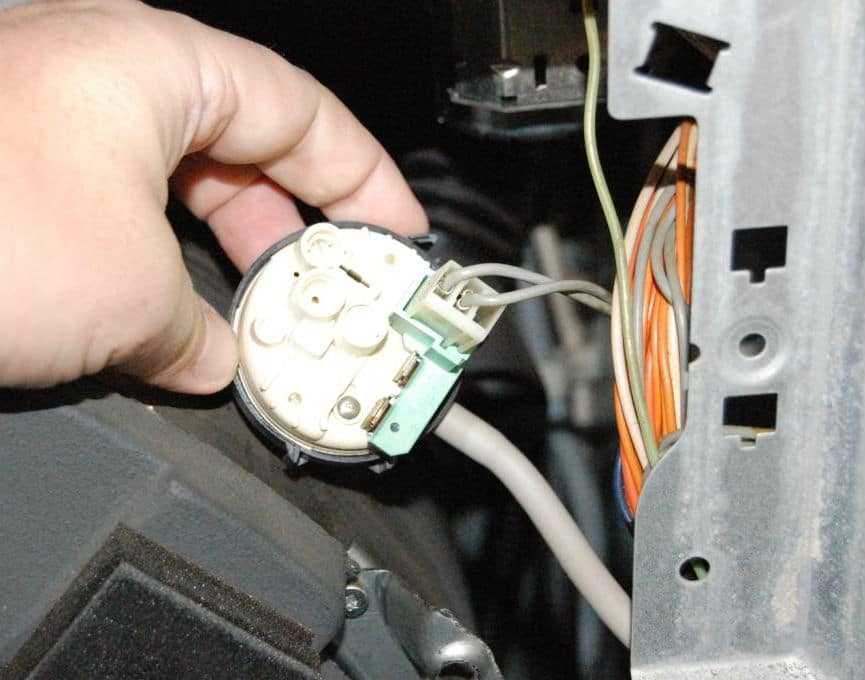

Как мы уже писали выше, причины проблем со сливом могут быть в системе управления. На этапе разборки проверьте цепь соединения между модулем и помпой. Видны подгоревшие детали? Замените шлейф. Осмотрите прессостат (датчик уровня). Он находится под верхней крышкой у стены.

  • Отключите шланг от датчика. Удалите мусор.
  • Установите на место шланга короткую трубку. Слегка подуйте в нее.
  • Слышатся щелчки? Прибор рабочий.
  • Для замены отключите проводку от датчика, выкрутите крепежный болт.

Если помпа не выключается, проверяется модуль управления. Вы можете осмотреть плату, но ремонт лучше доверить мастеру.

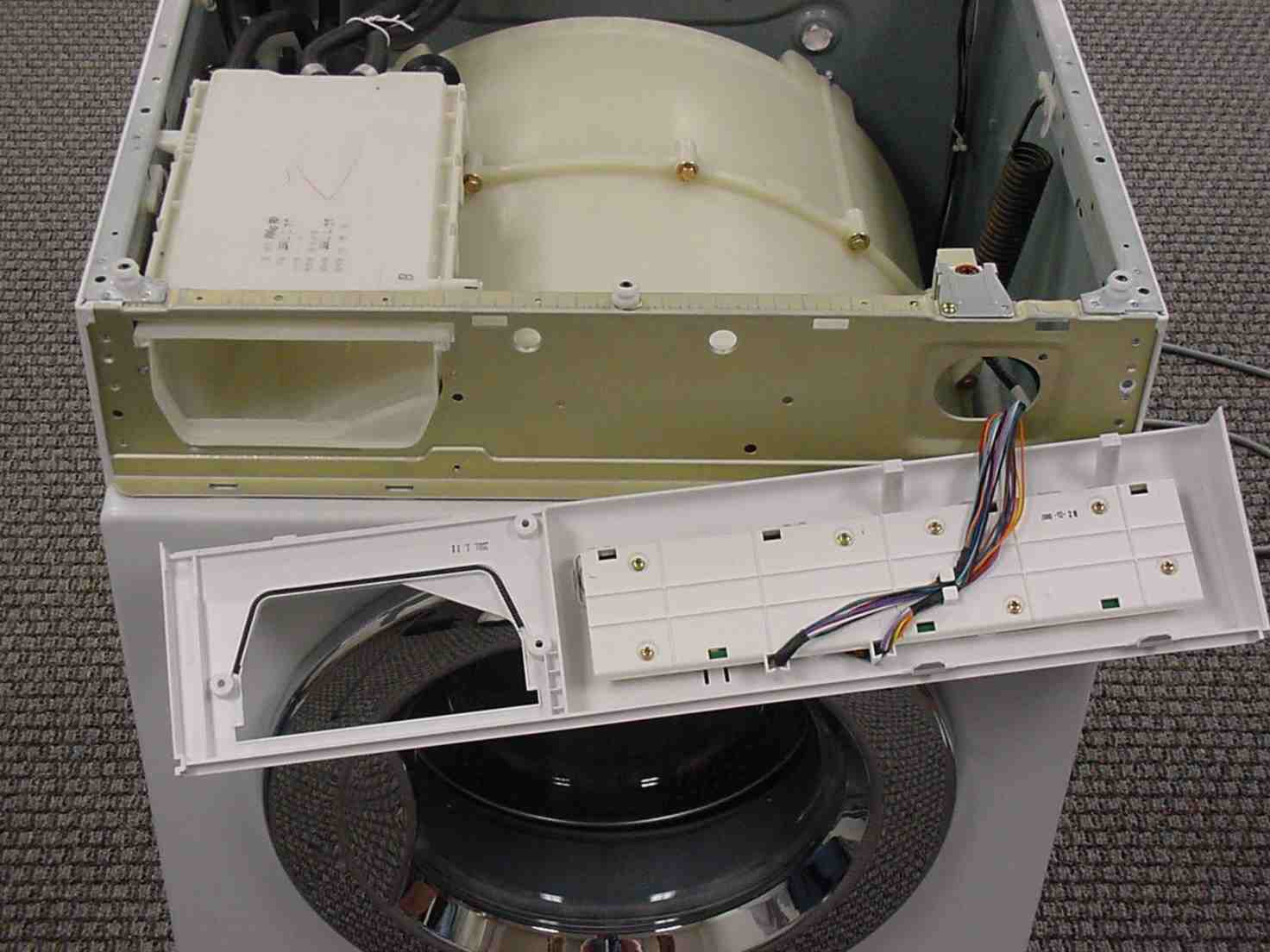

Достаньте лоток для порошка, прижав центральную защелку.

  • Выкрутите болты панели управления.
  • Отсоедините провода.

  • Снимите крышку модуля.
  • Если на плате видны подгоревшие части, обратитесь в сервисный центр.
  • Перед загрузкой белья удаляйте из карманов все содержимое.
  • Вещи с декором стирайте в специальных мешках .
  • Раз в несколько месяцев прочищайте сливной фильтр от мусора.
  • Подключайте машинку к сети через стабилизатор напряжения .

Хотите избежать затрат на ремонт? Проводите профилактику поломок и соблюдайте наши рекомендации.

Источник статьи: http://270076.ru/stiralnye-mashiny/cto-delat-esli-ne-rabotaet-nasos-stiralnoj-masiny/

Если обойтись без водопровода?

Есть машинки, которым не нужен ни шланг высокого давления, ни помпа, ни даже водопровод. Подобные машинки выпускает словенский бренд Gorenje. На их корпусе закреплен резервуар на 100 или более литров. Пользователь сам наполняет емкость. А далее начинается стирка, как в обычной СМА.

У машинок с резервуарами есть встроенная нагнетательная помпа. Напора хватает для эффективной стирки — ее качество не уступает уровню обычных моделей. В зависимости от литража одной емкости хватает на несколько циклов. Предложений на рынке немного — всего несколько моделей.

У таких модификаций есть существенный минус — емкость имеет узкое горлышко, через которое помыть ее проблематично. Но по сравнению с тем, что эта СМА позволяет стирать без водопровода, это мелочь.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
