Особенности выбора и монтажа коаксиального дымохода

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Газовый котел с коаксиальной трубой

Причины замерзания

Цилиндр – самая приемлемая форма трубы.

Сильный мороз и ветер, повышенная влажность воздуха, попадание в трубу снега с крыши, неправильный монтаж трубы и ее нахождение в зоне ветрового подпора — все это может привести к тому, что обмерзает труба газового котла, и ваша мини-котельная перестает функционировать.

Главное правило при подключении котла — не игнорировать рекомендации завода-изготовителя

Здесь важно все: допустимая длина трубы, ее уклон и месторасположение. Вентилятор не только освобождает камеру от продуктов сгорания, он создает разреженность, необходимую для подсоса новой порции воздуха на горение

Коаксиальные комплекты могут отличаться как материалом изготовления, так и конструктивно.

Причины появления конденсата

При утеплении дымохода нельзя использовать горючие материалы.

Конденсат возникает из-за наличия водяного пара в дыме, причем температура его ниже температуры «точки росы» (предельная температура воздуха по насыщенности влагой, выше ее пар конденсируется в виде капель).

По мере замерзания капель воды образуется ледяная корка, закрывающая доступ воздуха, необходимого для поддержания горения. В результате котел перестает функционировать. Если газовый котел установлен на верхних этажах многоквартирного дома, достать терминал (с целью избавиться от ледяного нароста) не представляется возможным.

Как устранить обледенение

Проблему можно частично решить путем снятия заглушки (вверху котла). В этом случае дымовые газы будут выходить, как и прежде, наружу, а воздух, необходимый для горения, будет поступать в систему из комнаты.

Когда лед растает, заглушку придется поставить на прежнее место, постоянно работать в таком режиме котел не сможет. В противном случае примеси, которые содержатся в воздухе (кухонная копоть, пылевые частицы) приведут к поломке агрегата. Если обледенение случается не часто (1-2 раза в год), использовать данный метод допустимо. Если обмерзание происходит регулярно, нужно приобрести комплект «антилед».

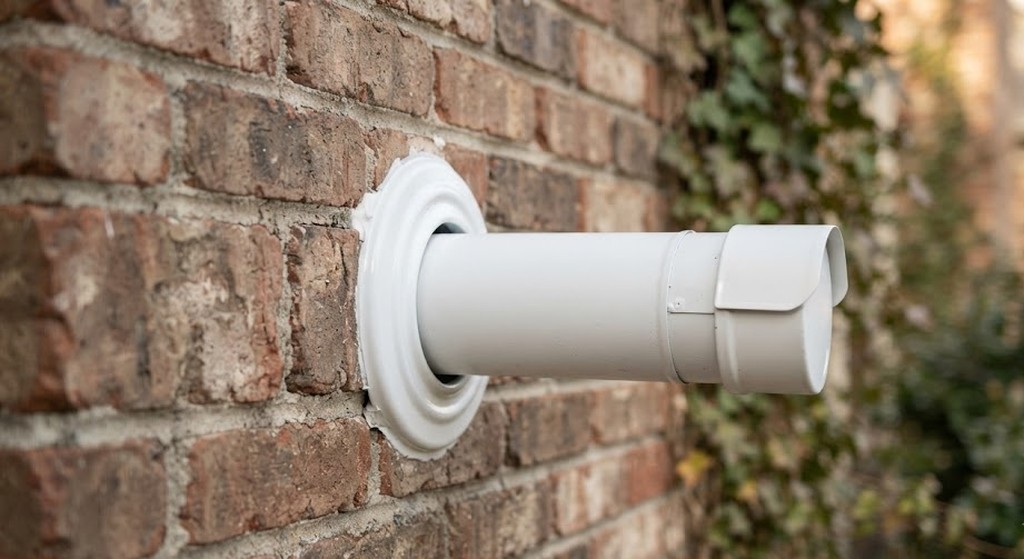

Основные требования к размещению коаксиального горизонтального дымохода

Чтобы у газовой службы не было претензий, нужно правильно определить точку вывода трубы через стену в соответствии с нормами, указанными в СП 60.13330.2012. Прежде всего необходимо, чтобы внутреннее сечение изделия было не меньше, чем у выходной части котла. Монтаж ведется в соответствии с основными требованиями:

1. Длина коаксиальной трубы не должна превышать 3 м. При установке вытяжного вентилятора допускается увеличение до 5 м. Разрешается монтаж только двух отводов для изменения направления.
2. Дымоход прокладывается под углом 3⁰ в сторону котла. В случае установки конденсатосборника – от него.
3. Котел устанавливается с таким расчетом, чтобы его выходная часть была на расстоянии 0,5-1 м от проема в стене, через который выводится конструкция.
4. Если труба выходит рядом с окном, промежуток между ними должен быть не меньше 0,5 м. Размещение ниже подоконника не приветствуется. Но когда нет иных вариантов, допускается прокладка под окном на расстоянии 1 м.
5. Если рядом расположен газопровод, дымоход монтируется на удалении не менее 20 см от него.
6. Отверстие в стене из кирпича или бетона делается таким, чтобы оставался зазор 1 см. После прокладки трубы его необязательно заполнять теплоизоляционным материалом, достаточно закрыть фланцем.
7. В деревянных стенах размер зазора увеличивается до 5 см. Промежуток закладывают базальтовой ватой или заполняют термоустойчивой пеной.
8. Высота прохода коаксиальной трубы наружу должна быть не меньше 2 м от поверхности земли. Этого достаточно, чтобы надежно обезопасить окружающее пространство от негативного действия дымовых газов.
9. При выводе конструкции под балкон и навес длина выступающей части определяется исходя из их размера. Мысленно очерчивается окружность в горизонтальной плоскости. За центр берется линия соединения балкона и стены, а величина радиуса равняется ширине навеса. Конец трубы должен располагаться за пределами окружности.

Коаксиальный дымоход – что это

Коаксиальный дымоход представляет собой простую конструкцию. По сути, это просто две трубы разных диаметров, вставленных одна в другую, таким образом, чтобы между стенками наружного и внутреннего контура был просвет в несколько см.

Все трубы, независимо от особенностей конструкции и используемого материала, можно условно разделить на две группы:

• Коллективные коаксиальные дымоходы для газовых котлов – изготавливаются исключительно в заводских условиях, устанавливаются в процессе строительства здания. Для увеличения характеристик тяги, имеют внутренний слой теплоизоляции.

Индивидуальные системы – дымоходы, предназначенные для бытового применения и подключения к одному прибору отопления. В основном применяются пластиковые дымоходы для конденсационных котлов, что обусловлено их низкой стоимостью. Двухканальные трубы из нержавейки используются намного реже.

Эффективность системы дымоотведения во многом зависит от правильного выбора трубы. Сначала необходимо узнать о том, как работает дымоход, а также на какие котлы можно ставить коаксиальную трубу.

Принцип работы коаксиального дымохода

Коаксиальная труба предназначена для одновременного отведения продуктов сгорания и забора воздуха с улицы. Процесс циркуляции газов осуществляется по двум каналам.

Принцип работы дымохода следующий:

• По наружному каналу осуществляется забор воздуха с улицы. Проходя по трубе, воздушные массы нагреваются от внутреннего канала, по которому отводятся продукты сгорания. Воздух поступает в закрытую топочную камеру уже подогретым, что существенно уменьшает расход газа и способствует увеличению КПД оборудования.Наружный канал одновременно выступает как система охлаждения, снижая температуру на поверхности наружной трубы. В результате, становится возможной установка коаксиального дымохода в деревянном доме, без значительных работ по обеспечению защиты от возгорания.

Внутренний канал служит для отведения продуктов сгорания. Для улучшения характеристик тяги, в некоторых конструкциях вертикальных коаксиальных дымоходов для газовых котлов, используется система утепления. В таких системах, вместо двух каналов используется три, один из которых заполняется базальтовым утеплителем.

Для эффективной работы трубы потребуется: строго соблюдать СНиП по коаксиальным дымоходам, провести предварительный расчет системы, а также выполнить правильную сборку, включающую установку узлов безопасности: конденсатосборника, насадки, препятствующей обледенению и т.д.

На какие котлы можно ставить коаксиальную трубу

Дымоходы коаксиального типа предназначены для подключения к конденсационным и турбированным котлам, имеющим закрытую камеру сгорания, с принудительной или естественной системой дымоотведения.

Труба оптимально подходит для парапетных агрегатов и конвекторов. Существует возможность установки коаксиальной системы на котел с атмосферной горелкой, если трубы изготовлена из нержавейки.

Простая конструкция существенно увеличивает эффективность работы газового оборудования. Практически все современные модели подключаются к двухканальным системам. Разрешен монтаж стальных коаксиальных дымоходов для одноконтурных и двухконтурных газовых котлов, независимо от принципа работы и конструкции топочной камеры.

Чтобы определить, можно ли устанавливать двухканальный дымоход, следует руководствоваться параметрами, указанными производителем в технической документации. Обычно, там содержатся подробные указания и нормы, а также требования к установке системы дымоотведения.

Некоторые модели конденсационных турбированных котлов имеют раздельную систему отвода продуктов горения, через два отдельных вывода. Один для удаления продуктов сгорания, другой для забора воздуха. В таких модификациях подключение коаксиальной трубы не целесообразно.

Дымоход для газового котла: как правильно сделать, требования, установка и подключение в частном доме

Здравствуй, дорогой собеседник!

Каждый из нас с детства знает о вреде угарного газа. Это коварное вещество не имеет запаха и цвета и проникает в организм человека абсолютно незаметно.

В крови молекулы СО взаимодействуют с гемоглобином и образуют карбоксигемоглобин, соединение, блокирующие попадание кислорода в ткани. Надышавшись угарным газом люди просто засыпают, чтобы больше никогда не проснуться.

Предлагаю узнать, как правильно установить дымоход для газового котла и не допустить ошибок при его самостоятельном монтаже.

Что это такое и для чего он нужен

• Дымоход — система труб, соединительных фитингов, креплений и элементов защиты конструкции.
• В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

1. Вывод продуктов горения в атмосферу.
2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

Как устроен дымоход

Дымоотвод для газового котла состоит из нескольких основных частей:

• Труба для вывода дыма;
• Переходник, соединяющий трубу с патрубком котла;
• Патрубок для перехода канала через стену или крышу здания;
• Крепежные элементы;
• Тройник со штуцером, необходимы для слива конденсата;
• Конденсатосборник;
• Отводы.

Подчеркну — это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

Принцип работы

Принцип действия любого дымохода основан на простом законе физики – теплый воздух и пары всегда легче и стремятся вверх, а холодный – тяжелее и соответственно оседает внизу.

За счет разницы температур улицы (снаружи трубы) и горячих газов (внутри системы), появляется тяга. Благодаря ей продукты сгорания не рассеиваются по комнате, а выходят в атмосферу.

Виды и конструкции

Существует несколько разновидностей дымоходов для газовых котлов:

• Кирпичный (как в виде самостоятельной системы, так и с внутренней вкладкой из нержавеющей или оцинкованной трубы);
• Одинарный металлический (выполненный из оцинкованного либо нержавеющего листа);
• Выполненный из сэндвич-элементов (каналов из двух металлических труб, вставленных одна в другую, с проложенным между ними утеплителем);
• Коаксиальный (труба меньшего диаметра вставлена в трубу большего, без прокладки утеплителя);
• Керамический (выполнен из специальных керамических блоков);
• Асбестоцементный.

Все конструкции схематично представлены на рисунках в разделе «Чертежи и схемы».

Устанавливать дымоход можно как внутри, так и снаружи помещения.

Рис. 1. Конструкция приставных и внутренних дымоходов.

Какой лучше выбрать?

При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

Устройство внешнего дымохода экономит внутреннее пространство и более безопасно для жильцов дома, но такие системы подвержены воздействиям окружающей среды, поэтому их срок службы меньше.

Разновидности дымоходов в зависимости от вида камеры сгорания газа:

Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

Котлы с закрытой камерой сгорания

В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

Сделать самому или заказать

Заказать дымоход у профессионалов либо сделать самому – решать вам.

Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов

Поэтому на герметичность стыков следует обратить особое внимание

Так же обязательна организация системы сбора конденсата.

Нормативные требования к установке коаксиального дымохода

Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330) . Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.

Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:

• Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.
• Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м. Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
• Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель. Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
• Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
• Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
• Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
• Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
• Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.

Достоинства двухканального дымоотвода

Основное преимущество использования дымохода коаксиального типа – снижение потребления котлом кислорода из помещения, так как воздух в топку поступает по наружному проходному каналу дымовой трубы. В результате по воздействию на атмосферу в помещении, газовый котельный агрегат с закрытой камерой сгорания схож с одноконфорочной газовой плитой. Это позволяет снизить требования к месту установки отопительного агрегата и обойтись без обязательного обустройства эффективной приточной вентиляции. Согласно нормативам, газовый котел, оснащенный закрытой камерой сгорания и коаксиальным дымоходом, допускается устанавливать в непроветриваемом помещении.

Котел с двухканальным дымоходом допускается устанавливать в невентилируемом помещении

В число достоинств этой системы дымоотведения также входит:

• быстрый и простой монтаж за счет использования готовых элементов, оснащенных уплотнителями и хомутами для фиксации;
• пониженная пожароопасность, поскольку внешняя поверхность коаксиальной трубы слабо нагревается (перегреву препятствует поток воздуха с улицы по внешнему кольцеобразному каналу);
• универсальность применения – коаксиальный дымоход можно устанавливать на котельные агрегаты различных типов;
• возможность установки в уже построенном доме с минимальными вмешательствами в планировку, в которой изначально не предусмотрен дымоход;
• пригодность к использованию в многоквартирных домах;
• высокие показатели тяги при условии, что монтаж выполнен по всем правилам.

Благодаря списку достоинств эта система дымоотведения завоевала широкую популярность во всем мире.

Особенности коаксиального дымохода

Конструкция коаксиального дымоотвода достаточно примитивна. Это – две трубы, помещенные одна в другую и скрепленные специальными перемычками. Через внешнюю трубу в систему поступает свежий воздух для эффективного горения топлива. Через внутреннюю трубу меньшего диаметра производится отвод в атмосферу отработанных газов.

Для коаксиальных дымоходов нормы установки сложно назвать жесткими, поскольку сама конструкция довольно безопасна в эксплуатации и проста. Существуют СНиПы, в которых подробно описаны особенности монтажа подобных элементом отвода отработанных газов.

Существует два основных вида конструкций. Это – горизонтальный и вертикальный коаксиальный дымоход. Первый более распространен, так как его обустройство в большинстве случаев проще и при установке котла на стену, и при его монтаже на полу. Как правило, выбор в пользу вертикальной или горизонтальной конструкции определяется индивидуально в зависимости от специфики котла и места установки.

Опытные специалисты рекомендуют перед покупкой агрегата определиться с местом его монтажа, чтобы обновленная система отопления полностью соответствовала требованиям действующих норм. При этом некоторые производители устанавливают для некоторых моделей котлов свои ограничения максимальной длины коаксиального дымохода, с чем также можно считаться при выборе техники.
