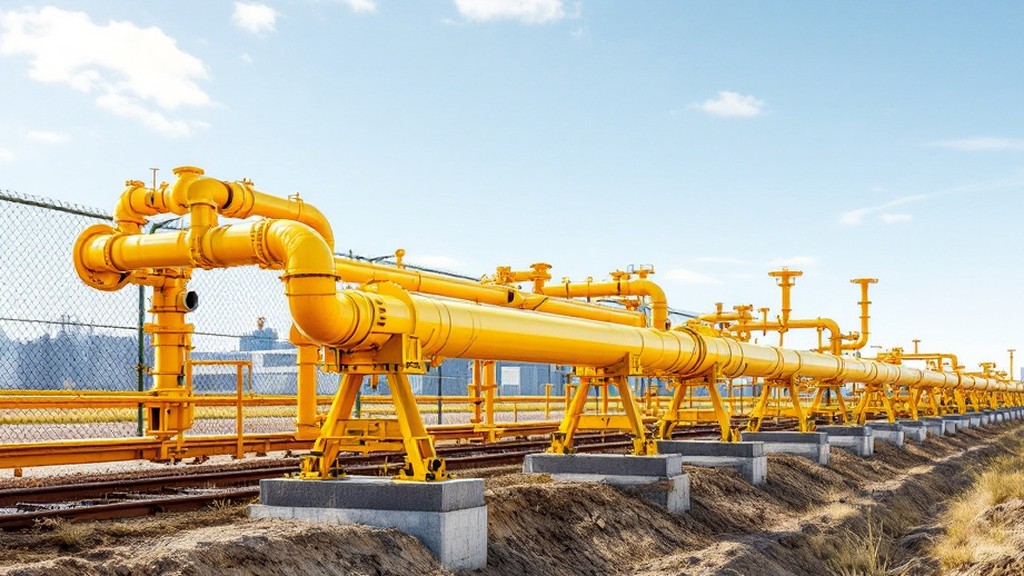

Надземные и подземные газопроводы: особенности устройства и прокладки

Классификация по материалу труб

Газопроводы могут быть:

  • металлические (стальные или медные)
  • полиэтиленовые

Стальные трубы

Чаще всего применяют стальные трубы, которые должны соответствовать:

ГОСТ3262-75,ГОСТ8732-78,ГОСТ 10704-91

Стальные трубы по ГОСТ 10704-91

Стальные трубы для строительства наружных надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха не ниже –40С, а также подземных и внутренних газопроводов, которые не охлаждаются до температуры ниже –40С

Стальные трубы для строительства надземных газопроводов, прокладываемых в районах с расчетной температурой наружного воздуха ниже –40С, и подземных газопроводов, которые могут охлаждаться до температуры ниже –40С

Медные трубы

Медные трубы для газопроводов должны соответствовать ГОСТ 32598-2013. Они могут применяться для внутренних и наружных газопроводов и используются намного реже стальных по причине высокой стоимости. Например труба Ø 135 мм из меди стоит 958 650 руб. за тонну,стальная труба того же диаметра-33 500 руб за тонну(цены 2021 года) .

Обвязка котла медными трубами в частном доме

Полиэтиленовые трубы. Сфера применения

Полиэтиленовые трубы используют только для подземных газопроводов.

Для прокладки подземных газопроводов долгое время использовались металлические трубы – надежные, прочные, долговечные. В конце 20 века в области строительства произошла настоящая революция- появились полимерные материалы, из которых методом экструзии стали изготовлять полиэтиленовые трубы, в том числе, и газовые. Удобные в монтаже, легкие, безопасные для здоровья изделия стали вытеснять тяжелые металлические.

Технические характеристики полиэтиленовых труб для газа

Эти трубы должны соответствовать ГОСТ Р50838-2009. Они производятся из полиэтилена низкого давления ПНД и бывают двух видов-ПЭ-80 и ПЭ 100.

Общие технические характеристики ПЭ труб для газа следующие:

  • Низкая теплопроводность.
  • Небольшая текучесть – от 15 до 30 Мпа.
  • Прочность при растяжении от 100 до 170 кгс/см².
  • Плотность материала 0,94-0,95 г/см³.
  • Высокая пропускная способность (на 30% лучше, чем у стальных изделий).
  • Гибкость и эластичность (предел коэффициента гибкости – до 7% от начальной формы).
  • Широкий диапазон диаметра труб для газоснабжения – от 16 до 630 мм.
  • SDR. Отношение размера внешнего диаметра трубы к толщине ее стенки. Этот показатель определяет способность трубы выдерживать давление: чем ниже SDR, тем прочнее изделие.
  • Сроки эксплуатации при соблюдении технических условий – до 50 лет.

Свойства ПЭ труб

Полиэтиленовая труба отличается высокой гибкостью, поэтому её можно прокладывать в подвижных почвах. Такое полезное свойство позволяет монтировать её в сейсмически активных районах. Радиус изгиба ПЭ деталей равняется 25 её диаметрам, что позволяет сократить количество сварных соединений. Чем ниже количество стыков, тем более надёжной считается коммуникация и ПЭ трубопроводы в этом смысле невероятно выгодны.

Кроме этого, ПЭ изделия с показателями сечения до 180 мм хранятся и транспортируются в специальных катушках. Это значительно упрощает процесс транспортировки и прокладки.

Изделия из полиэтилена отличаются ограниченной устойчивостью к ультрафиолетовому излучению и их монтаж разрешается проводить только под землёй. Пожароустойчивость такого материала тоже довольно слабая, поэтому монтаж таких коммуникаций внутри помещений запрещён.

Полиэтиленовые трубы разных диаметров для газопроводов

Какой глубины надо копать траншею для подвода газа в дом?

11.51 Переходы трубопроводов под железными дорогами I, II и III категорий, общей сети, а также под автомобильными дорогами I и II категорий следует принимать в футлярах, при этом, как правило, следует предусматривать закрытый способ производства работ. При обосновании допускается предусматривать прокладку трубопроводов в туннелях. Под остальными железнодорожными путями и автодорогами допускается устройство переходов трубопроводов без футляров, при этом, как правило, должны применяться стальные трубы и открытый способ производства работ.

Примечания: 1 Прокладка трубопроводов по железнодорожным мостам и путепроводам, пешеходным мостам над путями, в железнодорожных, автодорожных и пешеходных туннелях, а также в водопропускных трубах не допускается; 2 Футляры и туннели под железными дорогами при открытом способе производства работ следует проектировать согласно СП 35.13330; 3 При обосновании, допускается футляры и водонесущие сети выполнять из полимерных труб повышенной прочности.

11.53 Расстояние в плане от обреза футляра, а в случае устройства в конце футляра колодца — от наружной поверхности стены колодца должно приниматься: при пересечении железных дорог — 8 м от оси крайнего пути, 5 м от подошвы насыпи, 3 м от бровки выемки и от крайних водоотводных сооружений (кюветов, нагорных канав, лотков и дренажей); при пересечении автомобильных дорог — 3 м от бровки земляного полотна или подошвы насыпи, бровки выемки, наружной бровки нагорной канавы или другого водоотводного сооружения.

Расстояние в плане от наружной поверхности футляра или туннеля следует принимать не менее: 3 м — до опор контактной сети; 10 м — до стрелок, крестовин и мест присоединения отсасывающего кабеля к рельсам электрифицированных дорог; 30 м — до мостов, водопропускных труб, туннелей и других искусственных сооружений.

Примечание — Расстояние от обреза футляра (туннеля) следует уточнять в зависимости от наличия кабелей междугородной связи, сигнализации и др., уложенных вдоль дорог.

11.54 Внутренний диаметр футляра следует принимать при производстве работ: открытым способом — на 200 мм больше наружного диаметра трубопровода; закрытым способом — в зависимости от длины перехода и диаметра трубопровода согласно СП 48.13330. Примечание — В одном футляре или туннеле допускаются укладка нескольких трубопроводов, а также совместная прокладка трубопроводов и коммуникаций (электрокабели, связь и т.д.).

11.55 Переходы трубопроводов над железными дорогами должны предусматриваться в футлярах на специальных эстакадах с учетом требований 11.53 и 11.57.

11.57 При проектировании переходов через железные дороги I, II и III категорий общей сети, а также автомобильные дороги I и II категорий должны предусматриваться мероприятия по предотвращению подмыва или подтопления дорог при повреждении трубопроводов. При этом на трубопроводе с обеих сторон перехода под железными дорогами следует, как правило, предусматривать колодцы с установкой в них запорной арматуры.

Наша проектная организация готова разработать для Вас проекты водоснабжения и канализации для объектов любой сложности на любом этапе проектирования.

Рекомендации по выбору газопроводных труб Особенности использования разных видов газопроводных труб Нормативные положения для газопроводов в квартирах Вентиляция и безопасность Нормы газификации частного дома Последовательность и правила монтажа

Обустройство газопровода для обеспечения частного жилища или участка относят к сложным техническим задачам по причине взрывоопасности бытового газа. Проводя газификацию помещения, следует с большой тщательностью относится к каждому этапу этой работы, так как любая ошибка чревата очень серьезными последствиями.

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

  • низким — до 0,05 кгс/см2;
  • средним — до 0,05 до 3,0 кгс/см2;
  • высоким — до 6 кгс/см2;
  • очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

  1. приготовления еды в расчёте на 1 человека в месяц;
  2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
  3. индивидуальное отопление жилых помещений и хозяйственных построек;
  4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

  1. Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
  2. Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
  3. Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
  4. При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
  5. Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
  6. Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
  7. Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
  8. Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
  9. Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

Расстояние от дома до объекта за пределами забора

Решая вопрос о размещении дома на участке, также учитывают расстояние будущего здания до линий электропередач, газопровода, железной дороги и кладбищ. Это позволит обезопасить домочадцев от транспортного шума и испарений от мест захоронений, избежать подтопления и проседания частного здания, расположенного на чрезмерно влажной почве.

До ЛЭП

Для защиты населения от поражений электрическим током из-за случайной деформации проводов по обе стороны ЛЭП устанавливают охранные зоны. В пределах этих сфер запрещено жилищное строительство, возведение дачных и садоводческих товариществ. Если в черте ЛЭП все же оказался дом, его не сносят, а накладывают запрет на реконструкцию и капитальное строительство.

Минимальное расстояние от дома до ЛЭП зависит от ее напряжения

Соблюдение охранных зон ЛЭП также обеспечивает сохранность участка электрической сети от колебаний, возникающих при возведении дома. Безопасное расстояние от забора до линий электропередач определяется, исходя из уровня напряжения, и составляет:

  • 35 кВ – 15 м;
  • 110 кВ – 20 м;
  • 220 кВ – 25 м;
  • 500 кВ – 30 м;
  • 750 кВ – 40 м;
  • 1150 кВ – 55 м.

До водоема

Мечтая о доме возле реки или пруда, нужно определить, входит ли приобретенный участок в водоохранную зону – землю, примыкающую к водному объекту с особой правовой охраной. Установление специального режима направлено на профилактику загрязнения, заиления и засоления почвы, сохранение богатства вод и поддержание естественного биоценоза.

Минимальное расстояние от дома до реки зависит от типа водоема

Возведение дома возле водоема также несет риск его разрушения из-за размещения на размягченной почве. При закладке фундамента учитывают ширину водоохранной зоны реки или моря. Эта территория определяется протяженностью водоема и составляет:

  • 10 км – 50 м;
  • до 50 км – 100 м;
  • свыше 50 км – 200 м;
  • для моря – более 500 м.

До газовой трубы

Если на участке располагается наружный газопровод, расстояние между ним и домом должно быть не менее 2-х м. Охранная дистанция для подземных труб определяется, исходя из напора подачи газа. В пределах населенных пунктов, как правило, давление в газопроводе не превышает 0,005 МПа. В этом случае фундамент закладывают на расстоянии не ближе 2-х м от газовой трубы.

В поселке до газовой трубы низкого давления достаточно дистанции 2 м

До дороги

В различных населенных пунктах расстояние между забором и дорогой разнится. В небольших поселках, как правило, этот показатель должен быть не менее 3-х м. Если в местной администрации разрешили отойти от стандартов, все же лучше возвести забор подальше от проезда. Это не только обезопасит жильцов, но и облегчит подъезд к участку.

Лучше держаться подальше от пыли и запахов дороги: минимум пять метров от забора

Говоря о дистанции между забором и дорогой, разделяют понятия «дорога» и «проезжая часть». Первой называют полотно с пешеходной зоной и обочиной, оптимальное расстояние до которой составляет около 3-х м. Под второй рассматривают участок для передвижения транспортных средств. Если земельный участок располагается вблизи магистралей, расстояние до забора должно быть не менее 5 м.

До кладбища

Норма расстояния от кладбища площадью более 20 га до жилого дома – не менее 500 м. Если участок расположен в деревне вблизи небольшого кладбища, жилище должно располагаться в удалении от него не менее чем на 300 м. Для колумбариев, мемориальных комплексов, закрытых мест захоронений допустимое расстояние до жилища составляет 50 м.

Минимальное расстояние до кладбища определяется его размерами

До железной дороги

Грохот и запах от железной дороги не порадуют никого: строим дом не ближе 100 м

Для защиты владельцев участков от шума поездов дистанция от частного сектора до железной дороги должна превышать 100 м. Если железнодорожное полотно располагается во впадине, или компания-перевозчик приняла меры по обеспечению шумовой защиты (установила шумозащитные экраны, заборы), допустимо возведение дома возле путей, но не ближе чем на 50 м.

Надеемся, что изложенные рекомендации помогут Вам сделать правильный выбор размещения дома на собственном участке. В любом случае, лучше убедиться в его правильности, обсудив свои планы с местной администрацией и соседями. Автор текста Мирошников А.П.

Каким должен быть газопровод частном доме?

Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.

На фото — проект газоснабжения частного дома

Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты

Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах

Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.

Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.

Фото труб газоснабжения частного дома

Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства

Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.

Нормы газификации частного дома

Перед началом работы следует уведомить местную газовую службу о происходящем. В обязанность данной организации входит предоставление технических условий для определения порядка проведения газификации. Когда техническое согласование будет закончено, проводится разработка индивидуального проекта для предстоящих работ. Разрешение на прокладку газовой коммуникации следует получить также у представителей автомобильной инспекции.

Если некоторые дома в этом районе уже газифицированы, то понадобиться лишь подключится газовой трубой к основной магистрали. В таком случае газовая служба обязана уведомить о параметрах рабочего давления в основном трубопроводе. Это даст возможность правильно подобрать трубы для обустройства своего участка. Система газоснабжения бывает автономной или центральной: это зависит от того, из какого именно источника будет снабжаться данный участок. Частные дома могут оснащаться надземными и подземными газопроводами. Смонтировать и установить газовые трубы на участке не очень сложно – обычно это делается гораздо быстрее, чем получение соответствующих разрешений.

При прокладке газопровода следует соблюдать следующую последовательность:

  • Уложить трубопровод от распределителя к жилищу. При необходимости проводят врезку в основной газопровод(подробнее: «Как выполняется врезка в газовую трубу – пошаговое руководство»).
  • Для ввода трубы внутрь дома применяется шкаф с понижающим давление редуктором.
  • Далее необходимо организовать разводку труб по помещениям (кухня, котельная). Для этого применяется труба для газопровода низкого давления.
  • Осуществить пуско-наладочные процедуры, сдачу-приемку оборудования, проверить газовую плиту и колонку на работоспособность. Чаще всего при этом необходимо присутствие инспектора газовой службы.

Структура газопровода в частном доме состоит из тех же пунктов, что и аналогичная система в квартире.

Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.

  • Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
  • Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

  • Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
  • Между газовыми трубами со средней величиной параметра и строением – 4 м.
  • Для системы высокого давления установлено расстояние в 7 м.

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Требования к установке газопроводной системы

Газопровод, который находится внутри помещения, стоит устанавливать в открытом виде. Резьбы должны иметь доступ к осмотру. Нельзя укладывать линию в участках воздействия агрессивной среды. Нельзя допускать, чтобы система омывалась горячими веществами или имела соприкосновение с разогретыми металлическими изделиями.

Защищая от коррозийных образований, нужно после испытания окрасить масляной краской в два слоя. Запорные элементы должны быть литыми и гладкими, не иметь трещин и расколов. Все детали чистыми, шпинделя прямыми и в свободном режиме вращаться, нарезная часть — без забоин. Запорные элементы необходимо предварительно подвергнуть испытательным процессам на свойство плотности и прочности.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

Газовые цокольные вводы


Joomla 2.5 темыкалендари и события для Joomla Описание и применение газовых цокольных вводов

Газовые цокольные вводы устанавливаются в местах перехода наружного подземного газопровода в надземное положение, а так же там где выход находится в непосредственной близости к зданию.

Газовый цокольный ввод может быть выполнен изгибом пластиковой трубы с соединением полиэтилен-сталь в защитном футляре (рис. б).

А так же газовые цокольные вводы выполняются с использованием отвода и закладных нагревателей (рис. в)

Газовые цокольные вводы покрываются усиленным изоляционным покрытием в соответсвии с ГОСТ 9.602-2005 и РД 153-39,4-091-01.

Разновидности газовых цокольных вводов

Согласно Своду Правил проектирования и строительства газопроводов из полиэтиленовых труб СП 42-103-2003″ возможно применение трех типов газовых цокольных вводов:

a – стальной газовый цокольный ввод;

б – полиэтиленовый газовый цокольный ввод, со свободным изгибом трубы;

в – полиэтиленовый газовый цокольный ввод, с использованием отвода с закладными нагревателями.

1 – стальной участок цокольного ввода;2 – переход «сталь—полиэтилен»;3 – полиэтиленовый газопровод; 4 – футляр;5 – полиэтиленовый футляр изогнутый;6 – отвод с закладными нагревателями;7 – электроизолирующее устройство

ООО «НИЖПОЛИМЕР» предлагает все типы газовых цокольных вводов, в соответствии со сводом правил СП 42-103-2003.

а – Г-образный (гнутый) газовый цокольный ввод из стальной изолированной трубы.

Такой газовый цокольный ввод, это очень надежное и проверенное временем изделие, которое возможно использовать в холодное время года при низких темературах, в следствии того что неразъемное соединение находится под землей. Такой газовый цокольный ввод имеет диаметр 32х34 (Ду25) и 63х57 (90×89, 110×108) и изготавливается без сварного стыка.

Газовые цокольные вводы Диаметром 160х159, 225х219, 315х273 и выше изготавливаются со сварным стыком с приложением протокола их проверки. Стальная часть изолируется четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

б – Прямой газовый цокольный ввод со свободным изгибом полиэтиленовой трубы.

Диаметр прямых газовых цокольных вводов – 32х34(Ду25)мм.

в – Газовый цокольный ввод газопровода с прямым участком полиэтиленовый трубы и стальной изолированной трубы (i-образный цокольный ввод).

Такой газовый цокольный ввод применяют в различных климатических зонах, благодаря подземному расположению 0,5м. Верхняя часть такого ввода так же усилена четырехслойной лентой “Полилен” на основе термосветостабилизированного полиэтилена и бутилкаучука. Слой изоляции более 1,8 мм.

Таблица газовых цокольных вводов в компании НижПолимер:

Наименование Вес, кг Труба ПЭ ГОСТ 50838-95 Труба стальная L1, не менее мм L2, не менее мм L3 не более мм dмм d1мм
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х1)** 6,96 32х3,0 25х3,2 1800 1100 300 32 32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х1) 6,47 32х3,0 32х3,0 1800 1100 300 32 32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст25 ГОСТ 3262-75 (2х2)*** 9,87 32х3,0 25х3,2 1800 2100 300 32 32
ВЦГ ПЭ 80 ГАЗ SDR 11 32/ст32 ГОСТ 8732-78 (2х2) 9,17 32х3,0 32х3,0 1800 2100 300 32 32
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х1) 9,00 40х3,7 32х3,2 1800 1100 300 40 38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х1) 7,73 40х3,7 38х3,0 1800 1100 300 40 38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст32 ГОСТ 3262-75 (2х2) 12,74 40х3,7 32х3,2 1800 2100 300 40 38
ВЦГ ПЭ 80 ГАЗ SDR 11 40/ст38 ГОСТ 8732-78 (2х2) 10,92 40х3,7 38х3,0 1800 2100 300 40 38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х1) 13,24 63х5,8 57х3,5 1800 1100 300 63 38
ВЦГ ПЭ 80 ГАЗ SDR 11 63/ст57 ГОСТ 10705-80 (2х2) 18,82 63х5,8 57х3,5 1800 2100 300 63 38
ВЦГ ст57 ГОСТ 10705-80 (2х3) 25,38 57х3,5 1800 3000 300 57 38

Дополнительная комплектация газовых цокольных вводов

, при необходимости, готова поставить газовые цокольные вводы газопровода в комплектациях:

1) Смонтированные газовые краны;

2) Сильфонные компенсаторы изолирующие соединения;

3) Электросварные отводы.

А так же возможны различные типоразмеры (2х1, 2.5х1.3, 2х1.5, 2х2 и т.д.)

Устройство наружных газопроводов: автоматизированные системы управления

Подобное оборудование предназначено для обеспечения наибольшей производительности магистралей. Автоматизированные системы управления (АСУ ТП РГ) имеют централизованную структуру. Основными их элементами являются:

  • контролируемые пункты (КП), устанавливаемые на наружных магистралях;
  • центральный диспетчерский пункт (верхний уровень).
  • системы распределения газа (нижний уровень).

Центральный диспетчерский пункт включает в себя несколько рабочих мест, объединенных с помощью вычислительных сетей. Используются АСУ газопроводов:

  • с целью оперативного контроля распределения;
  • контроля состояния оборудования;
  • учета поступления и расхода газа.

Предварительная подготовка

Чаще всего это газопровод, проходящий рядом с участком застройки.

В первую очередь требуется:

  • выяснить, какой организации принадлежит газовое хозяйство;
  • направить в ее адрес запрос на присоединение к газопроводу;
  • получить письменное разрешение и технические условия на подключение.

Примите во внимание: в приемной газовой службы на стендах есть информация о проектных и монтажных организациях, сотрудничающих с Горгазом. Чтобы избежать лишней траты времени обращаться за услугами лучше к ним.

При обращении в газовую службу к заявлению нужно приложить:

При обращении в газовую службу к заявлению нужно приложить:

  1. Паспорт, свидетельство ИНН.
  2. Свидетельство, подтверждающее право собственности на дом, полученное в Регистрационной палате. Также может понадобиться договор-основание.
  3. Документ на земельный участок, полученный в кадастровой службе.
  4. Технический паспорт дома, полученный в БТИ.

Имейте в виду: на ожидание ответа может уйти около месяца, причем предоставление технических условий не бесплатное.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
