Редуктор для газового баллона. назначение и принцип действия редуктора газового баллона

В чем преимущества газа

Многие спрашивают, зачем вообще устанавливать ГБО? Ведь, по сути, вам приходится ездить с газовым баллоном в машине. Это ой как опасно.

На самом деле, когда речь идет о профессиональной установке оборудования согласно всем нормам и требованиям безопасности, баллон с газом ничем не опаснее, чем бак с бензином или дизельным топливом.

Стоимость установки и самой покупки оборудования внушительная, если вы хотите действительно качественное устройство от именитых брендов. Потому стоит подумать, почитать отзывы и решить для себя, нужен ли вам газ.

Скажу лично свое мнение. Ставить ГБО актуально тем, что активно эксплуатирует автомобиль. Та же рабочая Газель, проходящая ежегодно по несколько десятков тысяч километров, полностью оправдает затраты и будет экономить владельцу деньги, если сравнивать с бензином или дизелем.

ГБО позволяет экономить только в случае, если машина постоянно в движении. Я не вижу смысла тратить 2-4 тысячи долларов на доработку, если авто 80%!времени проводит в гараже и в день проезжает не более 10-20 километров. Чтобы окупить затраты на установку газового оборудования, потребуется не один год.

Так что основное преимущество — это экономия на АЗС. Но она условная, как вы понимаете.

Пропан бутан или метан

Еще один актуальный вопрос — ГБО под какой тип газа лучше ставить? Ответ однозначный — пропан-бутан.

Да, есть установки, где предусмотрено использование ГБО. Если брать сугубо эксплуатационные характеристики, то метан не уступает пропан-бутану.

Рекомендуем: Как проверить аккумулятор автомобиля на работоспособность

Есть только одна проблема — отсутствие инфраструктуры. Найти даже в крупном городе заправку, где был бы метан, достаточно сложно. Основная масса АЗС специализируется на пропан-бутане. Вот и вся хитрость выбора.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

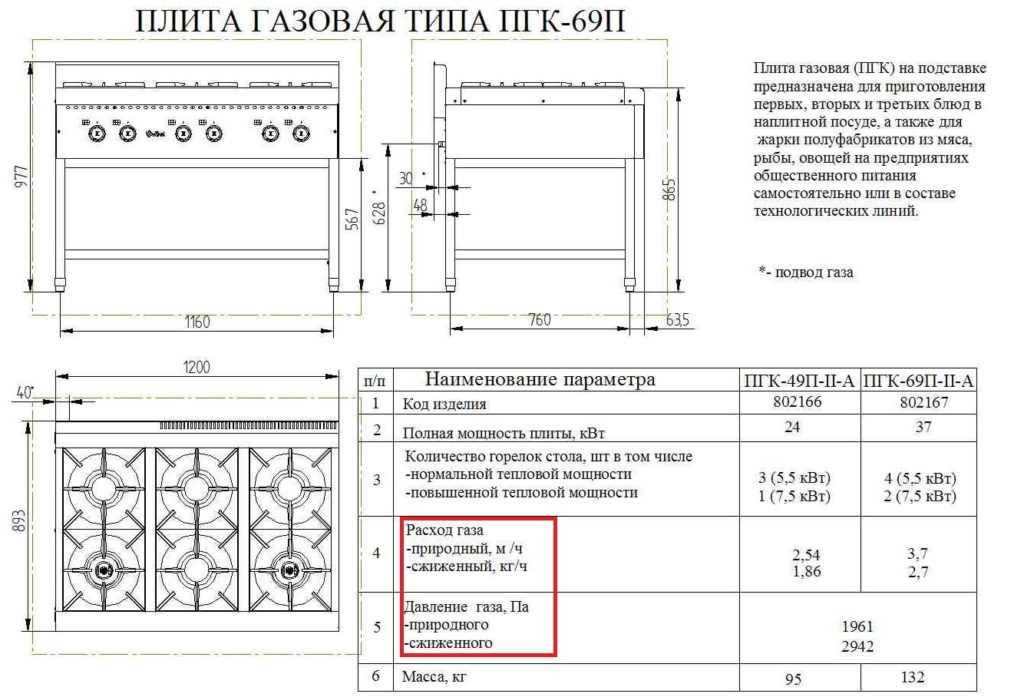

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется. То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

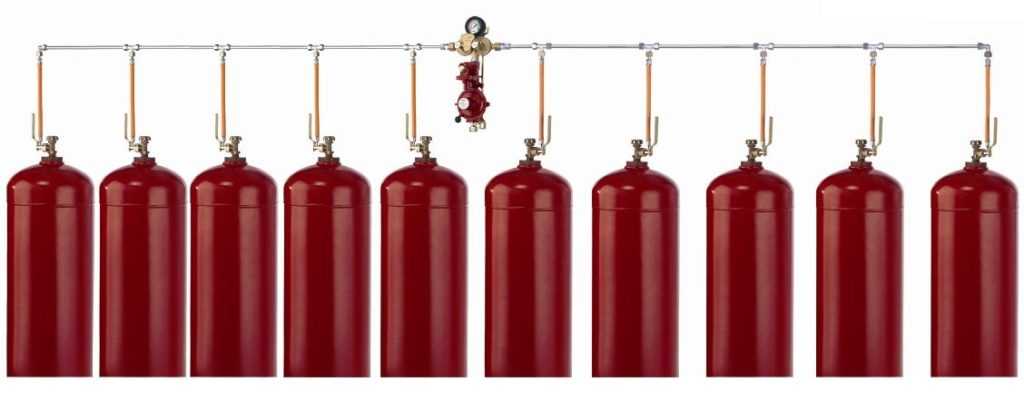

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Как выбрать бытовой пропановый редуктор

Выбор устройства для подачи пропан-бутановой смеси к газоиспользующему оборудованию основывается на двух ключевых параметрах:

Образец паспорта на газовую плиту

Рабочий режим большинства бытовых пропановых приборов составляет 30 mbar, 37 mbar или 50 mbar. На основе данного показателя подбирают соответствующий редуктор. Если его выходное давление будет отличаться от рабочего параметра газовой плиты, котла или, например, гриля, это может привести к неправильной работе оборудования и даже создать взрывоопасную ситуацию.

Характеристики пропанового редуктора можно посмотреть на нем же — 3 кг/ч и 29mbar

30 mbar, 1.5 кг/ч (kg/h)

Для стабильной и безопасной работы газового потребителя также важно, чтобы его расход не превышал производительность газоредуктора. При этом верхний уровень расхода редуктора не нормируется

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ

То есть для котла мощностью 24 кВт с массовым расходом 2 – 2,5 кг/ч допустима установка редуктора производительностью 3 кг/ч и выше – автоматика котла или плиты все равно не пропустит «лишний» газ.

0,45 м3 (для пропан — бутана)

1000 Па — 1 кПа — 10 mbar

30 mbar — 0,03 bar

Некоторые владельцы систем автономного газоснабжения совершают ошибку, когда приобретают промышленные редукторы вместо бытовых, считая их более надежными. Во-первых, такие устройства стоят на порядок дороже, во-вторых, они рассчитаны на работу с более мощным газовым оборудованием, поэтому далеко не всегда согласуются с бытовыми приборами.

Так же следует обратить внимание на тип резьбы устройства. Редукторы, предназначенные для работы с негорючими газами, оснащаются правой резьбой, а с горючими газами имеют левую резьбу и риску на гайке

Правила установки и эксплуатации газового редуктора

Чтобы подключить пропановый редуктор к газоиспользующему оборудованию, применяют два способа: с помощью штуцера типа «елочка» или посредством резьбового соединения. Первый вариант считается самым простым и зачастую применяется для подключения баллона к газовой плите. Второй способ более надежный и эстетичный, кроме того, он позволяет подключить один пропановый резервуар сразу к нескольким потребителям.

Подключение через штуцер

Какой бы вариант ни был выбран, в процессе подключения газоредуктора и запуска системы необходимо придерживаться следующей инструкции:

  1. Убедиться в отсутствии трещин и впадин на корпусе, проверить целостность манометра (при его наличии).
  2. Подключить устройство к баллону (газгольдеру). Для лучшей герметичности резьбового соединения следует дополнительно применить лен или ФУМ-ленту.
  3. К выходному патрубку редуктора присоединить газовую магистраль. При использовании штуцера «елочки» трубу в месте крепления зафиксировать хомутом.
  4. Медленно открыть баллонный вентиль, после чего повернуть кран на потребителе газа.

Стоит отметить, что устройство предназначено для эксплуатации в умеренном климате, потому его применение допустимо при температуре от -15 до 45 градусов Цельсия.

Пример подключения пропанового редуктора в групповой баллонной установке

Качественно исполненный бытовой пропановый стабилизатор может прослужить не один год без серьезного ремонтного вмешательства. Периодической замене подлежат только резинотехнические материалы, которые со временем теряют свою эластичность. Также следует 1-2 раза в год осматривать и при необходимости прочищать перепускной клапан. Степень засорения газоредуктора напрямую зависит от чистоты используемой пропан-бутановой смеси. Например, здесь вы можете ознакомиться с типовыми формами поставки этой смеси высокой чистоты в соответствии с ГОСТ. Если применять газ высокого качества, то срок службы запорно-регулирующей арматуры и газоиспользующего оборудования существенно увеличится, а вероятность внезапных отказов системы автономного газоснабжения будет сведена к минимуму.

Конструкция и принцип действия газового редуктора.

Любой пропановый редуктор в своем составе имеет следующие компоненты:

  • клапан;
  • рабочую камеру;
  • запорную пружину;
  • нажимную пружину;
  • мембрану.

Пропускная способность данного устройства зависит от степени открытия клапана, на который с одной стороны воздействует мембрана и нажимная пружина, а с другой – газ и запорная пружина. Чем выше давление пропана в баллоне и меньше расход газоиспользующего оборудования, тем ближе клапан расположен к седлу. И наоборот, при падении давления в камере и увеличении расхода клапан открывается больше. Рабочие параметры бытового пропанового редуктора определяются жесткостью пружин и упругостью мембраны. Некоторые модели дополнительно снабжают вентилем, вал которого соединен с нажимной пружиной, что позволяет вручную регулировать подачу газа в определенном диапазоне.

Принцип функционирования устройства:

Современные пропановые редукторы иногда дополнительно оснащают предохранительным механизмом, который срабатывает в случае превышения входного давления пропана-бутана. С целью повышения уровня безопасности такие редукторы, как правило, устанавливают на газгольдерах и групповых баллонных установках, используемых для газификации одного или нескольких домов. Больше о том, как реализуется автономное отопление в частных домохозяйствах, можно узнать из статьи: Автономное отопление пропан бутаном.

Регулируемый редуктор для газового баллона

Регулируемые газовые редукторы работают по тем же физическим принципам, что и нерегулируемые и имеют сходную конструкцию. Различие заключается в том, что сила сжатия редукционной пружины, подпирающей мембрану, может изменяться с помощью соосного пружине регулировочного винта в простейших моделях либо с помощью маховика и более сложной механической передачи.

Регулируемый редуктор для газового баллона

Принцип работы заключается в том, что, изменяя силу предварительного сжатия редукционной пружины, пользователь изменяет пороговое давление газа в рабочей камере, необходимое для срабатывания и закрытия впускного клапана. К деталям также добавляется манометр, устанавливаемый на рабочем патрубке и позволяющий визуально следить за результатом регулировки.

Редукторы GOK

Немецкая компания GOK получила широкую известность еще много лет назад и сейчас зарекомендовала себя как лучшего специалиста в Европе по производству техники автоматического регулирования для жидкого топлива и сжиженного газа. Аббревиатура в названии компании произошла по принципу последней буквы имени ее создателей: Йозефа Готфрида и Карла-Хайнца Кляйне. Нельзя не сказать о том, что в течение последних двух-трех десятилетий наименование компании ассоциируется с высочайшим качеством, инновациями и лучшей профессиональной техникой для автоматического регулирования.

Еще немного о компании GOK

Специализация GOK заключается в телеметрии емкости, установках сжиженного газа в местах отдыха и отопления на жидком газе в домах. На основе своего многолетнего опыта мы каждому клиенту можем предложить огромнейший выбор различных инженерных решений, систем и других важных компонентов, связанных с работой на жидком и сжиженном газе. Отметим, что даже высококачественные арматуры и регуляторы не смогли бы предложить вам даже небольшую часть от того, что есть у нас.

Купить регулятор давления газа в баллоне

Мы не делим такие понятия, как ремесленное производство, промышленность и торговлю, поскольку каждое из них соединяется воедино под одним общим словом – сотрудничество. Именно в нем состоит ключ нашего взаимодействия с каждым клиентом. Основная масса наших потребителей – владельцы частных домов и автотуристы, то есть те, для кого высокое качество, бескомпромиссная безопасность и надежность действительно важны и необходимы для нормальной полноценной жизни.

Устройство и принцип работы

Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой

Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный

Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Вопрос эксперту

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора

Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Меры предосторожности

Пропан и другие газы, заправляемые в баллоны, огнеопасны и при неправильном обращении могут взорваться. Пропан не имеет запаха, но при его концентрации 3% в воздухе, вызывает отравление. Следует правильно подбирать оборудование и следить за его исправностью. Помещение следует постоянно проветривать.

Редуктор должен соответствовать газу, для которого он изготовлен. Можно выбрать кислородный узел и поставить на баллон с углекислотой. Но нельзя наоборот, особенно если сварка осуществляется в интенсивном режиме. Детали быстро выйдут из строя, поскольку материал не рассчитан на контакт с кислородом, остывает и разрушается.

Кислород при испарении охлаждается и замерзает. У редуктора на кислородный баллон должен быть подогрев. Оптимально использовать проточный нагреватель. Она согревает струю газа на входе в редуктор. При этом сам узел остается холодным. Использование кислородного адаптера без подогрева ведет к охлаждению деталей до – 60⁰ и быстрому разрушению прокладок. В результате возникает подтекание и утечка газа.

Метановый и пропановый редуктора имеют одинаковый цвет – красный, но совершенно разные конструкции. Они не взаимозаменяемые.

Необходимость использования газовых редукторов

Без установки специального устройства – редуктора – давление в автономной газовой сети теряет стабильность и меняется в зависимости от наполнения баллона и состава топлива. Чтобы этого не происходило, и устанавливают прибор с расходомером-манометром, по показаниям которого можно судить о рабочем давлении.

Регулирующее оборудование требует обслуживания и время от времени проходит поверку, которую производят представители обслуживающей организации – службы Горгаза или Облгаза.

Собственники жилья не допускаются к поверке газовых редукторов, но могут контролировать действия рабочих, поэтому разберем по порядку все важные моменты – от конструкции прибора до периодичности вызова газовиков.

Устройство, принцип работы и виды

Конструкция редуктора отличается простотой, но в основе его производства лежит высокая точность изготовления всех элементов.

Устройства у разных производителей могут отличаться, но основные части конструкции остаются одинаковыми.

Детали пропанового устройства:

  • металлический или полимерный корпус;
  • присоединительный патрубок с накидной гайкой;
  • рабочий патрубок с резьбой;
  • фильтрующий узел;
  • две камеры, между которыми расположена мембрана;
  • клапан с седлом на штоке;
  • две пружины – задающая и возвратная;
  • манометр.

Выделяют два вида пропановых редукторов: 1-ступенчатые и 2-ступенчатые. Отличие состоит в способе понижения напора: в одноступенчатом процесс происходит в один этап, в двухступенчатом – в два. Конструкционное отличие второго – в наличии камеры высокого давления и дополнительного клапана.

Двухступенчатое устройство целесообразно применять для баллонов, у которых на входе высокое давление, но в быту чаще используют одноступенчатые модели.

Чтобы отличить пропановый прибор от кислородного или других, его помечают красным цветом, но встречаются и устройства «металлик».

Принцип работы состоит в регулировке давления. Поступая через патрубок в камеру высокого давления, газ давит на мембрану. Клапан открывается посредством пружины и пропускает топливо в следующий отсек – камеру низкого давления.

Там газ воздействует на мембрану с другой стороны, в результате чего давление приобретает рабочие параметры. Как только это происходит, клапан закрывается. Процесс повторяется по мере изменения параметров.

Соединение с газопроводом, ведущим к газовой плите, осуществляется через входной патрубок. Для бытовых баллонов выпускают устройства с ниппельным отводом с типовым диаметром 6,3 мм. Они дешевле, чем редукторы для сварочного оборудования.

Правила безопасной эксплуатации

Согласно инструкции по безопасной эксплуатации редукторов для газовых баллонов, необходимо соблюдать ряд правил. Перед использованием устройства нужно убедиться в его исправности и обязательно уточнить дату поверки. Если со дня последней поверки прошло больше года, оборудование применять нельзя – необходимо связаться с технической службой и вызвать специалиста.

Разрешен ввод адаптера только с исправным манометром (или манометрами). Для проверки открывают вентиль баллона и следят за стрелками на приборах. Рабочее давление устанавливают, исходя из показаний манометра низкого давления. Для регулировки медленно поворачивают винт.

При закрытом вентиле производить установку рабочих параметров нельзя. Показатели манометра высокого давления пригодятся, когда вы захотите узнать о наличии пропана в баллонах.

Иногда случаются неприятности, при которых следует срочно вызывать аварийную газовую службу, но некоторые мероприятия можно провести самостоятельно. Если редуктор замерзает, его отогревают паром или горячей водой, предварительно перекрыв и изолировав баллон.

Если вы надолго уезжаете из дома, газ необходимо перекрыть – повернуть отсекатель, установленный внутри дома, и обязательно затянуть вентиль баллона.

Нельзя производить следующие действия:

  • выполнять сварочные работы вблизи действующего газового оборудования;
  • проверять герметичность открытым огнем – зажигалкой или спичкой;
  • отогревать замерзшую арматуру открытым огнем;
  • устанавливать редукторы другого назначения – например, для кислородных или ацетиленовых баллонов;
  • использовать манометры с неподходящими техническими характеристиками;
  • применять не прошедшие поверку, неисправные манометы.

Если устройства или соединения имеют видимые механические повреждения, не рекомендуем использовать автономную сеть – следует вызвать специалиста, который проверит пригодность оборудования и выдаст положительное заключение.

С правилами по безопасной эксплуатации газовых приборов можно ознакомиться в ПБ 03-576-03.

Редуктор прямого действия.

В случае с редуктором прямого действия газ, который попадает в камеру высокого давления, не закрывает, а, наоборот, открывает клапан. Он же, в свою очередь, прижимается к запорной пружине. Мембрана редуктора тут выполняет роль «хранителя» баланса между двумя силами: она необходима для отведения клапана от пружины и открытия доступа газу в камеру низкого давления.

На практике большей популярности добились именно редукторы, работающие по обратному принципу. Так как эти устройства зарекомендовали себя как более надежные и простые в использовании. Редукторы обратного действия можно встретить на многих газовых баллонах.

Газовый редуктор в системе газоснабжения выполняет важную стабилизирующую функцию. За счет него переменное и высокое давление сглаживается до более-менее постоянного, что обеспечивает тем самым нормальную и безопасную работу оборудования.

Применяются редукторы практически везде, где речь идет о газовом оборудовании, будь то устройства, работающие на горючих (метане, водороде и др.) или инертных (азот, гелий и проч.) газах. Типичным бытовым примером является редуктор для газового баллона, известный также как «лягушка».

Он знаком практически всем владельцам индивидуальных (автономных) источников, вынужденных приобретать таковые из-за удаленности от магистралей и отсутствия по этой причине подключения к централизованному газоснабжению. должен оставаться под давлением порядка 15 бар, в то время как для устройств-потребителей нормальным является от 10 до 36 мбар.

Если через редуктор пропан предварительно не пропустить, то результаты прямого подключения могут оказаться для вас полной неожиданностью.
Тем более это относится к баллонам со сжатым газом (напр., метаном, находящимся под давлением 250 бар). «Лягушка» стоит недорого, и проще обзавестись ей, чем потом потратиться на устранение последствий катастрофы.

Автомобилисты, оснастившие свои машины экономичным газобаллонным оборудованием, также знакомы с данным устройством. Сжиженный (или сжатый) газ в таких системах тоже предварительно направляется в редуктор пропан-бутановой смеси (или метановый), а уж затем поступает в карбюратор или инжектор.

Газовый редуктор находит применение и в промышленности. В местах перехода от крупных магистралей к локальным сетям требуется значительное снижение давления. Здесь используются мощные и габаритные изделия. Другим примером могут служить редукторы для газгольдеров, задействованных в снабжении промышленных объектов или людских поселений.

Редуктор обратного типа

Редуктора такого типа имеют противоположный принцип действия от описанного выше.

Сжиженный газ подается в камеру высокого давления и, накопившись, не позволяет клапану открыться. После поворота ручки, обеспечивающей поступление газа к потребителю, накручивающийся винт начинает давить на нажимную пружинку. В свою очередь, она сжимается и давит на мембрану, которая приоткрывает клапан, увеличивая щель. Через этот зазор газ попадает в камеру низкого давления.

Это приводит к увеличению давления не только в камере, но и в баллоне, и в шланге. Под этим воздействием с помощью пружины мембрана распрямляется, давление возрастает и передаточный диск, опускаясь, ослабляет обратную пружину. Та, в свою очередь, стремится возвратить клапан на место и закрыть зазор, ограничив поступление газа и снизив давление. С этого момента процесс начинается сначала.

В целом принцип работы газового редуктора для баллона с регулятором напоминает поплавковую камеру.

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Можно ли подключать газовый котел к баллону

Газовый котел для отопления дома от баллона предлагают многие европейские и отечественные производители. Немецкие Buderus, Viessmann и некоторые другие европейские модели, являются универсальными и могут работать как на магистральном, так и баллоном газе.

Баллоны, как основной источник пропана

Автономный газовый котёл на газовых баллонах устанавливается достаточно просто. Схема подключения такая же, как и в случае с магистральной трубой. Единственное, что необходимо учитывать во время установки, это правила пожарной безопасности, которые несколько отличаются от тех, что предусмотрены при эксплуатации природного газа.

Существенным недостатком использования бытовых баллонов является необходимость их регулярной дозаправки. В среднем, емкости хватает не более чем на два дня, после чего требуется отсоединить ее и отвезти на АГЗС для заправки. Снизить частоту поездок можно при подключении в единую сеть сразу нескольких баллонов. Современные котлы позволяют подключение от двух до шести емкостей одновременно.

Баллоны подключаются не напрямую, а через специальный редуктор, позволяющий поддерживать стабильное давление, достаточное для бесперебойной работы газовых отопительных котлов, работающих на баллонном газе.

Рампа спаривания пропановых баллонов позволяет увеличить одновременное количество подключаемых емкостей до 10 шт.

Подключение баллонов в резерв

Еще одним недостатком системы отопления, работающей на сжиженном газе, является необходимость постоянного контроля над заполненностью баллонов. Бывают ситуации, когда газ заканчивается прямо ночью, система отопления быстро остывает, что доставляет неудобства хозяевам дома.

Чтобы этого не произошло, питание котла от пропанового баллона подключают через специальную рампу, позволяющую установить 1-10 баллонов в резерв. Схема работы узла заключается в следующем:

  • Рампа представляет двухплечевой коллектор, делящий емкости на две группы.
  • Первоначальный забор газа идет с основной группы.
  • После окончания пропана, рампа автоматически переключает работу котла на резервные емкости и выдает механический сигнал.

После заправки и подключения ёмкостей к коллектору, автоматически включается основная рабочая группа баллонов.

Рядная газобаллонная установка достаточно удобна в эксплуатации и позволяет максимально автоматизировать процесс работы котла, увеличивая время его автономной работы.

Осмотр и сервис

Для того чтобы редуктор правильно работал длительное время, необходимо соблюдать несложные правила.

Они таковы:

  1. Не реже одного раза в неделю требуется фиксировать показания манометра для контроля, так как упругость пружин со временем может падать, и тогда будет наблюдаться постоянное изменение давления в большую или меньшую сторону.
  2. Не реже одного раза в три месяца с помощью мыльного раствора проверяют герметичность клапанов, прокладок и манометра в местах соединения с корпусом прибора.
  3. С такой же периодичностью, как в предыдущем пункте, продувают предохранительный клапан, чтобы исключить его залипание. Для этого редуктор подключают к подаче сжатого воздуха, закрывают выходное отверстие и повышают давление газа до срабатывания защиты.
  4. Запрещается проведение сервисных или ремонтных работ находящегося под давлением устройства во избежание разгерметизации, выпуска или воспламенения газа.
  5. Не менее двух раз в год необходимо очищать клапан редуктора от засорений.
  6. Перед включением осматривать прибор и манометр на повреждения.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
