Проводка и развод электрики в квартире своими руками

Выбор кабеля

Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.

Сечение провода (кв.мм) Сила тока (А) Мощность (Вт) Номинал автомата
1,5 15 3300 16
2,5 21 4600 20
4 27 5900 25
6 34 7400 32

У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.

Упрощенная формула мощности

Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.

Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)

Необжатый провод с гильзой

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники. Почему можно укладывать кабель без гофры

Свойства старой проводки

Электросеть в домах советской постройки имеет следующие особенности:

  1. Используются алюминиевые провода.
  2. Сечение жил рассчитано на нагрузку до 2 кВт.
  3. Имеется большое количество разветвлений с многочисленными соединениями (чувствительность к замыканиям).
  4. Реализована система TN-C, не предусматривающая заземления (используются 2-жильные кабели).
  5. Провода часто соединены методом скрутки, запрещенным ПУЭ-7.

Алюминиевые кабели рассчитаны на 20 лет эксплуатации.

К концу срока наблюдаются такие явления:

  1. Трескается изоляция, что ведет к утечкам тока и коротким замыканиям.
  2. Из-за хрупкости металла образуются многочисленные надломы. Они становятся причиной перегрева жил.
  3. Ухудшается соединение в клеммах, что тоже объясняется хрупкостью алюминия.

Мощность современных бытовых приборов увеличилась: профессиональный фен потребляет 2,2 кВт, бойлер и стиральная машина — до 3 кВт. Это создает дополнительную нагрузку на проводку.

Вместо устройства большого числа разветвлений рекомендуется делить электрическую проводку на группы и подключать каждую отдельным цельным кабелем в двойной или тройной изоляции. Из-за уменьшения количества соединений повышается стойкость системы к попаданию воды и снижается риск возгорания при коротком замыкании.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Как производится разводка в квартире: основные правила производства работ

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем. В отдельные линии следует выделить такие бытовые электроприборы как стиральная и посудомоечная машина. Подобные устройства требуют дополнительной установки УЗО или автоматического выключателя дифференциального тока.

Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Способы соединения проводов в распределительных коробках

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

  1. Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
  2. Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.
  3. Применение клеммников. Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

Вот так выглядят самозажимные клеммники WAGO

Статья по теме:

Типы разводки кабеля по квартире и от чего зависит выбор

Проводка электричества в квартире может быть скрытой или открытой (наружной). Какой способ использовать решает каждый самостоятельно, однако необходимо отметить, что скрытая электропроводка надёжнее. Такая применима в строениях из бетона, кирпича или пенобетона. Что касается бревенчатых домов или панельных сооружений, не предусматривающих штробления стен, то в них чаще используется открытая прокладка проводов. Стоит отметить, что в этом случае обязательным является использование кабель-канала, который помимо эстетической функции несёт и практическую: не даёт проводу разгореться в случае перегрузки или короткого замыкания.

Составление схемы разводки электрики в квартире

Определившись с тем, где и какое оборудование будет расположено, необходимо разбить все розетки на отдельные группы, которые будут питаться от отдельных линий. К примеру:

  1. Розеточная группа кухни.
  2. Розетка на кухне, подключаемая через отдельное УЗО.
  3. Гостиная и прихожая.
  4. Спальня и санузел.

Но отдельном листе обозначаются линии освещения. Здесь можно разделить группы на каждую комнату, однако это приведёт к увеличению количества автоматов в распределительном щите. Можно сделать отдельными кухню/спальню, санузел/гостиную и прихожую.

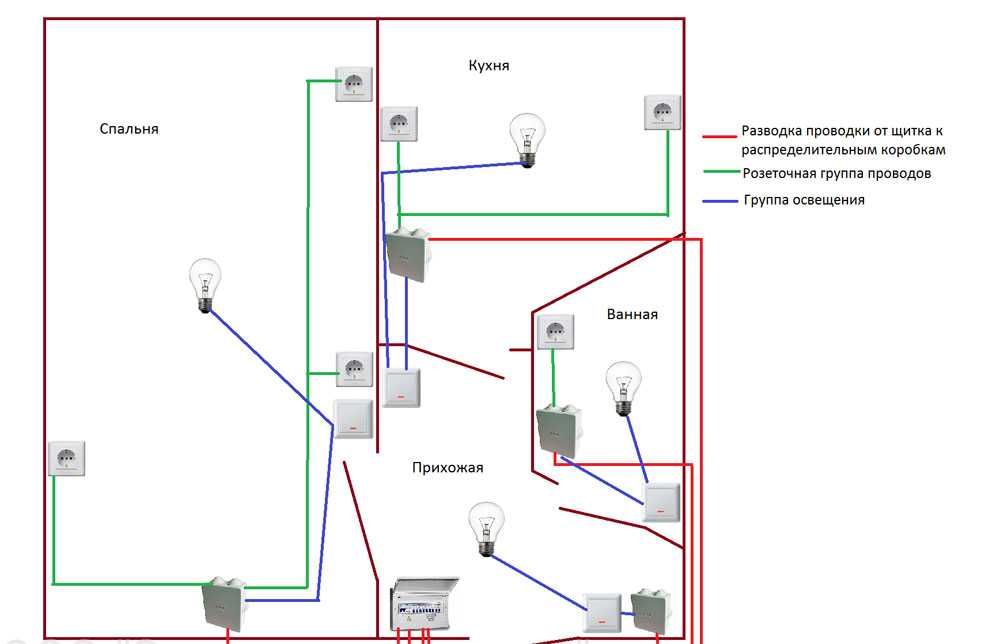

Примерный набросок схемы расположения точек электропитания в квартире

Принципиальные схемы электропроводки в квартире: примеры готовых решений

Если домашнему мастеру довольно сложно понять, как именно составляются схемы прокладки кабелей в квартире, предлагаем ознакомиться с готовыми решениями. Возможно, на их примере будет проще разобраться с этим вопросом. Примерные схемы разводки электропроводки в квартире:

Как сделать частичную замену электропроводки?

Сразу следует уточнить, что частичная замена проводки допустима только в тех случаях, когда не требуется соединение алюминиевых проводов с медными, а также, если старая проводка находится в удовлетворительном состоянии. Нередко владельцы квартир хотят заменить проводку в определенной части дома, например:

  • в рабочей зоне
  • в лоджии
  • в спальне, кухне, гостиной

Если же качество старых проводов оставляет желать лучшего, замените их полностью.

Что касается непосредственно монтажа электрических проводов, то к нему, как правило, приступают после того, как завершены строительно-монтажные, сварочные и сантехнические работы. Однако только после прокладки проводки штукатурят стены и отделывают помещение. Перед прокладкой проводов также нужно провести монтаж при помощи штроб, а под штукатуркой провести провода к выключателям, розеткам и светильникам.

Обязательно должен быть план, в котором определено расположение розеток, бытовой техники и др. Лучше устанавливать розетки там, где есть мощные электрические приборы. При этом электроплита предполагает наличие отдельной розетки, силовой кабель в которой больше 4 м2. Для стандартных помещений расстояние розетки от пола составляет около 1 метра. Выключатели располагают на наиболее удобном для проживающих уровне, в 15 сантиметрах от проема дверей.

Провод не прокладывают по диагонали, а только строго по вертикали или горизонтали.

Установка розеток и выключателей

Перед монтажом и подключением розеток напряжение в доме снимают. Далее используют трехжильный провод и устанавливают розетку путем зажима фазного и нулевого кабеля. Защитную жилу присоединяют к соответствующему контакту. Те же действия выполняют в распределяющем щитке, подключая нужный провод, отходящий к розетке. Аналогично подключают нулевой и защитный кабель.

Если необходимо поставить несколько розеток, можно воспользоваться следующей схемой:

  • подключают первую розетку;
  • делают перемычки от силового контакта подключенной розетки к неподключенной;
  • те же действия выполняют с защитным контактом.

При подключении выключателя понадобится два провода без защитного кабеля. Его присоединяют непосредственно к осветительному прибору:

  • сначала определяются с фазным и нулевым проводком в распределительном щитке;
  • от нулевого контакта в щитке подключают один из выводов осветительного прибора;
  • от фазного контакта в распределительной коробке присоединяют ввод выключателя, который зачастую размещен сверху;
  • подключают провод к выводу выключателя и соединяют его с осветительным прибором.

Сколько фаз заводить в дом

В частный дом допустимо заводить одну фазу (220V) или три фазы (380V), при этом нормы потребления для однофазных потребителей составляют от 10 до 15 кВт, а для трехфазных потребителей – 15 кВт.


Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Для людей несведущих может показаться, что особой разницы нет, но на самом деле разница достаточно существенная. Трехфазная сеть понадобится лишь в том случае, если планируется установка мощных электрических потребителей, вроде 3-х фазных плит или котлов отопления (электрических). В противном случае, в наличии 3-х фазной сети в доме нет надобности, поскольку практически все бытовые потребители рассчитаны для работы в сети 220V. К тому же, 380V намного опаснее 220V, поэтому использовать 380V в частном доме, нельзя назвать разумным решением, да и получить разрешение вряд ли получится, если не существует весомых причин.

Подготовка материалов

При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

  1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
  2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
  3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

Виды кабеля для электропроводки

Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

Схема размещения электроприборов в зале

Это интересно: Уличный светильник не работает: в чем причина?

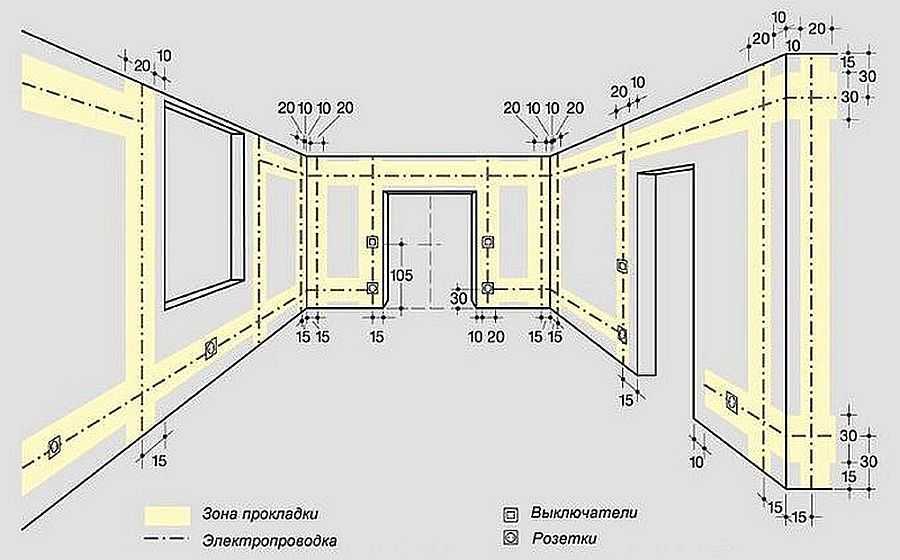

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

  • Заизолируйте (если нужно) все соединения в коробках.
  • Коробки закройте.
  • Штрабы (борозды в стене) заделайте раствором.
  • Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

  • Отключите вводной автомат:
  • Отсоедините питающий кабель старой электропроводки от вводного автомата;
  • Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
  • Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

  • точку ввода силовой линии;
  • места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Что запрещено делать при замене электропроводки в квартире

  1. Соединять провода вне распределительной проводки.
  2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
  3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
  4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
  5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
  6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
  7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
  8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
  9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
  10. Делать горизонтальные штробы.
  11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
  12. Нарушать целостность конструкции несущей стены.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита. Если вы делаете проводку для отдельной электроточки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт. Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В. Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА. Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер. Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

ЭТАПЫ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

Подготовительный этап монтажных работ заключается в перенесении разметки с план-схемы на стены квартиры.

Отмечаются места прокладки проводов, их желательно сбоку маркировать, указывая какой именно тип провода будет накладываться в этом месте. Указываются места установки розеток, выключателей, распределительных коробок, стационарных светильников.

Штробление каналов.

Штробление лучше всего выполнять при помощи специального оборудования. Однако такие устройства профессионального уровня стоят довольно дорого. Если есть возможность взять штроборез напрокат ею нужно обязательно воспользоваться. Стоимость проката с лихвой окупится высокой скоростью и качеством выполнения работ.

Альтернативным (в нашем случае он наиболее распространён) вариантом является сочетание болгарки и перфоратора. Для болгарки потребуется круг для работы с камнем, а для перфоратора несколько насадок:

  • зубило (25-30 мм) и бур (16-20 мм) для работы по бетону;
  • корончатое сверло диаметром 100 мм;
  • набор победитовых сверл.

Трассировка производится исключительно в горизонтальном и вертикальном направлении. Горизонтальные штробы расположены на расстоянии 50 см от потолочных плит перекрытия.

Прокладка проводов.

Кабель ВГ с сечением 3х2,5 тянется со стороны щитка к распределительной коробке. Затем от коробки к месту установки розетки, выключателя или светильника. Для питания электроприборов с низким и средним уровнем энергопотребления достаточно кабеля ВВГ с сечением 3х1,5.

Оборудование с повышенным энергопотреблением заводится непосредственно в щиток к индивидуальному УЗО, минуя распределительные коробки. В этом случае тип кабеля его сечение необходимо подбирать в зависимости от технических требований подключаемого прибора.

Провода в штробах закрепляется при помощи небольшого количества штукатурки, как правило, стартовой гипсовой. Ее необходимо наносить таким образом, чтобы основная масса располагалась в штробе, а не возвышалась над общим уровнем стены.

Заведенная в центральный распределительный щиток электропроводка в новостройке подключается к автоматам и УЗО. Подключение к счётчику и внешним линиям электроснабжения выполняется профессиональным электриком. Попытки самовольного подключения чреваты не только травами, но и штрафными санкциями от энергоснабжающих организаций.

Выполняя самостоятельно монтаж электропроводки в новостройке можно существенно сэкономить. Но следует учитывать, что сеть электроснабжения являются источником повышенной опасности. Поэтому и все действия необходимо выполнять предельно аккуратно.

  *  *  *

2014-2020 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.


Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
