Порядок монтажа электрики в квартире

Особенности влагозащищенных устройств

Как отмечалось выше, рынок электрической фурнитуры представлен широким спектром розеточных изделий, которые соответствуют практически всем техническим требованиям и даже защиту от влаги и пыли.

Такие розетки имеют особую конструкцию: прочный корпус, защитный клапан-крышку, изолированный клеммник, контактную группу и обязательно заземление.


В своём большинстве, влагозащищенные розетки не отличаются блестящим и неповторимым дизайном, но от этого они не перестают быть такими нужными и безопасными “вещами” в хозяйстве

Корпуса и крышки таких розеток изготавливаются из специальных полимерных сверхпрочных пластиков, которые способны противостоять влаге и низким температурам. Клеммник также может быть из пластика или высокопрочной керамики.

Контактная группа и “лепестки” заземления изготавливаются из легированных сплавов стали и латуни, что позволяет иметь надёжное и безопасное соединение контактов со штепсельным разъёмом электрического прибора.

Это коррозионностойкое изделие способно работать в самых экстремальных погодных условиях, с прямым контактом капель и струи воды.

Типичная влагостойкая розетка имеет иной форм-фактор, практически в большинстве случаев она включает углубление корпуса под штепсель и защитную крышку. Углубление защищает розетку от бокового влияния воды, а крышка – от прямого попадания влаги в отверстия розетки.


Крышка влагостойкой розетки изготавливается из сплошного/прозрачного ПВХ-пластика, каучука, силиконового материала. Она крепится к корпусу изделия с помощью пружин, защелок или самого материала в случае крышки из резины

И еще, корпус и крышка розетки предохраняют клеммник от попадания пыли и других абразивных частиц, которые могут негативно повлиять на состояние электрического контакта между сетью электропитания и электрическим устройством.

Для сопоставления степени защиты от влаги и пыли относительно оболочки некоторого изделия используют так называемый параметр – Ingress Protection (IP).

Устанавливаем розетки

Перед установкой розеток в ванной следует определиться, сколько всего их будет. Необходимо обеспечить каждого потребителя источником питания. Возможно монтирование двойных или тройных розеток. Это удобнее, чем устанавливать несколько одиночных. Далее нужно перейти к монтажу, который может осуществляться несколькими путями.

  1. Накладной тип установки. Предполагает монтаж влагозащитных розеток наружного типа, имеющих выступающий пластиковый корпус. Часто используется при прокладывании кабелей в пластиковых коробах. Выполняется с помощью саморезов, фиксирующих устройство на перегородку либо бетонную (кирпичную) стену.
  2. Скрытый тип установки. Применяется при проведении кабелей в гипсокартоне или штрабе. Если предполагается монтирование в гипсокартоне, следует проделать в нем отверстие по диаметру коробки под розетку. Затем нужно прижать ее к гипсокартону при помощи специальных винтов, после чего осуществить подключение проводов. Далее следует прикрепить розетку к коробке. При установке устройства в стене изначально нужно проделать кольцевую канавку, соответствующую по размеру коробке под розетку. После этого перфоратором или зубилом вырезается отверстие и в нем закрепляется коробка. Дальнейшая установка не отличается от предыдущего варианта.
  1. Монтирование внутри защитного кожуха. Согласно требованиям по безопасности, в ванной следует устанавливать розетки классом влагозащиты не ниже IP4. Но при необходимости данное требование можно и обойти. Поможет в этом расположение устройства внутри корпуса электрощитка с классом защиты от воды IP4. Использовать такую конструкцию следует в двух случаях:
    • нет возможности приобрести влагозащитные розетки;
    • есть необходимость установить внутри щитка выключатель встраиваемой подсветки или блок управления теплым полом.
  2. Сначала нужно выполнить крепеж щитка к стене посредством дюбель-гвоздей, после чего завести внутрь конец кабеля и подключить к контактной колодке при помощи соответствующих клемм. Закрепить розетку в корпусе щитка помогут монтажные скобы.

Влагозащищенные розетки являются устройствами, без которых сложно обойтись в современной жизни. Они позволяют без проблем пользоваться стиральной машинкой, нагревать воду при помощи бойлера или сушить волосы феном. Такие розетки отличаются большим разнообразием и требуют определенных условий размещения. При соблюдении необходимых мер безопасности пользоваться розетками с влагозащитой будет одно удовольствие.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Какие розетки лучше для ванной комнаты?

Самое правильное решение – установка влагозащищенных розеток. Такие изделия имеют специальную маркировку, состоящую из букв IP и 2-х цифр, свидетельствующих о степени защищенности. Первая цифра обозначает защищенность от попадания пыли и не является критическим критерием для ванной.

Вторая цифра обозначает уровень защиты от влаги и может быть в диапазоне 0-8. Изделия 8 класса имеют максимальную защиту, предназначены для работы под водой не глубже 1 м. Для ванной комнаты оптимальным решением является розетка, защищенная по стандарту IP4, устойчивая к проникновению капель и брызг.

В ванной лучше устанавливать изделия с подпружиненной крышкой, полностью закрывающей внутренности розетки, когда к ней не подключен потребитель.

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

156

Высокий уровень комфорта современного человека предполагает использование большого количества электрических приборов

Вследствие этого установка розеток в ванной комнате является не капризом, а важной необходимостью. Выбор и монтаж точек электропитания происходит согласно требованиям нормативных документов и правилам внутриквартирного или внутридомового устройства электросети

Для чего нужна розетка в ванной

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры. К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Важно

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно. Предположим, в большой ванной комнате часто устанавливают стиральную машинку.

Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника. По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается.

Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования.

Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1). Какие зоны подходят для монтажа Как известно, сочетание воды и электричества в быту очень опасно для человека.

Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон(кроме 0), но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке. Разберем возможности каждой зоны

Совет

зона-0 (ванна или душевая кабина) наиболее опасная для применения эл приборов зона -1  (прилегающие к ванне стены) не подходит к установке розеток даже самого высокого класса защиты но разрешается монтировать водонагреватели  проточные накопительные IPX5-IPX6

зона-3 (удаленный на 0,6 м от ванны участок) единственная зона для установки розеток распредкоробок выключателей  защита IPX4-5 подключение через автомат или УЗО

Подбор кабеля по сечению для его монтажа

Нормативная документация предписывает проводить прокладывание кабеля в ванной закрытым путем. Пода кабель в стенах делаются штробы-каналы. Когда в каналы уложена проводка, сверху наносится штукатурка, облицовочный материал.

Провести кабель поверх стены – это монтаж открытым способом. Такой вариант потребует меньше сил и времени. При этом кабель обязательно должен быть защищен гофрой или кабель-каналом.

Какой бы способ прокладывания не был выбран, прохождение в «0» зоне не позволительно.

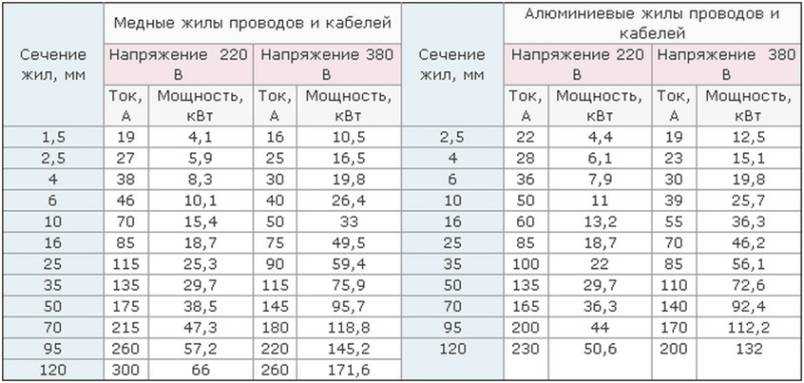

В техпаспорте у каждого бытового прибора указывается его мощность. В зависимости от этого выбирается сечение кабеля. Подсчитывается сколько техники одновременно питается. Сечение кабеля подбирается от предполагаемой нагрузки на него (таблица).

Например, для питания стиральной машины выбирается кабель из меди сечением не меньше 2,5 мм. Если этот провод будет питать еще пару бытовых приборов (бойлер, система «теплый пол»), то без сечения, увеличенного в 2 раза, проводка не справится с нагрузкой. В противном случае кабель будет нагреваться и изоляция оплавится.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

Подробнее

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

В случае повреждения одного из питающих проводов, у вас будет возможность добраться к соединениям и откинуть закороченный кабель. Тем самым восстановив всю электропроводку с резервного, без капитальных затрат и нового штробления.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность

Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений

Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом

Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

Скрытый вариант

Наиболее подходящий способ монтажа для жилых помещений. Для данного способа требуются штробы и готовые для установки розеток – подрозетники.

Для начала берётся электрическая розетка и от неё откручивается декоративная накладка, чтобы в руках была лишь колодка. Оголённые на 1 см провода крепятся к сердцевине путём затягивания шурупов. Каждый провод должен зайти в своё гнездо. Фаза к фазе, ноль к нолю. После этого нужно вставить розетку в подрозетник, выровнять по уровню и затянуть на шурупы. После этого прикручивается декоративная панель.

Есть два варианта крепления колодки в подрозетнике.

  1. С помощью специальных лапок. На колодке есть да винта с разных краёв. Когда колодка внутри эти винты затягиваются и подтягивают лапы, которые распирают колодку внутри и крепко фиксируют.
  2. При помощи шурупов. С краю подрозетника имеются выемки для вкручивания шурупов. Когда колодка вставлена в подрозетник, то шурупы просто прикручивают её к коробке.

Количество

Если говорить о количестве розеток в ванной, а точнее о существующих ограничениях на этот счет, то вы можете установить их столько, сколько вам требуется, главное соблюдать правила их расположения. Здесь возможно соединение группы розеток в виде модульного подключения.

Сами розетки для ванной необходимо брать хорошего качества. Тут можно выбрать изделия известных западных брендов, хорошо зарекомендовавших себя у нас на рынке и во всем мире. Если платить за имя вы не хотите, но качество вам требуется отличное, то можете выбрать выключатели и розетки одной из лучших российских компаний LK Studio.

Установка розеточного блока

Внутренние розетки бывают одинарные и двойные. Но если вам нужно разместить в одном месте внутреннюю розетку на три гнезда и более, то необходимо использовать розеточный блок.

Розеточный блок представляет собой специальные одинарные розетки, которые объединяются в единую конструкцию общей рамкой.

Под каждую розетку блока устанавливается отдельный подрозетник. Питающий кабель подключается только к одной розетке в блоке, а остальные запитываются перемычками.

Схема подключения розеточного блока

Ниже представлено фото подрозетников в гипсокартоне для установки блока розеток. В соседних подрозетниках удаляют смежные заглушки для прокладки кабеля:

На фото ниже пример розетки фирмы Sedna для розеточного блока:

А вот так выглядит рамка для розеточного блока на четыре гнезда:

Как было сказано выше, для соединения розеток в блоке используются перемычки из жил кабеля:

Перемычки — фаза, ноль и заземление для соединения розеток в блоке

Места подключения жил кабеля в розетке:

Пример подключения розеток в блоке. На первую розетку заходит питающий кабель, а 2-я, 3-я и 4-я соединяются перемычками:

Все розетки установлены и подключены:

Установка передних панелей розеток и рамки завершена:

Осуществление монтажа проводки

Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

Зоны опасности для электрозетки в ванной комнате и правила ГОСТа


Зоны опасности в ванной комнате и правила ГОСТа

Некоторые ошибочно полагают, что вообще нельзя делать розетки в ванной комнате. Отчасти это может быть так, если не соблюдены правила расстановки смесителей и размера душевых кабин. Но в большинстве случаев стандартный размер этого помещения позволяет разместить розетку и не одну. Все дело в том, что ванная комната не однородна по степени опасности от электричества. Она разделена на своеобразные зоны. Например, внутри раковины ванной вода находится часто, а на стене — почти никогда. Зоны ванной показывают степень вероятности попадания воды в том или ином месте, что может причинить вред электрике.

0 зона — внутренняя часть ванны, умывальника или душа


0 зона — внутренняя часть ванны, умывальника или душа

Любые электроприборы напряжением 220В здесь запрещены. Разрешается разве что монтаж влагозащищенных приборов, напряжением максимум 12В.

1 зона — это зона под раковиной, над ванной и прочее


1 зона — это зона под раковиной, над ванной

Здесь разрешается ставить электро приборы с защитой IPX5. В основном ставят водонагреватели. При подключении необходимо использовать трехжильный кабель с защитным проводником заземления. Розетки в ванной комнате в этой зоне запрещены.

2 зона — все что находится, начиная с 60см и более от первой зоны

Так же зона, запрещенная для электророзеток, но разрешенная для водонагревателей, вытяжки, светильников, которые включаются не с выключателя, а от шнурка.

3 зона — начинается с того места, где заканчивается зона 2

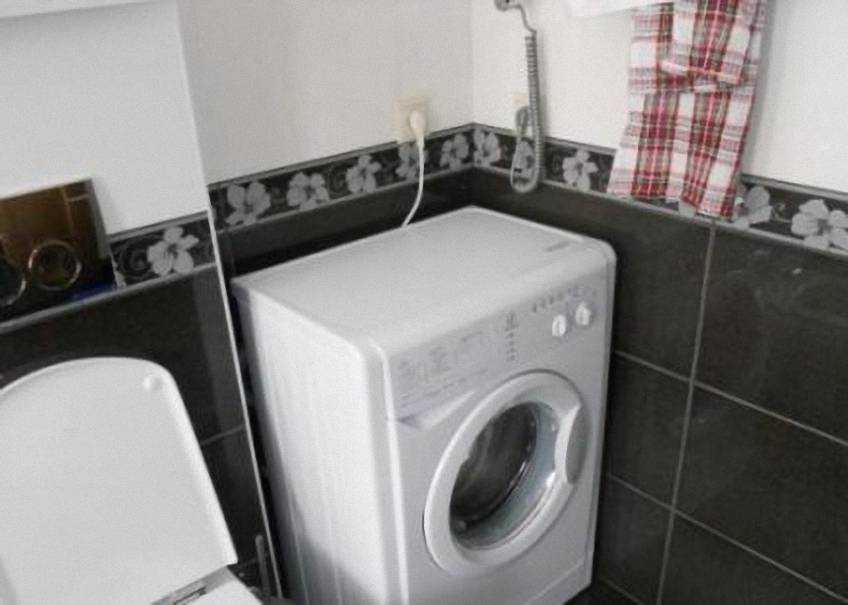

Пример розетки в ванной комнате

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2. Именно в этой зоне разрешена установка розеток в ванной. В противном случае, при отсутствии третьей зоны, штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Своде правил СП 31-110-2003, об этом говорится так:

Итак, электророзетка в ванной должна:

  • находиться не ближе 60 см от края ванной, душевой кабины или умывальника (в зоне 3);
  • присоединяться через УЗО

В ГОСТе, помимо определения размеров зон ванной, есть еще дополнительные требования к степени защиты.

Где вместо X в степень защиты подставляется то число, которое подходит для данной зоны, например, для зоны 1 подходит оборудование с защитой IP55, для зоны 2 — IP44, дальше по аналогии.

Установка подрозетников в бетонную стену

Размещение розеток в жилой квартире

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.

Рядом с раковиной можно или нельзя устанавливать розетки?

При соблюдении требований этих норм, возможно ставить розетку в том или ином месте, но, что касаемо раковины, то выше или ниже самой раковины розетку ставить нельзя. Это закреплено в СП 31.110-2003, п.14.29. (не допускается размещать розетки над или под мойками). Поэтому если есть возможность скорректировать дизайн-проект, чтобы отнесли розетки на 60 см от раковин, то лучше это сделать. Можно сместить розетку левее или правее относительно умывальника или раковины.

Можно подвести итог, что все эти меры страхуют друг друга и позволяют сохранить минимальную безопасность жилья и безопасность человека при возникновении нежелательных опасных ситуаций. !Еще пару моментов по ДСУП (Дополнительная система уравнивания потенциалов).

ПУЭ 7.1.88. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток).

Особенности установки в панельном доме

Панельные дома имеют нюансы:

  • для электропроводки, монтируемой по открытому методу, не потребуется сверлить место для коробки;
  • в случае с закрытой электропроводкой потребуются штробы для проводников, при этом кабель прокладывается в гофре.

Использовать гофру обязательно. Она защищает проводник от разрыва, который может привести к замыканию и неработоспособности розеток и выключателей.

Коробку можно зафиксировать с помощью гипсового раствора. Когда он высохнет, продолжается процесс подключения электрической арматуры.
Электророзетки – это обязательный атрибут в доме. По виду монтажа разделяются на накладные и внутренние. Выбор зависит от типа электропроводки. Способ подключения у них одинаков и не вызывает сложностей. Подключить розетку может даже обычный человек

Важно лишь соблюдать инструкцию по монтажу и требования безопасности при работе с проводами
