Опрессовка газопровода: как проводятся контрольные испытания на герметичность

Основные положения по безопасности при пуске газа в систему

Процесс пуска газа

Процесс пуска газа нужно выполнять с небольшим расходом. Скорость подачи должна быть в пределах 15–25 м/с. Это необходимо, чтобы не допустить взрыва газовоздушной смеси от вероятного образования искр при трении металлических предметов с внутренней поверхностью газопроводов. Показатель давления в процессе заполнения не должен превышать 0,1 МПа.

Все работники, задействованные на газоопасных работах, обязаны быть одеты в защитные брезентовые костюмы, каски и резиновую диэлектрическую обувь, а также иметь при себе изолирующие противогазы, защитные очки и специальные рукавицы. К тому же у рабочей бригады должна быть аптечка, укомплектованная всеми необходимыми медикаментами для оказания первой помощи.

Место, где проводится опрессовка газопровода и другие работы по наряду должно ограждаться и оборудоваться, при необходимости, специальными постами с целью исключения нахождения посторонних людей в зоне высокого риска. Во время пуска газа в систему, запрещено курить, вести огневые работы и пользоваться открытым огнём.

Результаты контрольной опрессовки газопровода

Положительный результат выполненной работы – это стабильное давление в участке газовой коммуникации. В таком случае бригада ремонтников должна снять шланги, соединяющие воздуховод с газопроводом. Во время этих действий нужно проконтролировать то, чтобы вся запорная арматура на подводе воздуха к газопроводу была перекрыта. Далее, устанавливаются заглушки на патрубках, подающих воздух в газопровод.

Снятие заглушек

В случае падения давления в коммуникации при пневматической опрессовке, результат её будет отрицательным, и запуск газопровода будет отложен на время пока не примутся соответствующие меры. Потребуется последующее обследование испытуемого участка на выявление несоответствий с дальнейшим их устранением. Затем, газопровод необходимо повторно проверить.

Результаты проведённой работы заносятся в специальный журнал и фиксируются в нарядах рабочей бригады. Перед тем как запустить систему, в ней должно оставаться воздушное давление.

На предприятиях с газовым обеспечением, кроме акта приёма-сдачи газовых объектов, должны быть в наличии такие документы, как:

  • приказ о назначении ответственного за объекты газового хозяйства организации;
  • инструкция по эксплуатации коммуникаций, оборудования и аппаратуры объектов газового хозяйства организации;
  • инструкция по охране труда при эксплуатации и проведении ремонтных работ на газопроводах и газовом оборудовании.

Результаты контрольной опрессовки газопровода

Техническое обслуживание ВДГО: что входит?

Для каждого дома проектируется и устанавливается своя система газовых приборов, которая может быть как простой, так и сложной. Но какая бы система не функционировала, техническое обслуживание газового оборудования в частных домах подразумевает целый спектр профилактических работ:

  • Мы проверяем правильно ли установлено внутридомовое газовое оборудование согласно нормативам, проверяем правильность его функционирования.
  • Проводим техническое обслуживание газового котла.
  • Смотрим крепления, герметично ли соединены стыки, анализируем целостность деталей.
  • Проверяем состояние кранов, смазываем их для плавного хода.
  • Оцениваем тягу в вентиляционных трубах и дымоходах.
  • Чистим горелки и проводим другие работы.

Чтобы заказать разовое или заключить договор на техническое обслуживание внутридомового газового оборудования раз в год в нашей компании, Вам нужно:

  • оставить заявку на сайте;
  • подписать и оплатить договор;
  • согласовать удобное для Вас время.

Эти меры невозможно выполнить своими силами без специального обучения и опыта. Поручать техническое обслуживание ВДГО частным мастерам не имеет смысла, поскольку их контроль не будет иметь юридической ценности. Давайте разберемся подробнее.

Объекты проведения опрессовки и алгоритм действий

После установки газгольдера также требуется опрессовка Испытание воздухом проводится в следующих случаях:

  • при монтаже внутренних и наружных газопроводов, техники, резервуаров, наполнении газгольдеров;
  • после сборки газорегуляторных пунктов и установок;
  • после замены или ремонта газовых труб или аппаратов, а также подсоединения новых.

Пневматическая проверка газопровода на плотность и прочность жестко регламентирована.

  1. Изучаемый участок газовой линии отключают. Для этого перекрывают кран высокого давления. Закручивают вентиль низкого и устанавливают заглушки на концах контура.
  2. Если обнаружен разрыв фланцевых соединений, устанавливают перемычки.
  3. Подсоединяют резинотканевый рукав и стравливают газ в безопасное место. По возможности сжигают.
  4. Трубу продувают и монтируют манометр и компрессор. Если участок невелик, можно обойтись ручным насосом.
  5. Компрессор закачивает воздух под необходимым напором. После этого начинают испытания.

Порядок выполнения опрессовки

Компрессия, которая создана в напорной линии, подаётся в линию возврата или слива. Поскольку в линии нагнетания оно будет очень высоким по сравнению с линией возврата и слива, линия давления проверяется первой. Для этого изолируют возвратную и сливную магистрали.

Как только линия давления проверена, компрессию труб тестируемой линии постепенно увеличивают, до тех пор, пока не будет достигнуто требуемое значение. Затем опрессовка удерживается в линии в течение требуемого промежутка времени, в течение которого производится проверка на утечки.

Если длительность опрессовки превышает продолжительность рабочей смены, организуется многосменное обслуживание всех компонентов  проверяемого контура.

Для гидравлического испытания труб под давлением существует два метода проверки утечек в соединениях — визуальная проверка фланцев и фитингов, а также фиксация результатов при помощи манометра. Компрессия труб возврата и слива проверяется с помощью манометров на коллекторе и на крайнем участке линии нагнетания. Это связано с тем, что линии давления, возврата и слива соединены в единую систему. Таким образом, показания на манометре будут такими же, как и показания опрессовки в обратном трубопроводе.

Если опрессовка труб прошла успешно, то производят  сброс компрессии труб в напорной линии при помощи обратных/сливных клапанов в линию дренажа.

Подготовительные работы и мероприятия

Опрессовка участка газовой сети считается наиболее технологичным методом выявления конструктивных недостатков. Перед тем, как приступить к этой процедуре, необходимо завершить подготовительные мероприятия. Это требуется в соответствии с требованиями безопасности.

Прежде чем приступить к опрессовке газовой системы, руководитель проекта должен изучить техническую документацию и сверить ее с фактическим расположением газопровода (+)

Во-первых, следует подробно изучить техническую документацию, относящуюся к проверяемому объекту.

На основании этой информации определяется расположение таких элементов, как:

  • прикладом;
  • комплект контрольно-измерительной аппаратуры;
  • ряд специальных датчиков;
  • компрессор.

С сотрудниками, выполняющими работы по опрессовке, обсуждается регламент предстоящих процедур, а также инструкции по соблюдению необходимых правил безопасности. Все контрольные мероприятия перед вводом в эксплуатацию новой трубопроводной системы выполняются сотрудниками местной газовой отрасли.

Основанием для проведения опрессовки перед пуском нового газопровода является соответствующее заявление собственника частного дома или другого газифицируемого завода. Все остальные работы по подключению к газовой сети также выполняют сотрудники газовой службы.

Перед началом испытания под давлением газовую систему сначала продувают струей сжатого воздуха, чтобы удалить скопившиеся загрязнения из труб

Работы по опрессовке проводить в присутствии работников газовой отрасли, а также представителей предприятий, выполнивших монтажные работы по устройству внешней и внутренней газовой сети.

При этом у специалистов должен быть исполнительный чертеж. Все мероприятия выполняются согласно инструкции по эксплуатации трубопровода. Перед испытанием под давлением необходимо продуть трубопровод воздухом, чтобы очистить его от возможных загрязнений.

Разрешение на запуск новой газовой сети можно получить только после успешного прохождения испытания под давлением. Всю процедуру должен контролировать один человек, ответственный за безопасное выполнение работ. Этот специалист должен иметь соответствующую квалификацию.

За установку и снятие газовых пробок обычно отвечает начальник газовой секции, и эти операции выполняются сотрудниками с надлежащим допуском и квалификацией не ниже четвертой категории.

Специалист, ответственный за испытание под давлением, сначала проверяет предоставленные рабочие чертежи и фактическое расположение элементов сети, всех устройств и газовых труб. Данные должны совпадать.

Затем проводится контрольный осмотр газового оборудования, проверяется исправность приборов учета.

Далее необходимо убедиться, что защитные устройства работают исправно, сигнализация подключена правильно, система заблокирована согласно настройкам. Также проверяется состояние и работа запорной арматуры котла, горелок и т.д.

Все операции по проверке регулирующего давления трубопровода необходимо оформить путем выдачи приказа о допуске, который выдается дополнительно. Этот документ могут оформить только квалифицированные специалисты.

Таблица. Испытание газопроводов на прочность и герметичность. Полиэтиленовые и стальные газопроводы. Надземные газопроводы.

Рабочее давление газа, МПа Испытательное давление, МПа Продолжительность испытаний, ч
Полиэтиленовые газопроводы
До 0,005 включ. 0,3 24
Св. 0,005 до 0,3 « 0,6
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5

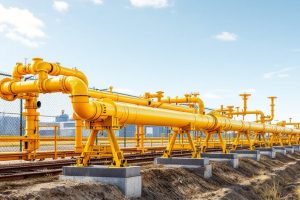

Надземные газопроводы
До 0,005 включ. 0,3 1
Св. 0,005 до 0,3 « 0,45
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5
» 1,2 » 1,6 » (для СУГ) 2,0
Газопроводы и технические устройства ГРП
До 0,005 включ. 0,3 12
Св. 0,005 до 0,3 « 0,45
» 0,3 » 0,6 « 0,75
» 0,6 » 1,2 « 1,5
Газопроводы внутри зданий, газопроводы и технические устройства ГРУ
Газопроводы жилых зданий давлением до 0,003 включ. 0,01 5 мин
Газопроводы котельных, общественных, административных, бытовых и производственных зданий давлением:
до 0,005 включ. 0,01
св. 0,005 до 0,1 « 0,1
» 0,1 » 0,3 « 1,25 рабочего, но не более 0,3
» 0,3 » 0,6 « 1,25 рабочего, но не более 0,6
» 0,6 » 1,2 « 1,25 рабочего, но не более 1,2
» 1,2 » 1,6 » (для СУГ) 1,25 рабочего, но не более 1,6 1

Испытания подземных газопроводов, прокладываемых в футлярах на участках переходов через искусственные и естественные преграды, проводят в три стадии:

  1. после сварки перехода до укладки на место;
  2. после укладки и полной засыпки перехода;
  3. вместе с основным газопроводом.

Испытания после полного монтажа и засыпки перехода по согласованию с эксплуатационной организацией допускается не проводить.Испытания внутренних газопроводов из многослойных труб проводят в два этапа:

  1. испытание на прочность давлением 0,1 МПа в течение 10 мин;
  2. испытание на герметичность давлением 0,015 МПа в течение 10 мин.

Испытания участков переходов допускается проводить в одну стадию вместе с основным газопроводом в случаях:

  • отсутствия сварных соединений в пределах перехода;
  • использования метода наклонно-направленного бурения;

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

  1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
  2. После этого вставляются заглушки.
  3. При разрыве фланца используются шунтирующие перемычки.
  4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
  5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
  6. Теперь нужно установить переходники для присоединения манометров и компрессора.
  7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.

Устройство газовой плиты. Основные неисправности и их устранение. Меры безопасности.

Плита газовая 2 горелочная предназначена для приготовления пищи в бытовых условиях на природном или сжиженном газе. Плита выполнена в виде тумбы, в которую встроены духовой шкаф и сушильный шкаф. Стол плиты имеет 2 горелки Духовка имеет освещение и смотровое окно из теплостойкого стекла для наблюдения за процессом приготовления пищи. Кран духового шкафа оборудован индикатором температуры, имеющем пять делений. Горелка духовки разжигается при установке крана в положение максимального открытия, затем в зависимости от потребности поворотом ручки крана совмещают стрелку индикатора с одним из делений шкалы.

Плита 4 горелочная изготовлена по этому же принципу, но стол плиты имеет 4 горелки, из которых одна — повышенной тепловой мощности. Каждый из газовых кранов горелок стола имеет 3 фиксированнных положения: кран закрыто, открыто максимально, открыто минимально. Ручка крана горелки духового шкафа имеет указатель. Духовой шкаф оборудован внутренним электроосвещением.

Все газопроводы и газовое оборудование перед их присоединением к действующим газопроводам, а также после ремонта должны подвергаться внешнему осмотру и контрольной опрессовке (воздухом или инертными газами) бригадой, производящей пуск газа.

Наружные газопроводы всех давлений подлежат контрольной опрессовке давлением 0,02 МПа. Падение давления не должно превышать 0,0001 МПа за 1 ч.

Наружные газопроводы низкого давления с гидрозатворами подлежат контрольной опрессовке давлением 0,004 МПа. Падение давления не должно превышать 0,00005 МПа за 10 мин.

Внутренние газопроводы промышленных, сельскохозяйственных и других производств, котельных, а также оборудование и газопроводы ГРП, ГРПБ, ШРП и ГРУ подлежат контрольной опрессовке давлением 0,01 МПа. Падение давления не должно превышать 0,0006 МПа за 1 ч.

Результаты контрольной опрессовки должны записываться в нарядах-допусках на выполнение газоопасных работ.

Работы производить в соответствии с требованиями инструкции по пуску газа, согласно наряда-допуска на производство газоопасных работ, где указывается технологическая последовательность основных операций при выполнении работ, состав бригады, перечисляются основные меры безопасности, средства общей и индивидуальной защиты,  инструктаж состава бригады по проведению работ и мерам безопасности;

Работать в спецодежде, спецобуви; работы производить с исправным обмедненным инструментом;

К месту производства работ не допускать посторонних лиц, внесение огня, движущийся транспорт;

Выпуск газовоздушной среды производить в безопасное место, Не допускать загазования помещений, дома, здания; Запрещается выпускать газовоздушную смесь в помещения, лестничные клетки, а также в вентиляционные и дымоотводящие системы. Газовоздушная смесь при продувках газопроводов должна выпускаться в местах, где исключена возможность попадание ее в здания, а также воспламенения от источника огня.

Газопроводы при освобождении от газа должны продуваться воздухом или инертным газом до полного вытеснения газа. Окончание продувки определяется анализом. Остаточная объемная доля газа в продувочном воздухе не должна превышать 20 % от нижнего предела воспламеняемости.

Длина продувочного шланга должна быть не менее 10 м;

Пневматические испытания газопроводов

Сообщений: 12Зарегистрирован: 01.10.12

Добрый день! Подскажите новичку газовой службы.

При устройстве газоснабжения внутреннего ,наружного (при стандартном присоединение и нестандартном) применяется расценка е16-8-1 – прокладка трубопроводов газоснабжения из стальных труб Ду15 мм (ну остальные диаметры соответственно) + доп.расценка е19-15-1 -Пневматическое испытание трубопроводов газоснабжения – так применяла предыидущий сметчик,а я доказываю что мы задваиваем работу,что в Е16-8-1- уже есть в составе работ “Продувка сжатым воздухом”.

При ремонте соответственно также расценка р15-141-1 -прокладка трубы + р15-153-1 – пневматическое испытание .

Еще я нашла выписку от руки (по всей видимости на основе которой брали доп. пневматическое испытание):

1)”Подземные стальные и полиэтиленовые газопроводы всех давлений ,а также надземные и внутренние стальные газопроводы низгокого и среднего давления на прочность и герметичность испытываются воздухом.” 2) “Опрессовка (омыливание стыков,накачка давления)= пневматическое испытание (омыливание,продувка мусора,окалины) 3) “Продувка не входит в пневматическое испытание (делается когда газопровод и испытан)

Подскажите кто прав и на основании чего? (может это где то в ЦО было или еще какие -то надежные источники?

Сообщений: 4475Зарегистрирован: 06.12.07

Сообщений: 1204Зарегистрирован: 16.11.10

Сообщений: 88Зарегистрирован: 05.02.08

Сообщений: 158Зарегистрирован: 29.05.15

У нас есть газопровод который построен года 1,5-2 назад, но не введен в эксплуатацию. Нужно сделать повторно пневматическое испытание газопровода. Газопровод внутренний и уличный.

Смету на строительство делала не я, но она у меня есть Внутренний газопровод: 15,20,25 и 50 (коллектор) диаметр. применялись нормы: Е16-8-1(2,3) – для 15,20 и 25 диаметра, а для 50 – Е16-9-12. Для этих позиций было отдельно включено пневматическое испытание – Е19-15-1 для 15,20,25 диаметра, а для 50 диаметра было вязто тоже пневматическое испытание +к норме компрессор (сн205-102) с маш.часами в половину меньшими, чем чел.час.

1. Как взять пневматическое испытание? для этих диаметров? Просто Е19-15-1? 2. и как быть с этим 50диаметром (внутренним)? И можно ли так добавлять компрессор к норме где чел.часами рассчитано, что применяется ручной насос?

По уличному газопроводу. диаметры: 57,76,89 и 108 нормы которые применяли – ЕН22-9-1(2,3) Там в составе работ уже есть пневматическое испытание. 3. Как к этим диаметрам применить пневматическое испытание? где-то видела, что берут ту же норму что и на укладку стальных труб, но с применением коэф. 0,1 к затратам труда строителей и 0,3 к эксплуатации машин и механизмов. Может где-то это было в ЦО?

__________________________________________________________________________________ и еще. работы по замене задвижки. диаметр 32мм применяю РН16-26-1 – это Установка стальных задвижек и клапанов обратных диаметром, мм, до 50 но после установки задвижки необходимо пневматическое испытание газопровода диаметром 32мм. Что применить для испытания?

Суть опрессовочных испытаний

Опрессовка водопровода (как и любых других систем для прокачки жидких или газообразных  сред) является наиболее важным в процессе строительства трубопровода, особенно в таких отраслях как химическая или нефтегазовая промышленность, гидротехника, жилищно-коммунальное хозяйство. Наряду с проверкой величины допустимой компрессии в трубах проводят также  анализ напряженно-деформированного состояния труб, что позволяет оценить ресурс их долговечности.

Некоторые производители труб – например, торговая марка Rehau – разрабатывают собственные оригинальные методики опрессовки своей продукции. Для этих целей Рехау реализует специальный электрогидравлический инструмент, при помощи которого можно произвести тестирование трубопровода непосредственно после его монтажа. Метод проверки – локальный: к герметизированному участку подключается опрессовочный насос, создающий необходимое внутреннее давление воздуха. Стабильность показателей устанавливается манометром.

Выполнение технической проверки

Контрольная опрессовка газовых сетей выполняется не только перед запуском новой ветки, но также и после ее ремонта. Плановую опрессовку выполняют перед тем, как ввести газопровод в эксплуатацию.

Эту же процедуру повторяют при плановых проверках состояния системы. В ходе ее проведения можно обнаружить дефекты, которые уже имелись в трубах и огрехи, допущенные при выполнении сварочных работ. Только после полного устранения всех недостатков допускается использование газовой системы.

Перед началом процедуры рекомендуется выполнить техническую проверку состояния газопровода. Существуют инструкции и приборы, позволяющие провести такое обследование с помощью технических средств.

Проверка осуществляется бригадой, два оператора исследуют и оценивают состояние изоляционного покрытия, еще один специалист фиксирует места возможного нарушения герметичности.

При этом необходимо обследовать не только трубы и арматуру, но также колодцы и газовые трубки, убедиться в отсутствии загазованности. Если выявлена хотя бы малейшая утечка, состояние конструкции объявляют аварийным и немедленно приступают к устранению проблемы.

Операторы, которые проводят обследование труб магистрали, должны соблюдать определенные правила безопасности:

проверяющим следует надевать специальные жилеты, особенно при работе рядом с автомагистралями; плановые проверки рядом с дорогами осуществляют в периоды, когда интенсивность движения минимальная; если обнаружено разрушение изоляционного слоя, поврежденное место следует сразу же осмотреть, обратив внимание не только на состояние изоляции, но и на целостность газовой трубы. Для подробного обследования может понадобиться рытье шурфа

В некоторых местах из-за наличия инфраструктуры использование исследовательской техники может быть затруднено. В такой ситуации создание шурфа понадобится обязательно, чтобы убедиться в целостности изоляционного покрытия или для выявления мест его разрушения

Для подробного обследования может понадобиться рытье шурфа. В некоторых местах из-за наличия инфраструктуры использование исследовательской техники может быть затруднено. В такой ситуации создание шурфа понадобится обязательно, чтобы убедиться в целостности изоляционного покрытия или для выявления мест его разрушения.

Перед началом опрессовки необходимо выполнить проверку состояния газопровода и оборудования с помощью технических средств, чтобы предварительно выявить места возможных повреждений

Еще один способ исследования состояния газопровода – бурение скважины. В такое отверстие вводят приборы, которые анализируют состояние воздуха и позволяют выявить возможную утечку газа.

Во время проведения такого рода процедур следует помнить, что использование открытого огня ближе, чем на расстоянии в три метра от заполненных газом коммуникаций, недопустимо.

Нормы и правила проведения опрессовки


Эксплуатационные нормы Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

  1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
  2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
  3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме


Опресовку начинают после внешнего осмотра системы в пределах квартиры Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

  1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
  2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
  3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

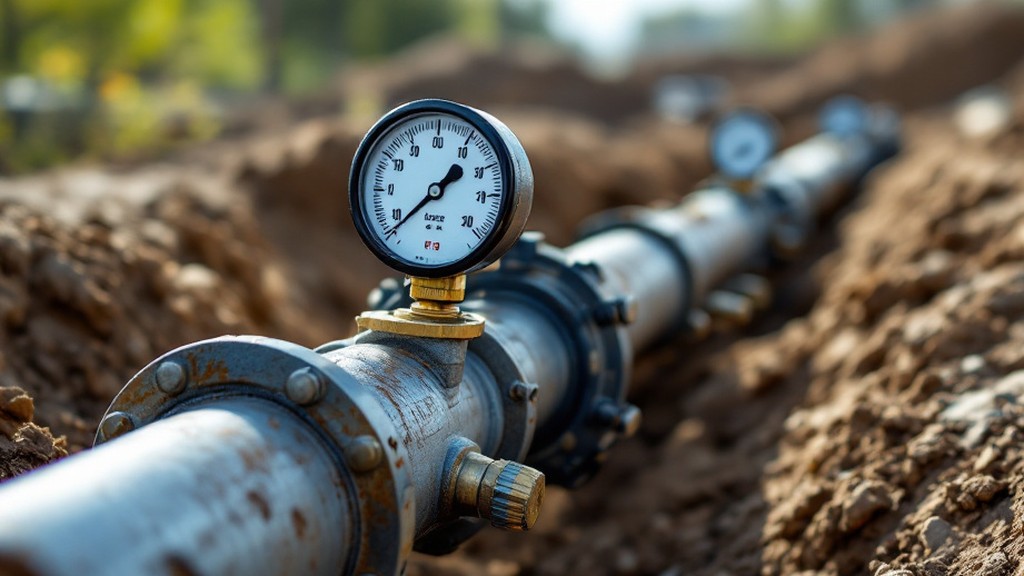

Подземный газопровод


Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

  1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
  2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
  3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
  4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
  5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления


Мановакуумметр Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

  1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
  2. Открывают кран проверяемой горелки и наполняют резервуар газом.
  3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
  4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
  5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

Подготовительные работы


Опрессовку проводят при запуске нового оборудования или после ремонта Перед контрольной опрессовкой внутреннего газопровода выполняются определенные подготовительные работы:

  • проверка схемы фактического размещения газового трубопровода и его соответствия с данными технической документации;
  • выбор места установки всех заглушек, датчиков, измерителей и компрессора;
  • сотрудники проходят дополнительный или повторный инструктаж по соблюдению ТБ и регламенту обследования.

Опрессовку газопровода и газа выполняют не только когда запускают в эксплуатацию систему в многоквартирном доме или на предприятии. Тест выполняют и при подключении нового оборудования, после ремонта и замены части труб.

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

Испытание трубопроводов

«Первая Монтажная Компания» оказывает услуги по проведению гидравлических и пневматических испытаний трубопроводов на прочность, плотность и герметичность. После окончания монтажа технологического трубопровода, всегда требуется провести испытания перед запуском в работу. Наша компания проводит испытания, как напорных, так и безнапорных трубопроводов.

Испытание технологических трубопроводов на прочность, занимает немного времени, так как выдержка на испытательном давлении не занимает обычно больше 20 минут. Испытание технологических трубопроводов на плотность и герметичность занимает больше времени, и как правило регламентируется проектом. Обычно это время составляет от получаса до нескольких часов. Неотъемлемой частью монтажа технологических трубопроводов являются гидравлические и пневматические испытания, а в случае с напорными трубопроводами эти испытания обязательны.

Перед проведением испытаний трубопровод обезжиривают и продувают газом для просушки, так же продувку производят после гидравлических испытаний трубопровода для осушения остатков воды.

Гидравлические испытания трубопроводов

Гидравлические испытания проводятся, если в монтируемом трубопроводе высокое рабочее давление (свыше 50 бар). Подъём давления в технологическом трубопроводе при гидравлических испытаниях осуществляется с помощью ручных либо электрических насосов.

Процесс осуществления гидравлических испытаний имеет несколько этапов:

  • подключение к контуру технологического трубопровода гидравлического насоса;
  • монтаж на входе и выходе контура манометров;
  • заполнение технологического трубопровода очищенной водой;
  • создание испытательного давления гидравлическим насосом;
  • выдерживание технологического трубопровода под требуемым давлением;
  • сброс давления до рабочего с последующим осмотром испытываемого участка трубопровода на предмет утечек;
  • сброс давления до нуля и слив воды из технологического трубопровода;
  • снятие оснастки (гидравлического насоса, заглушек и манометров);
  • просушка технологического трубопровода газом.

Выводы и полезные видео по теме

Подробная информация о выполнении этого типа процедуры представлена ​​здесь:

Опрессовка – необходимая мера перед запуском трубопроводной системы, а также после ее ремонта. Его необходимо выполнять в соответствии с инструкциями и предписаниями, чтобы обеспечить должный уровень безопасности и надежности трубопровода.

У вас есть что добавить или у вас есть вопросы по испытанию трубопровода под давлением? Пожалуйста, оставляйте комментарии к публикации и участвуйте в обсуждениях. Форма обратной связи находится в нижнем блоке.

Источник – https://sovet-ingenera.com/gaz/mount/opressovka-gazoprovoda.html

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
