Масляный выключатель: разновидности с применением + номенклатура

Введение

1.1. Руководство по капитальному ремонту масляного выключателя МКП-35-1000-25* является техническим документом, соблюдение требований которого обязательно для персонала, выполняющего капитальный ремонт выключателя.

* В дальнейшем для краткости — Руководство.

1.2. Руководство предусматривает применение наиболее рациональных форм организации ремонтных работ и передовых технологических приемов их выполнения.

1.3. В Руководстве приведены:

а) технические требования к объему и качеству ремонтных работ и к методам их выполнения (независимо от организационно-технического уровня ремонтных подразделений);

б) метода контроля при ремонте деталей и сборочных единиц;

в) правила приемки оборудования в ремонт и из ремонта;

г) критерии оценки качества ремонтных работ.

1.4. Руководство разработано на основе технической документации завода-изготовителя.

Особенности установки выключателя

Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.

Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.

После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:

Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
Измерение величины переходного сопротивления между контактами;

В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.

Выключатели нагрузки

Что такое выключатели нагрузки?

Выключатель нагрузки представляет собой трехполюсный коммутационный аппарат переменного тока для напряжения свыше 1 кВ, рассчитанный на отключение рабочего тока, и снабженный приводом для неавтоматического или автоматического управления.

Выключатели нагрузки не предназначены для отключения тока короткого замыкания, но их включающая способность соответствует электродинамической стойкости при коротких замыканиях. В распределительных сетях 6-10 кВ, выключателями нагрузки часто называют выключатели с отключающей способностью меньше 20 кА.

Выключатель нагрузки – высоковольтный коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены, как исключение допускается включение на холостой ход трансформаторов и линий) и выключателем (масляным,вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при к.з. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.

Привод выключателей нагрузки

Привод выключателей нагрузок может быть мускульным непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения и соленоид дистанционного отключения.

Применение

Выключатели нагрузки устанавливаются в распредустройствах и подстанциях 6-10 кВ и допускают коммутацию до нескольких МВА, в зависимости от конструкции и номинального тока.

Выключатели нагрузки применяют в присоединениях силовых трансформаторов на стороне высшего напряжения (6-10 кВ) вместо силовых выключателей, если это возможно по условиям работы электроустановки. Поскольку они не рассчитаны на отключение тока короткого замыкания, функции автоматического отключения трансформаторов в случае их повреждения возлагают на плавкие предохранители либо на выключатели, принадлежащие предшествующим звеньям системы, например на линейные выключатели, расположенные ближе к источнику энергии.

В распределительных сетях наиболее распространены конструкции выключателей нагрузки (ВНР, ВНА, ВНБ) с гасительными устройствами газогенерирующего типа.

Преимущества

Простота в изготовлении и эксплуатации;
Значительно меньшая стоимость по сравнению с другими выключателями – в несколько раз (особенно у автогазовых);
Возможность отключения и включения номинальных токов нагрузок;
Наличие дешёвой защиты от сверхтоков в виде предохранителей. обычно заполненных кварцевым песком (типа ПК, ПКТ);
Наличие видимого разрыва между контактами, что исключает установку дополнительного разъединителя (видимый разрыв необходим для безопасности работ на отходящей линии).

Как проводят испытание масляных выключателей

После проведения ремонтов и планового технического обслуживания масляных выключателей, обязательно проводятся высоковольтные испытания. Они включают в себя подачу высокого напряжения на полюса устройств.

Для масляных выключателей напряжением 6 кВ подается чаще всего 30-36 кВ испытательного напряжения с повышающего трансформатора от специальной лаборатории.

Испытательное напряжение подается в течение 5 минут на каждую фазу поочередно (или сразу на 3 фазы, если позволяет конструкция испытательной лаборатории). Если за это время изоляция выдержит это напряжение и не случится пробоя, то испытание считается успешным.

Также перед и после испытания замеряется сопротивление изоляции каждого полюса, которое должно быть больше в 1,3 раза того, что было до испытаний.

Если испытание прошло успешно, масляный выключатель вводится в эксплуатацию, если же на какой-то фазе случается пробой, то производится осмотр и, при необходимости, ремонт (поиск места пробоя, усиление или замена изоляции в этом месте).

После этого снова проводятся высоковольтные испытания до тех пор, пока все три фазы не выдержат испытательное напряжение заданное время.

Общее устройство, как работают

МВ состоит из следующих основных элементов:

Силовая контактная группа. В нее входят подвижный шток и неподвижная розетка, в которую он вставляется. Гашение дуги происходит в баке с трансформаторным маслом.
Фарфоровые изоляторы. С их помощью токоведущие части изолируются от корпуса и друг от друга.
Бак, наполненный трансформаторным маслом. За счет последнего происходит гашение электрической дуги.
Блок-контакты управления, которые соединены в одну группу.
Привод. Устанавливается ручной и автоматический, на основе катушки соленоида.
Пружины. Размыкают за счет энергии сжатия контакты масляного выключателя.

При подаче напряжения на катушку соленоида включения сердечник втягивается, запускает рычажный механизм, который, соединяет подвижные контакты (штыри) с неподвижной розеткой. Таким образом, происходит автоматическое включение масляного выключателя.

Также его можно включить и вручную. Для этого нужно приложить усилие на соленоид через специальный рычаг.

Воздействовать на рычаг нужно до того момента, пока механизм не зафиксируется специальной защелкой с характерным звуком. Работу необходимо производить в спецодежде и обуви, в электроизолирующих перчатках.

Типы выпускаемых высоковольтных воздушных выключателей

Выключатели серии ВВБ

Они выпускаются ПО «Электроаппарат», рассчитаны на работы с U от 110 до 750 кВ. Их ключевые элементы устанавливаются на колонны, сделанные из фарфоровых надёжных изоляторов. Рабочее давление, которое должен создать компрессор от 2 до 2, 6 МПа этот фактор зависит от того на какое напряжение будет эксплуатироваться аппарат.

Выключатели серии ВВБК

Они предназначены для работы в сетях с напряжением 110–500 Кв. В их системах давление сжатого воздуха не должно быть меньше 4 МПа. Для улучшения гашения дуги при таких напряжениях применяется двухсторонняя подача очищенного воздуха

Простая пневматическая система, была заменена более усовершенствованной пневмомеханической, именно это позволило значительно уменьшить время срабатывания при отключениях, что важно в таких цепях

Выключатели серии ВВГ-20

Они исключительно используются для генераторов. Они разработаны для работы с номинальным напряжением 20 кВ и номинальный ток 20 кА, а ток отключения составляет 160 кА. Давление воздуха в районе 2 МПа. При включении коммутатора сначала происходит срабатывание отделителя, а затем уже и сам дугогасящий механизм. Они предназначены только для внутренней установки.

При работе со сжатым воздухом и опасным высоким напряжением стоит быть особо осторожным, так как эти два вида энергии могут привести не только к травмам, но и к лишению жизни.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки. Устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов.

Один из них выполняется подвижным, а второй – стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течение длительного периода времени. Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки.

Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры.

Рисунок 2 – Конструкция вакуумного выключателя

Эксплуатация и техническое обслуживание

Неприхотливые в обслуживании вакуумные выключатели рекомендуется проверять не реже 1 раза в 4 года. Но периодичность может быть иная. Все зависит от конструктивного исполнения коммутационного аппарата и регламентируется в технической документации.

Обслуживание вакуумных выключателей подразумевает проверку изоляторов на наличие трещин, сколов, загрязнения и следов разрядов.

Камера полюса герметичная, вакуум сохраняется весь срок службы устройства. Поэтому полюса не ремонтируют, а заменяют целиком.

Вдобавок проводятся различные электротехнические испытания:

• Измерение сопротивления изоляции.

• Испытание повышенным напряжением.

• Проверка механических частей.

• Замер времени срабатывания.

• Осмотр состояния контактов (метод основан на измерении сопротивления постоянному току).

После всех проведенных испытаний составляется нормативный документ, свидетельствующий о работоспособности аппарата или его непригодности к дальнейшей эксплуатации.

Особенности применения и эксплуатации

Вакуумные выключатели конструктивно разрабатывались сначала как устройство, применяемое только в шкафах КРУ (комплектное распределительное устройство). В настоящее время они используются и для открытых распределительных устройств (ОРУ).

Современный высоковольтный вакуумный выключатель представляет собой быстродействующий коммутационный аппарат нового поколения, рассчитанный на более долгий срок службы, нежели его предшественники с масляной или элегазовой средой для тушения электрической дуги. Статистически процент их применения в электроустановках выше 1000 Вольт стабильно растёт. Китайские энергетики уже полностью отказались от устаревших масляников и полностью перешли на более компактные и не требующие частой профилактики вакуумные выключатели. Вакуумный выключатель довольно неприхотлив и не требует регулярной чистки контактов и смене масла, которое зачастую довольно обильно вытекает из баков. Согласно паспортным данным срок эксплуатации вакуумных выключателей составляет порядка 20 лет.

Во время эксплуатации приводной механизм может выйти со строя, а подать питание на определённый важный механизм в производственной цепочке необходимо, поэтому все выключатели должны быть оборудованы механизмом ручного взвода пружины. А также обязательным является присутствие аварийной кнопки отключения механизмов блокировки выкатывания во включенном состоянии. Это безопасность персонала, поэтому этот момент очень важен.

Эксплуатация и техническое обслуживание

• Измерение сопротивления изоляции.

• Испытание повышенным напряжением.

• Проверка механических частей.

• Замер времени срабатывания.

• Осмотр состояния контактов (метод основан на измерении сопротивления постоянному току).

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ НА ДЕФЕКТАЦИЮ И РЕМОНТ ДЕТАЛЕЙ ОБЩЕГО ПРИМЕНЕНИЯ

5.1. Резьбовые соединения и крепежные детали

5.1.1. Состояние резьбы проверить внешним осмотром, а также навинчиванием гайки (вворачиванием болта) от руки.

5.1.2. Шпильки без дефектов выворачивать не рекомендуется.

5.1.3. Детали подлежат замене при наличии следующих дефектов:

а) заусенцев, вмятин, забоин, выкрашиваний и срыва резьбы более двух ниток;

б) люфтов при навинчивании гаек (вворачивании болтов);

в) трещин и несмываемой ржавчины;

г) повреждения граней и углов на головках болтов и гаек или износа граней более 0,5 мм (от нормального размера).

5.1.4. Детали подлежат ремонту при наличии следующих дефектов:

а) незначительных повреждений по резьбе не более половины высоты резьбы;

б) незначительных повреждений общей протяженностью не более 10% длины витка. Такие дефекты устранять прогонкой резьбонарезным инструментом или в отдельных случаях опиловкой.

5.1.5. Отверстия для шплинтов в болтах и шпильках не должны быть забиты и увеличены.

5.1.6. Перед установкой резьбовые соединения смазать смазкой ЦИАТИМ-203.

5.2. Плоские шайбы, стопорные и пружинные шайбы

5.2.1. Детали подлежат замене при:

а) наличии трещин, изломов;

б) потере упругости;

в) разводе пружинной шайбы менее полуторной ее толщины.

5.2.2. Пружинные шайбы допускаются к повторному применению только в том случае, если они не потеряли своей упругости, которая характеризуется величиной развода концов шайб. Нормальный развод пружинной шайбы равен двойной ее толщине, допустимый — полуторной.

5.3.1. Пружины подлежат замене при наличии следующих дефектов:

а) надломов, трещин, засветлений, несмываемой ржавчины;

б) неравномерности шага витков пружины более 10% по всей ее длине;

в) потере упругости пружины.

5.3.2. Упругость пружин контролировать измерением усилия пружины, сжатой согласно заводской характеристике. Тарировку пружин, работающих на сжатие, можно произвести по схеме рис.8.

Рис.8. Схема тарировки пружин

Рис.8. Схема тарировки пружин:

, — предварительное и рабочее усилия; , — предварительная и рабочая длина; 1 — перемещающийся шток; 2 — испытываемая пружина; 3 — направляющая труба; 4 — динамометр

Рис.9. Шаблон для проверки правильности установки контактов камеры и схема проверки

________________ * Размер для справок.

Рис.9. Шаблон для проверки правильности установки контактов камеры и схема проверки:

2 — цилиндр камеры; 3 — контактное устройство

Источник

Особенности обслуживания и эксплуатации

В процессе эксплуатации таких коммутационных устройств на ОРУ (открытых распределительных устройствах) нужно учитывать что в шкафах приводов выключателей может скапливаться конденсат, который приводит к коррозии систем механизма, а также вторичных цепей управления и сигнализации. Для этого внутри шкафов заводом изготовителем предусмотрены нагревательные резисторы, работающие постоянно.

Все действия по включению или же отключению аппаратов возможны только, если давление газа не меньше допустимого, если пренебречь этим то появляется высокая вероятность повреждения и выхода со строя относительно дорого выключателя. Для этих целей должна быть налажена сигнализация минимального давления, а также блокировка управляющих цепей

Если же персонал заметил что давление упало, аппарат нужно вывести в ремонт и приступить к поиску причин снижения этого жизненно важного для него показателя. Естественно, что вывод его из работы должен выполняться со всеми необходимыми требованиями безопасности, предъявляемыми к данной электроустановке и изложенных в местных инструкциях. Для контроля давления должен быть обязательно исправный манометр, а после устранения утечки газа стоит дополнить его через специальное присоединение, которое расположено внутри приводного механизма

Для контроля давления должен быть обязательно исправный манометр, а после устранения утечки газа стоит дополнить его через специальное присоединение, которое расположено внутри приводного механизма.

Осмотр элегазовых выключателей выполняется ежедневно, а также один раз за две недели в ночное время суток

В сырую влажную погоду нужно обращать внимание на возникновение электрической коронации. Если величина отключаемого тока была предельно допустимая (при коротких замыканиях), то следует обеспечить качественное техническое обслуживание. Количество отключений как плановых, так и аварийных фиксируется в специально выделенных для этих нужд журналах

Количество отключений как плановых, так и аварийных фиксируется в специально выделенных для этих нужд журналах.

Несмотря на существующие недостатки, элегазовый выключатель имеет свои сильные стороны поэтому является достойной заменой не только масляных, но и воздушных выключателей высокого напряжения.

Устройство и принцип действия масляных выключателей

Все масляные выключатели конструктивно состоят из:

Силовой контактной группы. В неё входит подвижный (свеча) и неподвижный контакт (розетка), между которым и возникает дуга, гасящаяся в масле;
Изоляторы, которые обеспечивают надёжную изоляцию токопроводящих частей от корпуса, и друг от друга;
Одного или трёх баков с трансформаторным маслом;
Группы блок-контактов, выполняющих контролирующую и управляющую роль;
Приводы к масляным выключателям, собраны на довольно мощной включающей катушке, называющейся соленоидом или катушкой соленоида. Отключающая катушка выполняет роль ударного механизма, сбивающего с защёлки включенное устройство выключателя. Также привод может быть ручной;
Специальные отключающие пружины, которые размыкают силовую часть при отключении. За счёт них зависит скорость расхождения контактов.

При подаче питания на катушку соленоида включения его массивный сердечник втягивается, тем самым приводя в движение рычажный механизм, который, в свою очередь, направляет подвижные контакты, то есть свечи, в направлении розеток. Также механизм включения может быть выполнен и на ручном приводе, тогда работу соленоида должен будет выполнять человек, с помощью специального рычага, разумеется, в диэлектрических перчатках. После тока как свечи вошли в розетку на 20–25 мм, механизм масляного выключателя встаёт на защёлку. Во время работы, в ячейках где установлены высоковольтные выключатели, должны быть изготовлены блокирующие устройства, которые не позволят механически, включенный высоковольтный аппарат, выкатить из ячейки КРУ.

Масляные выключатели, установленные в ячейках должны быть оснащены системами защиты. Таким образом, он работает в автоматическом режиме. Его работа и назначение схожи с обычным низковольтным автоматическим выключателем. При подаче отключающего сигнала или нажатия на механическую кнопку происходит сбивание устройства с защёлки и за счёт пружин, электрическая цепь разрывается, и он переходит в отключенное состояние. Отключающие сигналы,которые управляют выключателем, приходят от релейной защиты и автоматики.

Плюсы вакуумного переключателя

Вакуумные переключатели имеют некоторые преимущества:

Элементарная конструкция. Агрегат не имеет дополнительных устройств, усложняющих устройство.
Надежность в использовании. Поломка такого электрооборудования практически исключена.
Быстродействующий прибор.
Высокая скорость восстановления прочности между контактами.
Для их работы не требуются масла или другие горючие вещества.

Кроме этого отмечают ряд дополнительных плюсов:

устройство не имеет больших весовых и габаритных характеристик;
бесшумность при использовании; невысокая стоимость.

К тому же производители гарантируют небольшие расходы на эксплуатацию и ремонт.

Эксплуатация масляных выключателей

Перед началом работы надо выполнить регулировку вхождения свечей (подвижных контактов) в розетки. Это производится путём раскрепления подвижного контакта и фиксирования его на нужном уровне.

Также должна быть оформлена форма протокола испытания масляного выключателя. Испытания масляных выключателей заключается в проверке его повышенным напряжением как в отключенном, так и во включенном состоянии, в проверке всех его цепей защит и сигнализаций. Это должен выполнять специально обученный персонал, чаще всего электротехническая лаборатория, соблюдая все меры безопасности.

После каждого отключения и включения высоковольтных механизмов нужно убедиться:

В наличии и качестве трансформаторного масла в соответствующих пределах, что можно определить по специальному стеклянному стержню с метками;
Контролировать крепление всех элементов привода, его шплинтов и механизмов болтового соединения;
Следить зацелостностью проходных и опорных изоляторов;
Производить чистку блок контактов по необходимости.

Конструктивные особенности

Особенности работы и применения воздушных высоковольтных выключателей

Каждый высоковольтный вакуумный выключатель обладает своими характеристиками и конструктивными особенностями, так как используется в сетях с разным напряжением и током. Также разные производители вносят свои индивидуальные коррективы в устройство и конструкцию своих изделий. Но основные элементы всё же остаются неизменными.

Основные элементы конструкции вакуумного выключателя это:

Электрическая основная высоковольтная часть разделена между фазами и содержит следующие элементы:

В свою очередь, сама дугогасящая камера является тоже очень важным хоть и не разборным элементом, зачастую в случае неисправности они не ремонтируются, а заменяются новыми.

Вот основные её части и механизмы:

Выключатель управляется местным или дистанционным способом. В аварийных режимах отключается от релейной защиты или от противоаварийной автоматики (подается питание на электромагнит отключения и токопроводящие контакты размыкаются).

На данный момент некоторые производители изготавливают высоковольтные выключатели в комплекте с релейной защитой и противоаварийной автоматикой, такое устройство называется реклоузером.

Эксплуатация и обслуживание

Масляный выключатель на рабочей подстанции большую часть времени находятся во включенном положении. Отключение производится при авариях, плановых и внештатных ремонтах.

Обслуживание устройств производится специально обученным электротехническим персоналом организации, отвечающую за работу подстанции.

Оно включает себя следующие работы:

Проверка уровня трансформаторного масла в горшках, доливка при необходимости.
Проверка затяжки болтовых соединений шин. При необходимости, расслабленные соединения обжимаются во избежание перегрева и поломки.
Чистка ветошью полюсов, горшков, шин от пыли, грязи, паутины.
Осмотр, переборка, чистка контактов.
Зачистка контактных соединений в токопроводящих частях.

Сферы применения вакуумных выключателей

В распределительных электроустановках электрических станций и подстанций.
В металлургии для питания печных трансформаторов, снабжающих оборудование для выплавки стали.
В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях.
Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей.
На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.

Принцип работы трехбакового выключателя

Трехбаковый выключатель имеет несколько иной принцип работы, что связано с его использованием в сети с высоким напряжением. Масляный выключатель, который используется в сети с напряжением выше 35 кВ, в камере гашения дуги имеет специальный механизм, создающий дутье. Используемая дугогасительная система может состоять из нескольких режимов работы. Они позволяют увеличить скорость гашения дуги во время разведения контакта.

Для того чтобы обезопасить этот процесс, передающие электричество элементы помещают в специальный резервуар с маслом, при этом для каждой фазы используется отдельный бак. Также используются различные приводы масляных выключателей, позволяющие подавать рабочую жидкость в выбранном направлении. В системе имеется специальный элемент для контроля размера дуги, который представлен шунтом. После пропадания образованной дуги подача тока прекращается окончательно.

Конструкция выключателя ВМГ-133

Выключатель ВМГ-133 (смотри рисунок ниже) установлен на стальной сварной раме. Для крепления выключателя к стене или конструкции в углах рамы имеются четыре отверстия 0 18 мм (болты 0 16 мм). К нижней связи рамы болтами диаметром 12 мм прикреплены три сдвоенных опорных изолятора, на которых подвешены цилиндры выключателя, заполненные трансформаторным маслом до верхней черты маслоуказателя.

На дне цилиндра расположены розеточные контакты, от которых имеется вывод — болтовой контакт для присоединения шин. На головке проходного изолятора цилиндра закреплен контактный угольникдля присоединения шин и гибкий связи с колодкой, надеваемой на подвижный контактный стержень. В верхнюю часть рамы пропущен вал ф 32 мм с приваренными к нему тремя двуплечими рычагами.

Вал выведен по обе стороны рамы для установки рычага. К длинным плечам рычагов через фарфоровые тяги подвешены контактные медные стержни, имеющие на нижних концах съемные наконечники. Стержни свободно входят через проходные изоляторы в цилиндры выключателя.

Устройство масляного выключателя ВМП 10 – Все об электричестве

ВМП-10

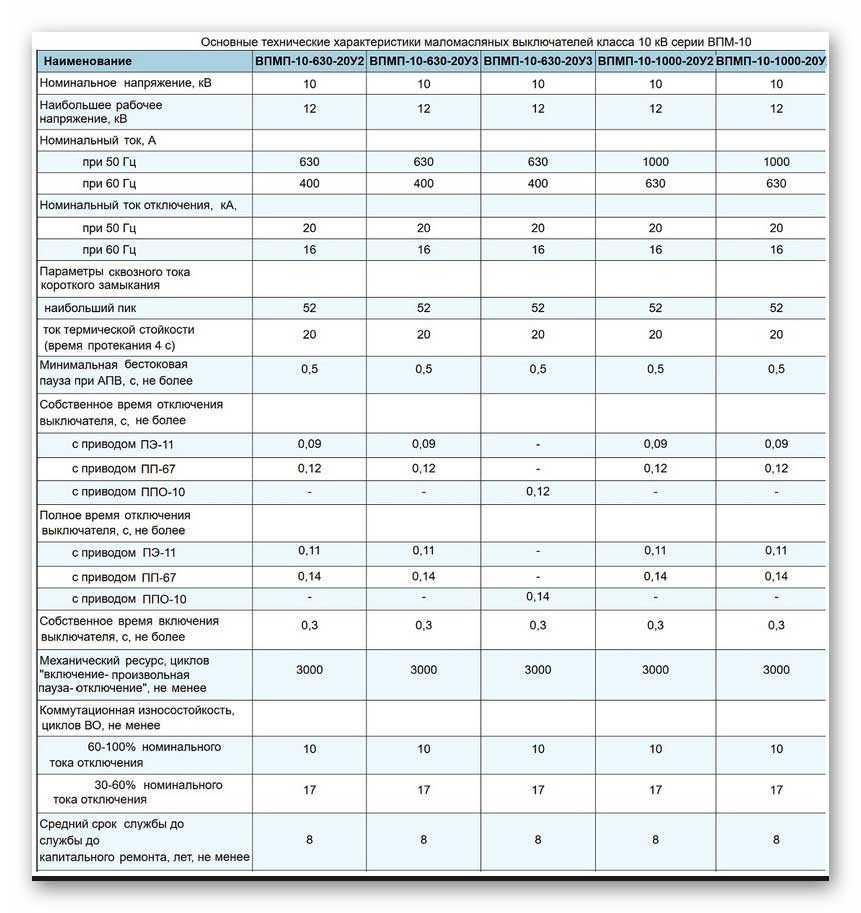

Выключатели типа ВМП-10 относятся к малообъёмным масляным выключателям. Выключатели этого типа изготавливаются на напряжение 10кВ двух типоразмеров: — для ячеек типа КСО и наборных ячеек ЗРУ – ВМП-10, ВМП-10У (У-усиленные, предназначенные для работы при частых коммутационных операциях – до 50 тыс.

операций без нагрузки) — для КРУ – ВМП-10К, ВМП-10КУ с номинальными токами 600, 1000 и 1500А и током отключения 20 кА. Интервал предельных температур «-40» – «+40» град.С. Выключатель может сочленяться с приводами: ПЭ-11, ППМ-10, ПП-67. Коммутационный ресурс — 6 отключений коротких замыканий.

Механический ресурс – 1500 операций «Вкл.-Откл.».

Технические характеристики.

Характеристики выключателя	600А	1000А	1500А
Вес масла, кг	4,5	—	—
Сопротивление токопровода, мкОм:
Всего контура	55	40	30
Участка роликов	22	16	10
Участка розетки	33	24	20
Ход подвижных контактов, мм	240-245	—	—
Вжим	60+3(-5)	—	—

В.И. Масорский Маломасляные выключатели ВМП-10. Вмп 10 расшифровка

РазноеВмп 10 расшифровка

пример: выключатель ВМП-10-630-20, ВМП-10-1000-20, ВМП-10-1600-20

В – выключатель.

М – масляный.

П – подвесное исполнение полюсов

10 – номинальное напряжение, кВ.

630; 1000, 1600 – номинальный ток, А.

20 — номинальный ток отключения, кА.

По роду установки выключатели разделяются на две группы: для обычных распределительных устройств (например, ячеек типа КСО) и для комплектных распределительных устройств (КРУ) с ячейками выкатного типа. В этом случае к обозначению типа выключателя добавляется буква «К».

Устройство выключателя ВМП-10

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель.

Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

Условия эксплуатации выключателя ВМП-10

Выключатели типа ВМП 10 изготовляют для работы в нормальных климатических условиях, в тропическом климате и усиленные — с повышенной механической стойкостью в нормальном и тропическом исполнениях.

Выключатели в тропическом исполнении имеют индекс «Т» (ВМП-10Т), усиленные — индекс «У» (ВМП-10У, ВМП-10ТУ).

Выключатели имеют различные габаритные размеры в зависимости от типа РУ, для которого они предназначены.

Принцип гашения электрической дуги

При разрыве контактов между поверхностями возникает ионизация пространства. В вакуумных выключателях применяется технология, отличная от воздушных и масляных. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное выделять заряженные частицы. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла. Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения и их место занимает пустое пространство с высокой электрической плотностью и дуга рвется. Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Однако чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Баковые выключатели, устройство, принцип работы

Баковый выключатель представляет собой один или несколько больших баков с трансформаторным маслом в которых происходит гашение дуги при отключении МВ.

Баковый выключатель конструктивно состоит из наполненных трансформаторным маслом баков, системой контактов и блока управления. Гашение дуги происходит в непосредственно в баке (баках).

Масло в баке помимо гашения дуги выполняет функцию изолирующего вещества.

Такие типы выключателей в основном используются в распределительных установках 35-220 кВ, чаще всего имеют большие габариты и устанавливаются на открытых подстанциях.

Принцип работы их такой же, как и у маломасляных: как уже было отмечено выше, формирование дуги происходит при размыкании контактов, а гашение ее происходит благодаря газомасляной смеси, при это выделяется большая температура и происходит испарение масла.

Баковые выключатели могут иметь как ручной, так и автоматический привод. Во втором случае включение осуществляется при помощи катушки соленоида.

Заключение

Элегазовые выключатели — довольно простые и эффективные приспособления, быстро и надежно размыкающие электрическую цепь. Благодаря характеристикам шестифтористой серы они эффективнее воздушных или масляных и нашли применение в энергосистемах высокого и сверхвысокого напряжения. Кроме того, газ не стареет со временем и не требует постоянного обслуживания — только пополнения при утечках, что в условиях должной эксплуатации случается редко. Современные модели обладают очень большими межревизионными сроками — вплоть до «пожизненной» гарантии на весь период службы, они взрыво- и пожаробезопасны.

Несмотря на обусловленную сложностью производства и высокими требованиями к качеству газовой смеси стоимость, набор эксплуатационных характеристик позволил ЭВ почти полностью вытеснить с рынка другие типы выключающих систем высокого и сверхвысокого напряжения. А постоянно ведущиеся в этом направлении разработки приводят к выпуску еще более надежных и компактных моделей: например, за рубежом уже массово переходят на небольшие комплектные электрораспределители с элегазовой изоляцией (КРУЭ) и ЭВ для открытых распределяющих комплексов с напряжением от 110 кВ.
