Перекидной выключатель: маркировка, виды, особенности подключения

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ

Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ. Шаг №1: проектирование

На этом этапе проводятся такие действия:

Шаг №1: проектирование. На этом этапе проводятся такие действия:

  1. Вычерчивается общая электрическая схема.
  2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
  3. Вычисляется метраж необходимых электрокабелей и их тип.
  4. Определяется место размещения переключателей с учетом удобства пользования.
  5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Типы проходных выключателей

Виды проходных выключателей

По количеству переключающих контактов различают следующие виды проходных выключателей:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Количество клавиш может много значить для функциональности каждого из перечисленных приборов, поскольку они позволяют коммутировать осветители из трех точек помещения и более.

При необходимости управления из 3-х и более мест самый оптимальный вариант – двухклавишный прибор с перекрестным управлением.

При сравнении многоклавишных выключателей с их одноклавишными аналогами важно понимать, чем одно из них может отличаться от другого. В основном отличие касается функциональности устанавливаемых в помещении устройств

Если во втором случае коммутируется только одна группа (осветитель включается и выключается), то в цепи с двухклавишным переключателем таких групп будет две. В соответствие со схемой их подсоединения можно включать первый из двух осветителей, одновременно выключая второй или наоборот.

По своей конструкции такие коммутаторы могут иметь открытое (наружное) исполнение или устанавливаться в заранее подготовленные в стене ниши. По способу управления переключатель может быть сенсорным или с ПДУ, то есть срабатывать от прикосновения или на удалении (дистанционно). Выбор конкретного типа прибора определяется предпочтениями пользователя, а также его финансовыми возможностями.

Решение других задач

Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.

Управление двумя светильниками

Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп

Обратите внимание, что понадобится приобрести двухклавишные переключатели

Управление двумя лампами

Включение и выключение света из нескольких мест

На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.

Управление из четырех мест с добавлением двух переключателей перекрестного типа

Организация включения двух светильников в независимом режиме

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Схемы подключения и принцип работы двух проходных выключателей в одной цепи

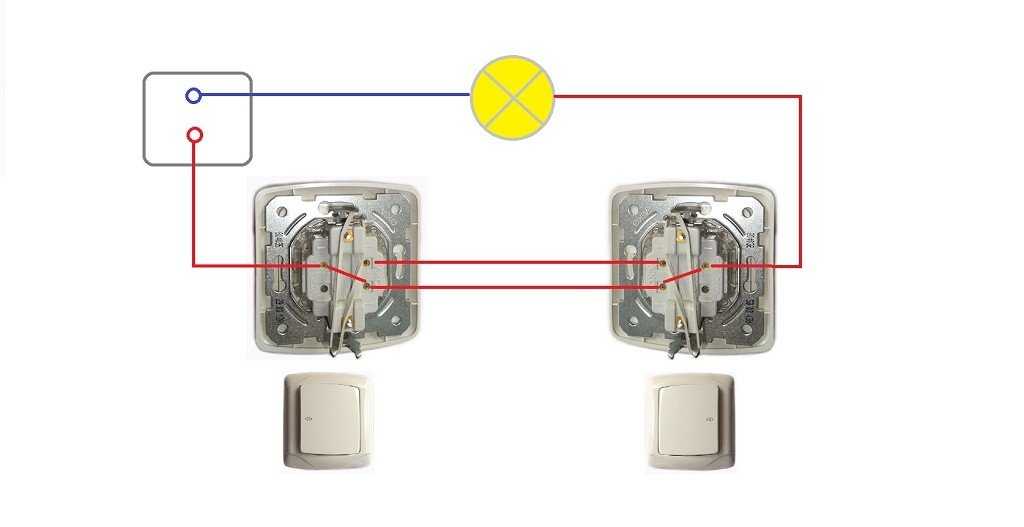

Подключить два проходных коммутатора для коммутации 1-го осветительного либо какого-то другого электроприбора или нескольких, подсоединенных последовательно, то есть объединенных в одну группу, можно только одним способом. Так что ошибиться в этом невозможно. Ниже приведена схема подключения для одной лампы.

В этой типовой схеме видно, что проходные коммутаторы подсоединяются последовательно друг за другом в разрыве цепи между потребителем электроэнергии и фазой. Причем соединены они должны быть 2-мя проводами. На следующей схеме двух выключателей на одну лампочку можно более наглядно рассмотреть работу всей цепи в целом.

На предыдущем рисунке электроприбор был включен, а на этом было произведено его отключение переключателем № 2. Очевидно, что это же самое действие можно было сделать и коммутатором № 1. И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них производим подключение лампы, к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

Управление освещением с использованием реле времени

Реле времени широко используются в схемах автоматики, в том числе для управления освещением.

Реле времени можно разделить на две большие группы:

  1. Программируемые реле времени — реле замыкает и размыкает свои контакты в соответствии с заданной программой;
  2. Таймеры — реле времени замыкает размыкает свои контакты на заданное время после приложения управляющего сигнала.

Программируемые реле времени и таймеры могут быть электронными и электромеханическими.

Программируемые реле времени могут быть с суточным (одна и та же программа повторяется каждые сутки), недельным (одна и та же программа повторяется каждую неделю) и годовым циклом (программа задаётся на год).

Базовая схема и принцип работы

Рассмотрим работу схемы управления освещением на базе программируемого реле времени, работающего по одной суточной программе.

Управление освещением при помощи реле времени. Базовая схема

Допустим, освещение должно быть включено ежедневно с 9:00 до 18:00. В реле времени устанавливаем текущее время и задаем программу, в соответствии с которой в 9:00 реле должно замкнуть свои контакты сроком на 9 часов. Ежедневно, при наступлении 9:00 реле времени KT1 замыкает свои контакты, силовая цепь оказывается замкнутой и освещение включено. Через 9 часов работа программы заканчивается и реле размыкает свои контакты — освещение отключается.

Схемы управления освещением нескольких линий при помощи реле времени

Для управления несколькими линиями по одной программе применяют реле времени в комбинации с контакторами. Контакторы включают и отключают питание, а реле времени управляет их работой.

Управление освещением при помощи реле времени и контакторов

Питание на катушки контакторов 1KM1, 2KM1, 3KM1 подаётся через трехпозиционный переключатель SA1 с нейтральным положением:

  • В положении «Ручное» питание напрямую подаётся на катушки контакторов KM и они замыкают свои пары контактов, освещение включается в соответствии с заданной программой;
  • В положении «0» цепь питания катушек контакторов разорвана и освещение отключено;
  • В положении «Автомат» питание на катушки контакторов подаётся через контакты реле времени KT1. Включением и отключением освещения управляет реле времени, замыкая и размыкая свои контакты в соответствии с заданной программой.

При необходимости, можно дополнить схему сигнальной лампой HL, включенной параллельно катушкам контакторов, которая будет информировать о включении освещения.

Управление освещением с использованием реле времени для лестничных клеток

Для экономии электроэнергии и управления освещением с нескольких мест используют реле времени из группы таймеров. Данный тип реле замыкают или размыкают свои контакты после подачи на их катушку управляющего сигнала, замыкание или размыкание контактов происходит с заданной временной задержкой.

Основное применение данный тип реле времени нашёл в схемах управления двигателями и схемах АВР (автоматического ввода резерва), но для управления освещением также используется. Например, для управления освещением лестничных клеток.

Рассмотрим применение и работу реле времени для решения данной задачи:

  1. В начальный момент времени контакты реле KT1 разомкнуты, освещение отключено. Кнопки SB1, SB2… установлены на каждом этаже лестничной клетки и подключены параллельно к управляющим контактам реле времени KT1.
  2. При нажатии любую из кнопок SB, на катушку реле времени KT1 поступает управляющий сигнал, оно замыкает свои контакты, освещение включается, а реле времени начинает отсчет.
  3. По прошествии заданного времени реле KT1 размыкает свои контакты и освещение отключается.
  4. Если при замкнутых контактах реле (т.е. до истечения заданного времени) поступает новый управляющий сигнал, то отсчет времени начинается заново.

Управление освещением лестничных клеток с использованием реле времени

Таким образом, человек, заходя на лестничную клетку, нажимает кнопочный выключатель SB и включает освещение. На следующем этаже опять нажимает кнопку и т.д. Через заданное время освещение на лестничной клетке отключается. Настройка задержки отключения выбирается таким образом, чтобы человек достаточно времени, чтобы дойти от одного кнопочного выключателя до другого.

Данную схему можно также использовать для управления освещением в коридорах. Она позволяет организовать включение освещения с нескольких мест (как при использовании импульсного реле) и при этом ещё сэкономить электроэнергию.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

В чём разница?

Функциональная разница между обычным выключателем освещения и выключателем проходным в возможностях управления освещением. Простой выключатель, после нажатия клавиши (или клавиш) размыкает или замыкает фазную цепь, идущую на прибор освещения. Проходной выключатель, не только размыкает (или замыкает) фазную цепь, но и одновременно замыкает (или размыкает) вторую фазную цепь, подключая к работе второй проходной выключатель цепи

Важно понимать терминологию. Проходной выключатель часто называют переключателем

Он имеет три контакта и используется для управления освещением с двух мест, а так же с трех мест занимая крайние положения 1 и 3.

Так же существуют проходные переключатели (перекрестные переключатели или двойные проходные выключатели), которые имеют шесть контактов и используются для управления освещением с трех мест на месте 2, между положениями 1 и 3 для переключателей.

Конструктивная разница между простым выключателем и проходным выключателем (переключателем) в количестве контактов для подключения. В простом одноклавишном выключателе их два. В простом двухклавишном выключателе их по конструкции четыре, но два из них замкнуты. В проходном выключателе их должно быть три, но клавиша одна.

схемы клавишных выключателей

Как видим, по теории, конструктивно двухклавишный выключатель наиболее близок к проходному выключателю. Там и там работают три контакта, и это нам поможет из выключателя сделать переключатель.

Схемы подключения

Управление освещением из двух, трех и более мест может быть реализовано по схеме, использующей проходной выключатель, подключение которого является достаточно несложной задачей.

Для того чтобы обеспечить управление освещением из двух мест, необходимо использовать схему коммутации, в состав которой входят два таких изделия. Изменение положения контактов любого из них приводит к включению или отключению напряжения на осветительном приборе. Реализовать эту схему можно, используя следующее соединение элементов электрической цепи.

Как видно из рисунка, схема подключения проходных выключателей имеет некоторые отличия от аналогичной схемы для обычных коммутационных устройств. Больше всего она напоминает подключение обычного двойного выключателя, однако имеется принципиальное отличие, состоящее в том, что в любом положении замыкающих контактов одна из двух коммутируемых цепей является замкнутой. Таким образом, два выключателя составляют единую систему управления освещением.

Такое техническое решение позволяет подать напряжение на вход потребителя электрической энергии при помощи изменения положения контактов любого двух коммутационных устройств.

Проходной выключатель, схема которого представлена на рисунке, позволяет управлять освещением из двух мест. На практике часто возникают ситуации, требующие применения более сложных устройств, обеспечивающих возможность управления работой электрической сети из трех и более мест.

Для реализации различных схем управления потребителями электроэнергии могут быть использованы двойные или тройные, а также перекрестные выключатели.

Графические символы электроаппаратуры

Для обозначения образцов аппаратуры электрических цепей используются следующие типовые символы (таблица 1).

К перечню изделий, представленных в этой таблице в виде символов, можно отнести:

  • коробки распределительные (ответвительные), устанавливаемые в помещениях для оформления отводов к розеткам и осветительным приборам;
  • коробки вводные и проходные;
  • щитки освещения (групповые и магистральные);
  • шкафы и щиты самого различного функционального назначения.

Для обозначения вводных и линейных или распределительных автоматов, а также стандартных приборов учета расхода энергии (электросчетчиков) используются следующие символы:

В заключительной части обзора отметим, что после ознакомления со всеми рассмотренными выше обозначениями каждый пользователь без труда сможет разобраться с имеющейся в его квартире электропроводкой.

Последовательность работ

А теперь начинаем проводить работы по переделке обычного выключателя в проходной. Для этого вам нужно выполнить такие манипуляции:

  1. Сначала ослабляете зажимы для подключения подходящего кабеля. Обязательно распорки подрозетника необходимо ослабить. Это необходимо для того, чтобы спокойно демонтировать выключатель из отверстия в стене.
  2. Как вы понимаете, при этом обязательно необходимо отключать полностью электричество в доме. Определите с помощью щупа перед отключением электроэнергии, на каком проводе находится фаза. Обязательно сделайте метки на проводе. В этом случае вы максимально облегчите монтаж устройства.
  3. Снимите выключатель и переверните его внутренней частью вверх. После этого разогните зажимы на корпусе и извлеките всю электрическую часть конструкции. Используя простую отвертку, вы это сделаете за пару минуту.
  4. Затем при помощи плоской толстой отвертки необходимо вынуть пружинки, которые находятся внутри корпуса. Использовать тонкую отвертку не рекомендуется, так как вряд ли получится извлечь пружины. Будьте аккуратны, старайтесь не торопиться, чтобы не погнуть и не сломать элементы конструкции.
  5. С помощью плоской отвертки необходимо на торцах снятой части выключателя поддеть два зубца.

https://youtube.com/watch?v=5dRmDsrAR3U

Управление светом из нескольких мест: перекрестный переключатель

Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным (двойным проходным) переключателем:

Схема с перекрестным переключателем для включения освещения с трёх мест

Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест.

На практике перекрестные переключатели используются очень редко.

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Важно! При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Проходной выключатель: схема подключения из трех и более мест

Если возникает необходимость в управлении осветительными приборами с разных мест, тогда следует реализовать схему подключения проходного выключателя на 3 точки. Это актуально для многоэтажных домов, больших залов, длинных коридоров с несколькими выходами. Для этого понадобится помимо двух обычных проходных выключателей перекрестный переключатель. В таком коммутирующем устройстве располагаются не три, а четыре контакта: одна пара входных и два выходных, которые одновременно переключаются. Для этого следует использовать четырехжильный кабель.

Схема подключения трех проходных выключателей

В схеме подключения проходных выключателей с 3х мест на первой и последней точке используются обычные переключатели, между которыми устанавливается перекрестный выключатель.

Схема подключения проходных выключателей с трех мест будет выглядеть следующим образом:

  • на лампу выводится «ноль» и заземление;
  • подключение фазы к входу первого проходного выключателя;
  • при помощи проводов выполняется соединение выходных контактов первого выключателя с входной парой клемм перекрестного переключателя;
  • соединение выходных проводов перекрестного выключателя с парой клемм на выходе из второго проходного выключателя;
  • провод от второго переключателя подается на светильник;
  • второй провод, который идет от светильника, приходит в распределительную коробку на «ноль».

Статья по теме:

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

Процедура подключения проходного выключателя мало чем отличатся от подключения обычного выключателя

https://youtube.com/watch?v=8AMp4A6UGFk
