Как установить выключатель света: правила монтажа и подключения

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

Иллюстрация	Описание действия
	Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
	Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
	Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
	Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
	Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

Иллюстрация	Описание действия
	Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
	Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.

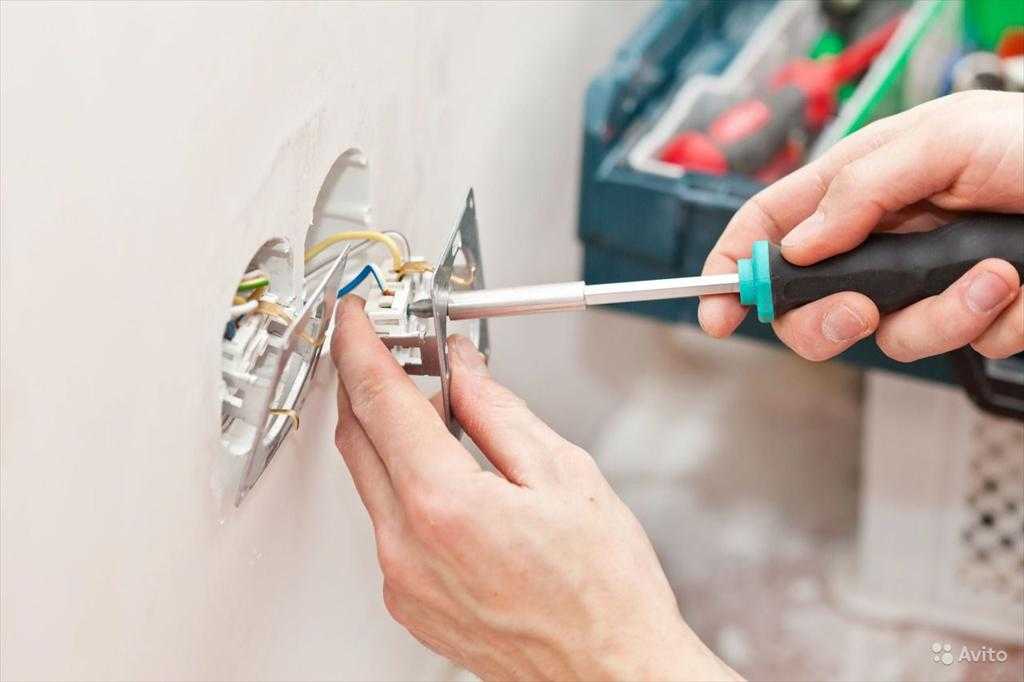

	Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
	К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
	Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

Иллюстрация	Описание действия
	Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
	Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
	Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
	Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
	Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

Подключение светильника и выключателя

Отвечая на вопрос как правильно подключить выключатель и светильник, необходимо подчеркнуть, что последовательная сборка схемы светильника с розеткой, любым выключателем происходит с обязательным соблюдением ряда условий.

Схема подключения светильника и выключателя.

Подключение даже самого простого прибора должно выполняться лишь при разрыве фазы. При выключении цепь автоматически размыкается и, как следствие, к лампе прекращается подача напряжения. Используя распределительную коробку без дополнительных подключений происходит соединение светильника с проводом, который носит название нулевого. Фаза, проходя через установленный электрический прибор предоставляет возможность управления лампой, осуществления обслуживания, последующего ремонта светильника в случае необходимости.

От автомата идет первоначальный фазный провод. Его нужно соединить с аналогичным проводом, направленным к выключателю. Другая фаза должна быть быстро соединена проводом питающего типа, который также далее подключается к лампе.

Далее визуально осматривается схема соединения лампочки с двумя светильниками / одним и на этом этапе вы должны убедиться в том, что все надежно и главное последовательно соединено. В итоге, все скрутки должны быть уплотнены при помощи любых плоскогубцев, дополнительных трубок, зафиксированы простой изолентой. Все кабели, которые использовались для установки и подключения понадобятся уже в дальнейшей работе и поэтому складываются в коробке максимально аккуратно.

Как итог, все рабочие жилы любой лампы будут соединенными через приобретенный выключатель с проводкой в помещении.

Так легко решается проблема того, как подключить два к одному выключателю, если у него лишь одна клавиша. При этом действие данной схемы распространяется в том числе на подключение двухклавишного выключатель на два светильника.

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Как подключить бра с выключателем-шнурком

Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.

Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.

Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.

Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.

Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.

Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.

В каком случае нужен одноклавишный выключатель?

Одноклавишники применяют в следующих случаях:

при включении 1 источника света – люстры, например,
в небольших помещениях, где нет необходимости раздельного включения светильников,
включении подсветки, например, светодиодной ленты.

Это простейший вариант организации электросхемы включения света. Одноклавишный выключатель — всегда самый дешевый вариант. Практически любое помещение можно включать с его помощью. С другой стороны, если периодически не требуется включать сразу всё, то освещение разбивают на группы и используют несколько одноклавишников или один двухклавишный.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

(0 голосов, среднее: 0 из 5)

Как подключить выключатель с двумя клавишами: схема, видео, советы
При проведении в доме после ремонта новой проводки очень часто возникает вопрос, как подключается выключатель с двумя клавишами для того, чтобы…
Как подключить выключатель — ответят мастера
Для того, чтобы знать, как правильно подключить выключатель, не нужно быть электриком. Все это вполне можно сделать собственноручно, имея минимум…
Розетки и выключатели в квартире: устройство, замена, перенос, схемы подключения
Установка розеток своими руками – одна из самых частых домашних работ. Казалось бы, ничего сложного. Но вспомним законы Мэрфи, выведенные отнюдь не…

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Как подключить одноклавишный переключатель на две лампочки

Новый кабель в коробке

Техника безопасности

Особое внимание при работе с электричеством стоит уделять технике безопасности. При ее рассмотрении можно отметить следующие нюансы:

При ее рассмотрении можно отметить следующие нюансы:

Все работы выполняются только с обесточиванием цепи. Не стоит надеяться на свою аккуратность и внимательность.
После обесточивания цепи нужно убедиться в том, что никто не включит ее случайно. Для этого, можно закрыть щиток на ключ, поставить человека, который будет стоять около него.
Несмотря на то, что автомат был выключен, стоит проверить отсутствие тока в цепи. Он может быть по причине того, что автомат неисправен, или что при создании цепи были ответвления, которые прошли не через автомат. Это часто встречается в старых домах.
Несмотря на обесточивание цепи, контактировать с подключенным проводником к цепи питания можно только при помощи отвертки.
Работа может выполняться только при условии нормальной влажности в помещении.
Кабель не может быть проложен в сырых стенах.

Выполнить вышеприведенную работу можно самостоятельно в течение одного или нескольких часов. При выполнении работы, не стоит спешить, так как можно допустить ошибки

Особое внимание нужно уделять соединениям кабеля и стремиться сделать их как можно меньше. Это связано с тем, что именно места соединения считают главной уязвимостью цепи

Схемы подключения двух лампочек

Существует подключения двух и более светильников:

к одноклавишному выключателю;
к двухклавишному выключателю;
к проходному переключателю.

Принципы установки схожи, но и есть свои особенности.

Одноклавишный выключатель

Для подключения двух и более ламп к выключателю, контакты присоединяем к фазе и нулю. Используем параллельное подключение. От распределительной коробки по порядку идет нулевая линия. Фазу соединяют ко вторым контактам

Важно хорошо закрепить провода клеммным колодком, с помощью винтов или пружиной (тип WAGO), где зажимается провод

Подключение двух и более светильник к одному выключателю. На каждом есть надпись максимальной нагрузки. Эту нагрузку и учитывают при расчете мощности.

Двухклавишный выключатель

Присоединение похоже на одноклавишное соединение

Перед началом работы важно найти контакты. Их схему можно посмотреть на обратной стороне выключателя

В двухклавишном приборе имеются: общий и два отдельных контакта. Провод фазы вводит из розетки или распределительной коробки. Два вывода регулируют светильники. При присоединении ввод находится внизу, выводы — вверху.

Таким же способом присоединяется выключатель с тремя клавишами. Только добавляется дополнительная клемма и еще дополнительный вывод.

Проходные переключатели

Чтобы подключить проходной переключатель:

Для начала снимаем клавишу и рамку.
Без рамки видим три клеммы.
Выбираем общую клемму по схеме (сзади розетки). Если схема не понятна, тогда проверяем индикаторной отверткой или тестером.
На общую клемму подключаем фазу с кабелем питания. На остальные — два оставшихся провода.
Выключатель собираем и закрепляем в подрозетник.
Со вторым выключателем делаем так же.

Итак, можно выбрать любой способ подключения, в зависимости от помещения и выбора светильников.
