Принудительная вытяжка для дымохода

Каминная вытяжка

Каминная вентиляция – это вытяжка купольного типа. Свое название она получила за сходство с элементом воздуховода классического камина. Сегодня каминные вытяжки приобрели особую популярность, ведь с их помощью можно не только очистить воздух от продуктов горения и запахов еды, но и создать уютный интерьер кухни. Приборы данного типа бывают угловыми, пристенными, островными и наклонными. Богатый выбор данных конструкций позволяет размещать их в кухнях с любыми дизайнерскими линиями от классики до модерна и хай-тек стиля. Купольные конструкции имеют массу преимуществ и прекрасно справляются с поставленными задачами очистки воздуха.

Преимущества купольной вентиляции

Купольные вытяжки являются классическим вариантом кухонной вентиляции. Своей популярности они обязаны неоспоримым преимуществам перед другими приборами, а именно:

  • Универсальный дизайн. Купола не нужно маскировать или встраивать в мебель, они прекрасно вписываются в любой интерьер, дополняя его изысканностью и уютом.
  • Высокая производительность. Каминные вытяжки для кухни относятся к классу проточных вентиляционных систем, они обладают высокой мощностью и производительностью.
  • Простота установки. Монтаж купольной втяжки не требует наличия особых знаний и навыков. Следуя инструкции установить ее можно своими руками.
  • Доступная цена. Большое разнообразие моделей позволяет выбрать купол в любой ценовой категории, что делает ее доступной практически для всех групп потребителей.

Виды усилителей

Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.

Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.

Ротационные турбины дымовой тяги

Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.

Самые популярные марки: Турбомакс, Турбовент и Rotowent. Продукция Турбовента не подходит для установки на каналах для отвода дымовых газов из печей.

Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.

Флюгеры дымоходные

Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.

Дымник-флюгер Duck and Dog –видеообзор

Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.

Дымососы дымохода

Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.

Колпаки и зонты ­– это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.

Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.

Изготовление устройств для усиления тяги

Принцип работы стабилизатора

Если сила тяги в системе начинает превышать свои оптимальные значения, то в регуляторе открывается клапан, который понижает давление и термическую силу подъема благодаря воздуху, поступающему из помещения и смешивающемуся с дымовыми газами. Клапан будет оставаться открытым до тех пор, пока температура не спадет и не достигнет оптимальной отметки. Далее, клапан автоматически закроется, дымоходная система продолжит свое исправное функционирование.

Подобный способ поддержания тяги в норме отличается простотой и эффективностью. Топливо в печи или котле будет сжигаться равномерно, а расходоваться экономно.

Монтаж стабилизатора тяги дымовой трубы дает следующие преимущества:

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

  1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
  2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
  3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
  4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Варианты размещения: где установить стабилизатор тяги дымохода?

Компенсатор интенсивности воздушных потоков в трубе дымоотведения монтируют там же, где расположен отопительный прибор, или же в соседнем помещении, где проходит отвод от теплогенератора до системы дымоотвода.

Практикуются следующие способы размещения регулятора:

  • прибор внедряют в конструкцию на 500 мм выше точки соединения теплогенератора с вытяжной трубой,
  • приспособление устанавливают на уровне стыковки котла с дымовым каналом, выдерживая расстояние не менее 400 мм от поверхности пола.

Отдельная категория стабилизаторов представляет собой отрезок трубы с расширением в форме грибка, модель устанавливается на выхлопе вытяжного канала. В конструкции предусмотрен открытый участок под «шляпкой» для притока наружного воздуха. При изменении температуры исходящих потоков срабатывает датчик, который установлен под колпаком, в результате отопительное устройство автоматически отключается. Как это работает:

  • при ухудшении тяги или обратного эффекта в вытяжной системе происходит накопление выработанных газов под грибком,
  • под воздействием тепловых нагрузок датчик нагревается,
  • изменение температуры датчика вызывает прекращение подачи топлива в горелку и теплогенератор отключается.

Монтаж регулятора-грибка выполняется посредством саморезов и гаек. Для этого предварительно высверливают отверстия на выделенном участке верхушки трубы дымоотвода.

Изготовление стабилизатора тяги дымохода своими руками

Изготовление дефлектора

Самый простой вариант дефлектора типа прибора Вольперта-Григоровича довольно просто сделать своими руками.

Требуемые инструменты и материалы

  1. Маркер или фломастер.
  2. Правило.
  3. Ножницы утюг.
  4. Молоток.
  5. Деревянный брус для подставки.
  6. Клепальное устройство.
  7. Сверла, сверла по металлу (или — саморезы).
  8. Оцинкованный железный лист толщиной 0,3-0,5 мм (подойдет алюминиевая фольга или тонкая нержавеющая сталь).
  9. Доступны металлические детали: уголок, шпильки, толстая проволока и т.п.

Расчёт размеров и схема

Поскольку от качества работы дефлектора зависит точность изготовления, разработка правильной конструкции является важнейшим этапом всего процесса. Размеры были проверены учеными в аэродинамической трубе и должны соблюдаться. Пусковой параметр — диаметр дымоходного канала D.

Размеры всех частей дефлектора задаются пропорционально его диаметру

Таблица: размеры деталей дефлектора относительно его диаметра

Показатель Коэффициент дляотношение к диаметру
Нижний диаметр диффузора 2
Верхний диаметр диффузора 1.5
Высота диффузора 1.5
Вставьте трубку внутрь диффузора 0,15
высота конуса 0,25
высота зонта 0,25
инвертировать высоту конуса 0,25
Расстояние между зонтом и диффузором 0,25

Инструкция по изготовлению дефлектора своими руками

  1. Набросанные детали переносим на картон и делаем макет из картона. Проверяем соответствие деталей между собой.

    Перед тем, как вырезать детали дефлектора из металла, точность их размеров проверяется по картонному шаблону

  2. Давайте снова откроем макет. Обрисовываем эту картонную модель, уложенную на оцинкованный лист маркером.
  3. Все детали вырезаем ножницами на утюжке.

    Стальной или алюминиевый лист по знакам аккуратно разрезается ножницами по металлу

  4. Закатываем обертку и просверливаем по краям дырочки.
  5. Крепим кожух заклепками (или не сверлим и прикручиваем, а используем саморезы со сверлом).
  6. Аналогично скрепляем по очереди нижнюю и верхнюю пластины конуса.

    Готовые детали можно скрепить между собой заклепками, болтами или саморезами с перфорацией

  7. Верхняя пластина больше, поэтому мы прорезаем 6 футов по краю, чтобы прикрепить ее к нижней пластине.
  8. К нижней пластине прикрепляем шпильки для соединения с кожухом.
  9. С ними прикрепляем зонт к обертке.

    Готовый дефлектор крепится к головке трубы заклепками или болтами

  10. Чтобы укрепить готовый дефлектор на дымоходе, лучше отделить верх трубы и соединить с дефлектором заземления. Сила этой связи чрезвычайно важна. Ветровая нагрузка на большой высоте будет значительной и может мешать работе.

Дефлектор может получиться не очень красиво, но вы сразу почувствуете его полезность: тяга увеличится на четверть, крыша будет защищена от искр. Труба с ним может быть ниже полутора-двух метров.

Правила использования

Перед тем как использовать данный прибор, рекомендуется ознакомиться и в дальнейшем учитывать следующие основные требования и правила:

  1. Нельзя включать дымосос в том случае, если на поверхности прибора присутствуют следы образовавшегося конденсата или случайно попавшей воды;
  2. Если вам необходимо провести осмотр или ремонт данного элемента, наденьте специальную одежду, а в работе применяйте только профессиональный инструмент;
  3. Помните, что дымосос работает посредством электричества и любые действия, производимые над ним, должны проводиться обдуманно;
  4. Розетка обязательно должна оснащаться нулевым проводом;
  5. Не перегружайте вентилятор и позволяете ему работать без перегрева и укладываясь в заявленную производителем норму.


Схема подключения и монтаж конструкции

Принцип работы камина и вытяжки

Стабилизатор дымохода своими руками

Так как компенсатор утечки тепла в дымоходе имеет простую конструкцию, большинство домашних мастеров предпочитают изготовить прибор своими руками.

Чертежи

Этапы работы начинаются с подготовки чертежа конструкции. Схему с изображением прибора и деталировкой стоит выполнить в натуральную величину. В этом случае не понадобиться перерасчет параметров, достаточно при помощи маркера перенести контуры на лист нержавейки.

Инструменты, материалы и приспособления

Необходимо подготовить:

  • стальной лист толщиной 0,8-1 мм;
  • прут из стали сечением 8-10 мм для оси;
  • крепежные детали – метизы и хомуты;
  • электроинструменты – болгарку, сварочный аппарат, дрель;
  • молоток, маркер, пассатижи и ножницы по металлу.

Также следует позаботиться о наличии защитных очков и перчаток.

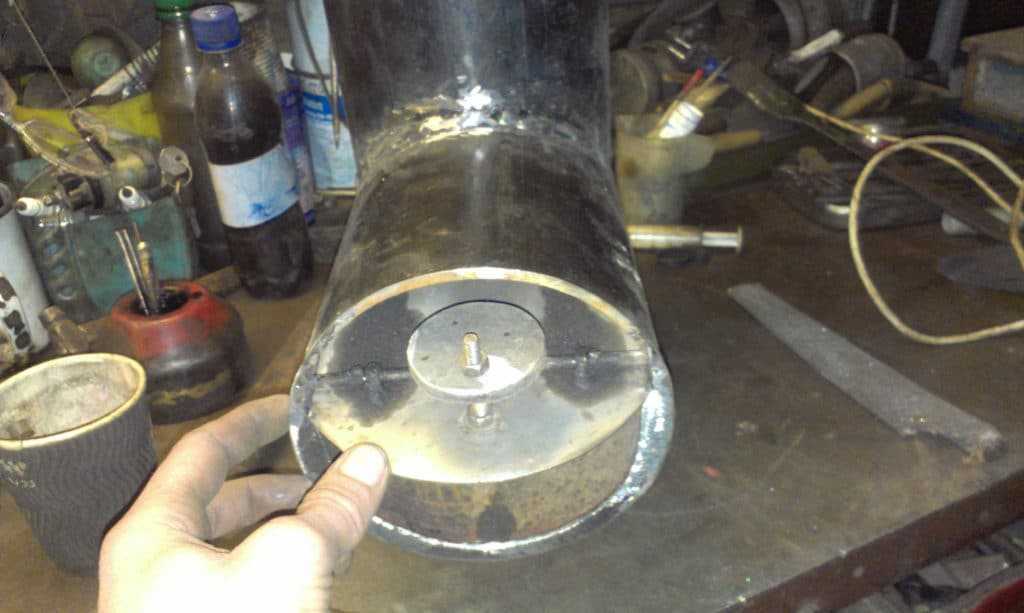

Изготовление стабилизатора

Процесс предусматривает следующие этапы:

  1. Выкройку деталей переводят на металлическую основу, вырезают заготовки при помощи ножниц по металлу.
  2. Изготавливают трубу при помощи сварки. Параметры конструкции: длина – 28-30 см, d115 мм, нахлест стыка – не более 1 см.
  3. Сварные швы зачищают с обеих сторон, выполняют вырез для заслонки на глубину 15% сечения вытяжной конструкции, устанавливают на поворотную ось и фиксируют. Выступающая часть стержня оснащается рукояткой для удобства управления клапаном.

С торцов трубы с отступом 25-30 мм от края выполняют бортики для встраивания в вытяжную систему.

Технология установки трубы на крыше

Прежде чем сооружать вывод вентиляционной трубы, необходимо завершить монтаж внутренних инженерных коммуникаций и закрепления воздуховодов. Перечень необходимых инструментов зависит от вида материала кровли и может включать зубило, ножницы по металлу, дрель и электролобзик. Кроме того, понадобится строительный уровень для контроля правильного расположения вентиляционной трубы и маркер для разметки.

Этапы монтажа узла прохода

Вывод трубы на крышу через перекрытия удобнее выполнять с помощью готовой конструкции узла прохода, который устанавливают следующим образом:

  • определяют место установки проходного элемента на крыше, учитывая особенности ее конструкции и требования СНиП;
  • намечают контуры, где будет располагаться труба для вентиляции, и вырезают в кровле отверстие нужного диаметра, выбирая инструмент и способ в зависимости от используемого материала;
  • таким же образом делают отверстия в гидроизоляции и утеплителе;
  • размечают по шаблону положение проходного узла и просверливают ряд отверстий для крепления саморезов;
  • очищают поверхность кровли от пыли, грязи и влаги;
  • наносят на нижнюю поверхность уплотнительной прокладки слой герметика и располагают ее на предназначенном месте;
  • на прокладку устанавливают проходной элемент и фиксируют его с помощью саморезов;
  • вентиляционную трубу вставляют в узел прохода, затем проверяют вертикальность ее расположения и закрепляют шурупами.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

После монтажа вентиляционной трубы на крыше следует проверить плотность прилегания основания проходного элемента: он должен быть прижат к кровле таким образом, чтобы произошло устранение излишков герметика из-под прокладки конструкции. Кроме того, со стороны чердака следует провести герметизацию выхода воздуховода на крышу.

Дополнительные устройства

Для защиты воздуховодов от попадания мусора и атмосферной влаги используют колпак на вентиляционную трубу, который предотвращает ее засорение и увеличивает срок службы. Обычно он состоит из следующих частей:

  • крышки в виде зонта, защищающего от осадков;
  • капельника, используемого для отведения воды, стекающей с верхушки.

Колпак на вентиляционную трубу

Кроме вентиляционной трубы, на крыше могут устанавливаться аэраторы, которые обеспечивают циркуляцию воздуха между слоем теплоизоляции и внешним покрытием кровли. Они необходимы, если длина ската превышает 3 м и естественной тяги недостаточно. Для эффективного функционирования аэраторов следует предусмотреть возможность притока воздуха и правильный монтаж контробрешетки на всей площади ската кровли.

Аэратор кровельный

При правильном выборе месторасположения вывода вентиляционной трубы на крыше, соблюдении технологии его установки и использовании дополнительных приспособлений достаточно просто обеспечить оптимальное движение воздушных масс в системе и создать комфортный микроклимат в помещении.

Особенности использования дымососов

При выборе тягового дымоотсоса нужно произвести расчет сечения отводящей трубы и мощности вытяжной установки. В отличие от нагнетательных установок они являются более универсальными и производительными, позволяют закладывать дрова во время работы котла, не допускают попадания продуктов горения в помещение.

Использование дымососов для пеллетных горелок или котлах, работающих на опиле, торфе, является единственным возможным способом организовать отопительный процесс. В обычных условиях горят они плохо.

Преимущества использования вытяжки в дымоходе:

Недостатков у них практически нет. Если не было допущено ошибок при монтаже, то срок службы дымососа в дымоходе сравним со временем эксплуатации самого котла. При этом должно проводиться регулярное обслуживание.

Хорошая тяга – результат правильного расчета и монтажа дымохода!

На вопрос, какой дымоход лучше для угольного котла, а какой — для дизельного и т.д., правильный ответ всегда будет разным. Потому что сделанный для дровяной печи дымоход может быть совершенно непригодным для газового котла, например. И причин у этого может быть несколько. При этом выкладывать новый капитальный дымоход взамен малоэффективного мало кто в состоянии. Вот почему имеющиеся дымоходные трубы приходится тем или иным способом усовершенствовать. Зачастую усовершенствование подразумевает монтаж дымососа для нового бытового котла.

Повсеместно дымоход для твердотопливного котла делают капитальным кирпичным. Если у него достаточные высота и сечение, то в нем всегда отличная тяга и никаких усилителей движения воздуха не требуется. Но бывают и исключения. Например, кирпичный дымоход для стационарного твердотопливного котла невозможно вывести на нужную высоту. Как правило, дымоход для твердотопливного котла элементарно делается своими руками, но не всегда он отлично справляется со своей функцией. И частенько случается, что дополнительную тягу нужно обеспечивать, используя дымососы для бытовых твердотопливных котлов, покупные или изготовленные своими руками.

Из чего и как выложить дымоход, чтобы он эффективно справлялся с удалением дыма, это тема отдельной большой статьи, и сейчас мы ее затрагивать не будем. Основательный кирпичный дымоход хороший для котла на твердом топливе или печи, но без дополнительных вставок его нельзя использовать для современных котлов на других видах топлива. К примеру, дымосос для котла может понадобиться, если установка дымохода была произведена неправильно с самого начала.

Как правильно делать подключение в дымоход для обычного котла на твердом топливе? Об этом знают высококлассные специалисты, но и они ошибаются, не заметив вовремя какой-то местной мелочи. Хороший же дымосос для твердотопливного котла или любого другого способен устранить все погрешности проектирования и строительства котлов и дымоходов. Особенно, если дымоход для котла не кирпичный, а металлический.

Это целая наука — устройство дымохода для твердотопливного котла. Что уже говорить про более сложные варианты отопительных приборов. Поэтому сплошь и рядом встречаются погрешности, даже просто кладка кирпича редко бывает идеальной. Соблюдение же всех технических нормативов по аэродинамике — задача та еще! А как сделать дымоход, если к нему будет производиться подключение котла из кирпича? Достаточно ли эффективным получится свой дымоход для твердотопливного котла? На подобные вопросы часто невозможно ответить заранее.

Особенности дымоходных конструкций

Так как дым имеет высокую температуру и постоянно влияет на конструкцию, вентилятор для дымохода делается термоустойчивым. Материал способен выдержать температурные показатели до 250 градусов. Этого вполне достаточно, чтобы прослужить много лет верой и правдой. Обычно изделия созданы из литого алюминия с особым покрытием. Двигатель имеет пожизненную подшипниковую смазку и тоже сделан термоустойчивым.

Что касается видов вентиляторов, то все сводится к отличиям по своей форме и мощности. Ведь дымоходы бывают разные, соответственно нужно выбрать такое устройство, которое бы поместилось внутри и имело форму дымохода. Это и есть особенности выбора изделий для дымохода. Обычно конструкция делается квадратной или круглой формы.

Изготовление дефлектора своими руками


Размеры дефлекторов разные трубы дымохода

Стенки верхнего цилиндра принимают давление ветра и направляют воздух в обход, подсос дыма получается за счет скольжения по внутренней поверхности отдельных струй. Дефлектор нельзя отнести к группе вентиляторов, т. к. устройство отличается простой формой и не имеет работающих механизмов.

На картоне рисуются контуры деталей, которые были просчитаны и нанесены на чертеже, и вырезаются. С помощью лекал переносят детали на металл с добавлением 1,5 – 2 см по краям линий для удобства сборки. Конструктивные элементы получаются в развернутом виде после вырезания ножницами по металлу.

Ножовкой нарезают полосы из металла или уголки для соединения частей в готовое изделие. Подготовленные детали сгибают и сворачивают в соответствии с чертежом. При сборке элементы накладываются друг на друга и соединяются заклепками.

Необходимые инструменты

При изготовлении применяются материалы и инструменты, которые не требуют от мастера профессиональных навыков:

  • резиновая или деревянная киянка;
  • ножницы и ножовка по металлу;
  • линейка, рулетка;
  • мел для нанесения линий на поверхность металла;
  • электродрель, пистолет для заклепок;
  • сверла по металлу;
  • карандаш и обычные ножницы.

Материалом служит тонкая оцинкованная сталь, полоса металлическая или уголок небольшого сечения. Размер заклепок выбирается в соответствии с диаметром сверла. Для монтажа на трубе используются гайки и болты.

Расчет размеров

На бумаге выполняется чертеж, в котором указываются ключевые размеры для создания выкройки флюгера-усилителя тяги для дымохода.

Соотношение при расчете размеров:

  • высота дефлектора составляет 1,7 d;
  • ширина колпака принимается равной 2 d;
  • размер диффузора по ширине берется 1,3 d.

Символ d означает диаметр дымовой трубы (внутренний). Другое соотношение размеров приведет к слабой эффективности.

Виды усилителей

Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.

Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.

Ротационные турбины дымовой тяги

Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.

Самые популярные марки: Турбомакс, Турбовент и Rotowent. Продукция Турбовента не подходит для установки на каналах для отвода дымовых газов из печей.

Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.

Флюгеры дымоходные

Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.

Дымник-флюгер Duck and Dog –видеообзор

Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.

Дымососы дымохода

Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.

Колпаки и зонты ­– это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.

Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.

Изготовление устройств для усиления тяги

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

  • при работе печи дым попадает в комнату;
  • порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
  • топливо трудно разжечь;
  • даже сухие дрова сгорают медленно;
  • открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.


Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.


Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Обзоры популярных вентиляторов

MMOTORS JSC BO VO 90/25 T (+150°C)

Прекрасный вентилятор круглой формы, используемый для прерывистой или долгосрочной работы. Его производительность 60 м 3 /ч, при мощности в 16 Вт. Изделие имеет класс защиты IP44. Посадочный диаметр составляет 9,9 см, а глубина – 2,5 см. Вентилятор выдает 2,5 тыс. оборотов. Изделие можно устанавливать в каналах с небольшой длиной. Благодаря малошумному электрическому двигателю, который имеет двойно-капсулированные шариковые подшипники, устройство сможет работать целых 30 тыс. часов. При этом вентилятор можно монтировать как в вертикальном, так и в горизонтальном положении. Корпус состоит из алюминиевого сплава, что быстро охлаждается и выдерживает температуру до 150 градусов. Гарантия – 3 года. Стоимость – около 38$.

MMOTORS JSC BA VA 9/2 T (+150)

В отличие от предыдущего варианта, вентилятор имеет квадратную форму, что касается параметров, то они практически ничем не отличаются. Мощность – все те же 16 Вт, производительность, класс защиты, обороты и другие показатели такие же. А вот посадочный диаметр – 9,3х9,3, при глубине в 2,5 см. Гарантия – 3 года, стоимость – 38,5$.

MMotors ВOК 150/120 (+150°C)

Вентилятор тоже используется для дымохода круглого сечения. Она намного мощнее предыдущих вариантов. При мощности в 18 Вт, устройство имеет производительность в 240 м 3 /ч. Посадочный диаметр – 12 см. Класс защиты IP44.

Модель имеет разное сечение вдоль оси вентилятора, что позволяет адаптировать его к обычным воздуховодам. Материал термоустойчивый, а двигатель прослужит 30 тыс. часов работы. Гарантия от производителя – 3 года. Стоимость – 90$. Купив такой вытяжной вентилятор на трубу дымохода, можно забыть о слабой тяге.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
