Вентиляционная шахта, выходящая через кровлю, — одно из самых уязвимых мест крыши. Именно здесь чаще всего появляются протечки, промерзания и конденсат. Правильное примыкание кровли к вентиляционной шахте защищает утеплитель, стропильную систему и перекрытия от влаги, а также обеспечивает стабильную работу вентиляции. В статье разберём, как устроен узел прохода, какие материалы применяются и какие ошибки встречаются чаще всего.
Из чего состоит узел прохода вентиляции через кровлю
Узел прохода — это комплекс элементов, которые вместе решают три задачи: отводят воду, не пропускают холодный воздух и компенсируют температурные деформации. В типовой конструкции присутствуют:
- вентиляционная шахта или труба (кирпичная, бетонная, металлическая, пластиковая);
- проходной элемент или фартук, формирующий примыкание;
- гидроизоляционный слой и ветрозащитная мембрана, заведённые на шахту;
- утеплитель вокруг шахты с негорючим заполнением зазора;
- декоративный оголовок, зонт или дефлектор;
- герметик и уплотнительные ленты.
Каждый элемент выполняет свою роль, и пропуск любого из них быстро сказывается на долговечности кровли.
Виды шахт и особенности примыкания
Кирпичные и бетонные шахты

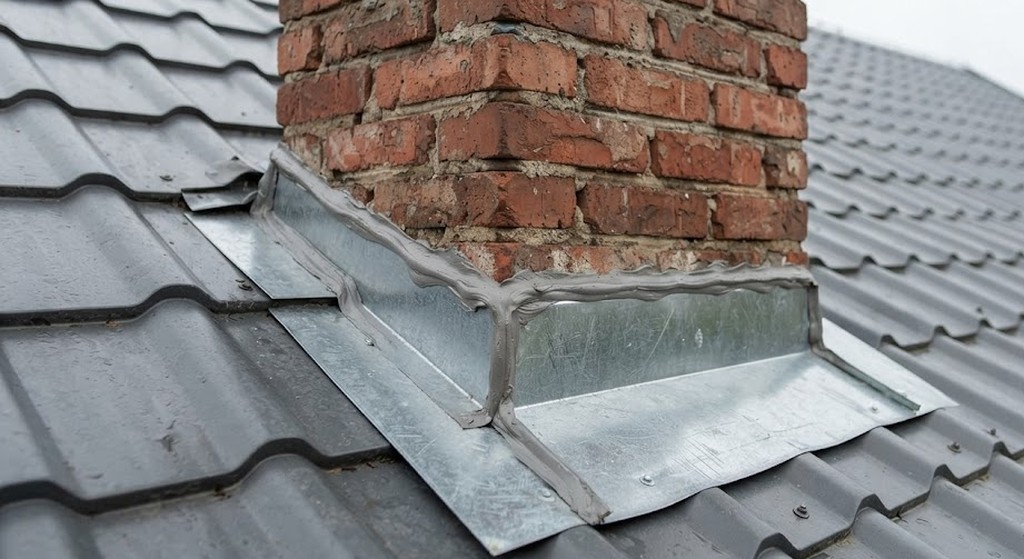

Примыкание к каменной шахте выполняется с помощью двухуровневого фартука: нижний элемент лежит на кровельном покрытии, верхний заводится в штрабу в кладке. Штраба подрезается на глубину 15–25 мм, металл фиксируется и заливается герметиком, устойчивым к ультрафиолету и перепадам температур.
Металлические и пластиковые трубы
Для круглых труб применяют готовые проходные элементы из EPDM-резины или силикона с гофрированным основанием. Конус надевается на трубу, основание подгоняется под профиль кровли и крепится саморезами с уплотнительной шайбой. Такой вариант быстрый, но требует точного подбора диаметра.
Прямоугольные короба
Для коробов из оцинкованной стали фартук изготавливают из листа с полимерным покрытием. Углы обрабатывают отбортовкой, а не простым нахлёстом, иначе в стыках скапливается влага.
Подготовка основания и проёма
Прежде чем монтировать фартук, нужно правильно подготовить проём. Рекомендуемая последовательность:
- Проверьте вертикальность шахты и прочность её оголовка.
- Обрамите проём в обрешётке дополнительными брусками, чтобы создать жёсткую рамку.
- Оставьте зазор между шахтой и деревянными конструкциями в соответствии с требованиями пожарной безопасности.
- Заполните зазор негорючим материалом, например базальтовой ватой.
- Выполните разуклонку с задней стороны шахты, чтобы вода обтекала её, а не застаивалась.
За шахтой, выше по скату, полезно сделать небольшой «водоотводящий» уклон из доски и гидроизоляции, чтобы поток направлялся к бокам.
Гидроизоляция и утепление вокруг шахты
Гидроизоляционную плёнку или мембрану заводят на шахту на высоту не менее 100–150 мм и фиксируют самоклеящейся лентой или герметизирующим мастичным составом. Углы формируют аккуратным складыванием без разрезов, чтобы не нарушать целостность слоя.
Утеплять металлические шахты необходимо обязательно: холодная труба провоцирует конденсат, который стекает внутрь пирога. Используют минеральную вату в цилиндрах или скорлупах с внешней защитой от влаги. Для кирпичных шахт достаточно качественной кладки и защитного колпака, но участок внутри чердака также желательно утеплить.
Подробнее о правильной прокладке воздуховодов и креплении труб читайте в материале как установить вентиляционные трубы и закрепить воздуховоды.
Монтаж фартука и элементов примыкания
Порядок работ зависит от вида кровли, но общий принцип одинаков: вода должна стекать поверх элементов, а не под них. Для этого монтаж ведут снизу вверх.
- Установите нижний фартук, выпустив его на кровельное покрытие не менее чем на 150 мм.
- Выполните боковые планки с нахлёстом по направлению стока.
- Смонтируйте верхний фартук с заведением под покрытие выше шахты.
- Загерметизируйте швы и места крепления кровельным герметиком.
- Установите зонт или дефлектор, защищающий шахту от осадков.
Для мягкой кровли примыкание делают из рулонного материала с подплавлением, для металлочерепицы и профнастила — из готовых планок с лентой-уплотнителем, повторяющей профиль волны.
Типичные ошибки при устройстве узла
- Использование одного герметика вместо механического соединения. Герметик стареет, и без правильной отбортовки узел начнёт течь.
- Отсутствие утепления шахты. Появляется конденсат и промерзание.
- Слишком малая высота заведения. Вода и снег проникают под фартук в период таяния.
- Установка шахты в ендове. Здесь скапливается вода и мусор, поэтому по возможности располагайте проход ближе к коньку.
- Игнорирование температурных деформаций. Жёстко зафиксированные элементы трескаются, поэтому нужны компенсационные зазоры.
Уход и периодический осмотр
Даже хорошо сделанный узел требует внимания. Осматривайте примыкание весной и осенью: проверяйте состояние герметика, крепёж, отсутствие трещин и коррозии на металле. Очищайте участок за шахтой от листвы и мусора, а при необходимости обновляйте швы. Своевременное обслуживание продлевает срок службы кровли и избавляет от дорогого ремонта.
Вывод
Надёжное примыкание кровли к вентиляционной шахте складывается из продуманной конструкции, качественных материалов и аккуратного монтажа. Двойной фартук, правильная гидроизоляция, утепление и регулярный осмотр позволяют исключить протечки и конденсат на долгие годы. Если сомневаетесь в своих силах, доверьте устройство узла специалистам: цена ошибки здесь заметно выше стоимости грамотно выполненных работ.
