Как устроить качественную вентиляцию кровли?

Узлы прохода дымоходов

Для домов имеющих печное отопление или камины на фальцевых крышах из профнастила сооружаются узлы прохода для устройства труб и дымоходов. Такие конструкции имеют свои особенности. Так, при устройстве дымохода, создают дополнительную стропильную систему на мансардной конструкции, чтобы сверху дымоходного канала не образовывались снежные карманы.

Дополнительное укрепление стропил и профнастила необходимо и в случаях расположения кровельной проходки через конек крыши. Такая схема затрудняет устройство мансардной кровли в чердачном пространстве.

Следует использовать защитные противовозгораемые материалы для того чтобы избежать нагревания и возгорания кровли. Также следует выдерживать нормативы СНиП регламентирующие зазоры между трубой и деревянным элементом в УП.

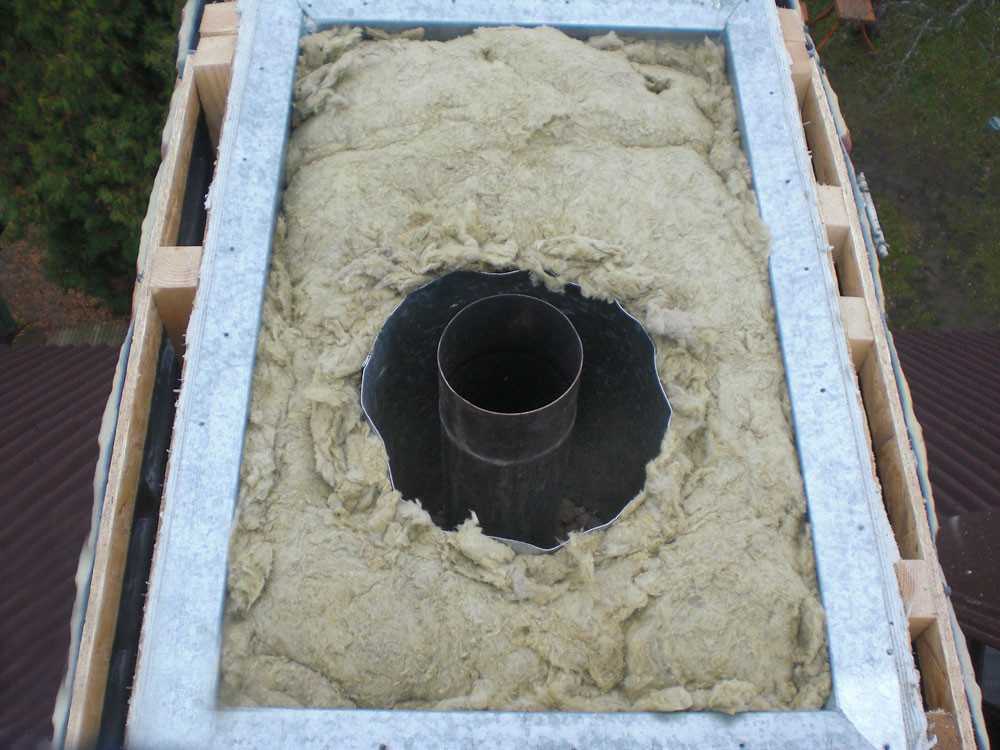

Распространенная конструкция УП для предохранения от нагревания от дымохода выглядит в виде короба вокруг трубы. Короб заполняют негорючими материалами типа стекловаты.

Над дымоходами устраивают специальные зонты, предотвращающие попадание дождя и уменьшающие задувание ветра на мансардной кровле. Поскольку герметичность стыка фальцевой крыши и фартука вокруг дымохода может быть нарушена, не рекомендуется устанавливать УП в ендове.

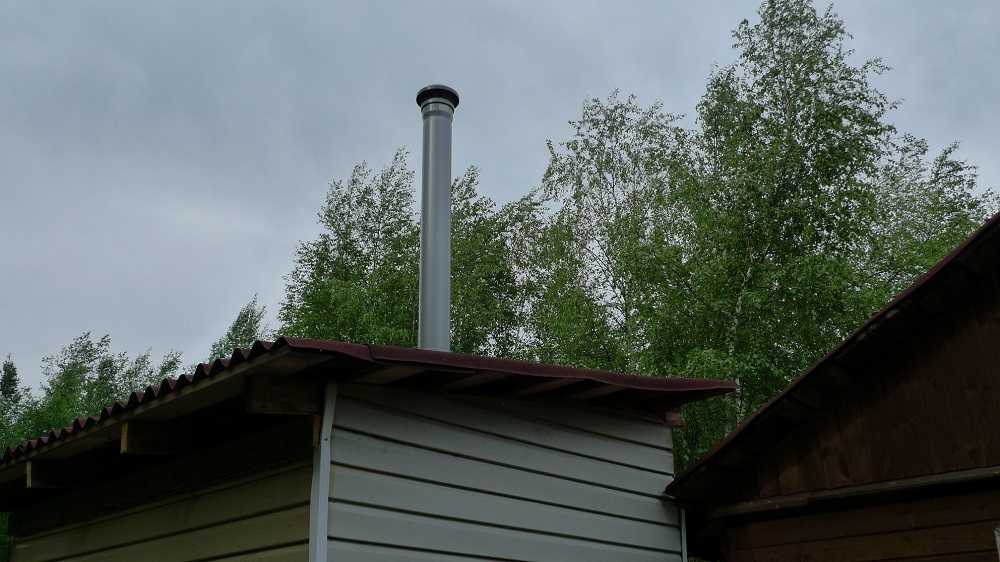

Проход трубы дымохода через кровлю.

Устройство вентиляции

Вентиляционная система необходима для обеспечения свободной циркуляции воздуха, необходимого для предупреждения образования и накопления конденсата в нижней части основания. Отсутствие вентиляции может привести к гниению стропильной системы и образованию наледи и сосулек в холодное время года.

Основными элементами кровельной системы вентиляции являются:

  • вентиляционные выходы;
  • продухи (устраиваются в карнизных свесах);
  • воздушный промежуток между гидроизоляцией и основанием – как минимум, 5мм.

Разметка

Для качественной укладки мягкой черепицы кровлю следует предварительно разметить, поскольку из-за небольших размеров гонта ряды нередко искривляются.

Такой недостаток особенно заметен на кровлях со значительной площадью.

Порядок выполнения разметки следующий:

  • На скатах в поперечном направлении (снизу вверх или наоборот) проводят две параллельные прямые линии на расстоянии 500 мм друг от друга. Эти полосы будут обеспечивать горизонтальный сдвиг мягкой черепицы относительно друг друга.
  • Линии можно проводить в любой части ската – оптимальным местом является край, откуда начинается процесс укладки.
  • Гибкая черепица монтируется рядами, поэтому к параллелям следует добавить множество перпендикулярных линий, относительно которых укладывается гонт.

Осадки и вентиляционная труба: способы защиты

Чтобы защитить вентканалы от сезонных осадков, можно использовать грибок для вентиляции. Его монтируют на верхушку вентиляционной трубы. Под конусовидной шляпкой размещаются вертикальные стойки.

Защитное устройство чаще всего делают из нержавейки или полипропилена. Главным требованием является стойкость материалла к коррозии. Так как он устанавливается в самой высокой точке на здании, то дополнительный уход за ним не предусматривается.

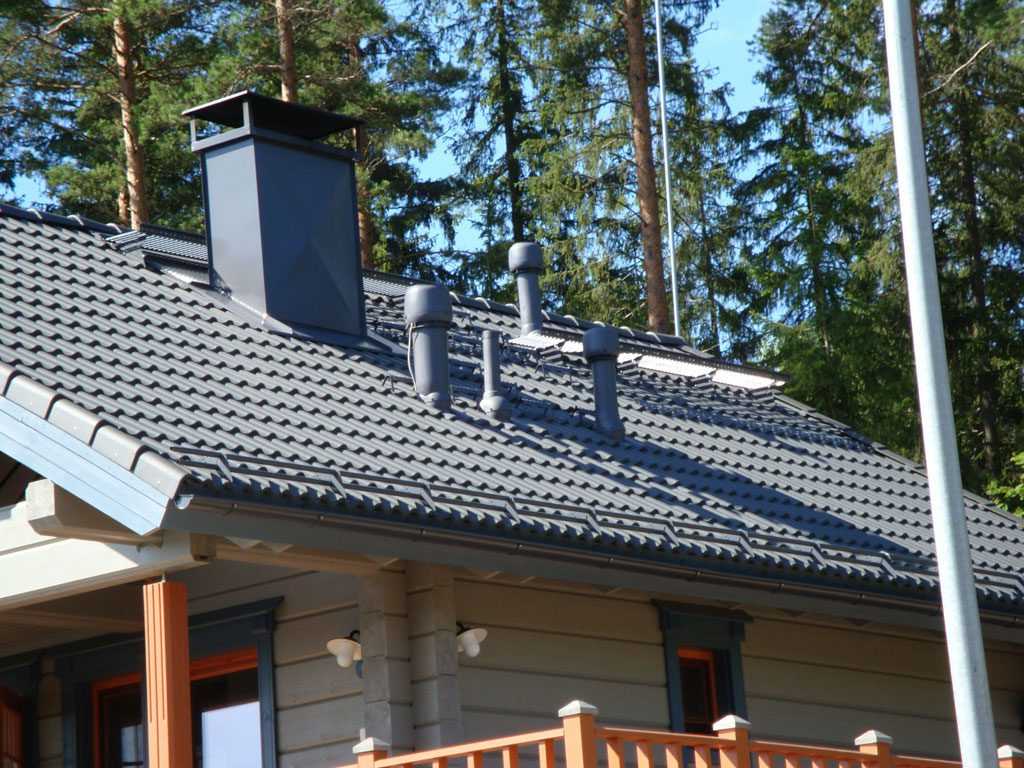

Правильное расположение вентканалов

Высота трубы зависит от градуса наклона ската

Конструкция проходного узла при выводе вентиляции на крышу
Труба может быть полимерной — она долговечна

Грибок монтируется с помощью метизных креплений

Вентиляционный грибок на крышу следует установить не только для защиты от осадков – он препятствует задуванию ветра в воздуховод. Также грибок может служить и украшением здания – производители выпускают его в разной цветовой гамме.

Грибок проще монтировать на вентканалы с круглым сечением.

Чтобы подогнать защитную конструкцию под вентиляционную трубу с определенным диаметром, производители делают обод защитного зонта незамкнутым. Грибок на крышу для вентиляции крепится саморезами или винтами к вентиляционной трубе. Защищая вентиляцию от птиц, можно дополнительно на нее установить сетку.

Предохраняя вентиляционную систему от неблагоприятных факторов, не стоит забывать и о профилактическом уходе.

Его стоит осуществлять в равные промежутки времени. Трубы в процессе эксплуатации загрязняются и забиваются. Профилактика – несложная задача, поэтому все можно сделать своими руками, сэкономив при этом деньги на вызов специалистов.

Важные тонкости и советы

По правилам система вентиляции должна разрабатываться на стадии проектирования здания, что существенно облегчит последующие монтажные работы. Однако на практике устройство или реконструкция вентиляционных узлов прохода через кровлю чаще выполняется  в уже эксплуатирующемся доме с учетом особенностей планировки.

Важные рекомендации экспертов по обустройству узла прохода воздуховода через кровлю:

Монтаж проходных элементов нужно выполнять с минимальным уклоном и изгибом. Оптимальное расположение труб – точно над внутренним стояком шахты вентиляции. Если такой точности достичь по каким-либо причинам не получается, рекомендуется использовать специальную гофрированную трубу для соединения стояка с выводом.

Фото 14. Гофрированная труба для УП

Важно четко различать узлы для обустройства прохода вентиляционной и дымовой трубы на кровле. Устройства для вентиляции рассчитаны на воздушные потоки нормальной и низкой температуры, а дымоходы выводят продукты сгорания, поэтому должны обладать высокой огнестойкостью

Как видите, сам процесс установки несложный, но требуется соблюдать все технологические аспекты во избежание нарушения герметичности покрытия и эффективности вентиляционной системы.

Металлочерепица Grand Line Classic, Pural, Темно-коричневый (RR 32) 0,5 ммМеталлочерепица в профиле Classic, форма которого приближена к классической керамической ч…

От 1135.68 руб/м²Подробнее

Металлочерепица Grand Line Kamea, Pural, Темно-коричневый (RR 32) 0,5 ммМеталлочерепица в стильном и современном профиле Камея с финским покрытием GreenCoat Pural…

От 1147.85 руб/м²Подробнее

Мягкая кровля Shinglas ДЖАЗ, текстура «драконий зуб» (коррида)Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос…

От 791 руб/м²Подробнее

Мягкая кровля Shinglas ДЖАЗ, текстура «драконий зуб» (сицилия)Двухслойная гибкая черепица. Гарантия 50 лет. Полезная площадь в упаковке 2 кв.м. Имеет ос…

От 791 руб/м²Подробнее

Профнастил С21 Grand Line (GL21), Pural, темно-коричневый (RR 32) 0,5 ммСамый популярный вид профнастила для кровли или ограждения с симметричным рисуноком профил…

От 1239 руб/м²Подробнее

Двойной стоячий фальц Grand Line Pural, темно-коричневый (RR 32) 0,5 ммГлавная особенность двойного стоячего фальца — универсальность применения, материал подход…

От 1083 руб/м²Подробнее

Малый полукруглый конек Grand Line SatinФирменный доборный элемент от производителя кровли. Доступны все расцветки.

От 275 руб/пог. мПодробнее

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

  1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
  2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
  3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
  4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
  5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
  6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Что нужно знать при обустройстве вентиляции ↑

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата

В каких случаях образуется конденсат ↑

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Некоторые рекомендации по организации вентиляции ↑

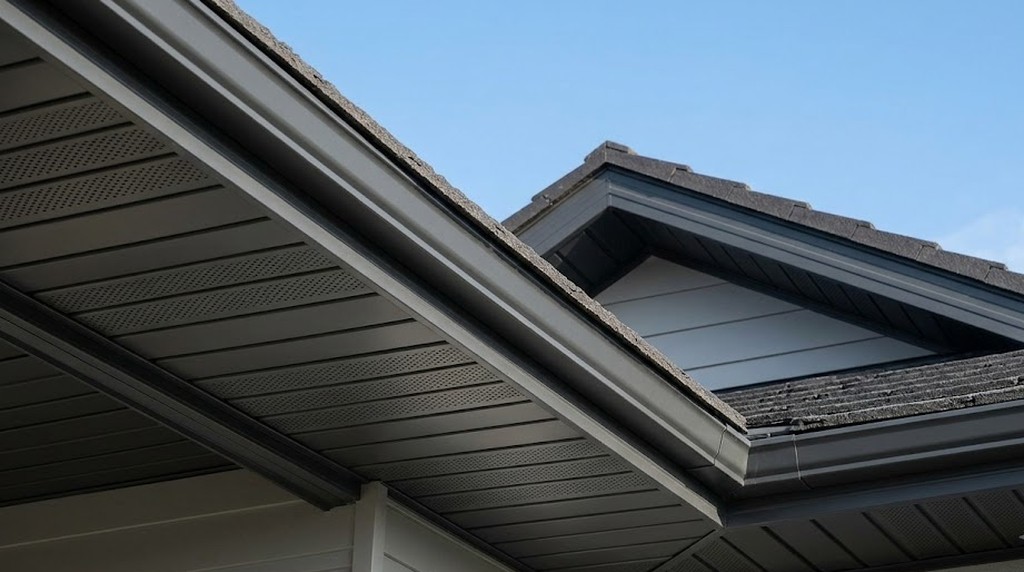

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Важность отсутствия влаги в подкровельном пространстве

Во время строительного процесса специалисты прикладывают все усилия, чтобы обеспечить кровлю максимальной герметичностью. Уплотняют подкровельную прослойку различными гидроизоляционными и пароизоляционными материалами, которые и предназначены для обеспечения надёжной защиты. Благо ассортимент таких средств сейчас на рынке действительно велик, например, в компании Технониколь. При такой усиленной обработке вызывает удивление появление конденсата в дальнейшем.

Причина необъяснимого появления влаги появляется изнутри. Внутри любого жилого помещения происходят действия, связанные с человеческой жизнедеятельностью. Влага поступает от приготовления блюд, принятия ванны и душа, от выдыхания паров проживающими в том помещении людьми. Все эти процессы и образуют влажные пары. Тёплые воздушные массы поднимаются в подкровельное пространство, если отсутствуют вентиляционные отверстия. Поднявшись наверх, микрокапельные массы осыпают окружающие поверхности, что приводит к образованию конденсата. Потоки отработанного горячего воздуха, поднимающиеся наверх, там накапливаются в общие испарения с посторонними запахами. При чрезмерном их накоплении образовывается грибок и плесень, что будет разрушать все строительные материалы.

Что удивительно, влажные воздушные пары способны проникать в полость наиболее труднодоступных мест по маленьким трещинам.

Образовывающийся конденсат в подкровельном пространстве достаточно опасен по отношению ко всем материалам, находящимся в кровельном пироге. Предметы из древесины, пропитанные влагой, теряют своё первоначальное состояние из-за начавшихся процессов гниения. В создавшейся среде образовывается грибок и другие вредоносные микроорганизмы, которые представляют опасность для человеческого организма.

Для металлических элементов кровельной конструкции повышенная влажность тоже представляет опасность, и под воздействием коррозии начинается разрушение детали. В результате летнего скопления воды под кровлей, в зимний период она замерзает, что служит причиной повреждения определённых элементов (даже бетонных перекрытий). Это происходит потому, что из-за расширения будет оказываться давление на материалы. В случае значительного повреждения может потребоваться замена кровли или её демонтаж.

Если влага проникает в утеплитель, то это приводит к увеличению его теплопроводности в несколько раз. У данной кровли пропадёт свойство удержания тепла, а соответственно приведёт к непригодности этого утеплительного материала. В некоторых ситуациях его весь придётся заменять, ведь высушить его полностью не получится.

Проникновение жидкости к элементам кровельной конструкции возможно и с внешней стороны. Из-за существенного выпадения осадков, растаявшего снега, образовавшаяся жидкость часто находит лазейки для проникновения под кровлю или в прослойку кровельного пирога, даже в случае полной герметизации поверхности крыши. Полностью исключить такое неудобство нельзя.

Проход вентиляции через кровлю: виды, монтаж

Разумно налаженные узлы вентиляции в местах прохода через кровлю обеспечит крыше дополнительную надежность и продлит срок эксплуатации. Благодаря множеству положительных функций система воздухооборота в доме является не просто важным элементом, а жизненно необходимым.

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон

Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Узлы кровельной вентиляции

Принудительный выход переработанного воздуха из строения есть ключевой задачей кровельного вывода переработанного воздуха. Правильную установку этой системы нужно проводить по ГОСТ-15150. В нем указаны данные по расстоянию прохода вентиляции до края плиты и стандартные параметры проемов в плитах перекрытия. Узлы прохода подходят и для вывода дымоотводов, которые применяются для строений с очагами, работающими на дровах, – камин, печь и т. п.

Кровельная вентиляция зависит от вытяжных каналов и типа крыши. Делится она на несколько типов формы:

Узлы прохода вентиляции – это отверстия в перекрытии крыши. В них устанавливаются алюминиевые трубы вентиляции, созданные специально для размещения на крыше. Специалисты рекомендуют использовать алюминиевые трубы 1 мм толщиной. Но размеры вентиляции разные, однако подобрать индивидуальный вариант не составит труда.

Системы вентиляции с металлическими трубами бывают:

Для подбора правильных узлов прохода через кровлю учитываются следующие характеристики:

  • уровень влажности;
  • объемы газовыделений;
  • границы перепадов температуры воздуха;
  • степень скопления и образования пыли.

Во время проведения установочных работ нужно обязательно учитывать некоторые нюансы:

  • угол наклона крыши;
  • расстояние между коньком и проходкой;
  • материалы из которых создается кровля;
  • площадь помещения непосредственно под крышей.

На железобетонном материале узлы прохода через кровлю крепятся с помощью анкерных болтов. Сами болты в процессе установки помещаются в «стаканы». Также обязательно нужно использовать плиты с отверстиями, которые предназначены специально для прохода вентиляции через кровлю. Если ширина проема не соответствует цельной ребристой или пустотной плите, в зонах прохода обустраиваются места из монолитного бетона.

Если вентиляция ведется через кровлю с металлической обрешеткой, процесс монтажа схож, но используются металлические «стаканы».

Большое строение с немалым количеством жилых, промышленных или складских помещений требует предусматривать вентиляционные каналы еще во время периода планировки здания.

Последовательность действий монтажа узла через кровлю

  1. Подбирается серия и модель специального кольца уплотнителя.
  2. Мягкую часть натягивают на трубу.
  3. Основанию придается форма в соответствии с поверхностью кровли. Для профнастила сложнее всего адаптировать основу из-за его ребристой поверхности.
  4. Под фланец наносится герметик для гидроизоляции.
  5. Шурупами к основанию крепится фланец.

О вентиляционных каналах

  • без клапанов;
  • с клапанами;
  • с теплоизоляцией;
  • без теплоизоляции;
  • с контроллером, следящим за положением клапанов.

Системы с ручным типом регулировки применяются в тех случаях, когда система не нуждается в постоянном контроле режимов работы. Данный метод управления вентиляционной системой состоит из:

Электрический однооборотный механизм контролирует работу клапана – закрывает и открывает его. Сам клапан создан из нержавейки толщиной 0,8 мм.

Узлы через мягкую кровлю монтируются на основе из оцинкованной стали, который устанавливается вместе со слоем теплоизоляции. Теплый материал должен быть не тоньше 5 см, лучше всего для этого подходит минеральная вата. Позже можно будет разместить особые дефлекторы в теплоизоляторе – аэродинамическое устройство, которое крепится к вершине вентиляционной или дымоотводной трубы. Предназначено для рассеивания потока выходящего переработанного воздуха. По окончании установки вентиляционных лопастей внутри проводятся пластиковые трубки из пластика, по которым проходит электропроводка.

Правильно обустроенный узел будет долго функционировать и даже глушить посторонние шумы извне.

Правила установки вентиляционной трубы на крыше

Не секрет, что для получения в доме полноценного комфорта без качественной системы вентиляции не обойтись

Поэтому важное значение получает процесс монтажа вентиляционных труб на крыше

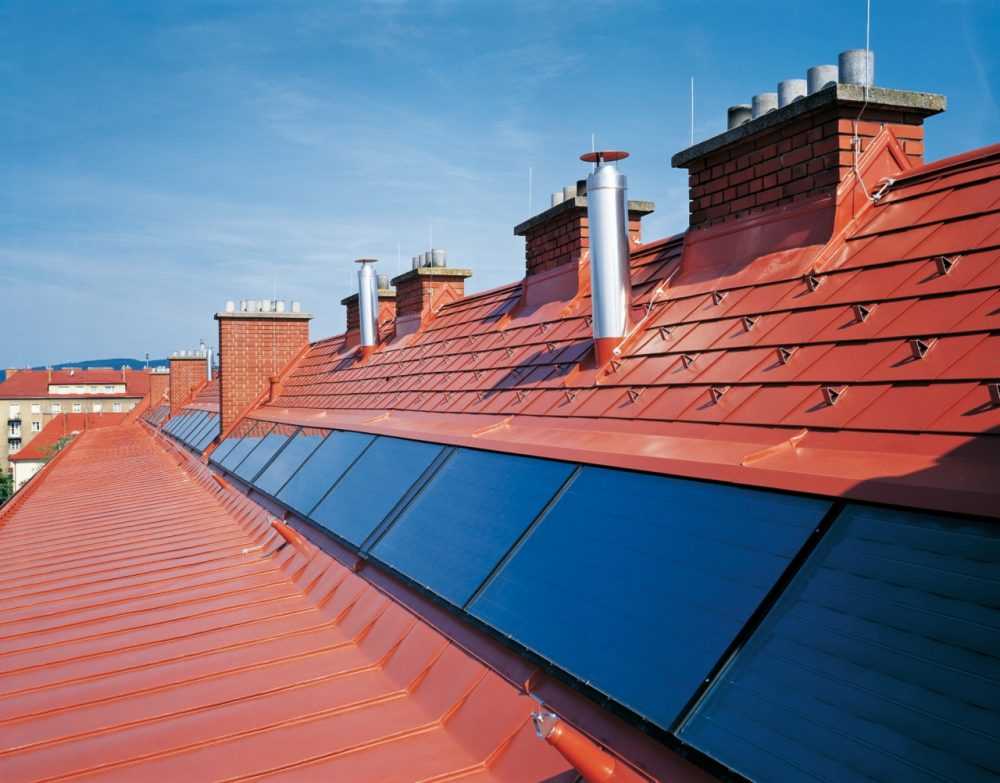

Пример установки вентиляционной трубы

Для начала следует отметить, что нормативные требования диктуют такие условия: воздух должен без препятствий покидать дом, если температура снаружи составляет плюс двенадцать градусов по Цельсию, а внутри – плюс 20-24.

Если речь идет о ванной комнате. Ведь именно в этом, а также в кухонном и туалетном помещении чаще всего необходима установка вентиляции. Словом, эта модернизация необходима в большинстве комнат, где отсутствуют окна.

Для обеспечения всех указанных помещений качественной вентиляцией нужно спроектировать и выполнить монтаж системы. Для этого можно сделать расчет и предварительный план на бумаге.

Температура снаружи и внутри помещения должна отличаться (снаружи должно быть холодно, а внутри — тепло). Это позволит увеличить объем отводимого воздуха. При увеличении температуры на улице эффективность вентиляции снижается.

Сужение вентиляционного канала

Поэтому объем воздуха, который отводится из помещения, зависит от силы тяги, которая зависит не только от разности температур, но и протяженности вентиляционного канала.

Выбор длины и сечения труб для вентиляции

  • Выбор труб нужно делать из расчета, чтобы площадь сечения канала составляла более 0,016 метров квадратных.
  • Если сечение равно 14х27 см, тогда длина будет более двух метров.
  • Если же выбирается стандартное сечение 14х14 см, тогда длина будет более трех метров.
  • Все расчеты должны быть выполнены заранее, с учетом даже вероятной необходимости в закрытии вентиляционной трубы.
  • Согласно практике, длина вентиляционных каналов помещений, которые размещены на одном этаже, должна быть ориентировочно одинаковой. Поскольку иначе система будет работать неверно.
  • Чем длиннее шахта вентиляции, тем больше будет сила тяги. В противном случае будет наблюдаться существенное снижение тяги.

Если выровнять все каналы по длине не получается, тогда в более длинном следует уменьшить силу тяги. Для этого можно установить вентиляционную решетку.

Температура и вентиляция

Как уже отмечалось, многое в вентиляционной системе зависит от температуры на ее выходе и входе. Чем выше разница температур, тем больше будет тяга.

Внутренняя обработка вентиляционной трубы

Для эффективности системы трубы должны находиться во внутренних стенах помещений. Если же они размещены во внешних стенах, их следует изолировать.

Обратите внимание

Вентиляционные трубы могут обогреваться, если они будут проходить вдоль горячего водопровода, труб системы отопления или дымохода при печном отоплении.

Это улучшит эффективность системы. Однако следует учитывать при этом более высокую силу тяги.

Вывод трубы на крышу

Для наружного применения может использоваться труба из полимера вместе с кровельным материалом ондулин.

Вентиляционная труба относительно кровельного конька

Тяга, кроме прочих факторов, зависит еще и от сопротивления. Оно минимально, если поверхность внутри имеет небольшую шероховатость.

Для снижения сопротивления применяются также различные приемы:

  • исключаются горизонтальные площадки;
  • сечение не должно изменяться по всей длине конструкции;
  • швы должны быть гладкими, не иметь выступов и углублений;
  • все соединения и элементы, из которых выполнена труба, следует выровнять.

Вывод канала над крышей – важный аспект при расчете и монтаже системы вентиляции. Высоту нужно рассчитать, учитывая характеристики трубы, внешние факторы и прочие.

При низком расположении вентиляционной трубы над крышей тяга будет недостаточной или обратной. Такую сложность можно решить, если применить специальные насадки.

Схема функционирования вентиляции дома

Выполнив расчет, останется лишь надежно и герметично закрепить изделие на крыше.
