Приточно-вытяжная вентиляция: принцип работы и правила сооружения

Как монтируют устройства принудительного проветривания

Когда речь идет об установке в частном доме, лучшим решением является установка вытяжки на противоположной стороне от окна, которое является источником чистого воздуха. Эта точка расположена в верхней части стены:

1. Сначала мастер отмечает место, где он должен просверлить отверстие, затем прогоняет алмазное сверло через стену и вставляет пластиковый колпачок в готовое отверстие.
2. Если отверстие должно быть квадратным или овальным, оно просверливается в стену с помощью дрели и шпателя.
3. Отверстие в стене со стороны улицы и дома заполняется монтажной пеной для заполнения всех зазоров между креплением и стеной.
4. Вентилятор устанавливается со стороны улицы, а клапан устанавливается со стороны дома, чтобы предотвратить попадание холодного воздуха в дом через вентилятор, когда он выключен.
5. Последний шаг – установка декоративной решетки со стороны улицы. Это значительно снижает обратную тягу и предотвращает попадание холодного воздуха через вентиляцию, когда в этом нет необходимости.

Вентилятор подключается к сети с помощью предохранителей для защиты от короткого замыкания и возгорания в электропроводке. Данные условия эксплуатации соответствуют правилам и предписаниям по пожарной безопасности.

Вентиляция через стену обеспечивает два типа вентиляции – естественную и принудительную. Есть некоторые особенности в организации такой вентиляции в частном доме.

Устройство естественной вентиляции

Чтобы выполнить устройство вентиляции, работающей по гравитационному принципу, нужно использовать некоторые элементы из списка ниже:

1. Доступ воздуха может обеспечиваться через щели и негерметичные ограждающие конструкции. В нежилых помещениях для этого специально делают отверстия, слуховые окна и продухи.
2. Окна в режиме микрощелевого или обычного проветривания и открытые форточки обеспечивают приток свежего воздуха.
3. Стеновые или оконные приточные клапаны позволяют воздуху проникать в помещение при закрытых герметичных окнах.
4. Иногда с этой целью прокладывается система воздуховодов.
5. Вентиляционные шахты и каналы обустраиваются в многоквартирных и частных домах для удаления застоявшегося воздуха из помещения.
6. Если в доме есть камин или печь, то дымоход может одновременно удалять дым и использованные воздушные массы из помещения.
7. Дефлекторы позволяют усиливать тягу в вытяжной трубе.

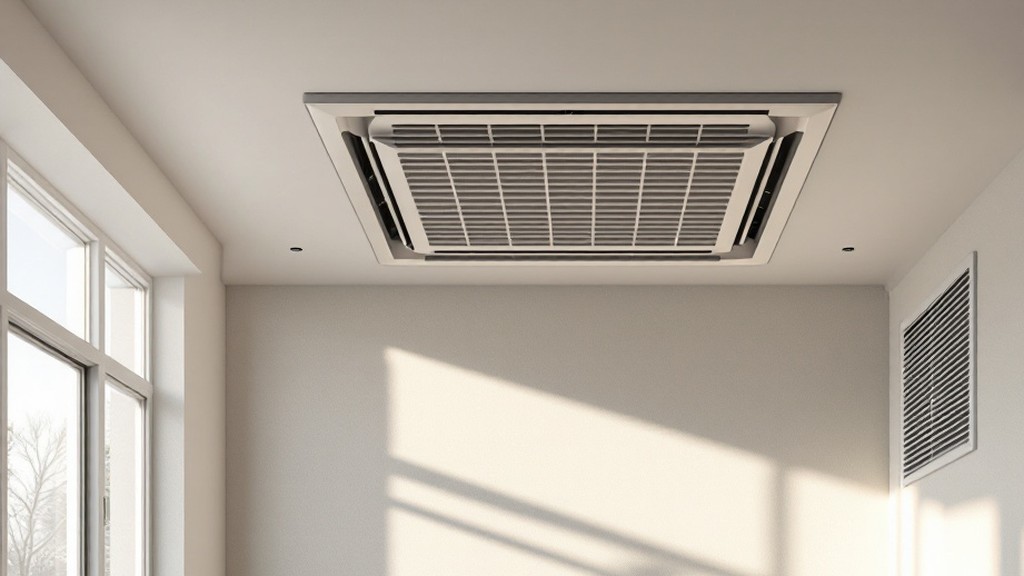

8. Вентиляционные решетки закрывают отверстия вентканалов в помещении. Есть решетки, которые монтируются на улице. Они защищают канал от попадания в него мусора, осадков, насекомых, грызунов и птиц.
9. Анемостаты – специальные решетки, отличающиеся от традиционного варианта внешним видом и принципом работы.
10. Иногда для вентиляции устанавливают переточные клапаны в дверном полотне. Вместо них такие же функции может выполнять щель под дверью.
11. Обратный клапан монтируется на воздуховоды с целью защиты от обратной тяги.

Настенные приточные клапаны

Стеновые клапаны пропускают воздух, но хорошо защищают от уличного шума. Они устраняют повышенную влажность и духоту в помещении. Для регулировки потока воздуха есть заслонка. После поступления холодных воздушных масс они смешиваются с теплыми и обеспечивают комфортную температуру в доме.

Стеновые клапаны устанавливают на расстоянии 1,5-2 м от пола. От откоса оконного проема отступают минимум 30 см, в противном случае простенок будет промерзать. Также их можно монтировать под подоконником возле батареи, чтобы холодный воздух с улицы сразу подогревался.

Клапаны на окна

Приточные клапаны на окнах защищают конструкции от запотевания и позволяют проветривать помещения. Существует несколько разновидностей оконных клапанов: одни устанавливаются без сверления рамы или створки, другие требуют сверления отверстий, но отличаются большей эффективностью. Также есть клапаны-ручки, они могут быть укомплектованы сетчатыми фильтрами.

Вентканалы

Вентканалы в стене дома делают в процессе его возведения. Стандартный размер вентиляционных каналов 140х140 мм. Каналы обязательно делают в ванной комнате, в санузле и на кухне. Причем в многоквартирном доме из каждой квартиры идут отдельные каналы. Запрещено делать один вентканал из нескольких помещений.

Вытяжки

Дефлекторы, жалюзийные решетки, усилители тяги и обратные клапаны устанавливаются на вентканалы и воздуховоды с целью повышения эффективности системы и защиты от следующих нежелательных явлений:

• опрокидывания тяги;
• низкой эффективность вентиляции;
• задувания нагревательного оборудования;
• попадания мусора в вентканалы.

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

• воздухоприемника;
• нагревательных и охладительных приспособлений;
• очистительных фильтров;
• устройств, подающих воздух в помещения;
• шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Вентиляционный клапан

Приточные вентиляционные системы бывают:

• канальными — циркуляция воздуха осуществляется по трубам;
• бесканальными — поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

• наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
• моноблочные — все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

• возможностью регулировать температуру и объем подаваемого кислорода;
• компактными габаритами;
• функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
• простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

• шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
• необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
• потребность в регулярном обслуживании.

Вентиляция дома

Это интересно: Как сделать вентиляцию в погребе гаража

Приточно-вытяжной модуль с рекуператором

Принудительная вентсистема кроме описанных выше достоинств имеет и значимый недостаток – существенное увеличение тепловых потерь. Вместе с отработанным воздухом «улетучивается» и выработанное отопительной системой тепло.

Издержки составляют порядка 60%. Решение проблемы – передача энергии от отводимого воздухопотока приточному.

Частичное возмещение тепла осуществляется в рекуператоре – модуль с теплообменником и вентилятором для продвижения разнонаправленных потоков. Обмен энергией происходит через стенки теплообменника – воздушные струи не смешиваются (+)

На сегодняшний день, большинство приточно-вытяжных установок изготавливаются с рекуператорами. Несмотря на дороговизну оборудования, целесообразность рекуперативной системы экономически обоснована.

Значения КПД «теплообменника»:

• 30-60% – низкий уровень теплового возмещения;
• 60-80% – хороший показатель эффективности;
• свыше 80% – высококачественный теплообмен.

Интересно, что даже наличие рекуператора с КПД в 30% экономически выгодней ПВУ базовой комплектации без теплообменника. Средний срок окупаемости рекуперативной вентустановки – до 5-ти лет.

Эффективность ПВУ, схема движения воздухопотока, расход электроэнергии и цена модуля зависят от конструктива рекуператора.

Различают несколько видов теплообменников:

• роторный;
• пластинчатый;
• тепловые трубки;
• камерный модуль;
• глеколевый агрегат.

Широкую распространенность получили первые две модели.

Роторный рекуператор

В корпусе ПВУ размещен цилиндрический вращающийся теплообменник с пластинами из гофрированного металла. По ходу работы отсеки попеременно заполняются разнонаправленными потоками воздуха.

Зона с «отработкой» нагревается, после прокрутки барабана тепло передается вновь поступающим холодным массам, собранным в смежном канале

Возмещение тепла составляет 60-90%.

Дополнительные преимущества:

• частичный возврат влаги;
• экономный расход электроэнергии.

Скорость вращения барабана можно регулировать, тем самым выбирая интенсивность воздухообмена и уровень КПД.

Аргументы против барабанной модификации:

• подмес «отработки» к свежему потоку – 3-8%;
• частичная передача запахов обратно в помещение;
• акустический напор от вращающегося ротора;
• необходимость регулярного обслуживания движущихся элементов;
• большие габариты.

За счет сложности механизма ПВУ с роторным рекуператором стоят дороже пластинчатых модификаций.

Пластинчатый теплообменник

Воздуховоды «встречаются» в герметичном блоке с множеством каналов. Отсеки разделены теплопроводящими перегородками.

Образованные пути размещены в перекрестном направлении – в зоне турбулентности эффективность теплообмена возрастает. Происходит одновременное охлаждение/нагрев перегородок кассеты рекуператора с обеих сторон

Аргументы «за»:

• подача чистого воздуха без примеси «отработки»;
• доступная стоимость;
• простота настройки и надежность модуля – нет подвижных элементов.

КПД пластинчатого преобразователя – до 70%. Главный минус – образование конденсата и появление наледи в вытяжном канале зимой. Работа в режиме «разморозки» (перенаправление теплого потока в обход кассеты) понижает КПД системы на 20%.

Так, рекомендуем присмотреться к приточно-вытяжной вентиляционной установке с пластинчатым рекуператором и интегрированной автоматикой от Naveka, которое за последнее время данное решение отлично себя зарекомендовало на рынке ввиду своей надежности и довольно тихой работе. Интегрированное управление с помощью дистанционного пульта, мониторинг на внешнем ЖК-дисплее, установка расписания работы и многое другое уже сразу встроено в этот агрегат.

Типовой “представитель” приточно-вытяжной установки с пластинчатым рекурператором – Naveka Node1 500AC. Модель-компакт, с толщиной панели 25мм, которая наполнена негорючей минеральной ватой. Одним из многочисленных достоинств данного решения является пульт управления с ЖК дисплеем, с помощью которого можно очень удобно управлять работой всей системы

Среди других брендов советуем обратить внимание на системы с рекуперацией от Mitsubishi, Maico и VENTO

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:

1. Неорганизованная вентиляция
2. Организованная вентиляция
3. Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.

Организованная естественная вентиляция

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную

Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом

Принудительные вытяжные системы

Вытяжная система вентиляции принудительного типа основана на тяге, которую создает дополнительное оборудование, размещенное в шахте, выводящей воздух.

Эффективная работа с требуемым КПД возможна лишь при наличии достаточного притока внешнего воздуха. Иначе вентилятор будет функционировать впустую. Самые популярные системы — приточно-вытяжные, дополненные механическим побуждением.

В таком комплексе воздухообмен будет полноценен во всех помещениях здания. В правильно спроектированной конструкции имеется баланс. Воздух устраняется из строения с такой же скоростью, как и поступает в него. Вытяжные каналы не испытывают перегрузки.

При создании системы учитывают следующие данные:

• размеры помещений(расчет требуемого объема воздуха);
• их назначение(от этого будет зависеть кратность воздухообмена);
• число сотрудников или жильцов(имеются нормативы на человека);
• параметры оборудования(здесь нужно будет учитывать характеристики всех элементов системы).

Нормой является замена всего воздуха на протяжении часа(кратность = 1).

На период зимы имеется проблема с необходимостью отопительных затрат на обогрев больших воздушных масс. Для снижения расходов применяют рекуператор, обеспечивающий отдачу тепла выходящим воздухом на теплообменник. Туда же поступают массы извне и нагреваются от этой же энергии. КПД таких устройств бывает 30-90 %.

Принцип действия теплообменника

Вытяжная вентиляционная система, снабженная рекуператором, может быть также оснащена калорифером. Это устройство дополнительно подогревает приточные массы водой, электричеством или охлаждает их водой, фреоном. Подобные установки занимают весьма мало места. С применением подобных систем кондиционирования можно идеализировать микроклимат в комнате.

Как можно проверить работоспособность вентиляции

Чтобы проверить работу установленного устройства, выполните следующие действия:

1. Немного приоткройте окно квартиры и откройте дверь в туалет или ванную комнату.
2. Возьмите одну салфетку.
3. Затем нанесите ткань на отверстие вентиляционного вала.
4. Тканевый лист должен плотно прилегать к отверстию. Если лист не прилипает к отверстию, подумайте, почему так происходит. Это может быть серьезно забитый проток. В многоквартирных домах причиной засорения дымохода может быть воздуховод, забитый из-за соседей наверху.

Вы также можете проверить вентиляционную тягу с помощью спички, свечи или зажигалки. Пламя зажигалки должно качаться в сторону стебля. Считается, что чем больше угол отклонения, тем лучше вентиляция.

После осмотра рекомендуется закрыть открытые окна и двери и повторить испытание на вытяжку вентиляции. Таким образом, вы можете узнать, требуется ли дополнительное оборудование для внедрения микровентиляции.

Если вы обнаружите, что приток воздуха отсутствует, можно установить небольшую решетку на дверь или поверхность стены.

Главное, учесть, что вентиляция в туалете в частном доме необходима, она будет держать помещение всегда сухим, тем самым увеличивая срок ремонта помещения.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение	Минимальный воздухообмен
Жилая комната	3 м3/час на 1 м2 площади
Кухня	60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната	25 м3/час
Совмещенный санузел	50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.
