Грамотный монтаж настенных фанкойлов

Виды фанкойлов

По способу размещения фанкойлы делятся на:

Кассетный фанкойл – этот вид фанкойла монтируется в подвесной потолок, и требует достаточно пространства для монтажа.
Канальный фанкойл – не имеет оболочки, из-за чего монтируется скрыто, часто подсоединяется к системе воздуховодов, что позволяет равномерно распределить холод по помещениям.
Настенный фанкойл – вешается на стену, имеет привлекательный вид.
Напольно-потолочный фанкойл – может монтироваться как на полу (вместо радиаторов) так и на потолке. Имеет красивый корпус, малошумный.

По количеству подсоединяемых трубопроводов:

Двухтрубный фанкойл — когда фанкойл работает только на тепло или только на холод, к нему подводится две трубы к одно контурному теплообменнику.
Четырехтрубный фанкойл – такой фанкойл может работать одновременно на тепло и на холод, состоит из двух секций (секция тепла и секция холода фанкойла) к которым подводятся трубопроводы.

Конструкция и принципы работы

Вентиляторы, используемые для фанкойлов выбираются из самых малошумных. Их задача — максимально равномерно распределить приточку по всей поверхности решетки теплообменника. Тип двигателя, используемого для вентиляторов температурных доводчиков зависит от производительности фанкойла. Для небольших офисов и коттеджей рекомендуются тангенциальные электромоторы, на установках промышленного масштаба — центробежные. Вентилятор заставляет воздух перемещаться по сотам теплообменника (калорифера). Внутри сот находятся змеевики из медных трубок, куда подается теплоноситель. Это может быть простая вода, холодная или горячая или незамерзающая техническая жидкость. Для сочетания чиллера с фанкойлом применяется раствор этилен-глюколя. Подсоединение к системе отопления происходит посредством муфтовых фитингов. Чтобы теплоноситель заполнил весь внутренний объем калорифера, в нем предусмотрены воздухоспускные клапаны. Существует и специальный патрубок для отвода конденсата. В отдельных моделях фанкойлов могут присутствовать дополнительные электронагреватели. Они устанавливаются на выходе из системы и используются в зимний период.

Фанкойлы поддерживают стабильность температурных параметров двумя способами: изменениями количества подачи теплоностителя или объема воздуха, проходящего через соты калорифера. Расход теплоносителя регулируется специальным клапаном, меняющим пропускную способность подводящих трубок. Воздушные регулировки производят изменяя частоту вращения двигателя вентилятора.

Особенности монтажа

Монтаж фанкойла – процесс очень сложный и требует как определенных знаний, так и опыта. Лучше доверить монтаж оборудования профессионалам. Процесс установки всей системы можно разбить на следующие этапы:

Классическая схема подключения

Монтаж фанкойла осуществляется группами с использованием одиночного оборудования или оборудования разнообразных конструкций. Схема подключения устройства напрямую зависит от конструктивных особенностей системы.

Подключение фанкойла схематически выглядит примерно так:

От охлажденной жидкости (воды) идет магистраль к фанкойлам, параллельно соединенным между собой (может быть как один, так и несколько шт.). Они имеют две трубки. Одна на вход холодной воды, а другая — на ее выход. Далее вода после циркуляции выводится по второй магистрали в начальную точку, где заново охлаждается.

Сборка узла обвязки

При процессе обвязки используются разнообразные способы как ручной, так и автоматической арматуры, фильтров, контрольных датчиков, сливных отводов.

При подключении системы нужно использовать трубы с диаметром, который соответствует диаметру используемых штуцеров.

Необходимо использовать плавные изгибы системы подачи воды и дренажа. Резкие повороты будут создавать помехи в работе оборудования. Во многих случаях система устанавливается при помощи двухтрубной схемы обвязки.

Узел обвязки фанкойла

Теплоизоляция трубопровода

Если не использовать теплоизоляцию труб водяного контура, то система будет работать некачественно из-за потери тепла транспортируемой водой. В результате контакта трубопровода и воздуха на стенках будет образовываться конденсат, что вскоре приведет к повышению уровня влажности воздуха в помещении и образованию плесени на стенах. Чтобы избежать появления этих проблем, поверхность трубопровода обязательно нужно изолировать с помощью специального материала.

Изоляция должна быть толщиной 2 см, если температура в здании +30 °С и средний показатель влажности – 75–80%. Если не придерживаться этого правила, то конденсат появится и на поверхности теплоизоляции.

Дренажная система

Чтобы осуществить отвод конденсата, который появился в результате работы, пользуются установленными каналами. При прокладывании дренажной системы должен соблюдаться угол уклона, который составляет 2 мм на 100 мм пути. Укладывая магистраль, нужно следить за тем, чтобы не было участков, где может застаиваться сливная вода.

READ Colt quad pi как подключить

Конденсат, который образовывается на стенках трубы, попадает в специальный резервуар, установленный под фанкойлом. Далее, проходя по патрубку, расположенному в боковой части установки, он выводится наружу. Установка дренажа и трубки отвода конденсата осуществляется путем соединения всех стыков с помощью специальных стяжек. Это нужно для создания герметичности системы и предотвращения появления протеканий.

Подключение к сети

Прежде чем подключить установку к электропитанию, нужно помнить об опасности данных манипуляций и придерживаться определенных правил:

Виды фанкойлов

По количеству теплообменников

Фанкойл двухтрубный В этом варианте установлен один радиатор. К входному и отводному патрубкам подсоединяется транспортная магистраль теплоносителя. С применением внешней арматуры обеспечивают подачу горячей/холодной воды. Также применяют следующие модификации:

Две входные трубы – одна для удаления теплоносителя в комбинации с единым радиатором.
Два теплообменника (нагрев/охлаждение), которые подключаются к отдельным магистралям. Такие модели называют 4-трубными фанкойлами.

Важно! При выборе подходящего оборудования надо учитывать особенности внешних транспортных систем и блоков, которые подают холодный/горячий теплоноситель

Фанкойлы канального типа: конструкция и монтаж

Эту технику встраивают в магистраль вентиляционной системы Её подключают к трубам, через которые прокачивается теплоноситель. Выходные отверстия вентиляционных каналов могут располагаться на достаточно большом расстоянии. При размещении блока в коридорах, технических помещениях можно снизить уровень шума в рабочих/жилых комнатах. Дополнительную изоляцию обеспечит обшивка подвесного потолка.

Особенности фанкойла кассетного типа

Эти модели также устанавливают внутри подвесного потолка Как и в первом варианте, придётся учитывать соответствующее уменьшение высоты комнаты. Цена кассетного фанкойла выше, так как здесь применяется декоративная решётка с улучшенными эстетическими характеристиками. В неё встроены поворотные жалюзи для направления движения воздуха в нужных направлениях. Как правило, в стандартную комплектацию таких изделий добавляют пульт дистанционного управления с ИК-каналом.

Основным преимуществом оборудования данного типа является быстрое и экономичное изменение параметров атмосферы в помещении. Это обеспечено минимальной длиной выходного канала, равномерным распределением нескольких воздушных потоков. Недостаток – близость вентиляторов и соответствующее увеличение уровня шума.

Разные виды фанкойлов

Настенные фанкойлы подобны внутренним блокам типовых сплит-систем кондиционеров. Для их монтажа необходимо предварительно создать каналы в стенах с трассами подачи/отвода теплоносителя. Основной плюс – сохранение высоты потолков. Напольный вариант в жилых помещениях применяют редко. Крупная техника занимает много места, поэтому такие решения чаще используют для выполнения коммерческих задач.

Статья по теме: Как выбрать кондиционер для квартиры, чтобы не ошибиться? Ведь подобное оборудование дешевым назвать нельзя, а выкидывать деньги в буквальном смысле «на ветер» никому не хочется. Попробуем решить этот вопрос в нашем обзоре, попутно рассмотрев некоторые технические характеристики этих устройств.

Использование фанкойлов в качестве теплового насоса

Фанкойл, обеспечивающий нагрев воздуха, также имеет альтернативное название — тепловой насос. Если ранее в качестве источника обогрева использовали электричество и тепло от газа или угля, то теперь стало возможным полноценно отапливать здания при помощи системы чиллер-фанкойл. Причем такой способ эффективнее в 2-4 раза.

Особенность работы фанкойла в качестве теплового насоса заключается в следующем:

Компрессорная установка, сжимая холодильный агент, повышает его температуру до 60℃-100℃
Нагретый хладагент передает свое тепло воде, которая попадая в фанкойл, способствует нагреву воздуха в помещении.
Чтобы обеспечить возможность работы системы на обогрев зимой, нужно защитить установку от замерзания воды.
Для этого еще перед монтажом блоков воду заменяют на жидкость, неподверженную кристаллизации, так как в процессе эксплуатации производить какие-либо изменения невозможно.

Важным моментом является то, что изначально все параметры просчитываются с учетом использования незамерзающей жидкости. Так как ее вязкость гораздо выше, чем у воды, производительность системы может понизиться.

Виды фанкойлов

По количеству теплообменников

Две входные трубы – одна для удаления теплоносителя в комбинации с единым радиатором.
Два теплообменника (нагрев/охлаждение), которые подключаются к отдельным магистралям. Такие модели называют 4-трубными фанкойлами.

Фанкойлы канального типа: конструкция и монтаж

Особенности фанкойла кассетного типа

Разные виды фанкойлов

Преимущества

Можно выделить несколько преимуществ установки фанкойла вместе с чиллером.

Экономия электроэнергии.
Возможность подключить к одному чиллеру неограниченное число фанкойлов. При этом расстояние от устройства до самого дальнего фанкойла не должно быть больше 600 м.
Высокая экологическая безопасность. Оборудование гораздо экологичнее кондиционеров.
Создание комфортного микроклимата в помещении.
Обеспечение полноценного охлаждения и обогрева всего через 5 мин после запуска.
Экономия средств необходимых для организации трубных трасс, если в качестве носителя используется вода. Однако подобная система имеет один недостаток – отсутствие функции вентилирования. Поэтому при её монтаже нужно параллельно обустраивать систему принудительной циркуляции воздушных масс в помещении.

Типы вентиляторных доводчиков

Все существующие фанкойлы делятся на типы по способу монтажа:

Настенные (иначе – консольные) модули. Подобно внутреннему блоку сплита, крепятся к стене в верхней зоне помещения или же ставятся над полами.
Канальные аппараты зачастую выпускаются без декоративной пластиковой облицовки, все детали закреплены на металлической раме. Бескорпусные модели встраиваются внутрь воздуховода приточной вентиляции либо рециркуляции.
Кассетные потолочные фанкойлы внешне похожи на аналогичные блоки сплит-систем – раздают обработанный воздух в 2—4 направлениях и оснащаются поворотными жалюзи на сервоприводах. Эти модули рассчитаны на монтаж в подвесных потолках, декоративная панель предусмотрена только снизу.
Напольные колонные агрегаты, соответственно, ставятся на пол. Ради экономии полезной площади блок сделан в виде прямоугольной колонны, то есть, вытянут по высоте.

На левом фото показан колонный фанкойл, на среднем — кассетный, справа — потолочный

В стандартном исполнении фанкойлы оборудованы 1 теплообменником, он присоединяется к магистралям по двухтрубной схеме. Кассетные, напольные и канальные версии могут оснащаться двумя отдельными радиаторами, подключение – четырехтрубное.

Задействованные в единой сети двухтрубные агрегаты получают теплоноситель из одного источника – водогрейной установки или чиллера. Значит, все помещения здания будут только отапливаться либо охлаждаться, пользователи лишь настраивают комфортную температуру.

Доводчики с 2 теплообменниками предназначены для многозональных СКВ. Один радиатор получает горячую воду от котла или другого нагревателя, второй – холодную от чиллера. Находящиеся в соседних помещениях пользователи могут одновременно включать свои фанкойлы в различных режимах – подогрева либо охлаждения.

Четырехтрубный агрегат канального типа с 2 теплообменниками и вентиляторами

Для охлаждения воздуха

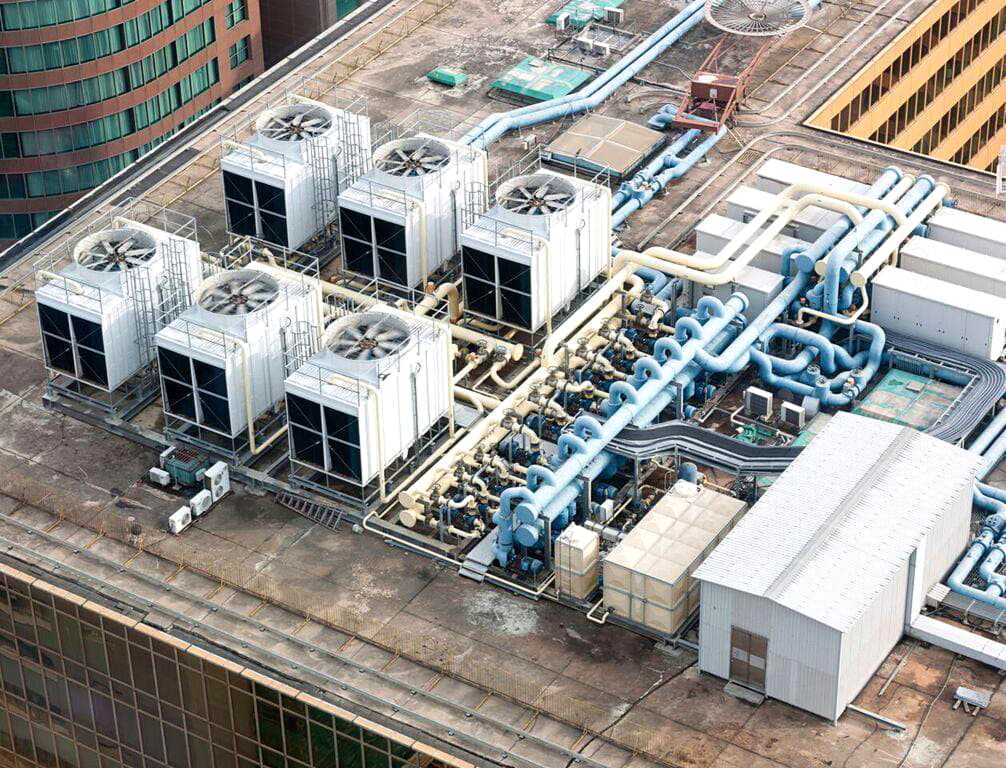

Система чиллер-фанкойл

— централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате). Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования.

Терминология

Перевод для английского «сhiller» в ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления» отсутствует. Для термина «fan coil unit» ГОСТ даёт перевод «вентиляторный доводчик» (доводчик, осуществляющий с помощью встроенного вентилятора местную рециркуляцию и подачу в помещение смеси внутреннего воздуха с наружным воздухом, предварительно прошедшим обработку в центральном кондиционере воздуха, а также нагрев и/или охлаждение воздуха).

Отличия

По сравнению с VRV/VRF системами, в которых между холодильной машиной и локальными узлами циркулирует газовый хладагент, системы чиллер-фанкойл обладают отличиями:

В два раза большее максимальное расстояние между чиллером и фанкойлами. Длина трасс может достигать сотен метров, так как при высокой теплоёмкости жидкого теплоносителя удельные потери на погонный метр трассы ниже, чем в системах с газовым хладагентом.

Стоимость разводки. Для связи чиллеров и фанкойлов используются обыкновенные водяные трубы, запорная арматура и т. п. Балансировка водяных труб, то есть выравнивание давления и скорости потока воды между отдельными фанкойлами, существенно проще и дешевле, нежели в газонаполненных системах.

Безопасность. Потенциально летучие газы (газовый хладагент) сосредоточены в чиллере, устанавливаемом, как правило, на открытом воздухе (на крыше или непосредственно на земле). Аварии трубной разводки внутри здания ограничены риском залива, который может быть уменьшен автоматической запорной арматурой.

Недостатки

Системы чиллер-фанкойл более экономичны по потребляемой электроэнергии, чем крышные системы, но безусловно проигрывают в экономичности системам c переменным расходом хладагента (VRF

). Однако предельная производительностьVRF -систем ограничена (объёмы охлаждаемых помещений до нескольких тысяч кубометров).

Неисправности

Утечка фреона. Утечка фреона может произойти в результате негерметичного соединения фреонового контура.
Выход из строя компрессора. В компрессоре как правило происходит сгорание обмотки статора или разрушение клапанов (поршневой группы).
Влага в холодильном контуре. Влага (вода) в холодильный контур может попасть в результате образования утечки в испарителе, вследствие чего происходит смешение двух контуров «фреон-вода».

Основные схемы охлаждения жидкости

Непосредственное охлаждение.. Наиболее распространённый вариант. Охлаждение жидкости происходит в теплообменнике жидкость/фреон. Разница температур между входом/выходом составляет не более 7°С. Стандартный режим кондиционирования +7/12°С.
Охлаждение с использованием промежуточного хладоносителя. Данный тип схемы применяют когда разница температуры жидкости на входе и на выходе из чиллера более 7°С.

Конструкция фанкойла

Английское название аппарата fan coil дословно означает «вентилятор змеевик» и указывает на конструктивную схожесть с давно известными калориферами АВО (агрегаты воздушного отопления). Внешним видом и устройством фанкойлы также напоминают внутренние блоки сплит-системы, только вместо фреона применяется вода либо незамерзающая жидкость – антифриз.

Слева на фото внутренний модуль сплит-системы, справа — отопительный агрегат АВО Фанкойл состоит из следующих элементов:

корпус, оснащенный воздушными решетками либо патрубками;
теплообменник – змеевик из медной трубки с многочисленными пластинами;
вентилятор, обычно центробежный;
фильтр грубой очистки воздуха;
электромагнитный клапан – регулятор протока жидкости через теплообменный радиатор;
клапан ручного сброса воздуха;
электронная плата управления.

Под теплообменником установлена емкость сбора конденсата. Последний отводится через трубку на улицу либо в канализационный приемник. Если агрегат установлен на значительном расстоянии от места сброса, конденсат перекачивается дренажным насосом.

Устройство консольного фанкойла — схема в разрезе

Из чего состоят?

Каждый вид устройства обладает своим типом конструкции, однако общие детали есть у всех:

фильтрующий элемент. Предохраняет систему фанкойла от попадания в неё посторонних частиц;
электрический нагревательный элемент;
теплообменник. Охлаждает и нагревает воздух в помещении.
вентилятор. Обеспечивает принудительный поток воздуха, который проходит через теплообменник;
панель управления.

Монтаж чиллеров и фанкойлов любого из вышеперечисленных типов может быть как настенным, напольным, так и встроенным в вентиляцию здания и установленным в навесной конструкции потолка.

Конструкция и подключение

Понятно, что такое фанкойл, теперь необходимо разобраться с его принципом работы. Существует два способа, которыми данный прибор может быть подключен к системе теплоснабжения.

Если система чиллер фанкойла двухтрубная, то охлаждение и подогрев будут производиться от одного чиллера. Если его система четырехтрубная, устройство будет охлаждать помещение за счет чиллера, а нагревать за счет воды из системы отопления.

Раньше данный прибор еще называли «вентиляторным доводчиком», т.к. его главное задачей по ГОСТ 1976 года было смешивать свежий и рециркуляционный воздух. Происходил процесс «доведения» воздуха.

Устройство оборудования соответствует его названию. Конструкция прибора состоит из двух основных частей: теплообменника и вентилятора.

Принцип работы фанкойла довольно прост: теплообменник перегоняет холодную или горячую воду (или любой химический раствор), которая подается в него охлаждающей машиной, а вентилятор отправляет воздух на теплообменник, нагревая его до температуры радиатора.

Существуют разные виды фанкойлов, главным отличием которых является количество теплообменников. Есть двухтрубные (с одним теплообменником) системы, трехтрубные (с одним теплообменником, но к нему подводится уже не одна, а две магистрали) и четырехтрубные устройства (у них в наличии уже два или более теплообменника). Последний вид является наиболее распространенным и практичным, т.к. принципом его работы является кондиционирование помещения в теплое время года и обогрев в холодное время.

Корпусные модели данного устройства обычно подбираются под конкретный интерьер квартиры или другого помещения, а бескорпусные популярны тем, что легко встраиваются в ниши потолка или стен.

Система чиллер-фанкойл

Конструктивные особенности кассетных фанкойлов

Опционально предусмотрены варианты с патрубками для подачи охлажденного воздуха в соседнее помещение и с патрубками для нагнетания свежего воздуха непосредственно в локации монтажа прибора. Скорость монтажа кассетного фанкойла обеспечивается благодаря наличию четырех кронштейнов по углам корпуса. Сам внешний контур изготовлен из прочной нержавеющей стали. Обеспечение звукоизоляции и защиты от тепловых потерь производится при помощи специальных изоляционных материалов. Несмотря на то, что установка скрытая, как и у семейства канальных фанкойлов, тем не менее, на виду остается внешняя часть устройства, которая отделывается декоративной панелью. Обычно она белого цвета и изготовлена из пластика. Забор воздуха осуществляется через центральную решетку, которую, при надобности, можно легко демонтировать. К фильтру воздушной очистки имеется свободный доступ, что позволяет легко его мыть и удалять скопившиеся загрязнения.

Посредством системы управления можно задавать различные параметры для деятельности оборудования. В частности, предусмотрены следующие функциональные возможности:

Таймер, координирующий запуск и выключение устройства.
Изменение режима работы — нагрев или охлаждение воздуха, осушение, а также настройка автоматического режима.
Собственно включение или выключение прибора.
Переход в ночной режим.
Выставление необходимого температурного режима.
Направление потоков воздуха посредством изменения положения шторок-жалюзи.
Регуляция скорости вращения центрального вентилятора.

Высокую эффективность работы обеспечивает центробежный вентилятор. Его конструктивные особенности позволяют существенно снижать уровень издаваемого шума. Этому во много способствует производимая в заводских условиях балансировка — как в статике, так и в динамике. Еще один важный момент — это управление тепловой подачей. Она выполняется при помощи специальных вентилей, которые поддерживаются электрическими приводами, и могут иметь 2 или 3 хода. Их основная задача — регулировка циркуляции охлаждающего агента — в большинстве случаев это вода.

Как выбрать кассетный фанкойл?

При подборе этого оборудования для нужд своего объекта, необходимо концентрировать внимание на нескольких ключевых аспектах. В первую очередь, это финансовые возможности. Во-вторых, необходимая производительность

В-третьих, наличие дополнительных опций. При проектировании и осуществлении монтажа могут помочь наши специалисты, которые профессионально занимаются оказанием таких услуги и могут проконсультировать заказчика по любым техническим моментам

Во-вторых, необходимая производительность. В-третьих, наличие дополнительных опций. При проектировании и осуществлении монтажа могут помочь наши специалисты, которые профессионально занимаются оказанием таких услуги и могут проконсультировать заказчика по любым техническим моментам.

Сказки и опровержения

В этой части статьи мы собрали наиболее распространенные мифы про фанкойлы. К сожалению, не все могут распознать, где правда, а где ложь. И этим пользуются нечестные на руку продавцы такого оборудования.

Для работы фанкойла нужен чиллер

Принцип работы фанкойла заключается в том, что тепло- и холодоноситель циркулируют по замкнутому контуру. Нет разницы, откуда получать тепло, или куда отдавать его. Главное – обмен тепловой энергией. Фанкойл может быть сопряжен с любой системой, поднимающей или понижающей температуру жидкости.

Чиллер – это кондиционер

Еще одно заблуждение, которое пошло в массы. Если вы разбираетесь в климатической технике, то знаете, что такое чиллер. Но для всех остальных процитируем:

Если бы написавший это хоть немного разбирался в климатической технике, то знал бы следующее:

Чиллер не осуществляет передачу или отбор тепла у прибора конечного потребления (внутреннего блока);
У чиллера есть теплообменник, за счет которого передается или отбирается тепловая энергия от теплоносителя;
Чиллер не может функционировать отдельно от других климатических систем, таких как фанкойлы, канальные внутренние блоки и т.д.

Минутка юмора…

Если вы хоть что-то понимаете в том, как работает климатическая техника, то это может вас заинтересовать. Как думаете, мог ли специалист писать такие статьи?

К вашему сведению, в абсорбционных чиллерах (АБХМ) давление пониженное. Таков их принцип работы – при низком давлении понижается температура испарения и конденсации.

А теперь – реальность

Фанкойл не сможет заменить внутренний блок кондиционера. У него другое внутреннее устройство. Для его работы используется холодо- и теплоносители, которые не находятся под большим давлением.

Для полноценной работы фанкойлу недостаточно внешнего блока, как у кондиционера. Должен быть теплообменник, в котором происходит передача тепла от одной среды в другую. Поэтому чаще всего используют связку чиллер-фанкойл.

Из чего состоят?

Каждый вид устройства обладает своим типом конструкции, однако общие детали есть у всех:

фильтрующий элемент. Предохраняет систему фанкойла от попадания в неё посторонних частиц;
электрический нагревательный элемент;
теплообменник. Охлаждает и нагревает воздух в помещении.
вентилятор. Обеспечивает принудительный поток воздуха, который проходит через теплообменник;
панель управления.

Какими бывают фанкойлы?

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева – зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную.

Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме.

В зависимости от места установки различают фанкойлы:

напольные;
настенные;
напольно-потолочные;
потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства.

General Сlimate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek – популярный китайский бренд.

Чем отличается от кондиционера?

В фанкойле не задействуется охлаждающий контур, хотя он и может быть частью модуля нагрева или холодильного модуля. Так, вероятность того, что фреоны попадут в атмосферу, невероятно низкая.

Хотя стоит отметить: хладагенты, используемые в современных кондиционерах, условно безопасны с экологической точки зрения.

А вот если фреоны старых моделей попадали в атмосферу, это было действительно критично. К отличиям можно отнести и то, что фанкойл обычно является более мощным устройством, а потому его чаще задействуют с целью обогрева или охлаждения очень больших помещений.

Перечислим еще несколько отличий:

установка фанкойла с чиллером более трудоемка, нежели установка кондиционера, монтажные работы также можно считать более длительными;
фанкойл проще подвести к приточной установке, и во многих зданиях это устройство часто устанавливают в вентканалы;
группу «чиллер-фанкойл» обычно устанавливают на этапе строительства, а кондиционер подключают в уже введенном в использование здании, ведь серьезного вмешательства его установка не требует.

Стоит только добавить, что с точки зрения финансовых расходов фанкойл будет обходиться дороже кондиционера.

Из чего состоит система чиллер-фанкойл?

В состав системы чиллер-фанкойл входят следующие структурные элементы:

Чиллер или центральная охлаждающая машина
Фанкойлы или локальные теплообменники
Охлаждающая жидкость (теплоноситель). Это может быть обычная вода или раствор этиленгликоля.
Насос, называемый гидромодулем. В крупных системах обычно речь идет о насосных станциях
Трубная разводка
Система автоматического регулирования

Что такое фанкойлы — принцип работы

Фанкойл — теплообменник с вентилятором Фанкойл это высокоэффективный теплообменник, одновременно подключаемый к холодному и горячему трубопроводу. Для усиления теплообмена используется вентилятор, монтируемый за теплообменником фанкойла. Особенностью фанкойла является создание воздушных потоков заданной температуры внутри помещения без дополнительного притока воздуха извне, что позволяет повысить эффективность использования вырабатываемой чиллером тепловой энергии.

Управление фанкойлом может идти в ручном и в автоматическом режиме.

При ручном управлении для отопления достаточно перекрыть кран подачи в устройство холодной воды, а для охлаждения, напротив, перекрыть кран подачи горячей воды, открыв движение охлаждающей жидкости.

В автоматическом режиме достаточно установить на панели требуемую температуру воздуха в помещении, поддержание которой осуществляется с помощью термостатов, регулирующих движение горячего и холодного теплоносителей.

Место установки фанкойлов может быть любым: настенным, напольным, потолочным. Если система используется предпочтительно для охлаждения, предпочтение отдается потолочному монтажу. Если, наоборот, для отопления, то фанкойлы помещают в нижней части стен.

Подведем итоги

Чиллер-фанкойл эффективная, проверенная временем, система отопления и кондиционирования воздуха, применение которой обеспечивает благоприятный климат круглый год.

Чиллер-фанкойл в равной степени эффективна для общественных зданий и частных домостроений, но в настоящее время ее широкое распространение ограничено недостаточным количеством предложений на рынке нашей страны чиллеров малой мощности, установка которых возможна в индивидуальных домах.

Еще одним недостатком чиллеров является высокая стоимость единицы тепловой энергии, вырабатываемой с их помощью. При выборе чиллеров для отопления они проигрывают газовым котлам.

Плюсы и минусы, особенности

Благодаря произвольной конфигурации вам удастся сохранить первоначальный экстерьер дома, ведь нет надобности в монтаже наружных кондиционеров.

Климатическое устройство можно располагать на существенном расстоянии от помещений, которые будут обогреваться, так как теплоноситель или хладагент отличаются хорошей теплоемкостью.

Хладагент не несет никакой угрозы здоровью, так как находится исключительно в контуре и даже при утечке не может нанести существенного вреда.

Еще одно достоинство – возможность комбинировать систему с другими вариантами отопления. Это может быть тепловой насос, электрические системы отопления, котлы.

Человек может самостоятельно устанавливать режим, создавая тем самым максимально комфортные условия в помещении. В процессе эксплуатации фанкойлы также не заставят прилагать особые усилия. Достаточно иногда очищать фильтры.

Фанкойлы необходимо устанавливать, как и внутренние блоки канальных кондиционеров, в подвесном или натяжном потолке. Установка в помещении с обычным потолком возможна, но эстетики при этом нельзя гарантировать.

Фанкойл нельзя назвать самодостаточным, так как обязательно необходимо дополнительное оборудование, способное охлаждать или нагревать воздух. Зачастую такой машиной является чиллер. Как следствие, систему называют «чиллер-фанкойл». Но стоит учитывать, что чиллеры – недешевое оборудование, поэтому все чаще для нагрева или охлаждения используют тепловые насосы.

Как правило чиллеры — это громоздкое и дорогостоящее оборудование. Но в последнее время появляются более компактные и дешевые модели небольшой мощности.
