Задумываетесь, как организовать электрику в новых стенах, чтобы провода не мозолили глаза? Это задача средней сложности. Она требует базовых знаний электромонтажа и аккуратности. Обычно разводка в одной комнате занимает от 2 до 4 дней. Скрытая проводка в гипсокартонных перегородках позволяет создать эстетичный интерьер и гибко расставить розетки. Давайте разберемся, как сделать все по уму.
Основы перед началом работ
Прежде чем хвататься за инструмент, нужно трезво оценить свои силы. Если вы никогда не работали с током, лучше пригласить профи. Я всегда рекомендую сначала составить подробный план. Нужно учесть все будущие приборы, выключатели и даже возможные перестановки мебели. Схема должна быть согласована с общим проектом ремонта. Это спасет вас от ситуации, когда розетка окажется ровно за шкафом. Помните, что ошибки в электрике стоят дорого и могут быть опасны.

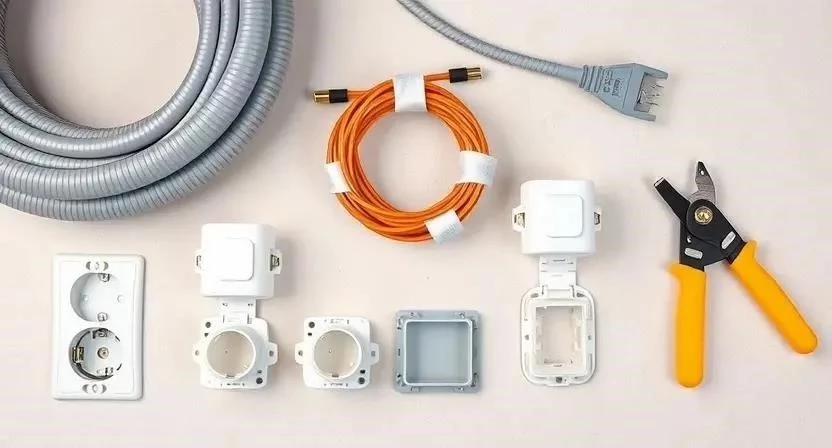

Подбор необходимых материалов
Для надежного монтажа используйте только сертифицированные компоненты. Основной выбор — кабель ВВГнг-LS, он не поддерживает горение и имеет низкое дымовыделение. Для защиты проводов обязательно нужна гофротруба. Она защищает кабель от механических повреждений и пережатия профилем.
- Кабель ВВГнг-LS 3х2.5 (для розеток)
- Кабель ВВГнг-LS 3х1.5 (для освещения)
- Гофрированная труба ПВХ (диаметр 16-20 мм)
- Подрозетники специальные для ГКЛ
- Распределительные коробки
- Пластиковые стяжки (хомуты)
- Саморезы по металлу и гипсокартону
- Изолента или термоусадка
Расход материалов обычно рассчитывается с запасом 10-15% на обрезки.
| Материал | Расход на 1 пог. м. | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 1.1 м | 70 руб/м | 5 500 руб |
| Гофротруба ПВХ | 1.1 м | 15 руб/м | 1 200 руб |
| Подрозетник для ГКЛ | 1 шт | 60 руб/шт | 600 руб |
| Стяжки нейлоновые | 3-5 шт | 2 руб/шт | 200 руб |
| Распределительная коробка | 0.2 шт | 120 руб/шт | 400 руб |
Инструментарий для электромонтажа
Качественный инструмент ускоряет работу в разы. Я заметил, что дешевые кусачки часто заминают жилу кабеля, поэтому лучше один раз купить хороший бренд. Если бюджет ограничен, часть оборудования (например, перфоратор) можно взять в аренду.
- Стриппер для зачистки изоляции
- Кусачки или бокорезы
- Шуруповерт с набором бит
- Строительный уровень (пузырьковый или лазерный)
- Строительный нож с выдвижным лезвием
- Пассатижи
- Перфоратор для крепления направляющих
- Маркер или карандаш
Подготовка помещения
Начинаем с чистоты. Очистите зону монтажа от строительного мусора. Пол желательно застелить плотной пленкой или оргалитом, чтобы не поцарапать его инструментом. Теперь самое важное — разметка. На полу и потолке четко отметьте линии будущих перегородок. Отметьте точки вывода всех коммуникаций: где будет стоять телевизор, где компьютер, а где выключатель света. Это база, на которой строится весь дальнейший процесс.
Работа с поверхностью и каркасом
Проверьте ровность основания. Если стены или пол имеют сильные перепады, это может повлиять на геометрию перегородки. Установите направляющие профили ПН. В местах, где трубы или кабели должны проходить сквозь перекрытия или соседние стены, заранее сделайте отверстия с помощью коронки или перфоратора. Я всегда проверяю, чтобы отверстия были чуть больше диаметра гофры, чтобы кабель заходил свободно и без натяжения.
Пошаговая инструкция по монтажу проводки
Процесс требует системности. Не спешите, соблюдайте последовательность.
- Составление схемы разводки (2-3 часа). Рисуем план всех линий. Определяем места установки распределительных коробок.
- Монтаж каркаса из профилей (4-6 часов). Собираем скелет перегородки из профилей ПС и ПД. Оставляем зазоры для прохода кабелей.

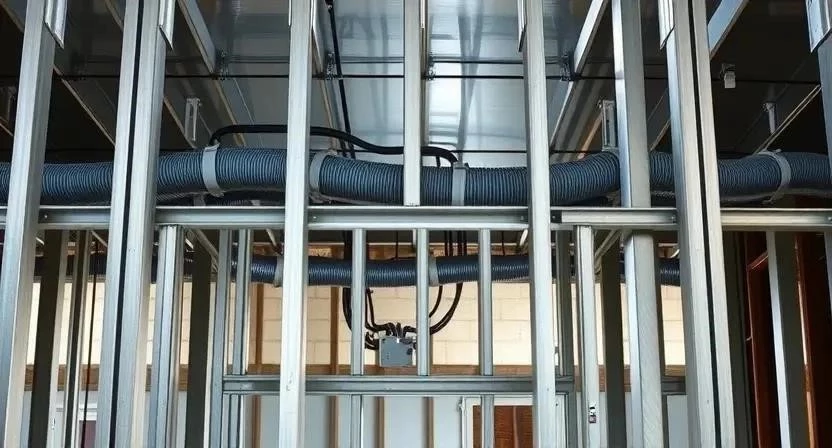

- Прокладка гофротрубы (3-5 часов). Пропускаем гофру через специальные отверстия в профилях. Не сгибайте ее под острым углом, чтобы не пережать кабель.
- Затяжка кабеля в гофру (2-4 часа). Протягиваем ВВГнг-LS. Использую для этого стальную проволоку-протяжку.
- Установка распределительных коробок (2 часа). Крепим коробки к профилям. Все соединения делаем в них.

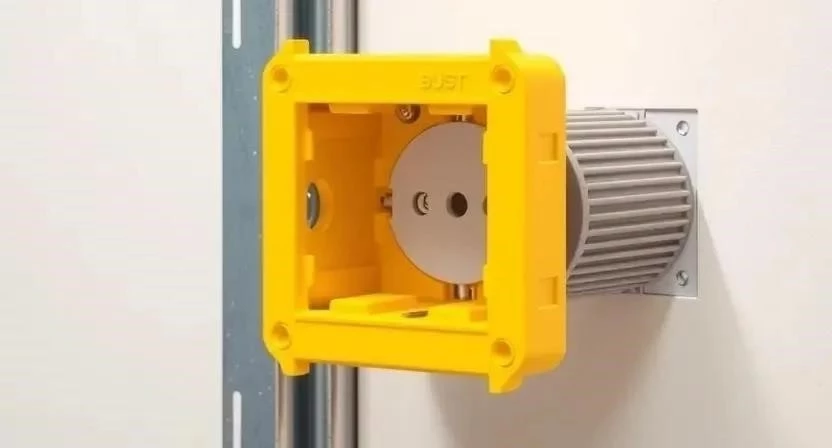

- Монтаж подрозетников для ГКЛ (2-3 часа). Вставляем специальные подрозетники в листы ГКЛ или фиксируем их к профилям.
- Проверка линий (1 час). Обязательная прозвонка всех цепей мультиметром. Убеждаемся, что нет короткого замыкания.
- Фиксация кабеля (2 часа). Притягиваем гофру к профилям пластиковыми стяжками каждые 50-70 см.
- Обшивка листами ГКЛ (5-8 часов). Закручиваем листы саморезами. Слежу, чтобы саморез не попал в кабель — это критическая ошибка!
- Финишная установка (3-4 часа). Монтируем розетки и выключатели. Подключаем к щитку.
Нюанс: При фиксации кабеля не затягивайте стяжки слишком туго. Изоляция не должна деформироваться.
Из моего опыта: Однажды я решил сэкономить время и не стал использовать гофру на коротком участке. В итоге при закручивании самореза в гипсокартон я пробил кабель. Пришлось вскрывать часть стены. Теперь гофра — мой закон.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и схема | 3 часа | Точность до миллиметра |
| Сборка каркаса | 6 часов | Проверка уровнем |
| Электромонтаж | 10 часов | Использование гофры |
| Обшивка ГКЛ | 8 часов | Контроль мест прохода кабеля |
| Финальный монтаж | 4 часа | Проверка напряжения |
Важные технические нюансы
Соблюдайте требования ПУЭ (Правила устройства электроустановок). Кабель должен прокладываться строго вертикально или горизонтально. Никаких диагоналей! Это нужно для того, чтобы любой человек спустя годы знал, где проходит провод, и не просверлил его. Температура в помещении при работе должна быть от +5 до +30 градусов. Влажность не должна быть избыточной, иначе гипсокартон впитает воду и деформируется. Помните о пожарной безопасности: используйте только негорючие материалы для изоляции.
Распространенные ошибки новичков
Многие пытаются упростить процесс, что ведет к проблемам.
- Прокладка кабеля без гофры. Риск повреждения при монтаже ГКЛ.
- Неправильное сечение провода. Использование 1.5 мм2 для мощных розеток ведет к перегреву.
- Отсутствие заземления. Опасно для жизни и техники.

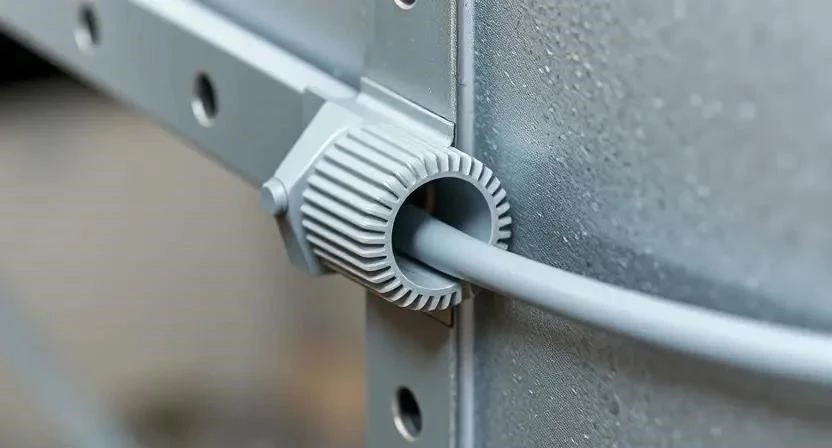

- Пережатие кабеля краем профиля. Со временем изоляция перетирается.
- Слишком мало розеток. Придется использовать удлинители, что портит вид.
Мой совет: Я всегда закладываю в стену один запасной кабель «на будущее». Например, для возможного монтажа кондиционера или дополнительного освещения. Это избавляет от необходимости штробить стены позже.
Расчет стоимости реализации
Цена зависит от объема работ и качества материалов. Своими руками вы экономите на оплате труда, но тратите свое время.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8 000 | 8 000 | 0 |
| Работа электрика | 0 | 12 000 | 12 000 |
| Расходники (диски, биты) | 1 000 | 0 (входит в работу) | -1 000 |
| 9 000 | 20 000 | 11 000 |
| Нагрузка (приборы) | Рекомендуемое сечение | Автомат защиты |
|---|---|---|
| Освещение (LED, люстры) | 3х1.5 мм2 | 10А |
| Стандартные розетки | 3х2.5 мм2 | 16А |
| Мощная техника (духовка, стиралка) | 3х2.5 или 3х4 мм2 | 16А — 25А |
Эксплуатация и уход
После завершения работ сеть должна работать стабильно. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет. Чтобы найти проводку в стене спустя время, я рекомендую сфотографировать каркас с проложенными кабелями до того, как зашьете его гипсокартоном. Приложите фото к плану квартиры. Это самый простой и надежный способ. Также используйте современные бесконтактные детекторы напряжения для поиска линий.
Альтернативные способы разводки
Если классический вариант вам не подходит, рассмотрите другие опции. Беспроводные системы управления светом позволяют минимизировать количество проводов. Для любителей стиля лофт подойдет открытая проводка в винтажных трубах или на керамических изоляторах — это выглядит очень стильно. Также существуют специальные кабельные каналы, которые монтируются поверх отделки, но это скорее временное решение.
Кстати, я пробовал делать открытую проводку в одной из комнат. Выглядит круто, но собирает пыль. В жилых зонах все же лучше скрытый монтаж.
Безопасность при работе
Электричество не прощает ошибок. Соблюдайте эти правила:
- Работайте только при полностью отключенном питании на щитке.
- Используйте средства защиты: перчатки и очки при сверлении.
- При работе с химией (герметики, пена) обеспечьте проветривание.
- Не используйте поврежденный инструмент.
- Запрещено соединять провода скруткой — только клеммники (WAGO) или пайка.
FAQ: Ответы на частые вопросы
Какое сечение кабеля выбрать для розеток?
Для стандартных розеток используйте 3х2.5 мм2. Это обеспечит безопасную передачу тока для большинства бытовых приборов.
Можно ли прокладывать водопроводные трубы рядом с электрикой?
Можно, но с соблюдением дистанции. Минимальное расстояние между кабелем и трубой должно быть 15-20 см. Если они пересекаются, делайте это под прямым углом и обязательно используйте гофру.
Как выбрать подрозетник для гипсокартона?
Покупайте специальные подрозетники с «ушками» или зажимными лапками. Они фиксируются на листе ГКЛ, не требуя дополнительного крепления к профилю.
Как закрепить тяжелую люстру в ГКЛ?
Никогда не крепите тяжелые приборы к самому гипсокартону. Используйте специальные закладные из фанеры или бруса, которые монтируются в каркас до обшивки.
