Задумываетесь, как правильно развести трубы в новом доме или квартире? Это один из самых ответственных этапов, где ошибка может стоить десятков тысяч рублей на переделку. Сложность монтажа варьируется от простой пайки до сложной обвязки коллекторов, а стоимость материалов может отличаться в два-три раза. Тройниковая или коллекторная разводка — главный вопрос при планировании водопровода. Давайте разберемся, какой вариант будет надежнее и выгоднее именно для вас.
Особенности и назначение систем
Разводка труб водоснабжения — это способ распределения воды от ввода в дом до конечных точек (смесителей, унитаза, стиральной машины). Тройниковая схема разводки представляет собой последовательное соединение, где от основной магистрали с помощью тройников отходят ветки к приборам. Это классический, проверенный временем метод, который до сих пор популярен из-за своей простоты.

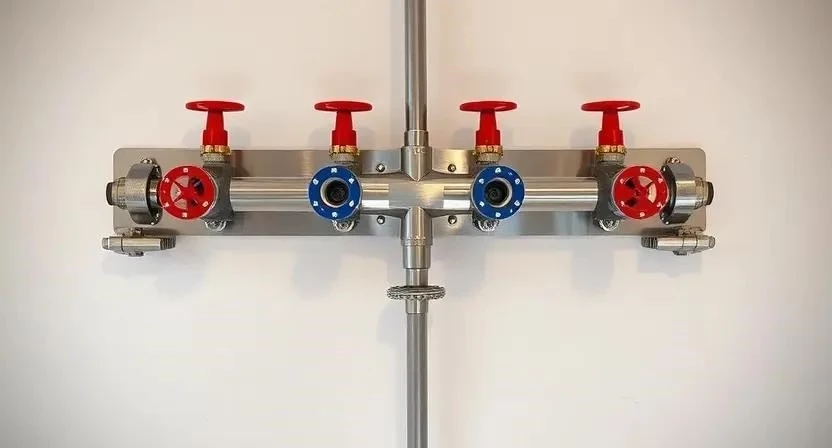

Коллекторная схема водопровода работает иначе. Здесь устанавливается специальный распределитель (коллектор), от которого к каждой точке водоразбора идет отдельная труба. Это похоже на электрический щиток: каждая ветка независима. Такой подход становится стандартом в современном дорогом ремонте, так как он полностью решает проблему перепадов давления.
Сравнение технических параметров
При выборе важно смотреть не только на цену, но и на то, как система поведет себя под нагрузкой. Я заметил, что в больших домах тройниковая схема часто приводит к тому, что в дальних комнатах напор воды заметно слабее.
| Характеристика | Тройниковая разводка | Коллекторная разводка | Что это означает для пользователя |
|---|---|---|---|
| Давление воды | Снижается к концу линии | Стабильное во всех точках | Отсутствие скачков температуры в душе |
| Количество соединений | Много (в стенах) | Минимум (только на узле) | Меньше риск протечек в скрытых зонах |
| Расход воды | Зависит от открытых кранов | Равномерный распредел | Можно пользоваться всеми кранами сразу |
| Сложность расчета | Низкая | Средняя/Высокая | Требуется точный расчет длины каждой трубы |
| Возможность ремонта | Сложно (нужно вскрывать стены) | Просто (перекрытие ветки на узле) | Ремонт без демонтажа плитки |
Нюансы установки и монтажа

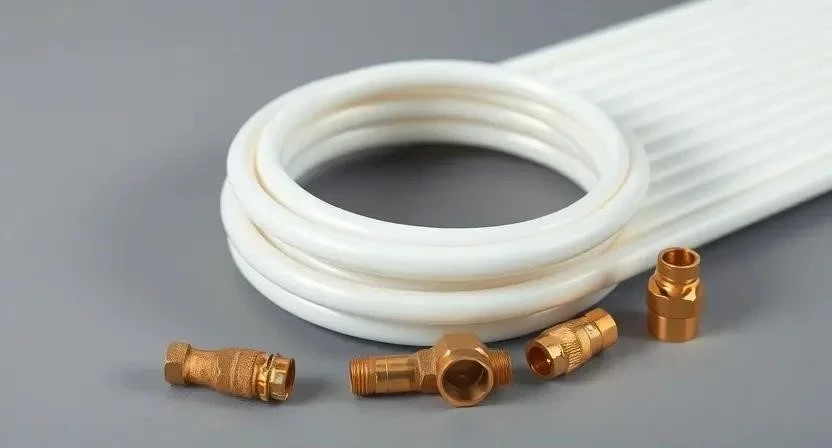

Монтаж труб в квартире или доме требует разного подхода в зависимости от схемы. Для тройниковой разводки чаще используют полипропилен, а для коллекторной — сшитый полиэтилен (PEX), так как он позволяет прокладывать трубы без фитингов внутри стен.
Необходимые материалы для монтажа (на средний санузел):
- Труба (ПП или PEX) — 20-40 метров;
- Коллектор с расходомерами — 2 шт. (ГВС и ХВС);
- Тройники, угольники, муфты — 15-25 шт. (для тройниковой);
- Запорная арматура (шаровые краны) — 4-6 шт.;
- Фитинги для подключения приборов — 8-12 шт.;
- Герметик, ФУМ-лента или нить — 3-4 упаковки;
- Крепежные клипсы/хомуты — 50-100 шт.;
- Изоляционный утеплитель (энергофлекс) — по длине труб;
- Смесители и сантехника — по проекту.
Инструментарий для работы:
- Паяльник для полипропилена (обязательно для ПП);
- Кримпер/пресс-клещи (обязательно для PEX);
- Труборезы (обязательно);
- Перфоратор с бурами 6-10 мм (обязательно);
- Уровень строительный (обязательно);
- Разводной ключ и набор рожковых ключей (обязательно);
- Маркер, рулетка, карандаш (обязательно);
- Миксер для подготовки стяжки (желательно).
Я однажды смонтировал тройниковую схему в старой хрущевке и заметил, что когда кто-то включал воду на кухне, в душе вода становилась ледяной. С тех пор я рекомендую коллекторную систему для любого жилья, где больше двух точек разбора.
Пошаговая технология монтажа (коллекторная схема):
- Проектирование и разметка точек водоразбора (2-3 часа).
- Подготовка помещения: очистка стен, грунтовка (3-4 часа).
- Монтаж коллекторного узла на стену в техническом шкафу (2 часа).
- Штробление стен под прокладку труб (5-8 часов).
- Прокладка труб от коллектора к каждой точке без разрывов (6-10 часов).
- Фиксация труб клипсами с шагом 50-70 см (3 часа).
- Установка выходных фитингов в местах подключения сантехники (2 часа).
- Опрессовка системы (проверка давлением) в течение 24 часов.
- Изоляция труб утеплителем для исключения конденсата (3 часа).
- Заделка штроб раствором и выравнивание поверхности (4-6 часов).
- Установка смесителей и финальное подключение (4 часа).
- Проверка герметичности всех соединений при рабочем давлении (1 час).
Важно соблюдать температурный режим: монтаж проводить при температуре от +5°C до +30°C. Время высыхания стяжки или штукатурки над трубами составляет от 3 до 14 дней в зависимости от состава.
Типичные ошибки новичков:
- Слишком сильный перегрев трубы при пайке (заужение просвета);
- Отсутствие опрессовки перед зашивкой труб в стены;
- Использование дешевых китайских фитингов, которые текут через год;
- Прокладка труб без учета теплового расширения;
- Забытая запорная арматура на отдельных ветках;
- Неправильный расчет диаметра магистральной трубы.
Безопасность при работе:
При штроблении стен обязательно используйте респиратор и защитные очки. Работа с паяльником требует осторожности, чтобы не получить ожоги. При работе с электроинструментом проверьте исправность кабелей и используйте УЗО. Не допускайте работы в закрытых помещениях без проветривания при использовании химических герметиков.
Срок службы и надежность в работе
Долговечность системы напрямую зависит от материала. Сшитый полиэтилен в коллекторной схеме служит до 50 лет, так как в стенах нет соединений — течь может только в доступных местах. Тройниковая разводка из полипропилена также долговечна, но каждое соединение (пайка) является потенциальной точкой отказа.
По прочности PEX-трубы выигрывают: они эластичны и не боятся гидроударов. Полипропилен более жесткий и может треснуть при сильном механическом воздействии или резком перепаде температур. Уход за обеими системами минимален, но в коллекторной схеме проще проводить профилактику — достаточно перекрыть один кран на узле, не отключая воду во всем доме.
Эстетика и визуальное решение

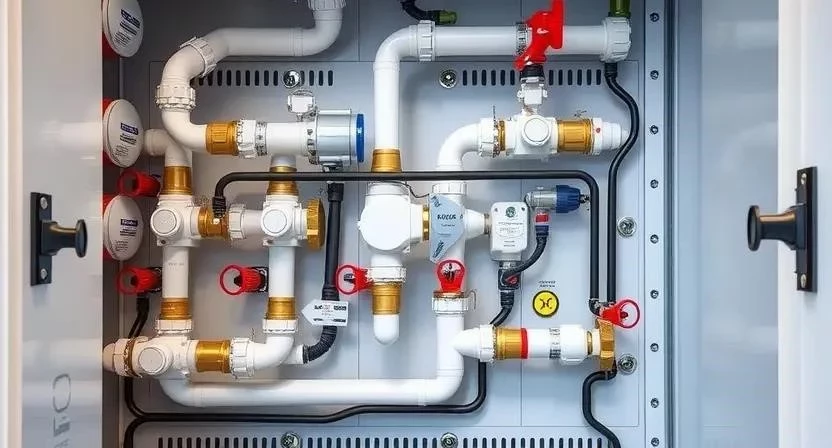

С точки зрения дизайна, тройниковая разводка полностью скрыта в стенах, что делает её незаметной. Однако она требует большего количества штроб. Коллекторная схема требует выделения специального места — сантехнического шкафа. Сейчас это считается признаком качественного ремонта.
Я собирал коллекторный узел в загородном доме и был в восторте от того, как аккуратно выглядят параллельные трубки в шкафу. Это выглядит профессионально и современно. Если вы планируете минимализм, коллектор можно спрятать за декоративной панелью или в нише, оставив доступ к кранам.
Финансовый расчет: материалы и работа
Разводка труб в частном доме или квартире требует четкой сметы. Коллекторная система всегда дороже на старте, но экономит деньги в будущем при ремонте.
| Статья расходов | Тройниковая (Бюджет) | Коллекторная (Средний/Премиум) | Экономия своими руками |
|---|---|---|---|
| Материалы (трубы, фитинги) | 5 000 — 12 000 руб. | 15 000 — 40 000 руб. | До 20% (опт) |
| Коллекторный узел | 0 руб. | 8 000 — 25 000 руб. | 0 руб. |
| Работа мастера | 7 000 — 15 000 руб. | 12 000 — 30 000 руб. | 100% стоимости |
| Расходники (крепеж, пена) | 2 000 — 4 000 руб. | 3 000 — 6 000 руб. | 10% |
| 14 000 — 31 000 руб. | 38 000 — 101 000 руб. | от 7 000 до 30 000 руб. |
Сильные и слабые стороны схем
Чтобы окончательно определиться, сравним плюсы и минусы каждого метода в одной таблице.
| Тип разводки | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Тройниковая | Низкая стоимость, простота монтажа, минимум труб | Перепады давления, риск протечек в стенах, сложность ремонта | Для эконом-ремонта или 1-2 точек разбора |
| Коллекторная | Стабильный напор, высокая надежность, удобное управление | Высокая цена, большой расход труб, нужно место под узел | Для комфортного жилья и больших домов |
Критерии выбора оптимального варианта
Как выбрать схему разводки труб? Всё зависит от ваших целей и бюджета. Я всегда использую качественный сшитый полиэтилен, потому что он прощает мелкие огрехи при гибке и гарантирует отсутствие протечек в стенах.
Выбирайте тройниковую разводку, если:
- Бюджет сильно ограничен.
- В санузле всего одна точка водоразбора (например, только один смеситель).
- Вы делаете временный ремонт или перепродаете жилье.
- Нет возможности выделить место под коллекторный шкаф.
- Вы уверены в идеальном качестве пайки каждого стыка.
- Давление в общедомовой магистрали очень высокое.
- Нужно максимально быстрое решение.
Выбирайте коллекторную разводку, если:
- В доме много сантехники (ванна, душ, раковина, стиралка, посудомойка).
- Вы цените комфорт и не хотите, чтобы вода в душе меняла температуру.
- Вы делаете капитальный ремонт «для себя» на десятилетия.
- Есть возможность установить технический узел.
- Вы хотите иметь возможность отключить один кран, не выключая воду во всем доме.
- Вы используете трубы из сшитого полиэтилена.
- Планируете установку системы «умный дом» с датчиками протечки.
Советы из практики мастеров
Опытные сантехники рекомендуют не экономить на запорной арматуре. Лучше переплатить за брендовый кран, чем через два года вскрывать дорогую плитку. Также советую всегда делать фото и видео всех проложенных труб перед тем, как залить их бетоном или зашить гипсокартоном. Это спасет вас от того, что вы просверлите трубу, вешая полку.
Дизайнеры советуют интегрировать коллекторный узел в мебель или скрытые ниши. Это позволяет сохранить эстетику интерьера, обеспечивая при этом полный доступ к управлению водой. Мой личный лайфхак: используйте трубы разного цвета для ХВС и ГВС — это исключает ошибки при монтаже и упрощает обслуживание.
| Ситуация | Рекомендуемый вариант | Почему? |
|---|---|---|
| Маленькая студия (1 санузел) | Тройниковая | Экономия места и денег |
| Загородный коттедж | Коллекторная | Много точек разбора, большая протяженность |
| Квартира с двумя санузлами | Коллекторная | Независимость двух зон водоснабжения |
| Бюджетный ремонт в хрущевке | Тройниковая | Минимальные затраты при базовых потребностях |
| Премиум-апартаменты | Коллекторная | Максимальная надежность и статус |
FAQ: Ответы на частые вопросы
1. Можно ли совместить обе схемы?
Да, это называется комбинированная разводка. Основные магистрали идут тройниками, а в каждой мокрой зоне ставится мини-коллектор.
2. Какая труба лучше: полипропилен или сшитый полиэтилен?
Для тройниковой разводки — полипропилен (дешевле). Для коллекторной — сшитый полиэтилен (надежнее, нет стыков в стенах).
3. Будет ли падать давление в коллекторной схеме?
Нет, именно в этом её главный плюс. Каждая точка получает воду напрямую от коллектора.
4. Сколько времени занимает монтаж?
В среднем от 3 до 7 дней, включая подготовку стен и опрессовку.
5. Нужно ли ставить редуктор давления при коллекторной разводке?
Очень желательно. Коллекторы чувствительны к резким скачкам давления, редуктор продлит срок службы системы.
6. Можно ли смонтировать коллекторную схему самому?
Да, если у вас есть пресс-инструмент (его можно взять в аренду). Это проще, чем паять десятки тройников.
7. Что делать, если в доме низкое давление в системе?
В таком случае коллекторная схема может даже ухудшить ситуацию из-за лишних сопротивлений. Рекомендуется установка насоса повышения давления.
8. Как рассчитать количество труб для коллектора?
Измерьте расстояние от коллектора до каждой точки разбора по кратчайшему пути и прибавьте 10-15% на изгибы и запасы.
