Эффективная солнечная батарея своими руками

Комментарии:

Если вы задумывались над альтернативным способом получения энергии и решили устанавливать солнечные батареи, то наверняка хотите сэкономить. Одной из возможностей экономии — сделать контроллер заряда своими руками

. При установке солнечных генераторов — панелей, требуется много дополнительного оборудования: контроллеры заряда, аккумуляторы, для перевода тока под технические стандарты.

Рассмотрим изготовление контроллера заряда солнечной батареи своими руками.

Это устройство контролирующее уровень зарядки свинцовых аккумуляторов, не допускающее их полной разрядки и перезарядки. Если аккумулятор начнет разряжаться в аварийном режиме, аппарат снизит нагрузку и не допустит полной разрядки.

Стоит отметить, что самостоятельно изготовленный контроллер не сравниться по качеству и функционалу с промышленным, но он будет вполне достаточен для работы элетросети. В продаже попадаются изделия, изготовленные в подвальных условиях, которые имеют очень низкий уровень надежности. Если у вас не хватает средств на дорогостоящий агрегат, лучше собрать его самостоятельно.

Контроллер заряда акб от солнечных батарей изготовленный самостоятельно

Даже самодельный продукт должен соответствовать следующим условиям:

  • 1,2P
  • Максимально разрешенное входное напряжение должно равняться общему напряжению всех батарей без нагрузки.

На изображении ниже вы увидите схему такого электрооборудования. Для того чтобы собрать его потребуются небольшие познания в электроники и немного терпения. Конструкция немного доработана и теперь вместо диода установлен полевой транзистор, регулирующийся компаратором. Такой контролер заряда будет достаточен для использования в сетях не высокой мощности, с использованием только . Отличается простотой изготовления и дешевизной материалов.

Контроллер заряда для солнечных батарей

работает по простому принципу: когда напряжение на накопителе достигает указанного значения, он прекращает зарядку, дальше идет только капельный заряд. В случае падения напряжения показателя ниже установленного порога подача тока на аккумулятор возобновляется. Использование аккумуляторов отключается контролером когда в них заряд менее 11 V. Благодаря работе такого регулятора акб самопроизвольно не разрядится во время отсутствия солнца.

Основные характеристики схемы контролера заряда

  • Напряжение заряда V=13,8V (настраивается), измеряется при наличии тока заряда;
  • Отключение нагрузки происходит когда Vbat мене 11V (настраивается);
  • Включение нагрузки когда Vbat=12,5V;
  • Температурная компенсация режима заряда;
  • Экономичный компаратор TLC339 можно заменить на более распространенный TL393 или TL339;
  • Падение напряжения на ключах менее 20mV при заряде током 0,5А.

Усовершенствованный контроллер заряда солнечной батареи

Если вы уверены в своих познаниях электронного оборудования, можно попробовать собрать более сложную схему контроллера заряда. Она более надежна и способна работать как от солнечных батарей, так и от ветрогенератора, который поможет вам получать свет по вечерам.

Выше представлена усовершенствованная схема котроллера заряда своими руками. Для изменения пороговых значений применяются подстроечные резисторы, с помощью которых вы будете регулировать параметры работы. Ток, поступающий от источника коммутируется реле. Само реле управляется ключом полевых транзисторов.

Все схемы контроллера заряда

проходили проверку на практике и отлично зарекомендовали себя на протяжении нескольких лет.

Для дачи и прочих объектов, где не требуется большое потребление ресурсов, нет смысла затрачиваться на дорогостоящие элементы. Если вы имеете необходимые знания, можно доработать предложенные конструкции или добавить необходимый функционал.

Так вы можете сделать своими руками контроллер заряда при использовании устройств альтернативной энергии. Не стоит отчаиваться если первый блин вышел комом. Ведь никто не застрахован от ошибок. Немного терпения, старания и экспериментов доведут дело до конца. Зато работающее электроснабжение будет отличным поводом для гордости.

Контроллер заряда является очень важным узлом системы, в которой электрический ток создают солнечные панели. Устройство управляет зарядкой и разрядкой аккумуляторных батарей. Именно благодаря ему, батареи не могут перезарядиться и разрядиться настолько, что восстановить их рабочее состояние будет невозможно.

Такие контролеры можно сделать своими руками.

Возможные места установки

В качестве места установки можно предложить несколько различных вариантов:

  1. Если решено осуществить монтаж солнечных батарей на крыше, то её уклон должен быть не больше 40 градусов. Такой вариант предполагает использование профилей в качестве несущей конструкции для солнечной батареи. Если же уклон кровли от 30-40 градусов, можно поставить солнечные панели без кронштейна.
  2. Для установки солнечной батареи на плоской крыше, придется изготовить каркас со специальной наклонной подставкой, так как конструкция должна находиться под уклоном к крыше дома.
  3. На стене установка солнечных батарей осуществляется довольно редко. В этом случае, как и в других, понадобится стальной наклонный каркас, который обеспечит расположение батареи под уклоном.
  4. Если в зимнюю пору для местности характерны обильные осадки, то установку можно расположить на земле. Для этого понадобится опереть её на специальную штангу.
  5. Батарею можно разместить на крыше балкона или лоджии, в случае если это верхний этаж частного дома или квартира находится на последнем этаже. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребности. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты.

Современные устройства со встроенными солнечными модулями

Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство может дополняться различными функциями, например, фонариком.

Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.

Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Учимся устанавливать солнечные батареи

Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

Как работают фотоэлементы солнечной батареи

Еще Беккерель доказал, что энергию солнца можно преобразовать в электричество, освещая специальные полупроводники. Позднее эти полупроводники стали называть фотоэлементами. Фотоэлемент представляет собой два слоя полупроводника имеющих разную проводимость. С обеих сторон к этим полупроводникам припаиваются контакты для подключения в цепь. Слой полупроводника с n проводимостью является катодом, а слой с p проводником анодом.

Проводимость n называют электронной проводимостью, а слой p дырочной проводимостью. За счет передвижения «дырок» в p слое во время освещения, создается ток. Состояние атома потерявшего электрон называется «дырка». Таким образом, электрон перемещается по «дыркам» и создается иллюзия движения «дырок».

Принцип работы фотоэлемента

В действительности «дырки» не передвигаются. Граница соприкосновения проводников с разной проводимостью называется p-n переходом.  Создается аналог диода, который выдает разность потенциалов при его освещении. Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода.

Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток. Величина разности потенциала зависит от размеров фотоэлемента, силы света, температуры. Основной первого фотоэлемента стал кремний. Однако высокую чистоту кремния получить трудно, стоит это недешево.


Когда освещается n проводимость, то электроны, получая дополнительную энергию, начинают проникать сквозь барьер p-n перехода. Число электронов и «дырок» меняется, что приводит к появлению разности потенциала, и при замыкании цепи появляется ток

Поэтому сейчас ищут замену кремнию. В новых разработках кремний заменен на многослойный полимер с высоким КПД до 30%. Но такие солнечные панели дорогие, и пока отсутствуют на рынке. КПД солнечных батарей можно повысить, если устанавливать их на южной стороне и под углом не меньше 30 градусов.

Рекомендуется, солнечные батареи устанавливать на устройство слежения за движением солнца. Это устройство передвигает панели таким образом, чтобы они получали максимально возможное освещение лучами солнца от восхода до заката. При этом КПД солнечных панелей возрастает достаточно сильно.

Помогла вам статья?

ДаНет

Элементы

Главные функциональные части СЭС:

  1. СБ — панели со специальным покрытием. Притягивая, задерживая, аккумулируя и концентрируя солнечный свет, тепло, передают его дальше для преобразования в электричество.
  2. Контроллер. Контролирует, показывает состояние АКБ, зарядку/разрядку. Прерывает зарядку, если идет перезарядка, и возобновляет ее.
  3. Инвертор. Преобразует энергию солнца в ток нужного параметра — переменный для бытовой сети (220 или 380 В). Можно ставить несколько таких устройств (как и контроллеров) — система будет стабильнее.
  4. Аккумуляторные батареи, блоки бесперебойного питания — обязательная часть, с ними энергия будет накапливаться и расходоваться соответственно нуждам потребителя, сети.
  5. Предохранители. Монтируются между панелями и их секциями, исключают короткие замыкания.
  6. Коннекторы, распространенный стандарт MC4.

Контроллеры могут быть встроенными внутрь инверторов, БПП. Сама солнечная батарея (поли или монокристалл) состоит из 4 слоев: стеклянное покрытие, выдерживающее удары града и подобные нагрузки, пленочное, прозрачное покрытие (EVA), гелиоэлемент (кремниевый), притягивающий и взаимодействующий с солнечными лучами, пленка для герметизации. Есть также разное размещение p и n слоев, переходов внутри. Тонкопленочные разновидности имеют особую структуру.

Полезные советы

Прислушайтесь к рекомендациям опытных строителей:

  1. Панели необходимо тщательно очищать от снега, грязи и пыли, так как это существенно снижает поглощение солнечной энергии устройством.
  2. Пышные кроны высоких деревьев, которые препятствуют попаданию солнечных лучей на батарею, придется проредить. Если дом находится в тени других построек, то установка солнечных панелей целесообразна разве что только поликристаллических, и то эффективность будет снижена.
  3. Прежде чем приниматься за сборку панелей, нужно произвести небольшой расчёт. Для начала нужно проанализировать, сколько киловатт нужно получить из системы в день. Одна панель способна выработать 0,12 кВт, так что может быть, что при небольшом потреблении их установка окупится лет через 50, поэтому она не целесообразна. В зависимости от требуемой средней дневной нормы и подбирается количество панелей.
  4. При монтаже солнечных батарей своими руками, панели лучше ориентировать на юг, так как в солнечные часы с этой стороны поступает максимальное количество солнечной энергии.

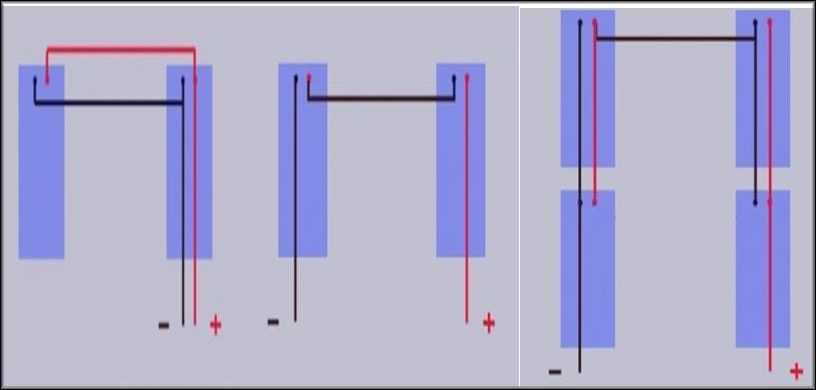

Как соединять солнечные батареи?

Последовательное соединение

Вот так выглядит параллельное соединение солнечный панелей. В этом случае суммируется выдаваемая сила тока, а напряжение остается таким же

параллельное соединение солнечных панелей

Параллельное соединение

Если же вы хотите увеличить напряжение, то следует соединять панели последовательно. В этом случае у вас напряжения, получаемые с каждой солнечной панели будут суммироваться.

последовательное соединение солнечных панелей

Последовательно-параллельное соединение

Если вы хотите увеличить и напряжение и выдаваемую силу тока, то в этом случае соединяют панели последовательно-параллельно

последовательно-параллельное соединение солнечных панелей

Часовой механизм поворота

Устройство часового механизма поворота в основе своей довольное простое. Для того чтобы создать такой принцип работы, нужно взять любые механические часы и соединить их с двигателем солнечной батареи.

Для того чтобы заставить работать двигатель, необходимо установить один подвижный контакт на длинную стрелку механических часов. Второй неподвижный закрепляется на двенадцати часах. Таким образом, каждый час, когда длинная стрелка будет проходить через двенадцать часов, контакты будут замыкаться, и двигатель будет поворачивать панель.

Временной промежуток в один час, выбран исходя из того, что за это время солнечное светило проходит по небу около 15 градусов. Установить еще один неподвижный контакт можно на шесть часов. Таким образом, поворот будет проходить каждые полчаса.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

  • регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
  • отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

Параметр Описание
Мощность Зависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного.
Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз.
Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжению Рекомендованное соотношение (вольтаж/мощность СЭС):
  • 12 В /600 Вт;
  • 24 В/ 600…1500 Вт;
  • 48 В/ больше 1500 Вт.
КПД Это малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес 1 кг — 100 Вт.
Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигнала Меандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы.
Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов.
Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазный Трехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Схема подключения модуля

Клик для увеличения схемы

После снятия задней стенки можно получить доступ к печатной плате устройства.

В качестве аккумулятора была выбрана батарея 12 В емкостью 1,2 А/ч, потому, что она у автора была. На самом деле в ясный солнечный день панель сможет зарядить 2-3 таких аккумулятора. Для уменьшения опасности короткого замыкания в цепь аккумулятора включен плавкий предохранитель. Для недопущения разряда аккумулятора через солнечную панель при малом освещении последовательно с панель включен диод Шотки типа IN5817. Когда аккумулятор полностью заряжен ток, отбираемый от солнечной батареи, составляет около 50 мА, при напряжении 19 В.

В качестве тестовой нагрузки использована самодельная светодиодная фитолампа на 4-х последовательно включенных фитосветодиода мощностью 1 Вт, последовательно со светодиодами включен резистор типа МЛТ-2, сопротивлением 30 Ом. При напряжении 12,6 В, ток потребляемый лампой составит около 60 мА. Таким образом аккумулятор на 1,2 А*ч позволяет питать эту лампу около 20 часов.

В целом собранная автономная конструкция оказалась вполне работоспособной с технической точки зрения. Но с экономической точки зрения, учитывая стоимость солнечной батареи, аккумулятора и блока управления картина получается безрадостной. Солнечная батарея стоит 2700 р, аккумулятор 12 В 1,2 А/ч стоит около 500 р, блок управления 400 р. Так же автор пробовал использовать два последовательно включенных аккумулятора 6 В 12 А/ч (они будут иметь стоимость около 3000 р), такой аккумулятор у автора заряжается за 3-4 солнечных дня, при этом ток зарядки доходит до 270 мА.

Общая стоимость использованного оборудования в минимальной комплектации 3600 р. Как несложно видеть, данная фитолампа потребляет около 0,8 Вт. При тарифе 3,5 р за 1 кВт/ч, лампа должна работать от сети при КПД источника питания 50%, около 640000 ч или 73 года только для того, что бы можно было оправдать затраты на оборудование. При этом за такой промежуток времени, несомненно, придется несколько раз полностью сменить оборудование, деградацию аккумулятора и фотоэлементов ни кто не отменял.

Пошаговый процесс сборки

Чтобы построить панель понадобится:

  • Алюминиевые уголки.
  • Фанера, ДВП или ДСП.
  • Герметик.
  • Прозрачное защитное покрытие (оргстекло или стекло с низким содержанием железа, каленное).
  • Солнечные батареи.
  • Шина для пайки СЭ (в идеале) или оплетка от провода, провод.
  • Кабель.
  • Шуруповерт.
  • Саморезы, уголки и прочие метизы.
  • Ножовка по металлу.

Сборка каркаса

Когда вы определились, какого размера должна быть панель – вырежьте шаблон из картона, разложите на нем кремниевые элементы, оставляя зазор между ними 3–5 мм. Кремний – очень хрупкий материал, этот зазор нужен, чтобы пластины не треснули в процессе нагревания и охлаждения. Затем обрежьте шаблон по размерам и приступайте к сборке алюминиевого каркаса. Можно соединять детали внахлест или встык, но для последнего нужно резать материал под 45 градусов, для этого удобно использовать стусло. Не забудьте вклеить защитное стекло, прежде чем смонтируете щит с солнечными элементами.

Спайка пластин

На обратной стороне пластин нанесен металлический слой серебристого цвета. Он поддается лужению с применением кислотного флюса. Заранее залудите провод или шину. Шина – это плоский проводник. Если такой нет, можно использовать оплетку кабеля или тонкий провод.

Далее, нужно кисточкой нанести флюс на металлический слой на кремнии, быстрыми движениями паяльника размазать каплю припоя, когда поверхность станет более однородной и блестящей – контакт залужен. Некоторые используют флюс-карандаш. Не пробовал, но им, кажется, будет удобно работать. Припой ПОС-61 – подойдет для пайки. Последовательное соединение пластин повышает выходное напряжение, соединение групп в параллель – выходной ток.

Здесь есть две рекомендации:

  1. Не перегрей! Чтобы не повредить пластину и контакт нельзя долго задерживаться паяльником, для этого нужен паяльник мощностью от 30 до 60 Вт, с теплоемким жалом (т. е. потолще).
  2. Не расколи! Пластины очень тонкие и хрупкие. Во время пайки положите пластины на мягкий толстый картон, пенопласт, пенофол, тряпку, в конце концов. Это уменьшит вероятность скола при надавливании паяльником или переворачивании элементов.

Дополнительно нужно установить диод Шоттки. Если вы хотите избежать обратного тока от аккумулятора в темное время суток, то диод можно установить между батареей и аккумулятором. Производители не ставят диодов вовсе.

Сборка панели

Задняя крышка может быть выполнена из пластика, фанеры и других листовых материалов. Просверлите по его площади отверстия для циркуляции воздуха, при этом нужно залить герметиком все электрические соединения, чтобы избежать коррозии. После сборки необходимо установить ее на несущую стационарную конструкцию. Лучше предусмотреть возможность регулировки угла наклона – это поможет достичь оптимальной мощности в разные времена года, подстраивая положение под солнце.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Принцип работы солнечной батареи: как устроена и работает солнечная панель

Коллекторы: получение тепла из солнечной энергии

Солнечные коллекторы

Солнечные батареи могут применяться для обогрева объектов, нагрева жидкости. Возможность получения тепла обусловлена способностью батареи накапливать энергию. Это позволяет повышать температуру теплоносителя в трубах, за счет чего обеспечивается не только нагрев жидкости, но и обогрев всего объекта. Солнечные коллекторы функционируют по определенной схеме. Их основные элементы конструкции:

  • насосная станция;
  • бак-аккумулятор;
  • контроллер;
  • трубы и фитинги.

Виды коллекторов:

  • плоские: состоят из плоского абсорбера, покрытия, теплоизолирующего слоя;
  • вакуумные (трубчатые): состоят из стеклянной колбы, теплоизоляционный материал заменен на вакуум, который заполняет емкость (в ней также находится абсорбер).

У второго варианта есть существенное преимущество – низкие теплопотери. По этой причине вакуумные коллекторы применяются повсеместно там, где не могут быть установлены плоские аналоги.

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.


Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.


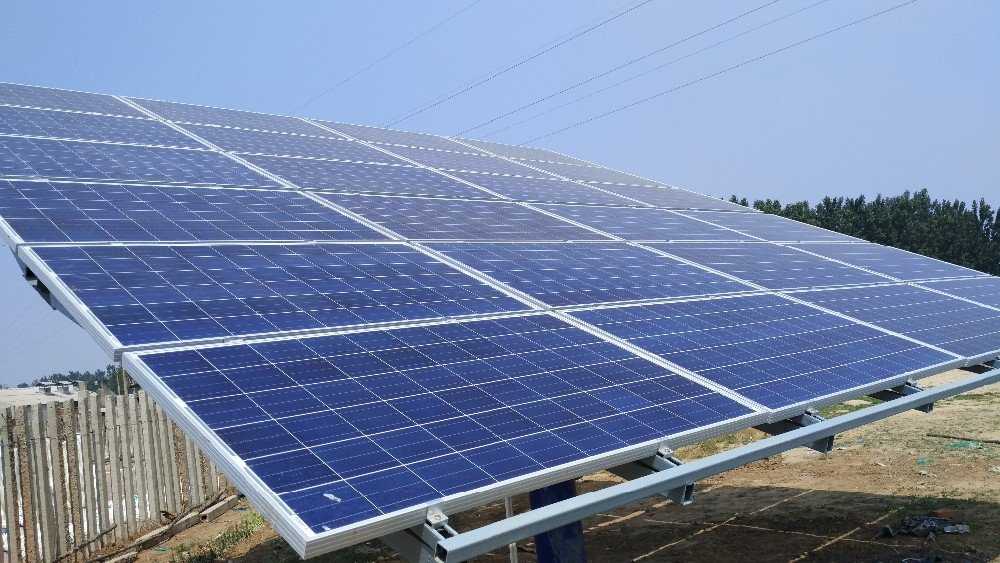

Поликристаллические солнечные панели

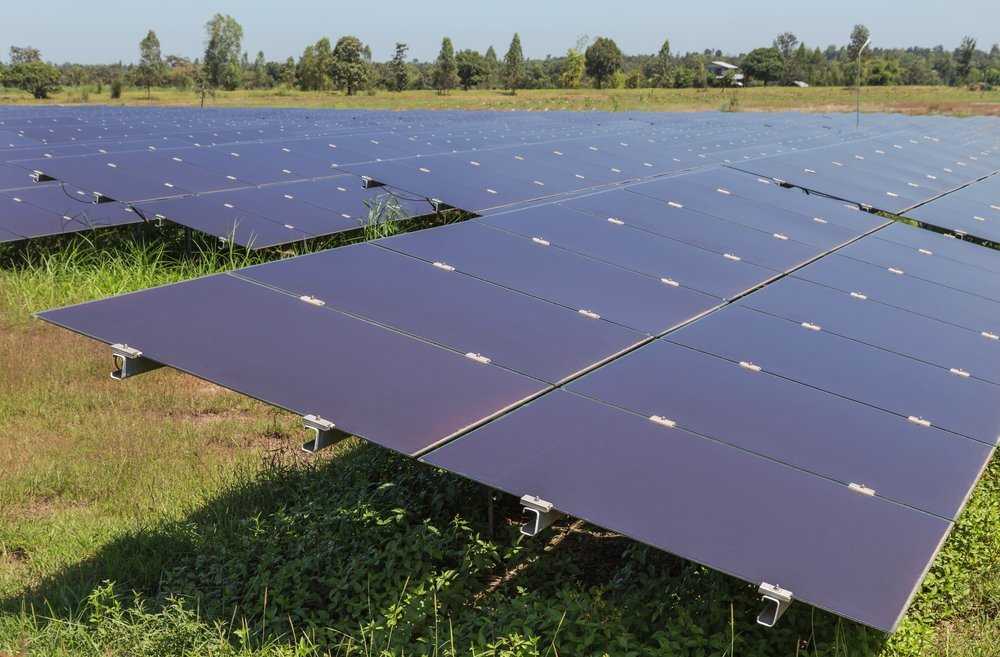

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.


Тонкопленочные (аморфные) солнечные панели

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.


Гетероструктурные солнечные панели

Основные элементы конструкции:

  • аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
  • инвертор – преобразователь тока (из постоянного в переменный);
  • контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

Режим Разряд

Если при старте программы напряжение на АБ ниже Umax, включается дозаряд АБ с током Is. После достижения напряжения Umax начинается разряд АБ с током Ii. Ведется подсчет емкости АБ.

Когда напряжение на АБ достигнет Umin разряд прекращается, на индикатор выводится индикация разряд выкл и емкость на АБ-???.?AH Vm 11.0 – минимальное напряжение на АБ.

Если истекло время дозаряда или разряда (для дозаряда и заряда устанавливается время H) – остановка программы, индикация ERROR.

Если ток заряда или разряда превысил установленные на 0.2 – остановка программы, индикация ERROR в верхней строке. В нижней строке ток, при котором произошло отключение.

Источники

  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://www.rlocman.ru/shem/schematics.html?di=582543
  • https://KotelSibir.ru/kotel/samodelnyj-kontroller-zaryada-solnechnoj-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://batareykaa.ru/kontroller-zaryada-solnechnoj-batarei/
  • https://BurForum.ru/teoriya-i-opyt/kontroller-solnechnoj-batarei-shema.html

Эффективность устройства

Единичный фотоэлемент даже в самую ясную погоду выдаёт слишком мало электроэнергии. Его мощности будет хватать только на светодиоды. Для увеличения мощности объединяют несколько таких элементов в параллельную цепь. Это усиливает напряжение. Повышение силы тока осуществляется за счёт последовательных соединений. Эффективность батарей зависит от:

  • силы светового потока;
  • температуры панели;
  • угла падения света;
  • наличия антиотражающего покрытия.

Чем холоднее вокруг, тем эффективнее функционирует всё оборудование. Также для поддержания максимального КПД необходимо установить контроллер. Он автоматически подстраивает гелиопанель и настраивает оптимальный режим работы в зависимости от выдаваемого тока.

Для получения максимальной отдачи батареи нужно подобрать правильный угол падения лучей. Идеальный угол — прямой. Отклонение от перпендикуляра в пределах 30° практически не оказывает влияния на энергоэффективность оборудования.

Также нужно обратить внимание на то, что пыль и любые загрязнения очень понижают производительность фотоэлементов. Множество фотонов просто не могут пройти сквозь грязь, поэтому фотоэлементам нечего перерабатывать в электроэнергию

Поверхности батарей необходимо регулярно мыть.

В некоторых моделях фотонных батарей встроены линзы для фокусирования света на фотоэлемент. Это значительно повышает КПД, но только в ясную погоду. В пасмурный день такие модели практически полностью перестают вырабатывать электричество. Обычные панели в такой ситуации продолжили бы работать.

Как используется солнечная энергия

Существует два основных способа преобразования солнечной энергии. После выполнения определенных действий она превращается в тепло и электричество. Именно первый вариант стал использоваться в первую очередь, при котором тепловая энергия солнца собиралась с помощью специальных коллекторов (рис. 1). Собранное тепло передается теплоносителю и далее осуществляется его практическое применение. Подобные системы используются для дома при устройстве отопления и подачи горячей воды. Во втором случае солнечная энергия напрямую превращается в электрическую. Данный процесс осуществляется с использованием физических свойств фотоэлектрических элементов. Эти качества похожи на природный фотосинтез, в результате которого солнечные лучи превращаются в другие виды материи. Действие солнечной батареи и производство электроэнергии происходит по аналогичной схеме в дневное и ночное время.

В данном случае все зависит от материала, используемого в солнечных панелях. В большинстве устройств применяется кремний, соединенный с медью, кадмием, индием. Полученные таким образом полупроводники, под влиянием света начинают вырабатывать электрический ток. Наиболее высокий КПД у фотоэлектрических панелей из монокристаллического кремния. Другие виды элементов – поликристаллические и аморфные, считаются менее эффективными, обладают более низким КПД и стоят значительно дешевле.

Определенное количество фотоэлементов объединяются вместе, и становятся общими работающими солнечными батареями. Кроме того, гелиосистема включает в себя инвертор для преобразования напряжения, контроллер для управления зарядкой-разрядкой, а также один или несколько аккумуляторов.

Гибкие солнечные батареи

Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.

T_3Fq3YnxMk

Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.

SunCharger SC-9/14 — батарея в сложенном виде

Она же — в раскрытом виде

Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).

Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.

Выходной разъём SunCharger SC-9/14

Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.

Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.

Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.

Солнечная гибкая батарея (модель SunCharger SC-34/18)

Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.

Эта же батарея в раскрытом виде

Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».

Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.

Эффективность батарей гелиосистемы

Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

Эффективность солнечных панелей зависит от:

  • температуры воздуха и самой батареи;
  • правильности подбора сопротивления нагрузки;
  • угла падения солнечных лучей;
  • наличия/отсутствия антибликового покрытия;
  • мощности светового потока.

Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

Гелиопанели выпускаются с расчетом на выходное напряжение, кратное 12 В – если на аккумулятор надо подать 24 В, то две панели к нему придется подсоединить параллельно

Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

Параметры и характеристики солнечных батарей

Основным показателем работоспособности батареи является ее мощность. Максимальное напряжение создается при наличии яркого света и зависит от количества элементов, соединенных последовательно. Важным фактором считается площадь каждого из них.

Нормальное функционирование панелей во многом зависит от дополнительных компонентов системы. Среди них следует отметить контроллер зарядки аккумуляторной батареи, а также инвертор, который нужен для преобразования постоянного тока в переменный.

Каждый аккумулятор обладает допустимым током зарядки, который не должен быть превышен. В противном случае это приведет к выходу из строя всей системы. Мощность, необходимая для зарядки аккумулятора, выбирается в зависимости от его напряжения. Уровень заряда как раз и обеспечивается контроллером, в результате, поступающая солнечная энергия используется максимально полно.

Необходимость использования контроллера связана с недостатками прямого подключения аккумулятора к батарее. В этом случае ток зарядки может быть либо слишком большим, либо слишком маленьким. В первом случае АКБ быстро выйдет из строя, а во втором – аккумулятор не будет полностью заряжен.

Мощность инвертора должна совпадать с аналогичным показателем у подключаемого оборудования. В этом случае в расчет принимается суммарная мощность используемых электроприборов.

Аморфные преобразователи из кремния

Аморфные панели дешевле остальных, это обуславливает принцип работы солнечной батареи и ее устройство. Каждая панель состоит из нескольких тончайших слоев кремния. Их изготавливают путем напыления частиц материала в вакууме на фольгу, стекло или пластмассу.

КПД панелей значительно меньше, чем у предыдущих моделей. Он достигает 6%. Кремниевые слои довольно быстро выгорают на солнце. Уже через полгода использования этих батарей их эффективность упадет на 15%, а иногда и на все 20.

Два года работы полностью исчерпают ресурс действующих веществ, и панель нужно будет менять.

Но есть два плюса, из-за которых эти батареи все же покупают. Во-первых, они работают даже в пасмурную погоду. Во-вторых, как уже говорилось, они не такие дорогие, как другие варианты.

Монокристаллические преобразователи на крыше

Производство солнечных батарей

Солнечная батарея состоит, как известно, из нескольких обязательных частей. Основой основ у нее, подобно двигателю у машины или сердцу у человека, является солнечная панель – прозрачный прямоугольный короб с темными квадратиками тонко нарезанного кремния внутри. Кремний, используемый в производстве, а точнее его оксид (соединение с кислородом) – основной элемент производства солнечных батарей.

Технологии, лежащие в основе производства солнечных батарей, все время совершенствуются и состоят из нескольких этапов.

  • На первом этапе подготавливают сырье: очищают кварцевый песок, прокаливая его с коксом. В результате он освобождается от кислорода, превращаясь в куски чистого кремния, напоминающие чем-то уголь. Затем, из него выращивают кристаллы – основу солнечных панелей, упорядочив структуру кремния. Для этого чистый кремний опускают в тигель, нагревают до высокой температуры, добавляя в расплавленную лаву затравку. Можно сравнить ее с образцом будущего кристалла, вокруг которого, слой за слоем нарастает кремний упорядоченной структуры. После нескольких часов роста получается кристалл монокремния (или поликристаллический кремний, процесс получения которого более затратный, что сказывается на цене солнечных батарей из него), напоминающий большую сосульку. Затем заготовку  цилиндрическую превращают в параллелепипед. После этого заготовку режут на пластины толщиной 100-200 микрон (толщина трех человеческих волос), тестируют их, сортируют и направляют на следующую стадию обработки.
  • На втором этапе пластина паяют в секции, их которых на стекле  формируют блоки, чтобы исключить возможность механического воздействия на  готовые солнечные элементы. Секции обычно состоят из 9-10 солнечных элементов, блоки – из 4-6 секций.
  • Третий этап заключается в ламинировании спаянных в блоки пластин этиленвинилацетатной пленкой, а затем защитным покрытием, который осуществляется  с помощью компьютера, который следит за давлением, вакуумом и температурой.
  • Четвертый этап заключительный. Во время него монтируется соединительная коробка и алюминиевая рама. Вновь проводят тестирование, во время которого измеряют показатели напряжение холостого хода, ток короткого замыкания, напряжение и ток точки максимальной емкости.

Использование солнечных батарей производства Suntech для освещения стадиона в Пекине

Терминология

Основные термины, используемые в этой сфере:

  1. Солнечная энергия – электричество, которое получают от солнца при использовании панелей.
  2. Солнечная инсоляция – показывает, сколько солнечного света приходится на квадратный метр поверхности, расположенной перпендикулярно лучам.
  3. Фотоэлектрические элементы – модули, способные преобразовывать солнечный свет в электрическую энергию. Обычно вырабатывают от 1 до 2 Вт энергии, но есть и более производительные варианты.
  4. Фотогальваническая система – комплект оборудования, преобразовывающий свет солнца в электроэнергию.
  5. Солнечные батареи или панели – группа фотоэлектрических элементов, сгруппированных в большой модуль и соединенных последовательным или последовательно-параллельным способом. Обычно в одну батарею входит от 36 до 40 сегментов.
  6. Массив – несколько солнечных панелей, соединенных чтобы получить нужное количество тока.
  7. Каркасные модули – конструкции в алюминиевом каркасе, прочные и герметичные.
  8. Бескаркасные элементы – гибкие варианты, их используют в условиях меньших нагрузок.
  9. Киловатт-час (кВт) – стандартный показатель измерения электрической мощности.
  10. КПД (эффективность) – солнечных панелей. Показывает, какое количество солнечной энергии, попавшей на поверхность, преобразуется в электричество. Обычно показатель составляет 15-24%.
  11. Деградация – уменьшение емкости солнечных батарей, происходящее по естественным причинам. Измеряется в процентах от первоначальных показателей.
  12. Пиковые нагрузки – моменты, когда требуется наибольшее количество электроэнергии.
  13. Кристаллический кремний – сырье для изготовления солнечных панелей. Самый распространенный и долговечный вариант на сегодня.
  14. Аморфный кремний – состав, нанесенный на поверхность методом испарения и закрытый защитным составом.
  15. Полупроводники – вещества, которые при определенных условиях могут проводить ток. Сюда относится большинство новых материалов, используемых при производстве солнечных батарей.
  16. Инвертор – устройство для преобразования постоянного тока в переменный.
  17. Контроллер – регулирует выходное напряжение с солнечных модулей для правильной зарядки аккумуляторов.

Карта инсоляции на территории России.

Это только самые распространенные термины, есть и дополнительные варианты. Но даже знание основ поможет намного лучше разобраться в теме.

Понятие солнечной энергетики

Солнечная энергетика — это тематика, в которой имеется очень много неразберихи и нюансов. Попытки разобраться в ней часто вызывают трудности у новичков и людей, далёких от техники. Но без понимания принципа действия солнечных батарей не получится выжать максимальный КПД. В этом случае приобретение оборудования бессмысленно, ведь можно выбрать не ту модель или попросту сжечь технику.

Чтобы избежать неприятных последствий, нужно разобраться с разновидностями оборудования для получения энергии от солнечных лучей. Существует два типа устройств, имеющих принципиальные различия между собой. Солнечные батареи используются для преобразования фотонов в электрическую энергию. Коллекторы применяются для получения тепловой энергии.

Также нужно разобраться с самим понятием солнечной батареи. Слово «батарея» подразумевает какое-либо накопительное устройство, но это не совсем так. Солнечная батарея используется только для выработки электроэнергии. В течение дня электрическая энергия накапливается в аккумулирующих устройствах для обеспечения дома в ночное время.

Из данного видео узнаем как устроена солнечная батарея:

Как выбрать место для монтажа солнечных батарей

Вы, наверняка, видели дома с блестящими панелями на крыше. Казалось бы, что место очевидно, но все же в его выборе есть свои правила. Для максимальной продуктивности батареи устанавливаются в наиболее освещенном месте во всем дворе. И это не обязательно крыша. Для этого подойдет земельный участок, на который помещаются специальные опоры. Если это Ваш вариант, позаботьтесь, чтобы на панели не падала тень от соседних зданий, деревьев и больших предметов. Интересно, что поликристаллические модели еще могут справляться с затемнением, а вот монокристаллические практически приостанавливают свою работу, если на них падает тень. Возможно, пока за Вашим забором нет соседей, но в будущем они обязательно появятся. Этот момент нужно обязательно предусмотреть.

Если все же Вам по душе размещение солнечных панелей на крыше или стенах дома, нужно выдерживать определенное расстояние между ними. Ряды не должны затенять друг друга, если их достаточно много. Расстояние между рядами должно быть не менее 1,7 высоты ряда.

В контексте монтажа источников альтернативной энергии стоит затронуть такой показатель, как инсоляция. Она обозначает, сколько солнечной радиации выпадает в Вашем регионе. Чем выше этот показатель, тем больше энергии смогут выработать модули. Если Вы живете на севере, то возможно, понадобится больше панелей для достижения той же выходной мощности, нежели на юге страны. Ниже мы наводим карту инсоляции Украины, чтобы Вы могли понимать, насколько рационально устанавливать батареи в Вашем регионе.

Этапы подключения панелей к оборудованию СЭС

Подключение солнечных панелей представляет собой поэтапный процесс, который может быть выполнен в разном порядке. Обычно производят соединение модулей между собой, затем собирают комплект оборудования и аккумуляторы, после чего панели подключают к приборам. Это удобный и безопасный вариант, позволяющий проверить правильность соединения всех элементов перед подачей напряжения. Рассмотрим эти этапы внимательнее:

К аккумулятору

Разберемся, как подключить солнечную батарею к аккумулятору.

Поэтому между фотоэлектрическими элементами и батареями обязательно устанавливают контроллер, обеспечивающий штатный режим зарядки и отдачи энергии. Кроме того, на выходе контроллера обычно устанавливают инвертор, чтобы иметь возможность преобразования накопленной энергии в стандартное напряжение 220 В 50 Гц. Это наиболее удачная и эффективная схема, которая позволяет батареям отдавать или получать заряд в оптимальном режиме и не превышать свои возможности.

Перед тем, как подключить солнечную панель к аккумулятору, необходимо проверить параметры всех компонентов системы и убедиться в их соответствии. В противном случае результатом может стать потеря одного или нескольких приборов.

Иногда используется упрощенная схема подключения модулей без контроллера. Этот вариант применяется в условиях, когда ток от панелей заведомо не сможет создать перезаряд аккумуляторов. Обычно такой способ применяют:

  • в регионах с коротким световым днем
  • низким положением солнца над горизонтом
  • маломощными солнечными панелями, не способными обеспечить избыточный заряд АКБ

При использовании этого метода необходимо обезопасить комплекс, установив защитный диод. Он ставится как можно ближе к аккумуляторам и защищает их от короткого замыкания. Панелям оно не страшно, но для АКБ это весьма опасно. Кроме того, при расплавлении проводов сможет начаться пожар, что создает опасность для всего дома и людей. Поэтому обеспечить надежную защиту — первоочередная задача владельца, решение которой должно быть выполнено до ввода комплекта в эксплуатацию.

К контроллеру

Второй способ часто используется владельцами частных или загородных домов для создания низковольтной осветительной сети. Они приобретают недорогой контроллер и подключают к нему солнечные панели. Устройство компактное, по размерам соотносимо с книгой средних размеров. Оно оснащено тремя парами контактов на лицевой панели. К первой паре контактов подключают солнечные модули, к другой — присоединяют АКБ, а к третей — освещение или другие низковольтные приборы потребления.

Сначала на первую пару клемм подают напряжение 12 или 24 В от аккумуляторов. Это проверочный этап, он нужен для определения работоспособности контроллера. Если прибор верно определил величину заряда батарей, приступают к подключению.

К третьей паре контактов присоединяют низковольтные светильники или иные приборы потребления, питающиеся от 12 (24) В постоянного тока. Больше ни с чем соединять такой комплект нельзя. Если необходимо обеспечить питанием бытовую технику, надо собирать полнофункциональный комплект оборудования — частную СЭС.

К инвертору

Рассмотрим, как подключить солнечную панель к инвертору.

Сам процесс никакой сложности не составляет. В комплекте с инвертором идут два провода, обычно черного и красного цвета («-» и «+»). На одном конце каждого провода есть специальный штекер, на другом — зажим типа «крокодил» для присоединения к клеммам аккумулятора. Провода согласно цветовой индикации присоединяют к инвертору, затем подключают к аккумулятору.

Как работает солнечное отопление?

Давайте подробно рассмотрим принцип работы солнечных батарей от ультрафиолетового света.

Между температурой коллектора и накопительного элемента появляется разница. Носитель тепла, что чаще всего является водой, в которую добавлен антифриз, начинает циркулировать о системе. Совершаемая жидкостью работа является именно кинетической энергией.

По мере прохождения жидкости через слои системы кинетическая энергия преобразовывается в тепло, которое и используется для отопления дома. Этот процесс циркуляции носителя обеспечивает помещение теплом и позволяет сохранять его в любое время суток и года.

Итак, мы выяснили принцип работы солнечных батарей.

Варианты соединения солнечных панелей между собой

Особых проблем не возникает, если панель одна, также и вариант только один: подсоединяют к соответствующим разъемам узлов.

Если же фотоэлементов, секций — две или больше, то возможны несколько модификаций соединения солнечных панелей между собой:

  • параллельное соединение солнечных панелей. Подключаются между собой аналогичные по полярности клеммы. На выходе получаем 12 В;
  • последовательное соединение солнечных панелей: «+» первой панели к «−» второй. Оставшийся «−» первой и «+» второй — на контроллер. На выходе получим 24 В;
  • самая оптимальная схема последовательно-параллельная, комбинация. Предполагает наличие отдельных групп фотоэлементов. Внутри секции панели объединены параллельно. Сами же группы — последовательно. На выходе получим самый оптимальный результат.

Ниже схематически параллельная, последовательная и смешанная схемы как правильно подсоединить панели между собой:

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
