Задумывались ли вы, насколько ваш дом защищен от внезапного удара молнии? Установка системы молниезащиты — задача средней сложности, которая обходится в среднем от 15 000 до 50 000 рублей и занимает около 2-3 рабочих дней. Правильно смонтированная кровля с громоотводом спасает не только стены, но и всю электронику в здании. Давайте разберемся, как сделать защиту надежной и безопасной.
Зачем нужна система молниезащиты
Принцип работы прост: молния всегда ищет кратчайший путь с наименьшим сопротивлением к земле. Громоотвод перехватывает этот разряд и безопасно уводит его в почву. Это защищает дом от прямого попадания и опасных электромагнитных импульсов. Многие верят в миф, что металлическая крыша сама по себе работает как защита. Это опасное заблуждение. Без заземления металл может расплавиться или вызвать пожар из-за искрения в местах соединений. Я убедился в этом, когда видел обгоревшую стропильную систему у соседа после сильной грозы.
Особенности разных типов кровли
Не всякая крыша одинакова в плане риска. Металлическая кровля (металлочерепица, профнастил) проводит ток, поэтому здесь критически важно качественное заземление. Деревянные перекрытия и мягкая черепица считаются диэлектриками, но при сильном ударе они просто вспыхивают. Шифер также не защищает дом. В любом случае, если ваш дом выше соседних построек или стоит на открытой местности, установка системы обязательна. Для плоских кровель чаще используют сетчатые приемники, а для скатных — стержневые.
Основные элементы защиты
Система состоит из нескольких ключевых узлов, которые должны работать как единое целое. Если одно звено выйдет из строя, вся конструкция станет бесполезной.
- Молниеприемник — принимает основной удар разряда.
- Токоотвод — стальной или медный провод, ведущий ток вниз.
- Заземлитель — металлический контур в почве.
- Зажимы — соединяют элементы между собой.
- Держатели — фиксируют токоотвод на стене или кровле.
- Изоляторы — предотвращают утечку тока в стены.
- Переходники — для соединения разных типов металлов.
- Ревизионные колодцы — для проверки сопротивления заземления.
Как выбрать подходящий громоотвод
Выбор зависит от архитектуры дома и площади застройки. Стержневые приемники идеальны для высоких зданий. Тросовые системы подходят для сложных скатов кровли. Сетчатые варианты лучше всего работают на плоских крышах больших площадей. Я всегда рекомендую выбирать материалы из одного металла, чтобы избежать электрохимической коррозии.
| Вид молниеприемника | Конструкция | Применение | Эффективность |
|---|---|---|---|
| Стержневой | Вертикальный штырь | Остроконечные крыши | Высокая (локальная) |
| Тросовый | Горизонтальный трос | Скатные кровли | Средняя (по площади) |
| Сетчатый | Сетка из проводников | Плоские кровли | Максимальная |
| Активный | Ионизирующий стержень | Большие объекты | Очень высокая |
| Комбинированный | Смешанный тип | Сложная архитектура | Высокая |
Подготовка к работам
Перед началом монтажа я обязательно провожу осмотр кровли. Нужно проверить состояние стропил и наличие металлических элементов. Расчет материалов делается исходя из периметра дома и высоты конька. Безопасность превыше всего: работа на высоте требует страховочного пояса.
- Лестница или строительные леса.
- Перфоратор с бурами по бетону и кирпичу.
- Набор гаечных ключей.
- Кусачки и стриппер для кабеля.
- Мультиметр или омметр (для замера сопротивления).
- Лопата или шурфовалка для заземления.
- Защитные перчатки и очки.
Пошаговая инструкция по установке
Монтаж требует точности. Я рекомендую выполнять работы в сухую погоду. Температура воздуха не влияет на свойства металла, но влажность может затруднить фиксацию элементов на кровле.

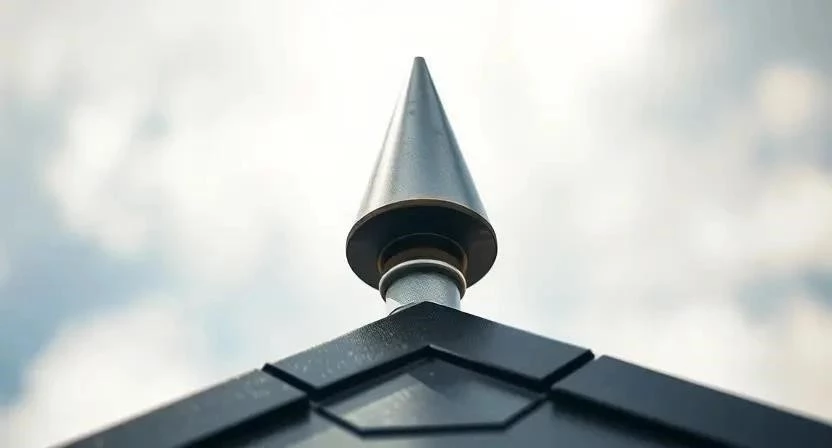

- Разметка и установка молниеприемника (3 часа). Устанавливаю штырь в самой высокой точке конька. Фиксирую его жестко, чтобы ветер не раскачал конструкцию.
- Прокладка токоотвода (4 часа). Веду провод от приемника вниз по кратчайшему пути. Избегаю резких изгибов — они создают опасное сопротивление.

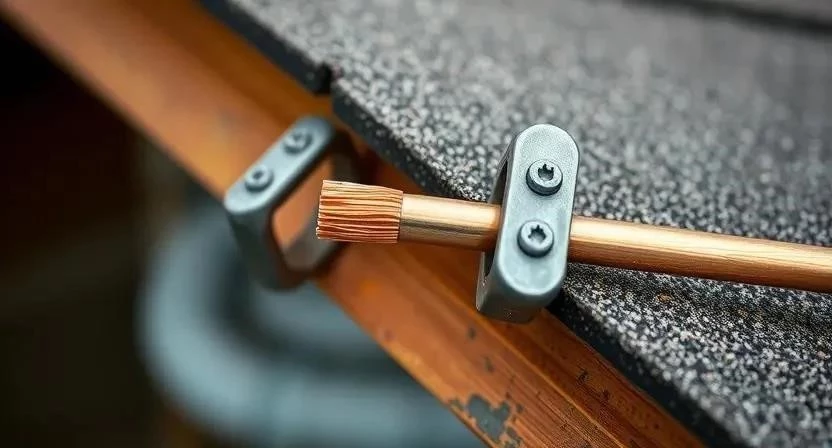

- Крепление к фасаду (3 часа). Использую специальные держатели каждые 1-1.5 метра. Провод должен идти параллельно стене.
- Рытье траншеи под заземление (6 часов). Копаю траншею глубиной 0.5-0.7 метра по периметру или в одной точке. Это самая тяжелая часть работы.

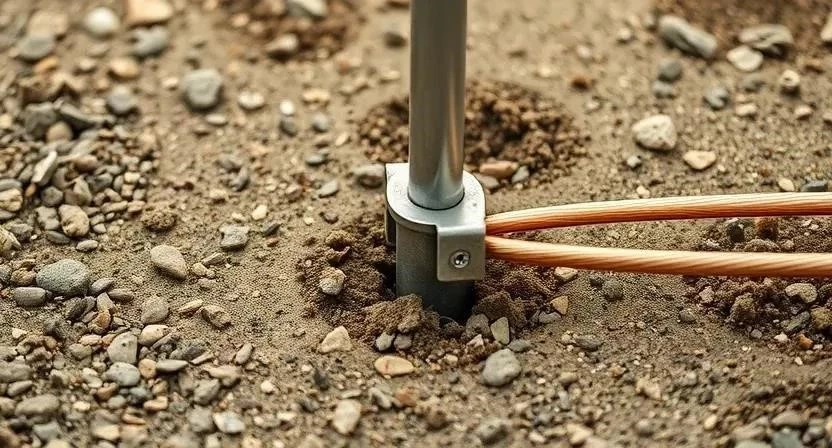

- Монтаж заземляющего контура (4 часа). Забиваю стальные уголки или стержни в грунт. Расстояние между электродами должно быть не менее 1 метра.
- Сварка и соединение (3 часа). Соединяю электроды полосой стали. Использую сварку, так как болтовые соединения со временем окисляются.
- Финальное соединение (2 часа). Соединяю токоотвод с заземлителем. Проверяю затяжку всех болтов.
- Замер сопротивления (2 часа). С помощью омметра проверяю, чтобы сопротивление было не выше 10 Ом. Если значение выше — добавляю еще один электрод.
Честно скажу, я однажды сэкономил и использовал обычный стальной трос вместо медного токоотвода. В итоге через два года заметил сильную коррозию в местах креплений. Теперь только качественная оцинковка или медь. Также я потратил почти весь день на заземление, потому что попал на глинистую почву, которая плохо проводит ток. Пришлось увеличить длину стержней.
Нормы и требования к монтажу
Все работы должны соответствовать ГОСТ и СНиП. Основное требование — обеспечить надежный путь тока в землю, минуя электропроводку дома. Расстояние от громоотвода до газовых труб или окон должно быть строго регламентировано.
| Параметр | Нормативное значение | Зачем это нужно |
|---|---|---|
| Сопротивление заземления | Не более 10 Ом | Быстрый отвод тока в землю |
| Диаметр токоотвода | От 8 мм (сталь) | Предотвращение плавления провода |
| Глубина заложения контура | 0.5 — 0.7 м | Защита от промерзания почвы |
| Шаг крепления держателей | 1 — 1.5 м | Жесткая фиксация системы |
| Высота приемника | 0.5 — 2 м над кровлей | Перехват молнии до касания крыши |
Ошибки новичков
Многие пытаются сэкономить, что приводит к печальным последствиям. Я часто вижу одни и те же промахи у начинающих мастеров.
- Использование тонких проводов, которые испаряются при первом же ударе.
- Отсутствие заземления (просто установка штыря на крыше).
- Соединение меди и алюминия без специальных переходников.
- Прокладка токоотвода слишком близко к электросетям или антеннам.
- Игнорирование замера сопротивления после установки.
Расчет стоимости и сметы
Цена зависит от материалов. Медь — премиум сегмент, оцинкованная сталь — бюджетный и средний. Самостоятельная установка позволяет сэкономить на работе мастера около 10-20 тысяч рублей.
| Статья расходов | Кол-во (на дом 100м2) | Средняя цена | |
|---|---|---|---|
| Молниеприемник (сталь) | 1 шт. | 2 500 | 2 500 |
| Токоотвод (лента 20х3) | 20 м | 150 / м | 3 000 |
| Заземляющие стержни | 3 шт. | 1 200 | 3 600 |
| Крепеж и зажимы | Комплект | 4 000 | 4 000 |
| Работа мастера | Услуга | 15 000 | 15 000 |
Обслуживание системы
Громоотвод не ставится один раз и навсегда. Раз в год, желательно весной, нужно проверять все соединения. Очищайте контакты от окислов и подтягивайте болты. Я всегда проверяю сопротивление заземления перед началом сезона гроз. Если оно выросло, значит, почва пересохла или контур поврежден.

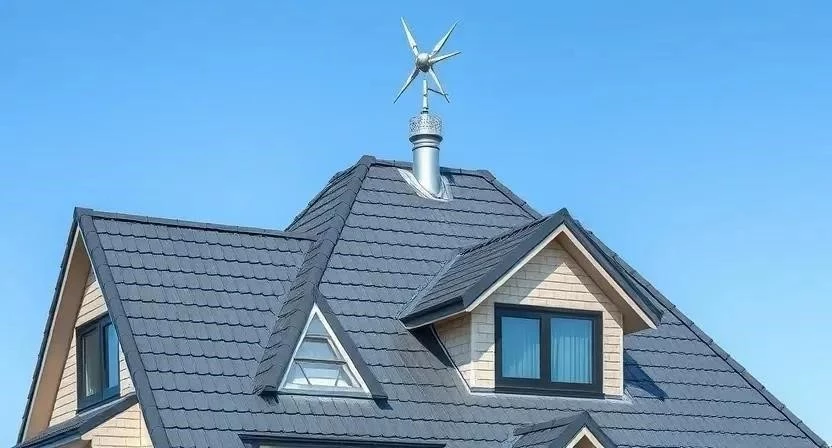

Альтернативы: активная молниезащита
Существуют активные системы. Они не просто ждут удара, а создают вокруг дома зону защиты с помощью ионизации воздуха. Это дороже, но эффективнее для больших территорий.
| Характеристика | Пассивная система | Активная система |
|---|---|---|
| Принцип работы | Прием и отвод разряда | Создание зоны защиты |
| Радиус защиты | Ограничен геометрией | До 60-100 метров |
| Сложность монтажа | Средняя | Высокая |
| Стоимость | Доступная | Высокая |
| Срок службы | 20-30 лет | 10-15 лет (нужна замена модуля) |
FAQ: Ответы на вопросы
Нужен ли громоотвод, если дом из кирпича?
Да, кирпич не проводит ток, но молния может ударить в антенну, кондиционер или просто пробить стену, вызвав пожар в перекрытиях.
Можно ли использовать обычный стальной уголок для заземления?
Можно, но только если он оцинкован. Обычный черный металл быстро сгниет в земле, и система перестанет работать.
Безопасно ли находиться в доме во время грозы с громоотводом?
Да, это гораздо безопаснее. Главное — не касаться металлических труб и электроприборов в момент удара.
Сколько стоит обслуживание в год?
Если делать самому, то бесплатно. Вызов мастера для замера сопротивления стоит от 2 000 до 5 000 рублей.
Меры безопасности: При работе на кровле используйте страховочный трос. При забивании стержней заземления будьте осторожны, чтобы не повредить скрытые кабели связи или газа. Работайте в плотных перчатках, чтобы избежать порезов об острые края металла.
