Задумывались, как правильно вывести вентиляционную трубу через кровлю, чтобы дом не протекал, а воздух циркулировал? Задача кажется простой, но на деле она требует точности. Ошибка в 10 сантиметров или плохо промазанный шов могут привести к сырости в доме. В среднем монтаж одного узла занимает от 5 до 10 часов, а стоимость материалов варьируется от 3 000 до 15 000 рублей в зависимости от сложности. Правильный монтаж вентиляции через кровлю — это залог долговечности всего строения.
Влияние конструкции крыши на установку
Тип кровли напрямую диктует способ вывода трубы. При односкатной кровле всё проще: труба проходит перпендикулярно плоскости. Здесь важно правильно рассчитать точку выхода, чтобы не перекрыть стропила. В двускатных системах ситуация сложнее. Если труба выходит выше конька, она работает максимально эффективно. Если ниже — возникает риск застоя воздуха.
Комбинированные кровли с разными уровнями скатов требуют индивидуального подхода к каждому узлу. Я однажды сталкивался с многоуровневой крышей, где пришлось подбирать разные типы прижимных планок для каждого участка. Главное — учитывать угол наклона ската, так как от этого зависит форма гидроизоляционного воротника.
Как определить правильную высоту трубы
Высота вентиляционной трубы — это не случайное число. Она регулируется СНиП 2.04.01-85. Основное правило: труба должна обеспечивать беспрепятственный выход воздуха. Для фановой трубы (канализации) критически важно, чтобы она возвышалась над кровлей на 30–50 см. Если труба выходит ниже конька, её высоту увеличивают, чтобы избежать завихрений воздуха.
Для дымоходов требования еще строже. Высота зависит от расстояния до ближайшего здания или дерева. Вытяжки из кухни или санузла обычно делают короче, но они всё равно должны быть выше уровня снежного покрова зимой.
| Тип трубы | Рекомендуемая высота над кровлей | Особенности расположения | Требование СНиП |
|---|---|---|---|
| Фановая труба | 30-50 см | Выше уровня снега | Обязательный вывод |
| Кухонная вытяжка | 20-40 см | Вдали от окон | Свободный выход |
| Вентканал санузла | 20-30 см | С учетом розы ветров | Минимум застойных зон |
| Дымоход | 50 см выше конька | Соблюдение противопожарных разрывов | Строгий регламент |
| Общая вентиляция | 30-50 см | Центральное расположение | Равномерный поток |

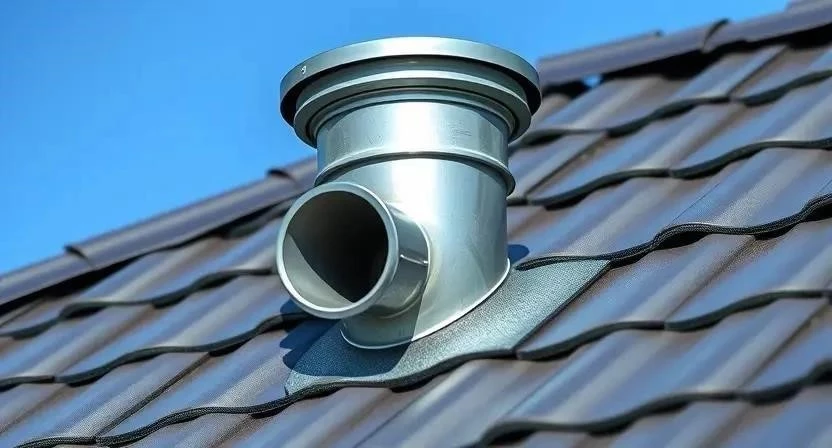

Устройство узла прохода вентиляции
Узел прохода — это самое уязвимое место. Основная цель здесь — создать герметичный «пирог». Конструкция должна включать в себя саму трубу, опорный хомут и прижимную планку. Важно исключить мостики холода. Если труба просто проходит сквозь утеплитель без зазора, в этом месте будет скапливаться конденсат.
Надежная фиксация осуществляется с помощью металлических стяжек или специальных кронштейнов. Я всегда рекомендую делать небольшой зазор между трубой и стропилом, заполняя его негорючим материалом. Это предотвратит передачу вибраций и температурных расширений на каркас крыши.

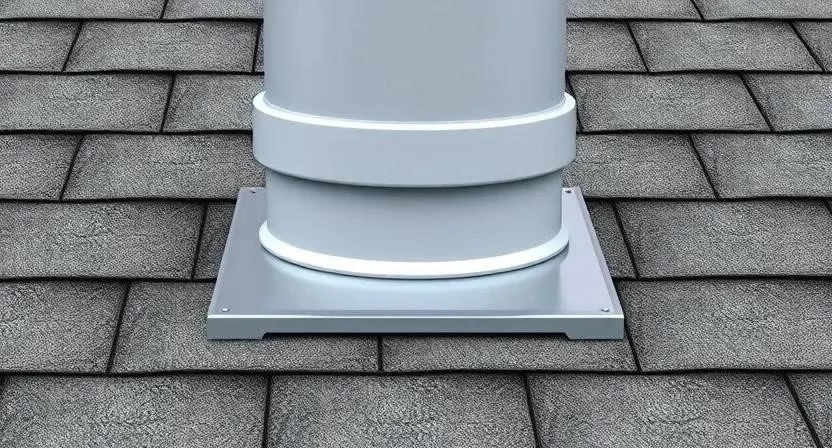

Обеспечение гидроизоляции прохода
Гидроизоляция кровли в месте прохода трубы должна быть абсолютной. Обычно используют специальные проходные элементы (флэшинги) или самодельные воротники из битумных материалов. Технология монтажа проста: материал накладывается «чешуей» — верхний слой всегда перекрывает нижний.
Для мягкой кровли используют прижимные планки и специальный герметик. Для жестких материалов — металлические фартуки. Главное — не перетягивать саморезы, чтобы не порвать гидроизоляционную мембрану.
| Материал | Срок службы | Сложность монтажа | Эффективность | Цена (средняя) |
|---|---|---|---|---|
| Битумная лента | 5-7 лет | Низкая | Средняя | 300-600 руб/м |
| Силиконовый герметик | 3-5 лет | Низкая | Низкая (вспомог.) | 400-800 руб/туба |
| Металлический фартук | 20+ лет | Средняя | Высокая | 1200-2500 руб/шт |
| ЭПДМ-мембрана | 15-20 лет | Высокая | Максимальная | 1500-3000 руб/м |
| Полимерный воротник | 10-15 лет | Средняя | Высокая | 800-1500 руб/шт |

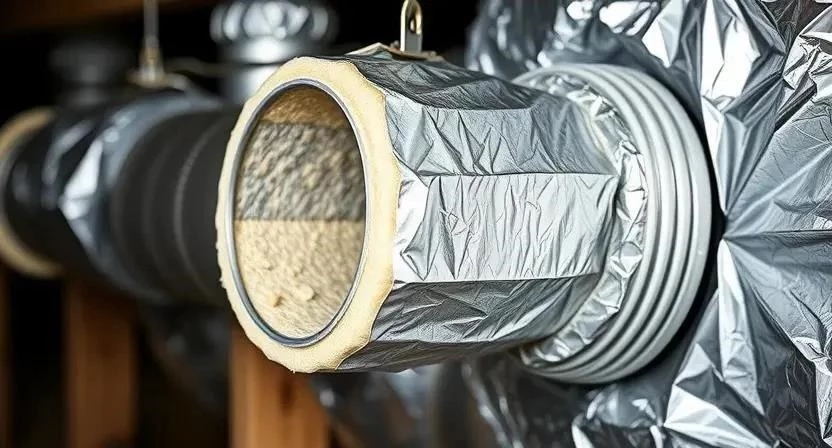

Теплоизоляция вентиляционной трубы
Утепление вентиляционной трубы необходимо для борьбы с конденсатом. Когда теплый влажный воздух из дома встречается с холодной стенкой трубы зимой, выпадает роса. Эта вода стекает вниз, что может привести к гниению утеплителя кровли или появлению плесени.
Обычно используют минеральную вату или вспененный полиэтилен. Технология проста: труба оборачивается утеплителем в 2-3 слоя, после чего фиксируется армированным скотчем или фольгой. Важно, чтобы слой утеплителя был однородным, без разрывов.
Монтаж вентиляционной трубы своими руками
Если вы решили делать всё самостоятельно, приготовьтесь к кропотливой работе. Я сам проходил через это и скажу честно: самое сложное — это работа на высоте с громоздкими трубами.
Необходимые материалы:
- Пластиковая или металлическая труба (диаметр 110-150 мм)
- Гидроизоляционный воротник (флэшинг)
- Минеральная вата (плотность от 35 кг/м3)
- Кровельный герметик (полиуретановый)
- Саморезы по металлу/дереву
- Алюминиевый скотч
- Прижимные планки
- Грунтовка для поверхности
- Металлические хомуты
Инструменты:
- Перфоратор или дрель
- Шуруповерт
- Строительный нож
- Уровень
- Рулетка
- Ножовка по металлу или пластику
- Ступенька или лестница
Подготовка поверхности: Сначала очистите место прохода от мусора. Если кровля уже застелена, аккуратно вырежьте отверстие, которое на 2-3 см шире диаметра трубы. Обязательно обработайте края гидроизоляционной мембраны праймером для лучшей адгезии.
Пошаговая инструкция по монтажу:
- Разметка отверстия на кровле (30 мин).
- Вырез отверстия в кровельном покрытии и мембране (1 час).
- Установка трубы в отверстие и центровка по уровню (1 час).
- Фиксация трубы к стропилам с помощью хомутов (40 мин).
- Монтаж гидроизоляционного воротника вокруг трубы (1.5 часа).
- Герметизация стыков воротника и кровли герметиком (1 час).
- Установка прижимных планок для фиксации гидроизоляции (1 час).
- Обертывание трубы утеплителем в чердачном пространстве (2 часа).
- Фиксация утеплителя алюминиевым скотчем (1 час).
- Установка декоративного колпака-дефлектора на верхний конец трубы (30 мин).
Технологические нюансы: При работе с пластиковыми трубами учитывайте их линейное расширение. Не затягивайте хомуты «намертво» — оставьте минимальный люфт. Температура при монтаже должна быть не ниже +5°C, иначе герметик не схватится. Время полного высыхания полиуретанового герметика составляет 24 часа.
Меры безопасности:
— Обязательно используйте страховочный пояс при работе на скате.
— Наденьте защитные очки и перчатки.
— При работе с утеплителем используйте респиратор.
— Проверьте исправность электроинструмента.
— Не работайте в сильный ветер или дождь.
Расчет стоимости:
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Труба ПВХ 110мм | 2 м | 600 руб/м | 1 200 |
| Воротник/флэшинг | 1 шт | 1 100 руб | 1 100 |
| Герметик | 1 туба | 700 руб | 700 |
| Утеплитель | 1 рулон | 1 500 руб | 1 500 |
| Метизы и скотч | комплект | 500 руб | 500 |
| — | — | 5 000 | |
| Работа мастера | — | — | 4 000 — 7 000 |
Экономия при самостоятельном выполнении составит около 5 000 рублей, но потребует вашего времени и усилий.
Особенности монтажа для различных покрытий
Каждый материал кровли требует своего подхода к герметизации. Металлочерепица и профнастил требуют использования жестких металлических фартуков, которые повторяют профиль волны. Мягкая кровля (битумная) монтируется с помощью прижимных планок и наплавления кусочков материала.
Керамическая черепица — самый сложный вариант. Здесь приходится подрезать отдельные плитки, чтобы создать ровный проем, и использовать специальные керамические воротники.
| Тип кровли | Способ герметизации | Сложность | Ключевой элемент |
|---|---|---|---|
| Металлочерепица | Металлический фартук | Средняя | Профилированная планка |
| Профнастил | Резиновый уплотнитель + планка | Низкая | Герметик-полимер |
| Мягкая кровля | Наплавление + прижимная планка | Средняя | Битумный праймер |
| Керамика | Подрезка плитки + воротник | Высокая | Специальный адаптер |
| Шифер | Цементный раствор или лента | Средняя | Гидроизоляционная лента |
Типичные промахи при установке
Самая частая ошибка — неправильный расчет высоты. Я видел случаи, когда трубу выводили слишком низко, и зимой её просто засыпало снегом. В итоге вентиляция переставала работать, а в доме становилось душно.
Еще один грех новичков — игнорирование утепления. Без него труба превращается в огромный конденсатор. Вода начинает капать прямо на потолок. Также часто забывают про качественную герметизацию: используют дешевый силикон, который трескается через год под солнцем.
Список критических ошибок:
- Отсутствие дефлектора на конце трубы.
- Использование гофры вместо жесткой трубы.
- Монтаж без учета розы ветров.
- Отсутствие зазора между трубой и стропилом.
- Недостаточный нахлест гидроизоляционных слоев.
- Экономия на качественном герметике.
- Отсутствие фиксации трубы хомутами.
Нормативная база и требования
Все работы должны соответствовать государственным стандартам. Основным документом является СНиП 2.04.01-85 «Вентиляция». Согласно нормам, вентиляционные шахты должны иметь надежную защиту от попадания осадков и быть выполнены из негорючих материалов в местах прохода через перекрытия. Также стоит опираться на правила пожарной безопасности, особенно если труба соседствует с дымоходом.
Альтернативные варианты решения
Если не хотите возиться с самодельными воротниками, используйте готовые проходные элементы. Сейчас продаются универсальные силиконовые уплотнители (типа Master Flash), которые растягиваются под любой диаметр трубы и прикручиваются к кровле. Это намного быстрее и надежнее.
Я в своем последнем проекте использовал именно такие готовые решения. Потратил на установку одного узла всего 40 минут вместо трех часов. Это отличный вариант для тех, кто ценит время и хочет получить заводское качество герметизации.
Ответы на популярные вопросы
Можно ли использовать пластиковую трубу для вентиляции через кровлю?
Да, ПВХ-трубы отлично подходят для фановой вентиляции и вытяжек. Главное — защитить их от ультрафиолета с помощью краски или специального колпака.
Что делать, если труба начала протекать через год?
Скорее всего, рассохся герметик или деформировался воротник. Нужно очистить шов от старого состава, обезжирить поверхность и нанести новый слой качественного полиуретанового герметика.
Нужно ли утеплять трубу, если она проходит через холодный чердак?
Обязательно. Без утепления конденсат будет неизбежен, что приведет к сырости в помещении и порче отделки.
Каким должен быть минимальный диаметр трубы?
Для стандартного частного дома обычно используют трубы диаметром 110 мм. Для мощных систем вентиляции диаметр может быть 150 мм и более.
Можно ли объединить вентиляцию и дымоход в одном узле?
Технически можно, но это требует строгого соблюдения противопожарных расстояний и использования разных типов изоляции.
