Зачем нужна задвижка дымохода

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Технические характеристики шибера

Шиберная заслонка представляет собой тонкую металлическую пластинку, регулируемую вручную с помощью специальной ручки. Последняя находится снаружи трубы дымохода, чтобы пользователь мог вручную регулировать положение пластинки.

В зависимости от конструкции и типа заслонки, она устанавливается с помощью специальной металлической рамы, либо вставляется внутрь трубы и фиксируется осевым прутом.

Шибер в дымоходе выполняет следующие функции:

  • увеличивает силу тяги при сложных погодных условиях;
  • повышает интенсивность горения в топке за счет усиления притока кислорода;
  • уменьшает тягу при сильном гуле в печной трубе во время сильного ветра;
  • экономит топливо за счет уменьшения интенсивности горения;
  • предотвращает утечку тепла после прогрева каменки.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам

Толщина металла должна составлять один миллиметр

Для изготовления шиберной задвижки для печей и каминов чаще всего используют нержавейку – сталь, наименее поддающуюся коррозийным процессам. Толщина металла должна составлять один миллиметр.

Это устройство позволяет контролировать и регулировать тягу в систему отвода дыма. В переводе с немецкого языка,

шибер («schieber) означает деталь, которая выполнена из определенного металла.

Для исключения этих опасных и неприятных моментов, в системе дымоотвода и устанавливается шиберная заслонка. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.

Шиберную заслонку рекомендуется устанавливать при отоплении газом, углем, твердым топливом.

Являясь основным регулятором тяги внутри дымохода, шибер регулирует горение топлива. Для уменьшения тяги и снижения интенсивности пламени в топке, достаточно прикрыть шиберную задвижку. Для увеличения тяги, напротив, необходимо ее открыть.

По сути дела, шибер – это обычная металлическая пластина, позволяющая регулировать тягу.

Ее можно устанавливать как в системах одно стенных котлов, так и в двустенных.

Как правило, задвижку устанавливают на начальном отрезке дымохода (на первом метре), так как именно этот участок остается не утепленным.

А вот на участок хорошо утепленной дымоходной трубы, напротив, не рекомендуется устанавливать задвижку. Особенно если речь идет о двухконтурных трубах. При расширении металла внутренней и внешней трубы, шиберную заслонку может заклинить.

Итак, основными задачами шиберной задвижки являются:

  1. Функция регулятора тяги в дымоходе.
  2. Частичное перекрытие сечения дымоходного канала.
  3. Регулятор интенсивности горения пламени в топке.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
  11. Собираем заслонку в трубку.Шаг 7
  12. Делаем шаблон для фиксатора заслонки.Шаг 8
  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Разновидности шиберных задвижек

Так как дымоходы бывают разными, то и наши шиберные задвижки тоже отличаются друг от друга. В основном это отличие заключается в форме и по способу функционирования. Существует несколько видов шиберных задвижек:

  1. Горизонтальная шиберная задвижка, которая выдвигается. Это самый распространенный вариант шиберной задвижки. Внутри конструкции находится пластина, которая является выдвижной, именно благодаря ей выполняется регулирования площади сечения. Чаще всего такую конструкцию используют для кирпичных дымоходов. Чтобы в закрытом положении элемента, дымовой канал не перекрывался на все 100%, в пластине делаются отверстия небольшого размера. Это делают не просто так, ведь технология создания соответствует противопожарной безопасности. Особенность горизонтального шибера – простота конструкции и простота монтажа, а также эффективность работы.
  2. Поворотный шибер. Он имеет и второе название – «дроссельская заслонка». Конструкция кардинально отличается от предыдущего варианта. Она выполнена в виде патрубка, внутри которого находится металлическая пластина. Только она не выдвигается, а находится на вращающейся оси. Устройство оборудовано съемным вращательным диском, который с течением времени приходит в негодность. Однако, за счет схемы поворотного механизма легко выполнить ремонт и заменить деталь самостоятельно. Задвижка размещается внутри трубы дымохода. Принцип работы заключается во вращении пластины, находящейся внутри. Преимуществом подобной конструкции шиберной задвижки является то, что она проста в эксплуатации. Владельцу дома не потребуется постоянно контролировать положение шибера.

Так как второй вариант более сложен в реализации, этот шибер для дымохода своими руками не делают. Чаще всего создают именно первый вариант – горизонтальную задвижку. Хочется отметить еще несколько нюансов. Шиберная задвижка нужна для дровяных печей и другого отопительного оборудования, которое работает на твердом топливе. Если же говорить о газовых котлах и работающих на жидком топливе, то шибер нужен больше для того, чтобы защищать конструкцию дымохода от проникновения внутрь атмосферных осадков, мусора и животных.

Если же говорить об установке поворотного шибера для бани, то этого лучше не делать. Почему? При работе конструкция станет частично пропускать пар в закрытом виде. А очистку в открытом виде выполнять сложно.

Есть три способа, как установить шибер:

  1. Монтаж изделия в каминной топке. Для этой цели ее устанавливают на расстоянии 100 см от устройства отопления (печь, камин, котел), благодаря чему эксплуатация упрощается.
  2. Способ труба в трубу основывается на объединении шиберной задвижки с остальными элементами системы отопления, без использования дополнительных крепежей.

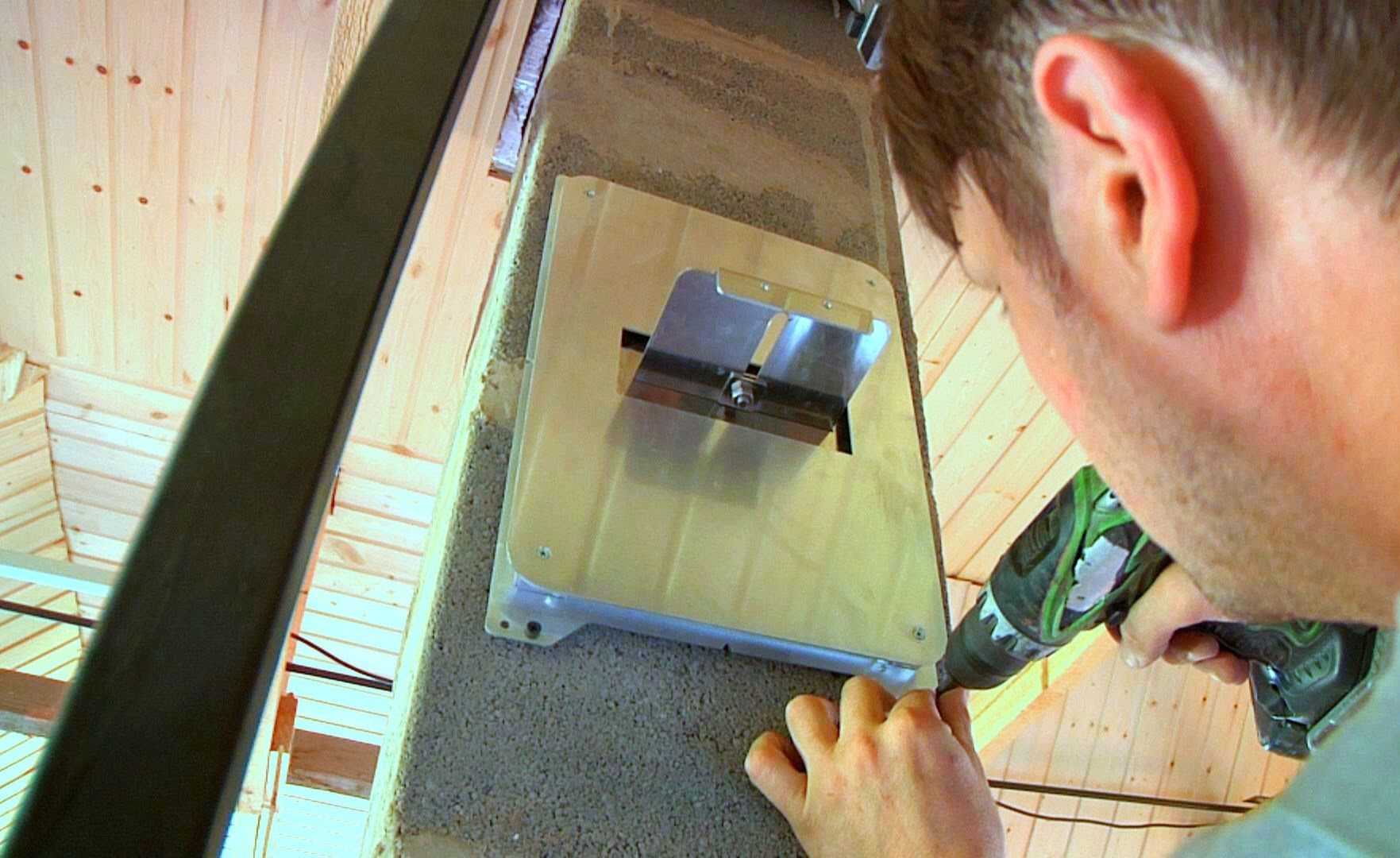

  3. Монтаж задвижки непосредственно в трубе вентиляции. Цель такой манипуляции совершенно другая. Задвижка нужна больше для защиты каналов от проникновения внутрь посторонних предметов, мусора, осадков и животных. Это делается, чтобы защитить двигатель вентилятора.

Есть два варианта, как действовать, если потребуется установить задвижку. Первый – просто купить комплект и самостоятельно выполнить монтаж согласно инструкции от производителя. Второй – сделать шибер для дымохода самостоятельно. Мы рассмотрим варианты создания как поворотного, так и горизонтального устройство.

Разновидности шибера

Выдвижной

Шибер выдвижного типа считается самым удобным и надежным в использовании. Это гладкая пластина с небольшим продольным отверстием, движущаяся по пазам в дымоходе. Монтируется она в горизонтальном положении, сила тяги регулируется движением пластины, уменьшающим или увеличивающим сечение трубы. Данный тип задвижки предназначен для кирпичных печей, хотя может применяться и в дымоходах из стальных труб.

Шибер с пластиной

Поворотный (дроссельный)

Поворотный шибер. Видна пластина, которая регулирует тягу

Поворотный шибер – это металлическая пластина с приваренной по центру направляющей. Устанавливается внутри дымохода, при этом конец направляющей обязательно выводится наружу. Регулировка тяги осуществляется путем вращения пластины вокруг своей оси. Такая конструкция менее надежна, поскольку со временем сварочное крепление ослабевает и заслонка отрывается. Поворотный шибер применяют в стальных дымоходах.

Не менее важен и материал, из которого изготавливают задвижки.

Чугун

Чугун – очень прочный и долговечный материал, традиционно использующийся для изготовления печных задвижек. Чугунный шибер имеет только один минус – большой вес.

Шибер чугунный для банных печей, каминов

Нержавеющая сталь

Высококачественный стальной шиберный узел

Нержавеющая сталь не боится коррозии, долго служит, мало весит и не снижает КПД печи. Гладкая полированная поверхность задвижки из нержавейки препятствует накоплению сажи, что облегчает чистку. Такие шиберы могут быть любой конструкции, и устанавливаться как в кирпичных, так и в стальных дымоходах.

Стальной шибер в кирпичной печи

Недостатки

Шиберная заслонка и ее недостатки:

  • В некоторых системах каминов она является единственным регулятором горения. Это плохо.
  • При прямом дымоходе от топки тяжело прочищать канал от сажи (через топку).
  • Нужны знания — понимание дымохода, работы камина, процесса и режимов горения, изменения тяги и последствия.
  • С течением времени в кустарных моделях может «заедать» (при нагревании или если в направляющих застряли кусочки сажи). Часто в дымоходе шибер на трубу печи типа сэндвич может заклинивать из-за неравномерного температурного расширения наружной и внутренней трубы. Иногда, шибер «заедает» от неграмотного монтажа.

Что такое шибер и зачем он нужен

Начнём с определения. Шибер – это регулируемая, металлическая заслонка в дымоходе, которая перекрывает дымоходный канал. Это нужно для того, чтобы поменять интенсивность горения и уменьшить скорость потока дымовых газов. Помимо этого шибер препятствует вытягиванию воздуха из вашего дома через дымовую трубу, а также наоборот, не позволяет наружным потокам воздуха проникать в дом. Однако, когда заслонка работает не эффективно это грозит сразу двумя проблемами: неприятным запахом, который будет проникать из дымохода в дом и высокими коммунальными расходами.

Как правило, заслонка для дымохода расположена чуть выше камина на входе в дымоход. Она образует уплотнение, которое не позволяет проходить потокам воздуха. Однако из-за постоянного воздействия тепла и влаги шибер может деформироваться, став абсолютно неэффективным и бесполезным устройством. Но как узнать, в каком состоянии находиться ваш шибер? Сделать это довольно легко, всё что вам понадобиться это любая купюра, например 20 гривен или один доллар. Чтобы выяснить насколько плотно прилегает задвижка в вашем камине, оставьте купюру между пластинами шибера и плотно закройте его. Теперь попробуйте вытащить деньги. Если купюра легко выдвигается, задвижка определенно пропускает много воздуха.

Если использовать деньги для эксперимента вы не хотите есть ещё один эффективный способ. Для него вам понадобятся только спички. Зажгите ее в камине и сразу же погасите. Взгляните внимательно, куда уходит дым от спички, если он поднимается по трубе, это признак того, что вы теряете много тепла.

Известно, что каминные заслонки большую часть времени остаются открытыми, а это значит, что нагретый воздух из дома постоянно выходит по трубе на улицу. Из-за этого затраты на отопление увеличиваются минимум на 30%. Поэтому не забывайте закрывать шибер, после того, как огонь погаснет. Ещё одной проблемой является частично закрытые заслонки во время работы камина. Так делать не стоит, шибер должен быть открыт, чтобы огонь получал достаточное количество воздуха для чистого горения.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Как сделать задвижку для дымохода своими руками?

Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.

Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.

Поэтапный процесс изготовления задвижки для дымохода выглядит так:

  • В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
  • На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
  • Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.

  • Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
  • На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
  • Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
  • И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.

Техника безопасности

Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.

Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.

Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.

Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.

Для чего нужна шиберная задвижка?

Использование шибера позволяет перекрыть дымоходный канал после эксплуатации печи. Отверстия в этом приспособлении препятствуют полной закупорке сечения дымоотводного канала. Стоит запомнить — закрытое положение такой задвижки указывает на то, что дымоход не используется, а открытое означает начало топки.

Тяга в дымоходе – очень важный показатель, который определяет не только эффективность вывода продуктов сгорания из дымохода, но и КПД отопительной системы в целом. Поэтому регуляция тяги, осуществляемая с помощью шиберного элемента, очень важна. В случае если уровень тяги в системе превышает допустимые параметры, необходимо отрегулировать положение шиберного элемента. Такая задвижка регулирует тягу за счёт уменьшения или увеличения показателя сечения дымоотводного канала.

Помимо этого, шиберные элементы выполняют ещё одну важную функцию, которая заключается в регуляции горения продуктов в отопительном устройстве. Интенсивность горения контролируется за счёт того, что такой элемент регулирует движение воздушного потока внутри системы. Стоит отметить, что нельзя монтировать шиберные изделия в том случае, если переработка отопительного сырья производится в приборе за счёт приточных воздушных потоков.

Самыми прочными и простыми в обслуживании являются нержавеющие или оцинкованные задвижки

Как правило, такие изделия производятся из нержавеющей стали, которая обладает хорошими прочностными характеристиками. Нержавейка является резистентной к губительным коррозийным воздействиям, а также является устойчивой к активным химическим соединениям, образующимся внутри дымоотвода. Толщина шибера колеблется в пределах от 0,5 до 1 мм. Шиберы отличаются высокими показателями термоустойчивости и способны выдерживать температуру до 900 градусов Цельсия.

Заслонка имеет вальцовочные швы и способна перекрывать довольно большую площадь дымоотводного канала (до 85 процентов). Такие характеристики сделали это изделие очень популярным среди потребителей.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать

Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой

Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху

Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки

Шаг 1 – определение места монтажа

Шаг 2 – обрезание кирпичей по периметру отверстия

Шаг 3 – посадка шибера на раствор

Шаг 4 – кирпичная кладка над шибером

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.
