Зачем нужна розетка с узо?

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

  1. Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
  2. Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
  3. Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
  4. Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
  5. Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
  6. На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Предназначение устройства

УЗО — прибор универсальный, поэтому большая часть существующих моделей способна уберечь технику и людей от неприятных, опасных чрезвычайных происшествий, нежелательных ситуаций, которые могут возникнуть при работе электросети. Устройства защитного отключения защищает в трех направлениях. Оно предотвращает:

  • поражение людей электротоком;
  • пробой цепи, угрожающий утечкой тока на корпус прибора.

УЗО — эффективное противопожарное средство. Ток, протекающий на землю из-за повреждения изоляции, нередко становится причиной возгорания проводки. Происходит это из-за выделения тепла в месте пробоя, повышение температуры приводит к воспламенению кабеля. Если в квартире имеется УЗО, то такая ситуация практически исключается. Когда случится пробой изоляции, произойдет замыкание на землю, прибор быстро отреагирует и отключит электропитание.

Надо отметить, что более эффективной будет защита того УЗО, которое подключено по схеме, предусматривающей заземление. Однако такие идеальные условия есть далеко не у всех, поэтому возможен вариант установки там, где заземления попросту отсутствует. В этом случае прибор работать будет, но его эффективность несколько снизится.

УЗО считается элементом распределительных электрощитов: стационарных, временных, переносных. Они могут быть встроены в розетки либо вилки в том случае, если оборудование предназначено для работы в условиях повышенной влажности, или в пыльных помещениях.

Принцип действия УЗО достаточно прост:

Рисунок 1. УЗО в нормальном режиме работы.

У УЗО как и у автоматического выключателя есть тумблер для включения (В), являющийся частью механического размыкателя электрической цепи (М). Когда мы включаем тумблер, электрическая цепь замыкается и если к электрической цепи подключен какой либо электроприбор, само собой обладающий некоторым сопротивлением R, то по электрической цепи потечет электрический ток. Проводники, по которым течет ток, а именно фазовый провод (фаза) и нейтральный провод (ноль) проходят черед кольцеобразную катушку (К) суммирующего трансформатора. Пока никаких нарушений нет сила тока I1 = I2, при этом токи направлены противоположно, а это значит, что в обмотке суммирующего трансформатора, показанной на рисунке коричневым цветом, никаких электродвижущих сил (ЭДС) не возникает, строго повинуясь закону Кирхгоффа.

Если происходит обрыв фазного провода или пробой изоляции фазного провода таким образом, что фазный провод замыкает на корпус электроприбора и при этом человек контактирует с корпусом, или по каким-то другим причинам человек касается оголенного фазного провода, то ток начинает уходить «налево». Почему? — Это вопрос другой и рассматривается отдельно, нас сейчас интересует, как на такое событие реагирует УЗО:

Рисунок 2. Срабатывание УЗО при утечке тока.

Когда человек замыкает через себя электрическую цепь, часть тока начинает уходить в землю, а это значит, что сила тока I1 = I2 + Iу. Как частный случай, когда никакой нагрузки, кроме человека нет, I1 = Iу, I2  = 0. Так как I1 ≠ I2, то в обмотке суммирующего трансформатора индуцируется ЭДС, при этом сила тока в обмотке равна силе тока утечки. Размыкатель электрической цепи (Р) реагирует на этот ток утечки, другими словами — разностный или дифференциальный ток — и размыкает цепь. Происходит это очень быстро, в течение 0.025-0.5 секунды. А еще у УЗО есть тестирующий блок, предназначенный для проверки работоспособности устройства. На корпусе любого УЗО есть кнопка, на которой или возле которой есть буква «Т». Если нажать на эту кнопку, когда тумблер УЗО включен, то электронный блок возбуждает в обмотке расчетный ток утечки, при этом должен сработать выключатель и цепь разомкнется. На рисунках тестирующий блок не показан. Рекомендуется проверять работоспособность УЗО раз в месяц.

Провод, идущий от нагрузки электроприбора до УЗО, является нейтральным достаточно условно. Если этот провод при нарушении изоляции замкнет на корпус, или будет поврежден и человек будет касаться корпуса или той части этого провода, которая идет от нагрузки, то эффект будет почти таким же, вот только сила тока, проходящего через человека уменьшится в зависимости от сопротивления электроприбора.

Казалось бы вывод из вышесказанного прост: нужно установить УЗО на DIN-рейку распределительного щита после автоматических выключателей и электросчетчика. Но во многих квартирах счетчик по-прежнему находится в квартире и стоят древние пробкодержатели, в которые вкручены автоматические выключатели или пробки с плавкими предохранителями. В таких случаях просто вставить УЗО в электрическую цепь не получится. Кроме того, так как УЗО реагирует не именно на человека, а на ток утечки, то срабатывать УЗО будет и в других случаях. Например, если бытовые приборы заземлены искусственным или естественным образом и происходит пробой изоляции или обрыв фазного провода с замыканием на корпус, или если изоляция электропроводки в стенах, полу или потолке повреждена. С одной стороны это хорошо, так как может предотвратить пожар при искрении неисправной электропроводки. А с другой стороны, если электропроводка в квартире или доме старая, то утечка тока в такой квартире или доме — обычное дело, и перед тем, как устанавливать УЗО, придется менять всю электропроводку, или устанавливать несколько УЗО с разным порогом чувствительности, или устанавливать УЗО не сразу после счетчика, а перед потенциально опасными электроприборами.

Но даже если на момент установки УЗО с электропроводкой все нормально, то все равно устанавливать одно устройство защитного отключения на всю квартиру, а тем более дом, я бы не советовал. Причина проста: когда УЗО сработает, это означает, что где-то произошла утечка и нужно проверять электрическую цепь по всей квартире. Если на распределительном щитке установлено несколько УЗО, например, одно для розеток в ванной, другое для розеток в кухне, третье для остальных розеток, четвертое для освещения, отдельное УЗО на «теплые полы», если есть и т.д., то при возникновении тока утечки сработает только одно УЗО, и область поиска неисправности значительно уменьшится.

Подобрать нужную модель УЗО поможет следующая информация

Важность электрических розеток с УЗО

Более 40% пожаров вызваны неисправными электрическими кабелями, тысячи людей ежегодно умирают в домах от поражения электрическим током. Эти печальные случаи могли бы не случиться, если бы электрическая цепь находилась под управлением УЗО, устройства защитного отключения.

Это устройство отслеживает разницу между нулевым и фазным токами и, если они существенно различаются, отключает питание от нагрузки.

Порог по току не отпускания провода от мышц человека составляет 10 мА, поэтому розетка с УЗО должна обеспечивать четкое определение его уровня и срабатывания защиты. Автоматика устройства устроена таким образом, что при прикосновении человека к оголенному проводу под напряжением человек даже не успевает почувствовать поражение электрическим током – устройство практически мгновенно отключает питание.

При установке УЗО в доме необходимо следить, чтобы внутри стен не было утечки тока, иначе прибор просто не включится

Обрыв неисправной проводки внутри стен может долгое время оставаться незаметным и не представлять опасности возгорания. Но со временем изоляция провода истончается и сила тока увеличивается, что может стать причиной возгорания. УЗО обнаруживает проблему задолго до прогрева кабеля и отключает его от сети.

При скрытом пробое утеплителя внутри стен страдает и кошелек пользователя. Фактически электричество тратится на обогрев бетонных плит и штукатурки. Поэтому установка УЗО – отличный способ повысить электробезопасность дома и его жителей, а также предотвратить ненужные затраты на оплату света.

Основные ошибки

При самостоятельном монтаже устройств защиты, часто люди совершают ошибки, которые могут привести к неприятностям.

К ним относятся такие неправильные действия:

  1. Не правильное подключение проводов к клеммам приборов. Чтобы не было проблем, пользуемся правилом: фаза и ноль ввода подключаются к верхним клеммам устройства. К нижним клеммам — провода, идущие в дом.
  2. Неправильное подключение шины к групповым автоматам. Ее необходимо подключать выше групп УЗО и АВ, защищаемая ею цепь должна быть изолирована.
  3. Путают нули различных групп.
  4. Ошибка при выборе номинального тока для устройства защиты, его необходимо выбирать с запасом. Например, для УЗО 63 подойдет АВ 50А.
  5. При монтаже розетки желтый провод (заземление) не соединять с нулем.
  6. Путают нулевые и заземляющие шины, для двух проводников используются разные шины. Количество таких шин равно количеству УЗО.

Вилка с защитным отключением УЗО

Одним из эффективных вариантов защиты электроприборов считается использование УЗО-адаптеров, представляющих собой вилку с защитным отключением. Типы этой группы устройств являются УЗО-ДПВ16, ДПА16 и ДПА16В.

Вилка с УЗО защищает электрические бытовые приборы и оборудование от негативного воздействия синусоидальных и пульсирующих токов утечки. Обеспечивается надежная защита и в случае прямого однофазного прикосновения к токоведущим частям. Иногда в процессе эксплуатации может случиться косвенный контакт с токопроводящими частями, в которых возникло напряжение из-за повреждения изоляции. Длительное протекание токов утечки на землю нередко приводит к возгораниям и пожарам. Вилки с УЗО решают все эти проблемы и заранее предотвращают аварийные ситуации. Данные приборы очень хорошо зарекомендовали в совместной эксплуатации с бытовой техникой и оборудованием, у которых отсутствуют собственные средства защиты. Те УЗО, которые устанавливаются в квартирном щитке, способны защитить лишь от синусоидального тока утечки. От более опасных пульсирующих токов они не защищают. Вилки со встроенными УЗО, подключенные к бытовым приборам, защищают от любых токов утечки. Значение номинального дифференциального отключающего тока составляет 10, 100 или 300 мА. Применение защитных вилок обеспечивает безопасную эксплуатацию бытовых приборов и оборудования свыше 15 лет.

Назначение и принцип работы УЗО в картинках

Устройство защитного отключения относится к токовым защитам и занимает второе место за автоматическим выключателем по обеспечению безопасности. Оно уже спасло здоровье многим людям, предотвратило электрические травмы.

Необходимость использования УЗО подтверждена требованиями времени, диктуется правилами электрической безопасности.

Как работает защитное отключение при образовании тока утечки

Орган сравнения фаз контролирует величину векторов входящего и выходящего токов по проводникам потенциалов фазы и нуля, постоянно сравнения их магнитные потоки.

Если величина второго вектора уменьшилась больше допустимого значения уставки, то делается вывод о возникновении неисправности. От появившегося тока утечки автоматически отключаются силовые контакты.

УЗО предотвращает прохождение тока через человеческое тело при случайном касании оголенных токоведущих частей или повреждении изоляции проводки, когда появляется опасный потенциал на корпусе электрического прибора.

Дополнительное назначение устройства: предотвращение пожара здания вследствие нарушения диэлектрических свойств изоляции, создающего случайные пути аварийных токов.

Дифференциальный орган работает во всех системах заземления здания. Однако наиболее корректная и безопасная ситуация создается в схемах TN-S и TN-C-S, ТТ с дополнительной заземляющей магистралью РЕ.

Здания со старой системой заземления TN-C загрубляют чувствительность органа сравнения.

Электрические схемы УЗО: 2 варианта для квартиры и дома

Защита выпускается готовыми модулями для установки на Din рейку с возможностью монтажа в однофазной или трехфазной проводке.

Схема подключения однофазного УЗО

В сеть 220 вольт включают модуль на две магистрали тока с потенциалами фазы и нуля.

Схема внутренней конструкции защиты печатается прямо на корпусе, приводится в документации. Провод приходящей фазы подключается сверху на клемму №1, а с клеммы №2 идет к потребителям.

Потенциал нуля подводится на верхнюю клемму N, а снимается с нижней. Менять эти правила подключения нельзя: иначе орган сравнения фаз не сможет работать правильно, произойдут ложные срабатывания.

Схема подключения трехфазного УЗО

Три входных фазных проводника монтируют поочередно к верхним клеммам №1, 2 и 3. Снизу модуля с клемм №2, 4 и 6 их снимают и направляют к потребителю. Потенциал нуля подводят сверху к клемме “N”, снимают с нижней.

Различные производители конструктивно располагают магистраль рабочего нуля справа или слева от магистралей фаз. Все эти вариации показаны схемой-картинкой на корпусе защиты.

Магистрали фаз допустимо менять между собой местами, но их нельзя путать с линией тока нуля. К ней подключена обмотка кнопки проверки “Тест”. При ее нажатии защита станет работать не правильно.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.


Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

  • модуль, встраиваемый в подрозетник;
  • моноблочный переходник, вставляемый в простую розетку;
  • модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Крепление УЗО в щитке на DIN-рейке

В настенном щитке или коробках УЗО, как и другие установочные электроприборы, крепятся на DIN-рейке, еще ее часто называют монтажная рейка. Она представляет собой металлическую пластину шириной 35 мм выгнутую таким образом, что ее продольные края приподняты. Согласно ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» обозначается Т35.

Такой способ крепления не требует дополнительных крепежных элементов и позволяет быстро, как устанавливать УЗО, так и снимать для профилактики, проверки или замены. На фотографии изображена DIN-рейка старого образца, когда они представляли собой профиль из алюминиевого сплава.

DIN-рейки устанавливаются в щитке горизонтально. На тыльной стороне УЗО имеется два фиксатора – стационарный (на фото слева) и подпружиненный подвижный (справа). Таким образом, чтобы установить на рейку УЗО нужно верхний неподвижный фиксатор завести за край DIN-рейки, а затем прижать нижнюю часть к ней. Подвижный фиксатор утопится в корпус УЗО и выйдет из него, когда УЗО будет прижато всей плоскостью к DIN-рейке.

Для снятия УЗО с DIN-рейки достаточно ввести в ушко подвижного фиксатора конец лезвия плоской отвертки, расположенного ниже выходящего проводника и отодвинуть его вниз. Фиксатор выйдет из зацепления, и нижняя часть УЗО свободно отведется от DIN-рейки.

Подключенное УЗО находится под напряжением фазы и перед демонтажем его необходимо обесточить.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Вид конструкции этих устройств может быть следующим:

  • модуль, встраиваемый в подрозетник;
  • моноблочный переходник, вставляемый в простую розетку;
  • модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Установка

Монтаж розеток в ванной комнате с нуля должен производиться, основываясь на рекомендациях:

  • перед установкой линия оснащается отдельным автоматом для аварийного отключения;
  • каждая розетка имеет отдельное подключение с обособленным проводом;
  • розетка комплектуется кабелем заземления и оснащается крышкой;
  • располагаться прибор должен не ближе 60 см от источников воды;
  • монтаж проводится без ремонта, поэтому розетка должна быть оборудована отдельным кабелем, который подключен к распределительному щитку через автомат.

Для установки потребуются следующие инструменты:

  • индикатор для измерения напряжения;
  • отвертка крестовая;
  • нож или специальный инструмент для удаления изоляции;
  • уровень;
  • дрель;
  • плоскогубцы.

Затем начинается процесс монтажа. Условно он разделяется на 4 главных этапа:

  1. Сверление отверстий, в которые устанавливаются дюбели. Они нужны для закрепления устройства.
  2. Затем подготавливают проводку. Наконечники очищают от изоляционного слоя при помощи ножа или специального инструмента для очистки.
  3. После проводят установку болтов в подготовленные отверстия. Затем соединяют с розеткой и прикрепляют ее в коробку к стене на дюбели. Влагостойкие приборы оснащены готовыми отверстиями, которые оборудованы резиновыми заглушками. В них и подсоединяется проводка перед подключением к электросети.
  4. Финальным шагом будет установка корпуса на отведенное место и подача электричества.

Если будет устанавливаться встраиваемая розетка, то на первом этапе нужно проделать отверстие в стене по диаметру коробки. После чего ее нужно установить на гипсокартонную стену при помощи специальных винтов и подключить провода.

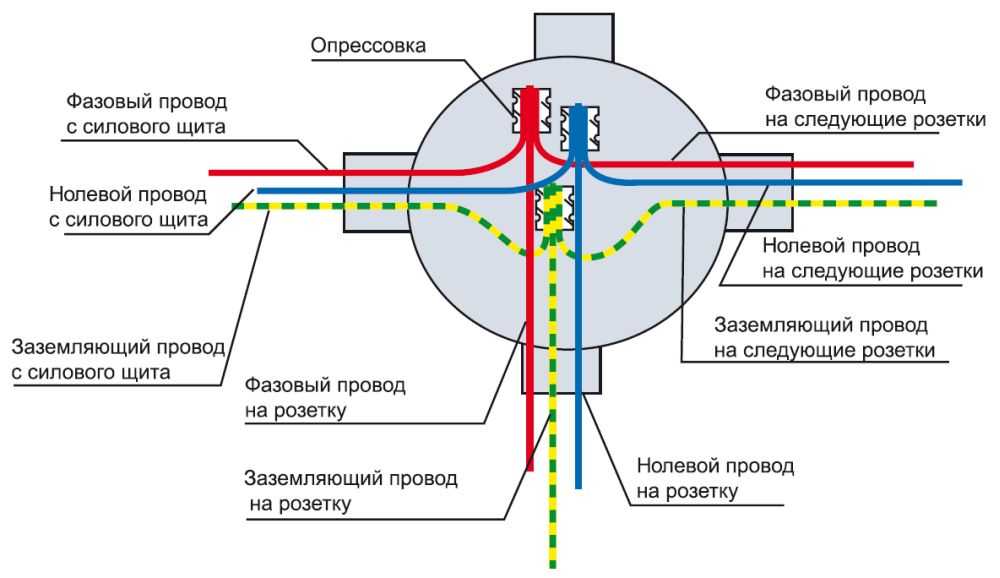

Установка дополнительной розетки производится по схожему алгоритму, но с небольшим отличием. Выделяют 2 способа подводки кабеля:

  • проведение новой линии электрокабеля от щитка, установка отдельного защитного автомата;
  • установка трансформатора, в этом случае заземление осуществляется от ближайшей электроточки.

Остальные шаги такие же, как при первоначальной установке. При установке дополнительного оборудования приходится делать дополнительные отверстия в облицовочном покрытии, для этого используют специально предназначенные сверла и коронки.

При монтаже следовать технике безопасности:

  • монтаж проводится в обесточенной квартире;
  • провода проверять индикатором перед подключением;
  • нельзя допускать контакта с оголенными проводами.

При выполнении простых правил установки можно самостоятельно подключить розетку в ванной комнате без особых усилий.

Розетки в ванных помещениях можно и нужно устанавливать.

Для соблюдении требований безопасности устанавливаются электророзетки только в третьей зоне комнаты на определенной высоте и отдаленности от источников воды, со степенью защиты IPx4 и выше, они должны быть оборудованы заземлением, установлен автомат или УЗО для отключения электроэнергии в случае утечки тока

Выбор розетки производиться с учетом подключаемых к ней приборов и их суммарной мощности. Для мелких бытовых приборов: плойка, бритва, можно использовать розетки на 8 А. Для мощных устройств, таких как стиральная машина и водонагреватели, потребуются розетки на 16 А. Соблюдая приведенные требования по установке и монтажу, любой человек без специальных знаний и умений сможет самостоятельно подключить прибор.

Выбираем тип устройства

Устанавливая дифавтомат, необходимо вспомнить, что их подразделяют на ряд типов, в зависимости от эксплуатационных возможностей:

  1. Тип АС. Устройство обеспечивает отключение для остаточных переменных токов, как внезапных, так и повышающихся. Является наиболее универсальным типом, который пригоден для всех бытовых устройств.
  2. Тип А. Обеспечивает отключение для всех типов переменного тока и пульсирующих постоянных токов, которые могут возникнуть в стиральной машине.
  3. Тип F. Устройство отключит всю технику, которая работает на переменном тока, причём с возможными пульсациями. Гарантирует также обнаружение высокочастотных неисправностей частотой до 1 кГц.
  4. Тип В. Такой дифавтомат обеспечивает отключение для остаточных переменных токов, пульсирующих и плавно изменяющихся постоянных токов и, независимо от того, проявляются ли они внезапно или с нарастанием.
  5. Тип В+. Необходим, если требуется обеспечить отключение для остаточных токов переменного тока, пульсирующих и плавных постоянных токов, нарастающих постоянно или возникающих внезапно.  Это также гарантирует отсутствие нежелательных отключений и обнаружение высокочастотных неисправностей до 20 кГц.

Какой же дифавтомат поставить на стиральную машину? Выбор должен проводиться с учётом экспериментально замеренных максимумов скачков мощности в цепи привода. Эти замеры должны выполняться квалифицированным электриком, с использованием современных и безопасных электроизмерительных инструментов , в частности, токоизмерительных клещей. Измерения обычно выполняют не менее трёх раз, при наиболее часто повторяющихся случаях отключения привода машины.

Наиболее часто рекомендуемыми типоразмерами дифавтоматов, устанавливаемых на стиральные машины, считаются устройства типов В или В+. Они учитывают самопроизвольную утечку и эффективны, если в приводах используются потребители, работающие на постоянном токе.

Последовательность срабатывания дифференциального автомата такова. При прохождении тока биметаллическая пластина нагревается и прерывает контакт между элементами цепи. В случае восстановления номинальных значений силы тока пластина охлаждается, и вновь включает цепь.

График постепенного нарастания тока: Z – зона минимума, В – зона оптимума; С – зона максимума

Кроме типа дифавтомата, во внимание принимаются также и ряд численных критериев:

  1. Фазность напряжения в доме (легко устанавливается по числу клемм на передней панели: три — для однофазной сети, четыре — для трёхфазной).
  2. Номинал по току. Дифавтоматы для бытовых потребителей относятся к классу С, а цифра после этой буквы соответствует предельному значению тока.  Например, дифавтомат серии С25 подойдёт для энергопотребления не более 25 А, С 16 — не более 16 А и так далее. Данные показатели должны быть такими же, как и для уже имеющегося УЗО.
  3. Фактическое значение тока утечки. Для его определения достаточно при подключённой стиральной машине прикоснуться контактами тестера к любой металлической детали агрегата. Допустимые значения — 10…30 мА.
  4. Время срабатывания. Полезно при потере контакта с нулевым проводом, и не может быть выше 0.3 с.

Если все характеристики устройства, которые обязательно есть в паспорте, соответствуют фактическим условиям, то дифавтомат будет выбран верно.

К примеру, обычно мощность стиральной машины находится в пределах 2.5–3 кВт (это значение есть в паспорте), а затем по закону Ома вычисляется сила тока, она также будет в районе примерно от 9 до 16 Ампер, исходя из этого значения и подбирается ближайший по мощности автомат.

Монтажная схема установки двухполюсного дифавтомата для стиральной машины представлена на рисунке:

Конструктивные особенности

По принципу функционирования и построению УЗО и розетки с защитным обесточиванием практически идентичны. Основной элемент изделия — измерительный трансформатор, при помощи которого происходит вычисление разности токов на нулевом и фазном проводах.

Таким образом, после коммутации стиралки или водонагревателя через розетку с УЗО, питание на оборудование будет подаваться при условии, что разница токов не превышает заданного порогового значения. Данный параметр принято называть дифференциальным током (отсюда название «дифференциальные автоматы»). Он указывается в паспорте изделия и на корпусе розетки.

Порядок подключения УЗО

Для монтажа защитного приспособления надлежит обзавестись дин-рейкой, распределительным щитком, а также автоматическим выключателем.

Подключение УЗО и электросчетчика

При производстве монтажа необходимо соблюдать меры безопасности при этом использовать исправные инструменты. Также нужно проверить УЗО при помощи кнопки Тест на работоспособность.

На первом этапе необходимо проложить провода, которые будут находиться за монтажной рейкой.

Распределение электролинии имеет свое начало с вводного автомата. В этом случае рекомендуется устанавливать двухполюсный автомат на 40А. После этого фазные и нулевые провода заводятся в электрический счетчик на 50-60А. Далее если на схеме нет противопожарного УЗО, фазный проводник разводится на автоматические выключатели, УЗО, а также отводится к автоматам, отвечающим за группу розеток и так далее.

Нулевой провод после противопожарного защитного устройства присоединяется к общей нулевой шине, а затем заводится на УЗО и так далее.

Все провода заводятся сверху. Такое действие не снизит кпд прибора, а также если придется производить ремонтные работы другому электрику, то не надо будет тратить много времени на разбирательства что и где находится.

Наиболее популярные варианты:

  • подсоединения двухполюсного к электрической линии, имеющей одну фазу;
  • присоединение четырехполюсного к цепи, имеющей три фазы с применением нейтрального проводника;
  • подсоединение четырехполюсного к электролинии, обладающей тремя фазами без применения нейтрального проводника;
  • подсоединение четырехполюсного УЗО в электроцепи, однофазного тока.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

  1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
  2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
  3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

  • входного кабеля;
  • линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
  • выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

  • троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
  • замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Подключение трехфазного УЗО: схема для однофазной сети

Предлагаемый вариант не является типичным.

Он используется как исключение в трех случаях:

  • У владельца имеется лишний модуль защиты, который необходимо пристроить в работу. Иначе оно просто пылится без дела.
  • Собираемую однофазную проводку планируется в ближайшем времени переводить на три фазы.
  • Временная замена модуля, вышедшего из строя при возникновении аварии.

Во всех трех случаях необходимо потенциал фазы пускать через те клеммы, к которым подключена обмотка кнопки “Тест”. Иначе она не станет срабатывать при ручных проверках.

В этой короткой статье я постарался дать самый необходимый материал. Видеоролик владельца Заметки электрика наглядно дополняет, как подключить УЗО правильно и выбрать его по номинальному току и току утечки. Рекомендую посмотреть.

Возможные варианты оформления

В комбинации розетки и УЗО оба устройства эквивалентны. Сложно определить главную роль каждого из них. Поэтому внешне они могут быть розеткой с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен невысокой ценой и простотой использования. Его всегда можно переместить в другую комнату для подключения нужного устройства

Конструкция этих устройств может быть следующей:

  • модуль встроен в розетку;
  • моноблочный переходник, вставляемый в простую розетку;
  • модуль установлен на DIN-рейку.

На самом деле эти устройства представляют собой два независимых устройства, соединенных в единой конструкции. Функционал у них одинаковый, поэтому главный критерий выбора – удобство той или иной модели в той или иной ситуации.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

  • модуль, встраиваемый в подрозетник;
  • моноблочный переходник, вставляемый в простую розетку;
  • модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
