Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

Паровая система отопления частного дома схема своими руками

Паровая система отопления частного дома схема своими руками

Отопление частного дома своими руками иногда организовывают следующим образом: вода, нагреваясь в котле, переходит в газообразную форму, затем попадает в отопительные батареи, где, становясь конденсатом, передает им тепло и, уже в жидкой форме, возвращается в котел. Существует два типа систем отопления паром: открытый и закрытый. В первом используют специальный бак для аккумуляции конденсата, а во втором — выпавший в осадок пар попадает в котел через установленную трубку с улавливателем.

Паровая система отопления частного дома схема своими руками

Отопление в частном доме парового типа на сегодняшний день не актуально, и применяют его лишь на предприятиях, так как котел занимает много места, и к тому же он достаточно сложен и опасен в использовании.

Системы отопления: их выбор и применяемые к ним требования

В сырую ненастную осень и в зимний холод автономное отопление в частном доме подарит его обитателям уютную комфортную теплоту. В настоящее время существует несколько вариантов устройства отопительных систем, наиболее часто применяемых в частных домах и отдельных квартирах. Выбор разводки отопления частного дома «подчиняется» следующим правилам: правильное регулирование, экономное распределение и передача тепловой энергии по всем внутренним помещениям жилого дома.

Выбранная схема отопления частного дома должна соответствовать следующим требованиям:

  • Минимальное количество расходов на устройство обогревательной системы.
  • Автоматический режим работы.
  • Высокая степень износотойкости составных элементов отопительной линии.

Перечень критериев выбора систем отопления дополняет санитарно-гигиенические условия по обязательному регулированию температуры теплоносителя в нагревательных приборах.

Варианты отопительных разводок

1. Лучевая система

Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.

Коллекторная (лучевая) схема отопления одноэтажного дома:

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

Двухтрубная схема отопления одноэтажного дома:

  • большой расход трубы и материалов;
  • без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

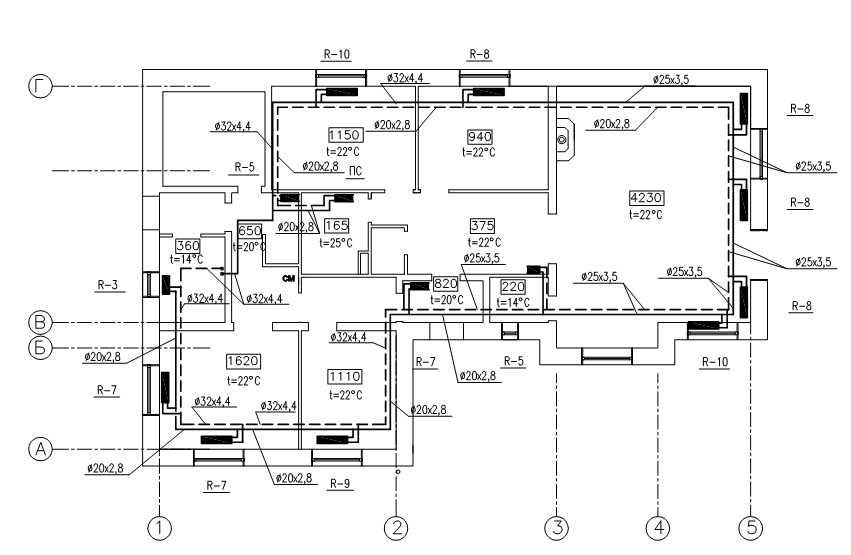

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

  • тепло практически не теряется;
  • простота и быстрота монтажных работ;
  • экономное использование;
  • при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
  • экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Напоследок о преимуществах и недостатках

Сразу необходимо коснуться темы недостатков автономных отопительных систем частных домовладений:

  1. Придется нести затраты за закупку оборудования, комплектующих, материалов.
  2. Если сэкономить на электронном управлении, придется следить за рабочим режимом.
  3. Если котел на жидком или твердом топливе, периодически нужно загружать бункер.
  4. На зиму приходится сливать воду и консервировать оборудование.
  5. Всегда есть опасность появления свища и протечки теплоносителя.

Все это не критично, и достоинств автономного отопления значительно больше:

  1. Универсальность. Есть возможность выбирать котлоагрегаты по типу энергоносителя или формировать комбинированную систему.
  2. Широкий выбор комплектующих. Современный строительный рынок предлагает продукцию различных производителей и ценовой категории.
  3. Настраиваемость. Любая схема предполагает возможность регулировать температурный режим в отапливаемых помещениях.
  4. Воздух в комнатах не пересушивается, так как при обогреве излучается «мягкие» инфракрасные волны при температуре поверхности до 80 град.
  5. Несложно организовать горячее водоснабжение, если предусмотреть отдельный контур, подведенный к общему котлоагрегату.
  6. Полная автоматизация позволяет управлять рабочими режимами через интернет, Вай-Фай, Блютуз или GPS.

Необходимые расчеты

Очень важно правильно выполнить гидравлические расчеты, на их основании подбирается диаметр трубы для схемы отопления открытого типа с насосом.

Чтобы рассчитать циркуляционное давление, следует учитывать следующие параметры:

  • Расстояние от центральной оси котла до центра отопительного прибора. Чем больше это значение, тем стабильнее циркулирует теплоноситель.
  • Давление воды на выходе из котла и на входе в него. Циркуляционный напор определяется разницей температуры жидкости.

Диаметр трубопровода во многом зависит от материала, из которого они изготовлены. Стальные трубы для системы отопления должны иметь сечение не меньше 5 см. После разводки можно использовать трубы меньшего диаметра, а вот разводка, наоборот, должна расширяться.

Каким бывает однотрубное отопление

Любая отопительная система состоит из следующих узлов:

  • Обогревающее устройство (котел). Может быть твердотопливным, электрическим, газовым и т.п.
  • Теплоотдающие приспособления. Батареи или система теплых полов.
  • Приспособление для создания циркуляционной инерции теплоносителя. Это может быть разгонный участок магистрали или водяная помпа.
  • Компенсатор избыточного давления теплоносителя в системе. Расширительная емкость (открытая или закрытая).
  • Трубы, фитинги и необходимая арматура.

Выбор схемы теплоснабжения находится в прямой зависимости от типа используемых устройств.

Другие способы решения проблемы

Кроме использования чугунных батарей, оптимизировать ситуацию помогает введение в состав одноконтурной системы циркуляционного насоса. После этого температура в обогревающих контурах становится более равномерной, однако слишком длинные трубопроводы все равно приводят к его заметному остыванию.

Для сглаживания этого неприятного явления предлагаются два способа:

  1. По мере удаления от котла рекомендуется увеличивать количество секций на радиаторах. Таким образом достигается увеличение их теплоотдающей площади: тепловая энергия в большем количестве начинает распространяться в помещениях, способствуя их равномерному нагреванию.
  2. Перед тем, как проводить однотрубное отопление, необходимо продумать максимально рациональное расположение батарей в комнатах. Приборы с наибольшей мощностью лучше разместить в детских, спальнях и помещениях на холодной северной стороне. Далее магистраль ведут в гостиную и кухню. В конце контур находятся нежилые и подсобные помещения.

Благодаря этим мерам достигается некоторая компенсация недостатков однотрубной системы. В особенности это касается малоэтажных зданий площадью до 150 м². В таких случаях однотрубное отопление является самым экономичным вариантом.

Водяное и воздушное отопление

Отопление бывает водяным (с использованием в качестве теплоносителя воды или антифриза) и воздушным (тепло разносится по дому потоками воздуха). Какой вариант практичнее?

Автор обеими руками голосует за традиционное водяное отопление. Единственное убедительное преимущество воздуха в качестве теплоносителя в том, что он не боится замерзания при остановке котла.

Проблема замерзания водяного отопления устраняется заполнением отопительного контура антифризом

Недостатков куда больше:

  • Воздушное отопление обходится заметно дороже (оно требует прокладки по всему дому воздуховодов большого сечения и установки в вентиляции рекуператора тепла);
  • Оно монтируется лишь на стадии строительства: пресловутые воздуховоды прокладываются в стенах или над подвесными потолками;
  • Оно вынуждает вас жертвовать полезной площадью дома, именно из-за большого диаметра воздуховодов, компенсирующих низкую теплоемкость воздуха.

Котел и магистрали воздушного отопления

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.

Водяное отопление частного дома своими руками: схемы и пояснения

Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.

Однотрубная система отопления частного дома своими руками

Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.

Однотрубные системы отопления в схематическом изображении:

Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.

Двухтрубная схема отопления в частном доме своими руками

Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.

Схематическое изображение монтажа двухтрубных схем:

Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”

Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.

Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой

Схема обогрева теплоносителем двухэтажного дома

Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.

Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.

Схема отопления двухэтажного дома более сложна
Статья по теме:

Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.

Коллекторная схема отопления частного дома с принудительной циркуляцией

Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».

Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.

Коллектор для водяного отопления частного дома выглядит так

Схемы отопления в частном доме своими руками

Насколько эффективным будет обогрев, зависит от особенностей монтируемого контура. Схема отопления в частном доме своими руками может реализовываться по-разному. Предлагаем ознакомиться с возможными вариантами, чтобы выбрать наилучший вариант.

Всегда можно выбрать подходящий вариант

Схема однотрубной системы отопления частного дома своими руками

Однотрубная схема предполагает, что теплоноситель от котла начинает двигаться по единственной магистрали, а затем по ней же возвращается обратно. Радиаторы к магистрали подключают обоими концами. Правильно смонтированная однотрубная система отопления частного дома своими руками работает следующим образом:

  • теплоноситель нагревается до +75÷85°С и начинает перемещаться по трубопроводу. Дойдя до первого радиатора, часть горячей воды заполняет батарею, а оставшаяся продолжает двигаться по трубам;
  • пройдя по радиатору и отдав тепло в окружающее пространство, вода смешивается с теплоносителем, снижая его температур на пару градусов;
  • на следующем радиаторе ситуация повторяется. В результате в последнюю батарею вода поступается значительно остывшая, что уменьшает количество отдаваемого тепла.

Схема и порядок монтажа однотрубного отопления предполагает наращивание секции радиаторов, начиная со второго от котла, чтобы обеспечить равномерный обогрев всех помещений частного дома. Водяное отопление работает достаточно эффективно, если содержит не более 5 батарей. В многоэтажном строении часто монтируется несколько стояков. Такая вертикальная схема предполагает наличие стабильно работающих 3÷4 батарей.

Однотрубная модель не всегда эффективна

Схема двухтрубной отопительной системы

Стабильный и надежный вариант, обеспечивающий подачу к радиаторам, расположенным в различных комнатах, теплоноситель, прогретый до одинаковой температуры. Нагретая вода движется по одной трубе, а остывшая – возвращается по другой.

В зависимости от выбранной разводки двухтрубная схема может быть:

  1. Тупиковой. Теплоноситель, подаваемый по соответствующей ветки, заполняет все радиаторы, а по обратной – возвращается. Балансировка позволяет обеспечить равномерный прогрев всех батарей;
  2. Попутной. Петлеобразная схема отопления загородного дома.Своими руками выполняя монтажа, следует добиваться того, чтобы теплоноситель по основной и обратной ветви двигался в одном направлении. Подходит для достаточно протяжного контура;
  3. Коллекторной. Подходящий вариант для большого частного дома. Для запитки каждого радиатора используется отдельная двухтрубная ветка, присоединяемая к распределительной гребенке.

Двухконтурный контур позволяет лучше прогреть все комнаты

Схема водяного отопления двухэтажного дома

При монтаже системы в двухэтажном строении редко выбирают самотечную схему. Здесь лучшим выбором становится водяное отопление в частном доме с принудительной циркуляцией. Контур может быть одно- , двухтрубным либо лучевым.

Схема выбирается индивидуально

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

В состав коллекторной (лучевой) системы водяного отопления входит коллектор, представляющий собой устройства, используемого для сбора теплоносителя. К каждому радиатору подсоединяются две трубы: прямая и обратка. Такая схема отопления с принудительной циркуляцией одноэтажного дома позволяет лучше всего спрятать прокладываемые трубы. При этом в каждой комнате может быть своя температура.

Для размещения коллектора используется специальный шкаф. Недостатком такой схемы является повышенная стоимость из-за необходимости закупки нового оборудования.

Коллекторная схема обойдется дорого

Приборы водяного отопления

Обогревательными элементами, отдающими тепло воздуху в помещении, являются:

  1. Батареи, радиаторы из чугуна, стали и специальных сплавов.
  2. Система труб, вмонтированная в перекрытие, – «теплый пол».
  3. Обогреватели, встроенные в плинтусов, расположенных вдоль стен.
  4. Конвекторы, установленные в технологические ниши.

Среди самых недорогих систем отопления частных домов выделяют газовые котельные установки на воде. Радиаторные секции делают из:

  1. Алюминия. Малый вес позволяет крепить радиаторы к стеновым панелям, изготовленных из легких материалов: газобетон, сэндвич-панели.
  2. Стали. Хорошая теплопроводность. Быстро разогреваются, долго сохраняют тепло, отдавая энергию в комнату. Малая стоимость.
  3. Чугуна. Максимальная теплоемкость. Остаются горячими долгое время. Неприхотливы, надежны, долговечны. Минус – большая масса.
  4. Биметаллические. Совмещает плюсы двух компонентов – нержавеющей сердцевины и внешнюю привлекательность наружного слоя.

Если перечислят, что нужно для отопления частного дома, список будет включать следующие позиции:

  1. Котел требуемой производительности (мощности).
  2. Трубы для устройства контуров (прямого и обратного).
  3. Расширительный бак для гашения термического расширения.
  4. Электрический насос, обеспечивающий непрерывную циркуляцию.
  5. Радиаторы в количестве, достаточном для обогрева объема помещений.
  6. Фитинги, заглушки, шаровые краны, прочая запорная арматура.
  7. Контрольно-измерительные приборы, регуляторы.

Полный комплект определяет схема отопления, которая должна быть реализована. Также значение имеет выбранный тип системы.

Конструкция теплых полов

В данном случае отопление дома реализуется за счет труб, уложенных в перекрытие, по которым циркулирует горячая вода. Если оно деревянное, трубопровод укладывают между лагами. В противном случае полиэтиленовую или металлопластиковую трубу укладывают на пол и заливают стяжкой.

Каждая петля оснащается вентилем для регулирования интенсивности подачи теплоносителя. Потребуется и циркуляционный насос, который будет поддерживать требуемую температуру – 35…55 градусов Цельсия.

Конвекторы плинтусные и внутрипольные

Монтаж системы отопления данного типа предполагает установку конвектора в специально отведенное заглубление в стене или в полу. Принцип действия основан на естественной конвекции, когда охлаждаясь, воздух опускается, а в рабочей камере находится теплообменник. Прогреваясь воздушная масса устремляется вверх, замещая собой холодный объем.

В результате прогревается вся комната. Горячая труба защищена кожухом с отверстиями, решеткой, что делает использование безопасным. Подобные обогревательные элементы – идеальное решение для помещений с витражным остеклением.
