Система отопления частного дома с газовым котлом

Особенности газовой системы отопления

Принцип работы системы в том, что от газового котла отводится сеть труб, по которой циркулирует теплоноситель.

Трубы и радиаторы отдают тепло воздуху в комнатах, а остывший теплоноситель возвращается обратно в котёл.

Газовая система устанавливается в три этапа:

  1. Проект на бумаге (подсчёты и схемы).
  2. Закупка необходимых элементов системы.
  3. Монтаж и пуск в работу.

Рассмотрим все шаги подробнее.

Проект

Автономное газовое отопление начинается с разработки проекта. Если решено делать план своими силами, всё тщательно продумайте и перепроверьте!

Итак, на листе бумаги рисуется точный план дома с размерами. Затем наносятся все детали будущего отопления:

  • котёл;
  • трубы;
  • радиаторы;
  • расширительный бак;
  • краны и т.д.

Вооружившись рулеткой, сделайте замеры. Обозначьте на схеме все места соединений, где будут тройники, муфты. Отметьте, где будут отверстия в стенах. Диаметр труб.

Система отопления с одноконтурным газовым котлом и теплым полом в визуальной схеме

Для расчётов системы нужно учесть:

  1. Производительность котла, количество контуров, напольный он или настенный, вид камеры сгорания.
  2. Мощность насоса.
  3. Характеристики радиаторов.
  4. Особые условия: если планируется тёплый пол, бассейн и т.д.

Чтобы перейти к закупке, перепишите со схемы на отдельный листок список всех получившихся деталей (например, радиаторы 5 секц. – 6 шт., тройники – 14 шт., и т.д.)

Система без магистрального газа

Газовое отопление, в принципе, доступно и там, где не проведён магистральный газ. Если недалеко есть газгольдер или можно приобретать баллонный газ.

Посмотрев в документах к котлу, его расход газа (м3/ч), можно и нужно подсчитать:

  • Как быстро будет заканчиваться баллон.
  • Сколько их понадобится на отопительный сезон.
  • И во сколько это обойдётся.

Сразу скажем, что не стоит затевать отапливаться баллонами, если дом более 70 м2. Расход будет – баллон в день!

Газовые баллоны для отопления дома

Информация для расчётов:

  • Из одного кг. сжиженного газа получается около 510 литров, т.е. 0,5 м3.
  • Баллон обычно заполняется на 85%. Т.е. около 42 л. или 22 кг.
  • Получается, что один баллон даёт 11 м3 газа.

Пример. Котёл на 10 кВт расходует в час 1,1 м3 газа. Получается, что одного баллона хватит на 10 часов работы котла на пределе мощности.

На практике же котлы (особенно, если есть терморегулятор), включаются/выключаются и могут поддерживать нужную температуру, не дожимая до полной мощности, и работая примерно 8 часов в сутки. Это значит, что баллон менять нужно будет раз в 2-4 дня.

Рекомендации по выбору котла

Выбирая для своего дома газовый котел, придется выбирать между настенной и напольной моделью. Тут сложно сделать выбор, у каждого из них есть плюсы и минусы, нужно учитывать в каких условиях будет работать устройство.

Двухконтурные и одноконтурные модели

Это касается настенных приборов, если вы живете в маленьком доме с кухней и одним санузлом, то покупайте двухконтурный котел – он обеспечит вас горячей водой.

Если в доме несколько санузлов, то установите одноконтурный прибор совместно с бойлером косвенного нагрева.

Расход газа

При выборе вы гарантированно поинтересуетесь у продавца: «сколько газа будет расходовать котел на обогрев моего дома». Один продавец назовет цифру 5-6 кубов в сутки, а другой 7-8 кубов. Конечно, вы приобретете тот, который тратит меньше газа.

Ошибка в том, что вы спросили об этом. Никто не может точно сказать какой будет расхода газа. Это зависит не от котла, а от теплопотерь здания. У всех домов они будут свои!

КПД котла

Редкий производитель скажет правду о КПД своей продукции

Важно знать, что у настенных изделий КПД всегда больше, чем у напольных моделей. Потолок этого параметра давно достигнут, и отличатся реальный КПД может только в сотых процентах

Теплообменник из меди или алюминия?

Агрессивная реклама убедила нас не может быть ничего лучше меди. Конечно, это правда, в то же время КПД котла с теплообменником из алюминия через время снижается не более чем на 1%. Но устанавливая алюминиевый теплообменник, изготовитель в самом деле пытается сэкономить.

106 % у конденсационных котлов

Вы можете встретить в магазине конденсационные модели, как утверждают у их очень высокий КПД.

Внимание! Важно понимать – любой котел не способен дать КПД, превышающей 100%

Но изготовители любят говорить о КПД в 106% и больше

По этой причине на эту характеристику не стоит обращать внимание. У всех конденсационных моделей примерно одинаков КПД, он больше, чем у обычных, но не может быть больше 100%

Их стоит приобретать только если у вас работает низкотемпературная отопительная система. К примеру, используются теплые полы. Конденсационная конструкция показывает свои качества и дает экономию только при низкотемпературной работе. В других случаях его работа не отличается от традиционных котлов.

Кроме подходящей мощности, нужно учесть функциональность агрегата. Экономную и комфортную работу прибора обеспечивают несколько функций:

  • Регулировка поддерживаемой температуры с учетом погоды. К котлу подключается температурный датчик, расположенный на улице;
  • Контроль температуры перемещающегося теплоносителя. На трубопроводе и в помещениях устанавливают специальные датчики;
  • Программирование. Может быть реализовано как программами, заложенными в контролере, так и вручную;
  • Дорогие газовые котлы могут управляться удаленно через GPS соединение.

Работы по монтажу котла

Требования к помещению для монтажа котла.

Сделать крепление котла лучше всего с помощью больших саморезов. Берут 4 самореза диаметром 6 мм. Намечают маркером отверстия в стене и сверлят их победитовым сверлом; в отверстие вставляют дюбели, приставляют котел; сверху надевают колено дымохода. Вся конструкция прикрепляется к стене с помощью саморезов. Снизу расстояние от котла до пола — 80 см, до стены — 50 см. Он должен висеть ровно. Проверяется установка котла своими руками с помощью отвеса или уровня. Затем крепится парапетный кронштейн.

Если в доме установлен двухконтурный котел, с его помощью можно греть воду. Затем необходимо подключить его к водопроводным трубам. Заводские заглушки перед подключением убирают с патрубков. Подключается котел к трубам при помощи сетчатого фильтра. Он предназначен для устранения мусора при входе в теплообменник. Шаровые краны необходимо установить с двух сторон от фильтров.

Котел к газовой трубе должен в обязательном порядке подключаться не своими руками, а только специалистами газового хозяйства, во избежание несчастного случая при его эксплуатации. При подключении необходимо использовать жесткое соединение с помощью металлической трубы. Устанавливается паронитовая прокладка для обеспечения полной безопасности. Сигнализатор загазованности, а также газовый счетчик и термозапорный клапан подлежат обязательному монтажу после установки котла. Котел подключается трехжильным проводом к электросети. Вся отопительная система заполняется водой. Давление в системе должно быть 1 бар, только после этого закручивается вентиль. Производится запуск котла.

Грамотный проект системы отопления и профессиональный монтаж — завершающий этап строительства своего жилого дома. От их качества зависит тепло и комфорт в нем.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:

  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Особенности дымохода

Наличие котла подразумевает и наличие дымохода. Только после того, как у вас появился газовый котёл, вы можете строить дымоход. Понятно, что у каждой модели газового котла есть свои особенности подключения. Правильно смонтированный дымоход гарантирует безопасное подключение и использование газового агрегата.

Как и в любом деле, в устройстве дымохода есть свои хитрости.

Рассмотрим соотношение внутренней площади котла к общей площади трубы дымохода. Площадь прибора должна быть меньше полезного сечения площади трубы.

Полезную площадь трубы можно узнать, умножив длину дымохода на его внутренний периметр. Если же после всех расчётов оказалось, что площадь котла больше площади дымохода. Что делать в этом случае? Увеличить высоту продольный размер трубы. В любом случае весь объем котла должен поместиться в размер дымохода.

Дымоход для газового котла

  • Для того чтобы вы без проблем подключили газовый агрегат, диаметр трубы должен совпасть с диаметром патрубка котла.
  • Для чистки дымохода, в нём должны быть отверстия.
  • Наконечник дымохода, отводящего «использованный газ», должен иметь форму конуса.
  • В соответствии с требованиями установки газовых котлов, трубы, где будут проходить элементы горения должны иметь изгибы в количестве не более трёх штук.

Предпочтительнее буде поместить дымоход на внешней стене загородного дома. Но можно пустить его и внутри частного загородного дома. У каждого варианта есть свои преимущества и свои недостатки.

Расположен внутри жилого дома

Не нужен утеплитель для большей части трубы. Утепление необходимо только на крыше. Дымоход может потерять герметичность и пропускать угарный газ в комнаты. Сложный монтаж, необходимо проходить через комнатные перекрытия, а, возможно, и огибать своими руками неудобные участки. Трудно делать ремонт.

Расположен снаружи жилого помещения

Требует усиленной теплоизоляции. Не причинит вреда в случае неисправности. Легче монтировать газовое отопление. Не представляет трудностей в плане ремонта.

Водяное отопление с газовым котлом

При наличии возможности газификации оптимальным вариантом отопления частного дома является водяное отопление на базе газового котла. Это дает возможность решения нескольких задач:

  1. Собственно отопление помещений дома;
  2. Производства горячей воды;
  3. Подключения к системе отопления других зданий на участке;
  4. Подогрева воздуха в системе приточной вентиляции;
  5. Сооружения встроенных систем отопления – теплых полов и стен;
  6. Нагрева воды в бассейне (при наличии такового).

Базовым элементом комплекса является газовый котел. По способу установки и размещения котлы делят на 2 вида:

  1. Настенные;
  2. Напольные.

Настенный газовый котел отопления (со снятой передней панелью)

Настенные котлы обычно оснащаются всем необходимым оборудованием – расширительным баком, группой безопасности, насосом для циркуляции, представляют из себя мини-котельную. Они имеют ограничение по тепловой мощности в пределах 30 – 40 кВт.

Более мощные котлоагрегаты производятся в напольном исполнении. Они реже комплектуются встроенным оборудованием – его необходимо приобрести и смонтировать отдельно. Теплообменные аппараты устройств выполняются из стали (в т.ч. нержавеющей), чугуна, реже – меди. Наиболее надежными считаются теплообменники из чугуна (применяются только в напольных моделях), нержавеющей стали. Медь стоит дороже и зачастую склонна к прогоранию, поэтому применяется редко.

По способу удаления продуктов сгорания и характеру горения агрегаты делят на 2 группы:

  1. С открытой камерой сгорания и естественным дымоудалением, атмосферные;
  2. С закрытой камерой сгорания и принудительным удалением дыма, турбированные.

При работе атмосферных котлов воздух для процесса горения забирается из помещения, посредством естественной тяги.

Стальная дымовая труба напольного газового котла

Работа котлов такого типа требует строительства дымовой трубы, дым удаляется через нее естественной тягой.

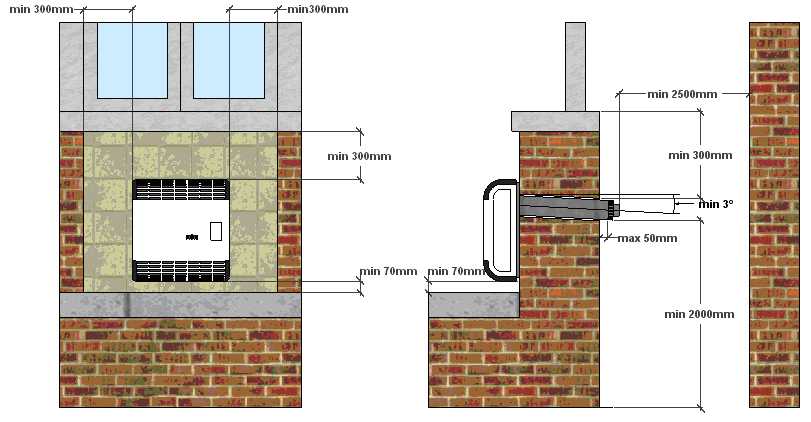

Коаксиальный дымоход котла

Турбированные котлы оснащены вентилятором для забора воздуха и выброса дыма через коаксиальный дымоход (труба в трубе) или комплект раздельных дымовых труб. Агрегаты этого вида имеют повышенный КПД.

По наличию функции производства воды котлы делят на 3 типа:

  • Одноконтурные – только для нужд отопления;
  • Двухконтурные – с вторичным теплообменником ГВС;
  • Со встроенным бойлером.

Лучшим решением для реализации нужд ГВС является использование отдельного бойлера косвенного нагрева – подключение БКН к одноконтурным котлам производится различными способами. При небольших объемах горячего водопотребления достаточно двухконтурного котла, при нормальном и увеличенном использовании горячей воды устанавливают бойлер – он хранит запас нагретой воды.

Организация водяного отопления на базе газового котла имеет массу вариантов и технических решений, реализуется в следующих направлениях:

  1. Отопление помещений радиаторами, конвекторами, теплыми полами;
  2. Подогрев воздуха в калориферах приточной вентиляции;
  3. Производство горячей воды;
  4. Подключение и обогрев отдельных строений – гаража, бани и других.

Двухтрубное боковое подключение радиатора отопления

Системы водяного отопления оснащаются различными нагревательными приборами – радиаторами, конвекторами, регистрами. Обвязка приборов отопления производится по 4 схемам:

  • Однотрубная;
  • Двухтрубная;
  • Коллекторная (лучевая);
  • Комбинированная.

Отдельной конфигурацией водяного отопления является комплекс обогрева теплыми полами, оно может выполнять как основную, так и вспомогательную функцию.

Контуры водяных теплых полов

Движение теплоносителя в системах газового водяного отопления реализуется 3 способами:

  1. Естественная (гравитационная) циркуляция;
  2. Принудительная циркуляция с помощью насоса;
  3. Комбинированная циркуляция – попеременное использование первых двух видов.

Для оптимизации работы комплекса отопления могут использоваться различные устройства – гидрострелка, коллекторы, теплоаккумулятор, балансировочная и терморегулирующая арматура, системы комнатной и погодозависимой автоматики, дистанционное управление, программирование режимов и другое.

Газовое отопление – наиболее выгодное решение для обогрева частного дома, реализации других задач. На первых этапах отопление газом требует вложения сил и средств, зато впоследствии быстро окупает себя, качественно обеспечивает необходимый уровень комфорта для человека.

(Просмотров 637 , 1 сегодня)

Рекомендуем прочитать:

Как меньше платить за воду по счетчику

Печное отопление частного дома

Как построить септик своими руками

Как правильно выбрать радиатор для отопления помещений

Прокладка труб отопления

Почему радиаторы (батареи) отопления ставят под окнами?

Выбор типа разводки

Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.

Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.

Тип разводки

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.

  • Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
  • Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
  • Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

Циркуляция воды

В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.

Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

Вертикальная и горизонтальная

Этот вид разводки связан с расположением подающих труб.

Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.

Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.

Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.

Комплектация обвязки

В состав обвязки входят следующие элементы:

  • Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
  • Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.
  • Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
  • Манометр. Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
  • Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
  • Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур

При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт

Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.

Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

  • Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
  • Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Система закрытого типа с аккумулятором тепла

Закрытая система отопления не требует установки расширительного бачка, поэтому монтажный процесс значительно упрощается. Чаще всего газовые котлы оснащены расширительным баком и предохранительным клапаном.

Для правильной сборки такого отопительного контура необходимо следовать определенной инструкции:

  • К подающему штуцеру газового котла подключается кран и труба, идущая к приборам отопления.
  • На этой трубе устанавливается насос для принудительной циркуляции теплоносителя. Его следует расположить перед радиаторами.
  • Последовательно подключается каждый радиатор.
  • От них отводится труба, идущая к отопительному котлу. В конце трубы на небольшом расстоянии от агрегата, питающегося от газового баллона, выполняется установка отсекающего крана.
  • К трубам подачи и обратки подключаются трубы, идущие к аккумулятору тепла. Одна из трубок подсоединяется перед насосом, вторая трубка – за приборами отопления. Каждая трубка оснащается краном, также сюда следует подключить трубки, которые предварительно были врезаны перед теплоаккумулятором и после него.

Выбор оборудования

Механизм действия отопительной системы, которая функционирует на газе, основан на том, что в приборе теплоноситель подогревается и разносится по трубам, при этом внутри газового котла происходит сжигание топлива. Чтобы прибор работал эффективно и выполнял свои функции на должном уровне, необходимо выбрать наиболее подходящую в каждом конкретном случае модель. Газовый котёл должен отвечать таким требованиям:

  • привлекательный внешний вид;
  • универсальный дизайн;
  • безопасность;
  • надёжность;
  • прочность;
  • экономичность;
  • простота использования;
  • долговечность.

Важно!Установка газового котла для отопления частного домаможет выполняться по двум сценариям: когда отопительное оборудование располагается в доме или под прибор отводится специальное помещение. Второй случай оправдан, если используются крупногабаритные отопительные котлы, которые должны обогревать большую площадь

Есть модели настенные, которые могут крепиться на кухне или в ванной, и напольные. Последние более мощные, но и размеры их большие. Если в доме есть дымоход, можно установить прибор с открытой камерой сгорания, если нет, то только с закрытой.

Схема газового оборудования в частном доме

Функциональность приборов также является важным показателем, который должен учитываться при выборе отопительного оборудования. Одноконтурные котлы обеспечивают дом теплом. Но чаще всего владельцы загородных домов отдают предпочтение двухконтурным газовым котлам, так как они имеют функцию горячего водоснабжения, что исключает необходимость устанавливать дополнительные приборы для обеспечения дома горячей водой.

Как рассчитать потребность в газе?

Определить частную потребность в газе может сотрудник поставщика бесплатно, при условии, если потребность заказчика (потребителя услуг) не превышает норму потребления в 5 м3 в час. Этот показатель рассчитан на дома площадью до 100 кв. м. Если потребитель не выходит за эту норму по потреблению, то ему может не понадобиться расчет в пакете документов для выдачи технических условий.

Для всех остальных случаев, потребуется провести расчет потребления. Чтобы его получить, необходимо измерить суммарную площадь отапливаемых помещений. Затем определить предельный расход горячей воды для отопления. Из расчета потребления выбирается котел определенной мощности. К примеру, для дома площадью в 100 метров понадобится котел на 10 кВт.

Чтобы рассчитать потребность дома в газе, следует пригласить квалифицированного мастера из специализированной организации, в штате которой есть теплотехники. Мастер выдаст официальное заключение, которое прикладывается к общему пакету документов. Обращайтесь в проверенные компании, которые смогут проделать все работы недорого и в короткие сроки.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

  • Циркуляционный насос.
  • Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
  • Расширительный бак.
  • Шаровые краны — сливной, балансировочный и т.п.
  • Манометр.
  • Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Требования к размещению

Начинать надо с выбора места для установки газового агрегата. Учитываем то, что хотя котел сооружение и надёжное, но запасной выход на улицу и окно для проветривания помещения должны присутствовать. Комната, в которой будет установлен котёл, может иметь размер от 4-х до 8 метров в квадрате. Высота потолков не менее 2,5 метра. Это зависит от размеров котла. Такую комнату называют котельной. Котельная комната должна быть сделана из негорючих материалов. Если дом кирпичный эту комнату только штукатурим и покрываем краской, желательно водоэмульсионной. Если дом деревянный, то стены должны быть изолированы негорючими листами асбеста, толщиной не менее 3 мм. Или кровельной сталью. Также перед началом установки котла необходимо сделать контур заземления. Все эти параметры прописаны в инструкции к газовому котлу.

Выбор оборудования для газового отопления

Приобретая оборудование, основное внимание уделяется котлам и их мощности. Она зависит от площади дома, подлежащего отоплению

Чаще всего используются котлы мощностью 20 кВт. Чем больше площадь обогрева, тем больше должна быть мощность котла. Пристальное внимание уделяется таким параметрам прибора, как срок эксплуатации материала, из которого сделан котел. Ценятся на рынке чугунные котлы с неограниченным сроком годности и котлы из стали с эксплуатационным сроком 15 лет. Применяют два типа установки котла: напольную и настенную. Чтобы сделать напольную установку, используют горелки. У настенных котлов небольшая мощность.

Для установки напольного котла необходимо соблюдать такие требования, как наличие хорошей вентиляции. Площадь помещения должна быть не менее 8 м², котел устанавливают на расстоянии от стены не менее 50 см. Работают настенные котлы от сжиженного или природного газа. Современные модели котлов имеют датчики. Они осуществляют контроль над пламенем, температурой, подачей топлива. Двухконтурный газовый котел обеспечивает здание горячей водой.

Однотрубное отопление

Однотрубная разводка предполагает соединение элементов в последовательном порядке. Здесь радиаторы наполняются теплоносителем по очереди. Другими словами, трубопровод отопления дома состоит из единой трубы, по которой рабочая жидкость перемещается к обогревательным элементам.

Подобная разводка отопительного трубопровода от котла может быть представлена в нескольких вариантах.

Горизонтальный тип

Горизонтальная однотрубная разводка предполагает расположение трубопровода в горизонтальной плоскости. Радиаторы в данном случае устанавливаются на едином уровне по отношению друг к другу.

Если горизонтальная однотрубная разводка монтируется в двухэтажном частном строении, в таком случае необходим стояк, который сможет обеспечить подачу теплоносителя к первому радиатору на верхнем этаже.

Схема разводки отопления горизонтального типа в однотрубных системах предполагает принудительную циркуляцию рабочей жидкости. Это в свою очередь требует применения специальных насосов. Такое оборудование является зависимым от электроснабжения дома.

Вертикальный тип

Монтаж однотрубного отопления с вертикальной разводкой позволяет исключить необходимость установки нагнетательных насосов, наличие которых обязательно требует горизонтальная разводка. Обусловлено это эффектом естественной циркуляции теплоносителя по трубопроводу. Обеспечивается решение расположением труб под определенным уклоном.

Отсутствие насосов делает систему отопления абсолютно независимой от электроснабжения строения. Данный фактор положительным образом отражается на удобстве эксплуатации отопительного оборудования в доме.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней. Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок. За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
