Двухтрубная система отопления двухэтажного дома: схема для частного дома

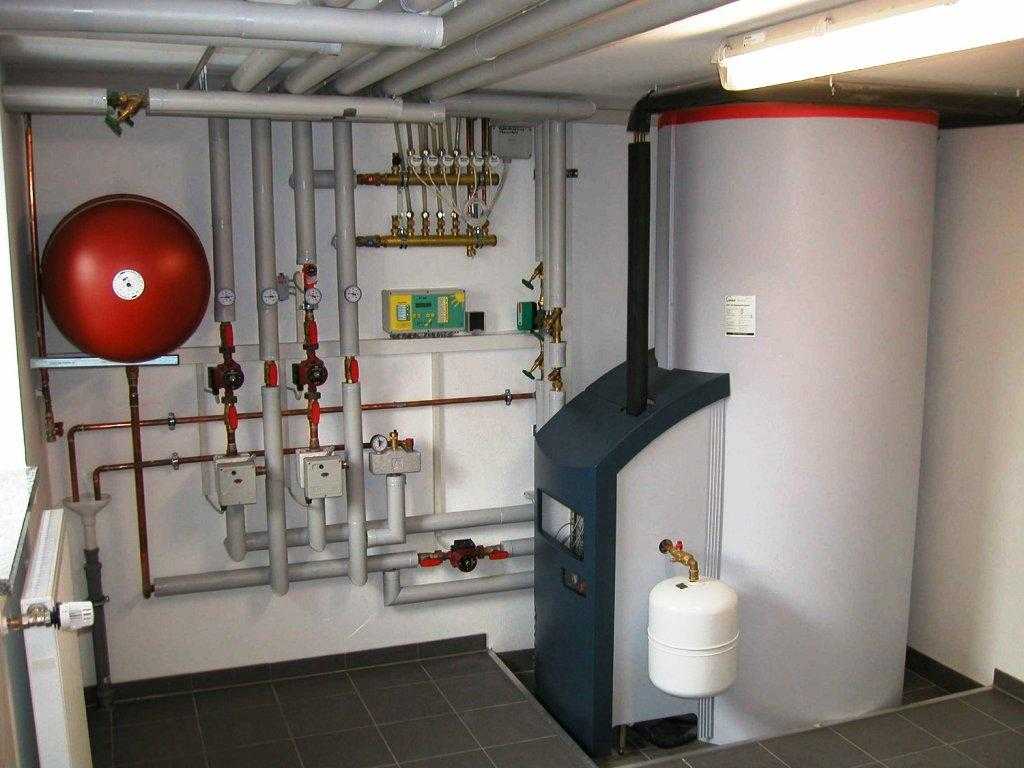

Обвязка твердотопливного котла отопления. Назначение. Элементы

Самое главное назначение обвязки – обеспечить эффективную, безопасную, экономичную работу котла. Это значит:

защищать оборудование от перегрева, перепадов резких давления, поддерживать наиболее приемлемую температуру;
контролировать количество теплоносителя в системе, отводить избыточную жидкость, пар излишний;
выводить воздух из системы;
распределительная функция – разделять теплоноситель между всеми потребителями тепла в системе.

Элементы обвязки твердотопливного котла и их правильная установка тем способом или иным работают на безопасность отопительного оборудования. К числу основных относятся:

группа безопасности (манометр, воздухоотводчик, предохранительный клапан);
расширительный бак;
теплоаккумулятор;
смесительный клапан трехходовой.

Котел отопления Правила обвязки, которые нужно соблюдать при самостоятельном подключении системы отопления на твердом топливе:

чтобы избежать появления конденсата, температурная разница подачи и обратки не должна превышать 20 ⁰С;
следует установить приборы защитные, которые будут регулировать давление теплоносителя по всему контуру;
также рекомендуется включить в обвязку автоматические приборы, отвечающие за регулировку мощности, температуры жидкости в системе.

Эти правила лучше всего действуют в системах с движением теплоносителя принудительным. Кратко рассмотрим схемы обвязки твердотопливных котлов. Но перед этим несколько слов о группе безопасности в системе отопления.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

с одной трубой;
двумя;
коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

тупиковая;
попутная;
коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

Более равномерный прогрев всего домовладения;
Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Схемы обвязки

Схема подключения насоса для котла зависит от типа отопительной системы, на которой устанавливается такое устройство. Как уже говорилось выше, выделяют системы отопления с принудительной или естественной циркуляцией теплоносителя. Первые без такого насосного оборудования просто не работают, вторые работают, но при этом характеризуются невысокой теплоотдачей. Как правило, системы отопления, которые могут функционировать как с циркуляционным насосом, так и без него, используются для оснащения домов, расположенных в тех районах, где наблюдаются частые перебои с электроснабжением. Применение таких комбинированных вариантов позволяет сохранять тепло в доме вне зависимости от наличия напряжения в централизованной сети электропитания. В тех случаях, когда электрический ток в дом не поступает, система отопления, хотя и с меньшей теплоотдачей, работает и без циркуляционного насоса.

Установка в системы отопления с принудительной циркуляцией теплоносителя

Установка насоса в систему отопления частного дома, которая изначально спроектирована с учетом использования такого устройства, выполняется в разрыв трубы подающей или обратной магистрали контура. Очень распространенной причиной некорректной работы циркуляционного насоса и даже его выхода из строя является низкое качество теплоносителя, наличие в его составе песка и других нерастворимых примесей. В особенности такая причина характерна для тех случаев, когда для обогрева дома используется открытая система отопления.

Типовая схема подключения насоса отопления

Твердые нерастворимые частицы, содержащиеся в теплоносителе, часто становятся причиной заклинивания крыльчатки и последующей остановки приводного электродвигателя. Чтобы не столкнуться с такими проблемами, на участке трубопровода, по которому в насос поступает теплоноситель, необходимо установить сетчатый фильтр грубой очистки.

Установка в системы отопления с естественной циркуляцией теплоносителя

Чтобы установить насос для котла отопления, обслуживающего систему с естественной циркуляцией теплоносителя, надо обязательно использовать байпас. Это трубная перемычка, по которой теплоноситель перемещается в отопительной системе в тех случаях, когда установленный на ней электронасос не работает.

Схема байпаса системы отопления

На байпасе монтируется кран шарового типа, который при нормальном функционировании циркуляционного насоса находится в закрытом состоянии. В тех случаях, когда гидромашина по каким-либо причинам не работает и, соответственно, не может обеспечить требуемой циркуляции теплоносителя, кран на байпасе открывают, а на участке трубы, которая идет к насосу, закрывают. Таким образом, насос отсекается от отопительного контура, и теплоноситель начинает двигаться по нему естественным образом.

Открытая или закрытая камера сгорания?

Открытые еще называют атмосферниками (с полноценным дымоходом), а закрытые – турбированными (с вентилятором, принудительно выгоняющим продукты сгорания на улицу через коаксиальный дымоход в стене).

Ошибка №15
У настоящего котла обязательно должен быть полноценный дымоход и отдельное помещение (котельная), все остальное — это компромиссы для нищих.

Да, действительно, настенные турбированные устройства придумали для экономии. Атмосферные котлы более дорогие, но менее привередливые.

Вам придется вложиться в дымоход, предусмотреть отдельное помещение с соответствующей высотой потолков, куботурой, вентиляцией, освещением, сигнализаторами газовой безопасности. А еще не забывайте про повышенный расход газа.

Ошибка №16
Поэтому сравнивать только разницу в цене самих устройств (открытая-закрытая камера) нельзя.

Если в вашем регионе газ относительно недорогой и бюджет позволяет потратиться на все требования безопасной эксплуатации + оплачивать последующие квитанции от газового монополиста, то ваш выбор – атмосферный отопительный прибор.

Он по праву считается более надежным. Для подавляющего большинства жителей не только нашей страны, но и Европы, самый оптимальный вариант – это турбированный настенный газовый котел.

Его спокойно можно запихнуть хоть в шкафчик на кухне или незаметно спрятать где-нибудь под лестницей.

Можно ли обогревать два дома одним котлом

Отопление двух домов одним котлом – вполне возможный вариант, который, по сути, представляет собой доработанную двухконтурную систему. Чаще всего такую схему используют для обогрева двух зданий на одном участке, например, бани и жилого дома. Установка одного котла на два сооружения имеет несколько важных принципов:

Этот вариант позволит обойтись без дополнительных согласований и различных бумажных хлопот. Удобнее один раз установить газовый котёл, а потом с помощью профессионалов подключить к нему дополнительный контур.
Один из главных минусов такой системы – теплопотери. Здания соединяются между собой трубопроводом, который прокладывается ниже уровня промерзания почвы. Трубы нужно тщательно изолировать, чтобы не «обогревать землю», а получать достаточное количество тепла.

Для обеспечения лучшей циркуляции воды система снабжается циркуляционным насосом. Для отопления дома можно использовать не радиаторы, а тёплый пол: вода будет нагреваться в котле, и в одном сооружении она будет поступать в радиаторы отопления, а в другом – в трубы тёплого пола. Это позволит равномерно прогревать помещения, и при этом можно уменьшить расход топлива.

Иногда двухконтурный котёл специалисты называют «котлом для бедных», хотя это далеко не всегда справедливо. Это объясняется тем, что такое устройство изначально рассчитано на здания небольшой площади, и для двухэтажного крупного коттеджа с большой площадью помещений лучше выбирать одноконтурный котёл и бойлер.

Это позволит обитателям дома не испытывать неудобств от нехватки горячей воды, и при этом не придётся экономить на обогреве дома. Для небольшого жилища, напротив, именно двухконтурный котёл станет самым выгодным, простым и надёжным решением. Он позволит пользоваться горячей водой в любое время, а дом не успеет остыть.

Важно не экономить на выборе оборудования: качественный надёжный котёл стоит дороже, но и сломается он очень не скоро. Ваш дом не останется без тепла, и все расходы на покупку и установку окупятся долгой стабильной работой

Монтаж двухконтурного оборудования лучше поручить специалисту, чтобы избежать ошибок в проектировке системы и каких-либо неполадок. Подключением газовой сети может заниматься только специалист: непрофессиональная работа с газом может привести к утечкам со страшными последствиями.

Леонид Бушуев

Что такое? Принцип работы

Самотечная – система, основанная на законах физики, т.е. естественном движении теплоносителя по трубам. Горячая жидкость поднимается, холодная опускается. Наиболее часто применяется данная система отопления для частного дома, если отсутствует подключение электричества или поступает нестабильно.

Единственным ограничением может явиться высота потолка. Поскольку труба должна отходить от котла вверх 1,5 метра, еще нужно место для расширительного бачка. Имеются ограничения у системы, как стоимость создания системы, сниженная эффективность. Цена ее примерно в 1,5 раза выше, чем создание простого принудительного контура отопления. Также необходимая точность установки системы, соблюдение всех уклонов при соблюдении внешнего вида интерьера.

Принципом работы самотечной системы отопления является продвижение жидкости до верхней точки данной системы под воздействием физических законов, когда теплая жидкость является более легкой, поднимается, затем по трубам с небольшим уклоном теплоноситель продвигается, постепенно отдавая тепло, остывает, далее также самотеком к котлу для прогрева вновь. Она не подразумевает никаких приспособлений, ускоряющих движения воды, поэтому она высоко инертна.

Основные требования

Если система проектируется с учетом СНиПа, проблем с ней не возникнет. Но этого мало. Хорошо продуманная конфигурация отличается такими качествами:

Энергоэффективность (экономичность). Эта характеристика особо важна в климатических зонах с низкой среднегодовой температурой и продолжительным отопительным периодом. Поддержание комфортного микроклимата в доме – одна из основных статей расходов домовладельцев.
Надежность и отказоустойчивость. Остановка системы посреди отопительного сезона опасна для здоровья жильцов. А регулярные перепады температуры и длительное промерзание наносят зданию непоправимый ущерб.
Максимальная безопасность. Следует предусмотреть все возможные негативные сценарии и минимизировать риск их возникновения.
Автономность и простота эксплуатации. Продуманная система отопления должна обходиться без вмешательства человека как можно дольше.
Полная управляемость. В грамотно реализованной системе настройке поддается все. Даже микроклимат в каждом отдельном помещении.
Эстетичность и бесшумность. Наличие отопительных инженерных сетей в доме должна выдавать только температура в помещениях. А работу электронасоса хорошо слышно даже днем. И если это не исправить, жильцы перестанут спать ночами.

5 Положительные и отрицательные характеристики

Принудительная циркуляция позволяет свободно располагать элементы отопительной системы относительно друг друга. Всё же основные правила монтажа обвязки котла, подключения радиаторов, установки трудных линий не следует игнорировать. Используя принудительную циркуляцию, можно заметить такие преимущества:

1. Благодаря высокой скорости теплоносителя равномерно прогреваются все теплообменники (радиаторы), из-за чего обогрев помещений осуществляется более качественно.
2. Принудительным нагнетанием водяного потока можно обогревать помещение любой площади и устраивать контур довольно большой протяжённости.
3. Даёт возможность системе работать при пониженном температурном режиме (менее 60 градусов), благодаря чему создаётся оптимальная температура в частном доме.
4. С низкой температурой и невысоким давлением (3 бара) для устройства системы можно использовать трубы из пластика, которые дешевле металлических.
5. Диаметр тепловых линий меньше, по сравнению с тем, который необходим в контуре с естественной циркуляцией.
6. Использование батарей отопления любых видов (рекомендуются алюминиевые радиаторы).
7. Принудительная циркуляция теплоносителя способствует быстрому обогреву помещения.
8. Регулирование температуры можно выполнять как по всему контуру, так и в определённых точках (корректировать нагрев на каждом теплообменнике).

При всех достоинствах такого способа отопления существуют и недостатки. Например, при прохождении теплоносителя по системе слышен шум, который усиливается на поворотах тепловой линии и в местах сужения. Часто это может быть причиной излишней производительности насоса, несоответствующей конкретной отопительной системе. Второй недостаток — зависимость от электричества. При его отключении остановится движение теплоносителя в системе, так как питание циркуляционного насоса происходит от электросети.

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду

Очень важно для поступления теплоносителя в радиаторы правильно их подключить

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.

Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.

Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго

Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления.
Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит

Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества.

Гравитационная система с естественной циркуляцией

Перемещение теплоносителя по системе происходит самотеком.

Принцип работы

При подогреве теплоносителя происходит его расслоение: нижний слой с более высокой плотностью выталкивает более прогретую воду в систему. Разница плотностей обеспечивает естественную циркуляцию жидкости по трубопроводам.

Устройство

Расширительный бак устанавливается в верхней точке системы, который обеспечивает расширение воды в системе, производит сброс жидкости и подпитку в системе.

Котел необходимо устанавливать в подвальных или цокольных помещениях. Следует помнить, что уровень труб обратного контура должен быть заложен ниже котла.

Горизонтальные участки трубопроводов прокладываются с уклоном – в верхним точкам подключения радиаторов и от нижних на пути к котлу.

Важно! Для обеспечения высокого КПД необходимо использовать трубы с большим условным проходом, что обеспечивает низкий коэффициент сопротивления внутренних поверхностей труб. Схема гравитационной системы отопления. Преимущества:

Преимущества:

Автономность. Данная схема может работать без применения электроэнергии. Лучший вариант для удаленной местности, где наблюдаются перебои с поставками электричества.
Длительный срок эксплуатации. Из-за низкого давления в системе оборудование менее подвержено износу.
Бесшумность, т.к. наличие циркуляционного насоса не предусмотрено.

Недостатки:

Большой расход материалов. Большие затраты, т.к. применяются трубы больших диаметров.
Трудоемкий процесс монтажа. Сложность обеспечить правильный уклон.
Применяются в домах с суммарной площадью трубопроводов не более 150 м2.
Длительный процесс нагрева помещений.
Сложность отвода кислорода из теплоносителя. Может быть устранено путем проектирования правильного уклона труб, который обеспечит естественный отвод пузырьков через расширительный бачок в воздух.
